一、region和az

• region（区域）：一个region可以理解为一个大的独立的数据中心，一般按地理位置来划分。不同区域之间内网互不想通。
• AZ(available zone)可用分区：可以理解为一个region下有多个机房，每个机房就是一个AZ。一个region可以有多个az,一个az只能属于一个region。每个AZ之间也是相互独立的，比如说有独立的网络，有独立的供电系统等。
• 另外，每个region中的az是互通的，虽然每个az有自己独立的网络（是指在高可用层面），但是在网络层面他们之间是可以互相通信的。

二、VPC

VPC（virtual private cloud）：虚拟私有云。它不是弹性云服务器（虚拟机），它是一个网络。

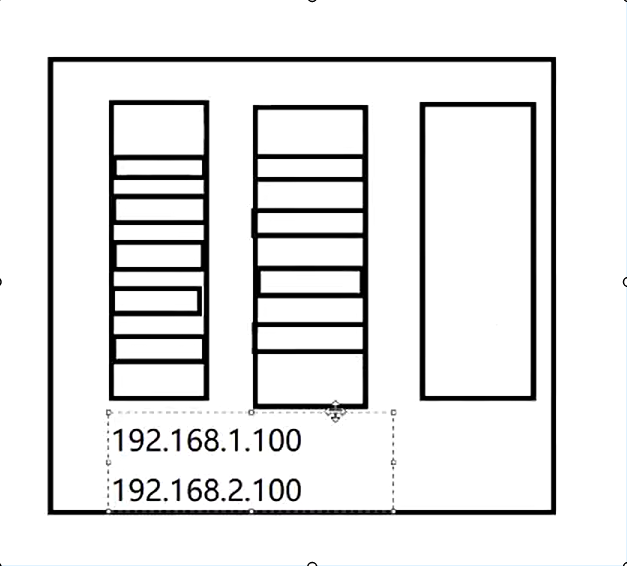

比如说一个公司自己有一个数据中心，数据中心里有很多机柜，每台机柜里都有一台一台服务器，服务器server的IP地址一般都是内网IP地址，比如说192.168.1.100等，如果要连外网，那么路由器上会绑定一个公网IP，再由公网IP连接到外网去。如下图所示

如果有一天要把公司的业务迁移上云，想保证服务器的内网IP地址不变，这样可以吗？答案是可以的，这就要通过VPC来实现了。这里的虚拟私有云中的私有就是指自己私有的内网IP地址。每个region的VPC默认是不通的。

那么和这个公司内网一样的VPC到底是什么东西呢？

在公有云中，每创建一个VPC，就会自动生成一个路由器，然后每个VPC下边又可以创建很多子网。路由器上会绑定一个外网IP，如果需要访问外网通过路由器就可以访问。如下图所示：

 那么这里有一个问题，66网段的子网和88网段的子网之间能通吗？他们之间是可以互通的，虽然在不同网段，但是因为有路由器在，所以可以通信。所以在VPC中，不管有多少个子网，每个子网中的虚拟机之间都是可以互通的。

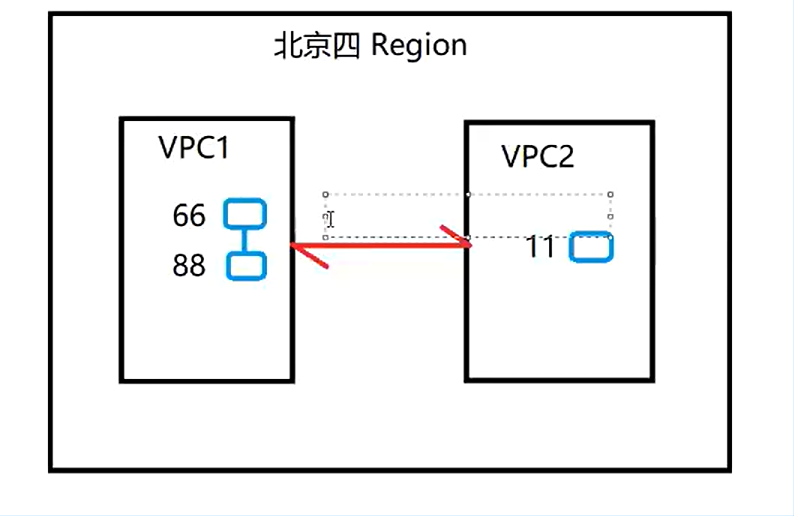

如果这时候在这个region下再创建一个新的VPC，这两个VPC之间可以互通吗？答案是不通的，因为每个VPC对应一个路由，这两个路由器之间没有打通，所以这两个VPC是不通的。如下图所示。那么如果想打通这两个VPC应该怎么办呢？我们可以通过对等连接将他们打通。

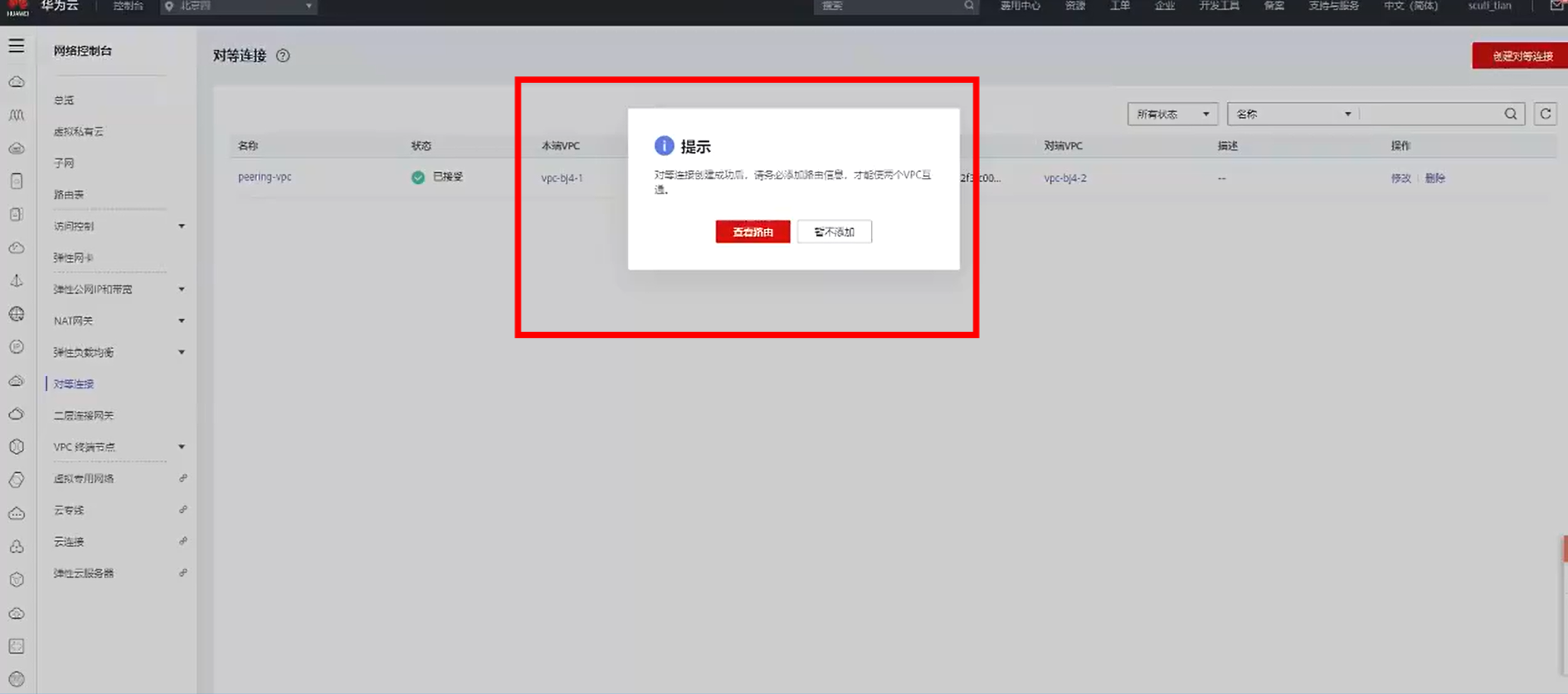

 在公有云界面上直接创建对等连接，如下图所示。他会提示：对等连接创建成功后，请务必添加路由信息，才能使两个VPC互通。

所以我们在创建对等连接后，需要写入VPC的路由信息，就可以将不同的路由器之间打通，从而实现同一个region下的不同VPC之间的互通。

三、安全组

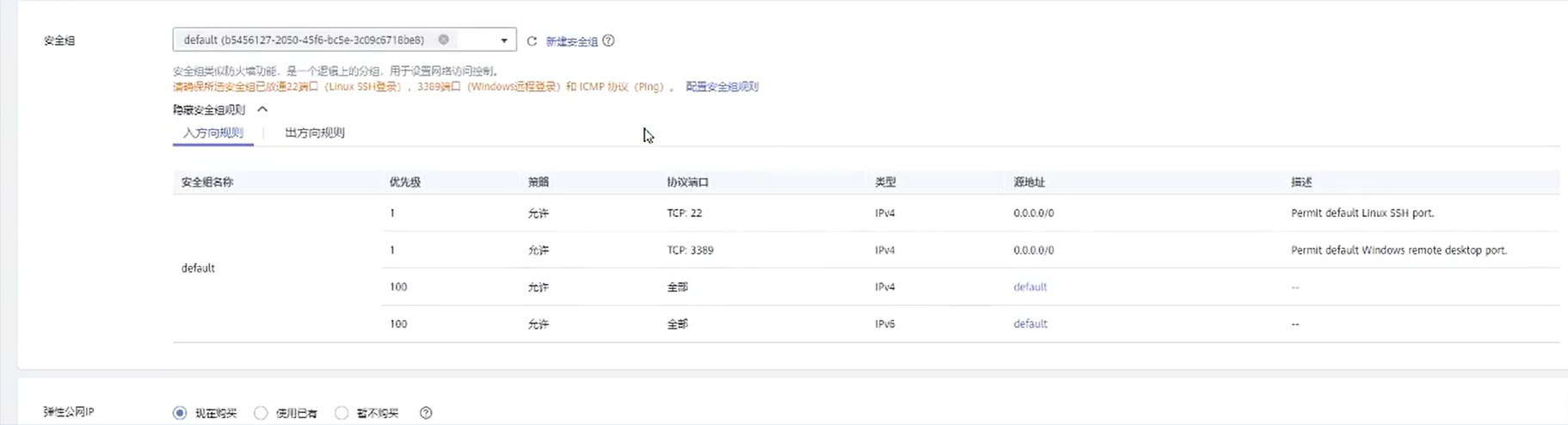

我们在公有云上配置安全组时，会有一个入方向规则，和一个出方向规则，如下图所示：

 入方向规则就是指允许谁访问，比如这里默认的允许22端口，就相当于默认允许ssh连接。出方向规则就是指可以对外访问哪些资源。

四、总结

综上所述，如果两个云主机之间ping不通，我们一般需要这样排查：

1、看他们是否在同一个region

2、是否在同一个VPC

3、安全组是否放行

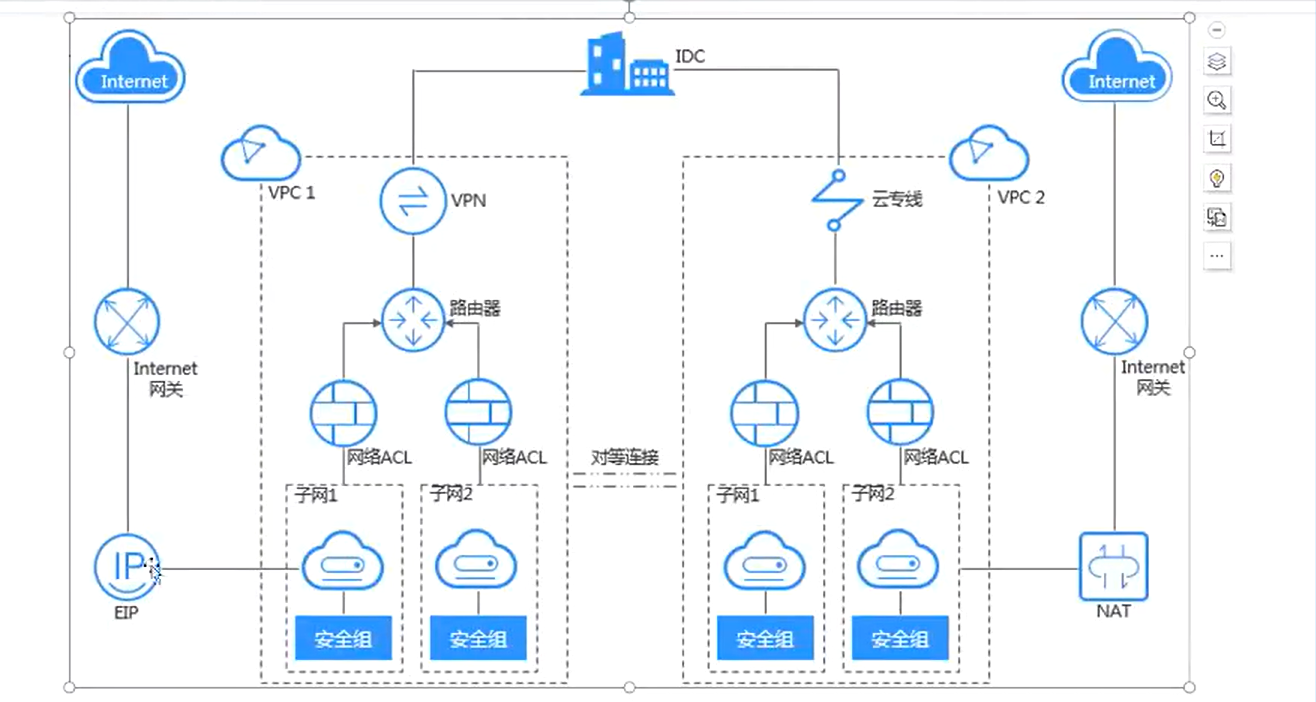

下边是公有云云内网络层面通用架构：

• 网络ACL：网络访问控制列表（internet access control list）
• NAT:当有很多云主机需要访问外网时，可以通过NAT实现。

本地VPC连到IDC机房的两种方法，

1. 通过VPN
2. 通过云专线（一头插在服务器上，另一头插在交换机上，实现云内到云外）。

EIP：弹性IP。EIP可以选择使用公网IP，也可以选择使用内网IP。
