PCB设计中的3W原则

PCB走线是会存在串扰的，这种串扰主要来自两相邻导线之间所形成的互感与互容，串扰会随着PCB的走线密度增加而越严重，尤其是长距离走线更容易发生串扰现象，这种现象主要是经互感和互容将能量从一根信号线耦合到相邻的信号线上而产生的。

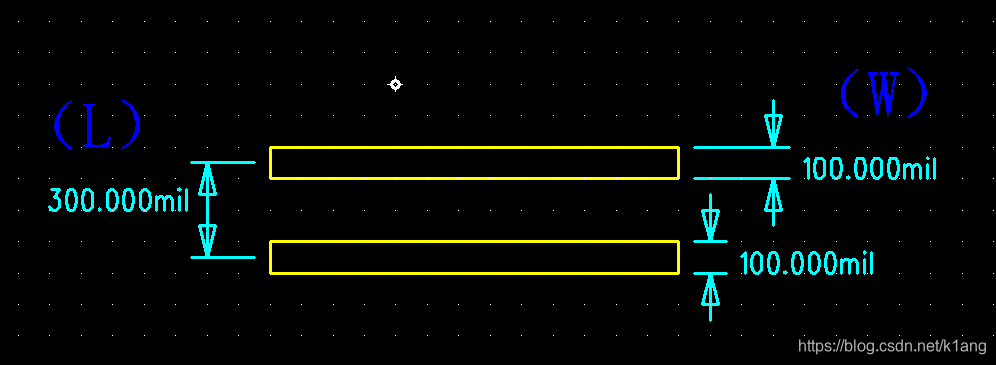

为了减少上述所说的线与线之间的串扰现象，应该要保证线距足够大，当线中心到线中心的距离（L）不小于3倍线宽（W）时，即L≥3W，就能避免线间串扰，这就是所谓的“3W原则”，如下图。

当线中心间距满足3W时，可使信号线间的串扰减少70%；

当线中心间距满足10W时，可使信号线间的串扰减少98%。

注：3W原则一般针对高速信号线长距离走线，并不是强制所有走线都要满足此原则。
