车载以太网线束测试接口的种类以及各自特点？---FAKRA

FAKRA FAchKReis Automobil

FAKRA为FAchKReis Automobil(汽车专家团队由来自BMW、Huber-Suhner，Rosenberger等公司的工程师组成，后Huber-Suhner相关连接器业务及技术在2010年并入Rosenberger)缩写。起初为BMW需求用于车载收音机天线连接，如今FAKRA已成为汽车行业通用标准的射频连接器，被业内广泛应用。

罗森伯格于2000年发布的初代FAKRA产品由射频连接器SMB界面的基础上增加塑壳结构而来，塑壳的集成使得FAKRA产品可以适用于车载的快速装配且保证连接稳定不断开。

二代FAKRA产品优化了设计，明确了界面标准性能要求，并将要求写入了2004年发布的ISO20860-1中。二代产品主要由车削加工完成。

罗森伯格于2007年发布了三代FAKRA ，进行了成本优化，同时保持了二代的性能。三代产品主要由冲压(业内也有采用拉伸加工的方式)加工完成，更适用于全自动化生产。

主要电性能参数：传输频率0～4GHz ;特性阻抗为50欧姆;最大承载电流1A
主要机械性能参数：锁扣保持力≥100N 防错力≥40N

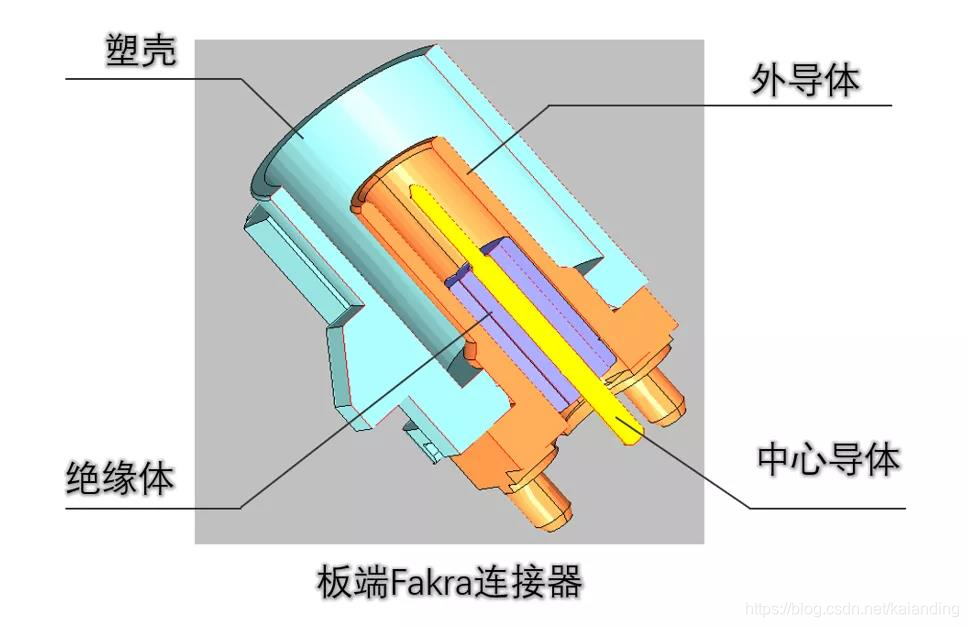

常见的FAKRA连接器由塑壳，外导体，中心导体，绝缘体，压接套管(仅线束端连接器)和二次锁(仅线束端连接器)组成。
