NR/5G - PDSCH TB-Size计算

  • 调制方式和码率确定

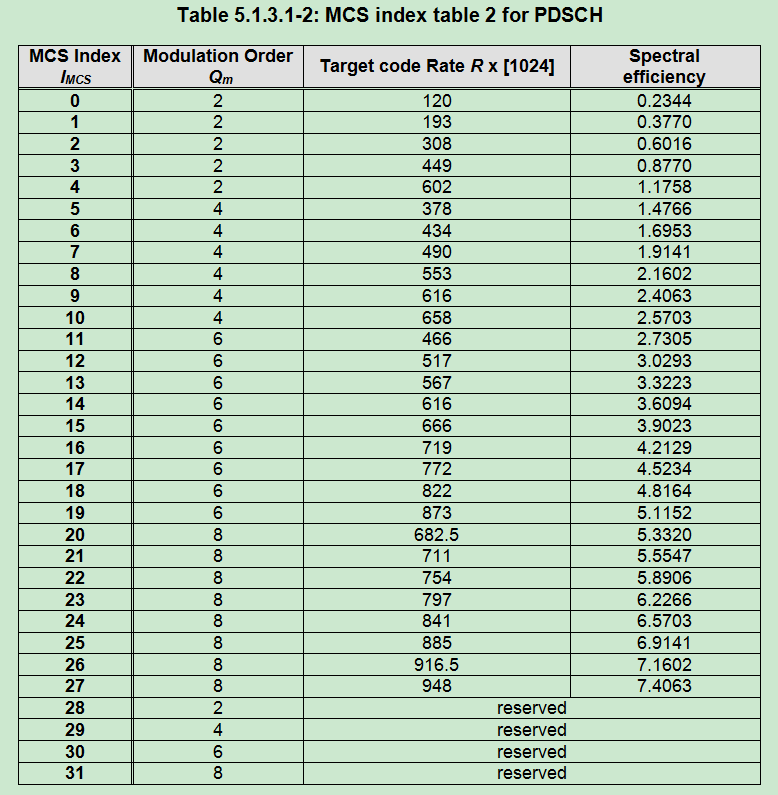

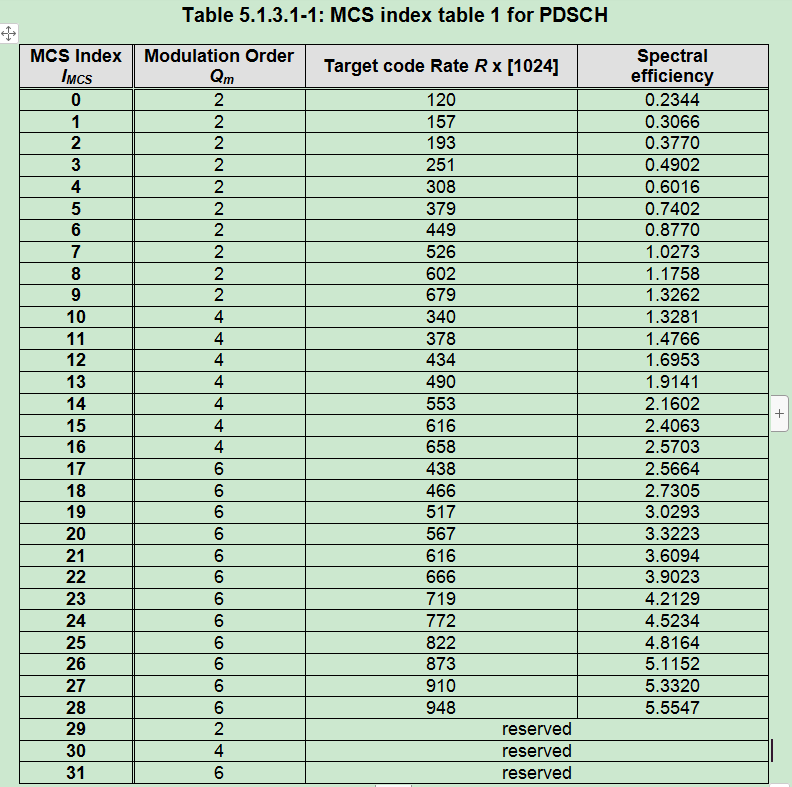

调制方式和码率的表格有3个,其中38.214中的表格5.1.3.1-2是支持256QAM的,表格5.1.3.1-3是为支持URLLC设计的,表格5.1.3.1-1认为是一个默认表格。

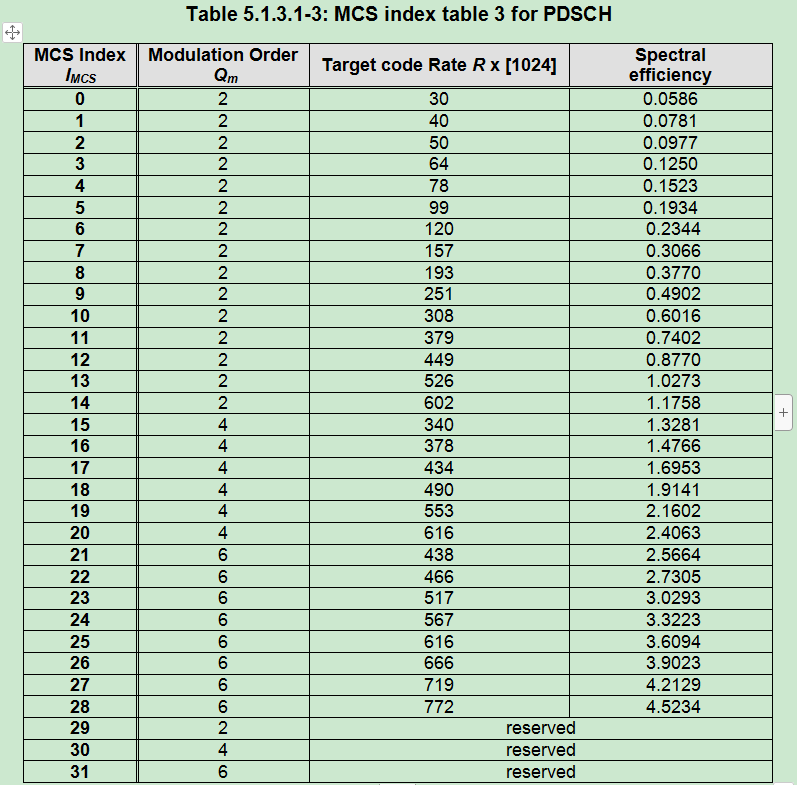

可以看到表格5.1.3.1-3中的同一个MCS Index码率一般都要低于另外两个表格。





对于表格的选择,根据RNTI,mcs-Table配置,DCI format,搜索空间等确定。



下面根据不同RNTI场景来确定使用的表格。

                           ----------------------------------


C-RNTI

DCI formatSearchSpacemcs-TableMCS-C-RNTITable
foramt 1-1         -qam-256         -

5.1.3.1-2

        -UE-Specific

qam64LowSE

Not Config

5.1.3.1-3

                                       Otherwise5.1.3.1-1
mcs-Table - PDSCH-Config中的mcs-Table指示


                           ----------------------------------



                           ----------------------------------


CS-RNTI

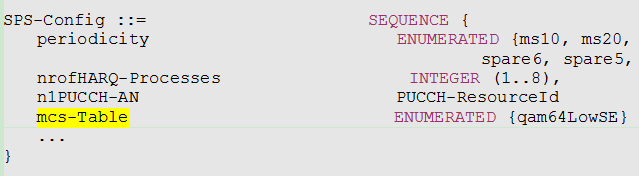

mcs-Table SPS-Configmcs-Table Pdsch-ConfigTable
qam64LowSE5.1.3.1-3
Not Configqam-2565.1.3.1-2
Otherwise5.1.3.1-1


                                ----------------------------------



                                  ----------------------------------

MCS-C-RNTI

MCS-C-RNTI使用场景为URLLC场景,使用表格5.1.3.1-3。

                                   ----------------------------------



                                  ----------------------------------

SI-RNTI/P-RNTI/RA-RNTI

使用表格5.1.3.1-1。



P-RNTI/RA-RNTI/SI-RNTI不能使用Qm > 2的调制方式。

----------------------------------



  • TBS计算

maxNrofCodeWordsScheduledByDCI如果指示调度两个码字,那么通过DCI中的MCS和RV来指示使能的码字。如果IMCS = 26 并且 rvid = 1,则该码字为disable。



首先计算一个RB内用于传输PDSCH的RE个数,除去DMRS和Overhead;然后乘以实际调度PDSCH的RB个数,其中的156=12×13,一个Slot最多14个符号,至少还有1个符号用于传输DMRS;



然后,实际PDSCH资源能承载的比特数,结合调制方式(QPSK-2bit,16QAM-4bit,64QAM-6bit等),码率,传输层数确定总共比特数;

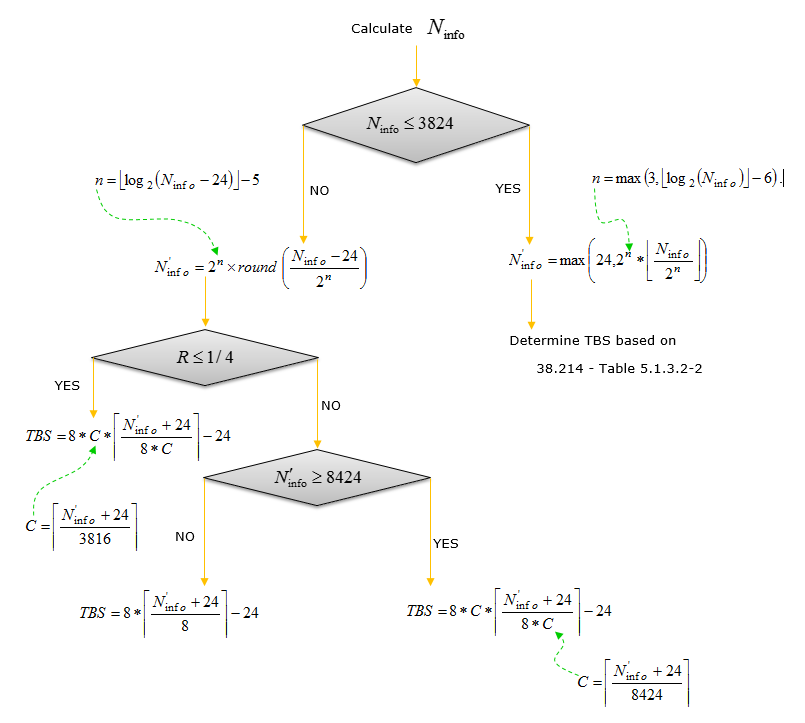

最后,根据LDPC编码中的一些规则,计算最后的PDSCH的TB Size比特数;





                                                (流程图引用www.sharetechnote.com)



SI-RNTI的TBS不能超过2976 bits。

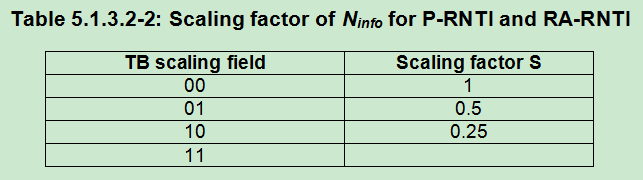

P-RNTI/RA-RNTI的TBS在计算Ninfo时候,多一个简单修改,乘以根据DCI中TB scaling field确定的一个系数。
