NR PDSCH(三) TB size determination

已于 2024-11-01 13:49:16 修改
阅读量2.4k 收藏 7
点赞数 1
CC 4.0 BY-SA版权
分类专栏： NR PDCCH/PDSCH/PUCCH/PUSCH 文章标签： 5G
于 2022-09-08 21:47:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/asd199086/article/details/126770050
本文详细探讨了5G NR PDSCH（物理下行共享信道）的资源映射，从RB（资源块）符号级粒度到RE（资源元素）级粒度，重点在于如何确定TB（传输块）的大小。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

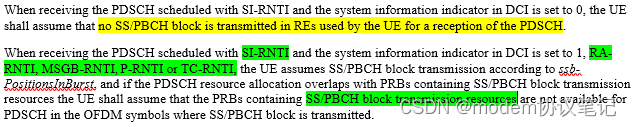

谈TB size前，首先了解下PDSCH resource mapping，基站会通过RRC层配置的参数告知UE有一些时频资源（RB级/RE级）不能作为UE的PDSCH 资源使用，网络侧会对这些资源可能有特定用途，例如DSS场景中LTE作为NR 的inband部署时。用于发送RAR/OSI/Paging/MSG4/MSGB/SIB1 的PDSCH资源如果与SSB 的PRB overlap，overlap的PDSCH不能用于PDSCH 传输。

PDSCH resource mapping



PDSCH resource mapping分为RB symbol level granularity和RE level granularity。

RB symbol level granularity:RRC层PDSCH-Config/ServingCellConfigCommon/ServingCellConfig中配置rateMatchPatternToAddModList中最多配置4个BWP级的RateMatchPattern和4个cell级别RateMatchPattern。
