问题背景

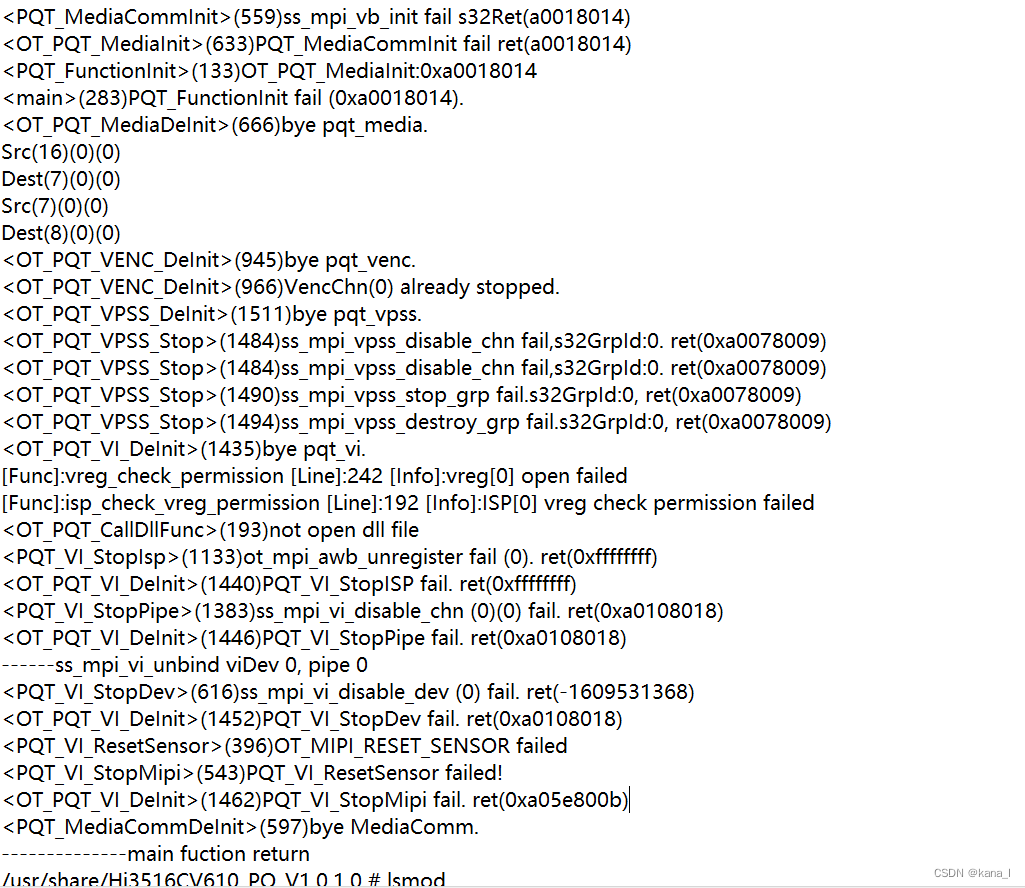

在hisi3516cv610 +sc4336p demo板上执行pqtool板端工具时(命令./PQTools.sh -a sc4336p),报了很多错误,导致不能预览图像和isp调试。如下图
解决办法

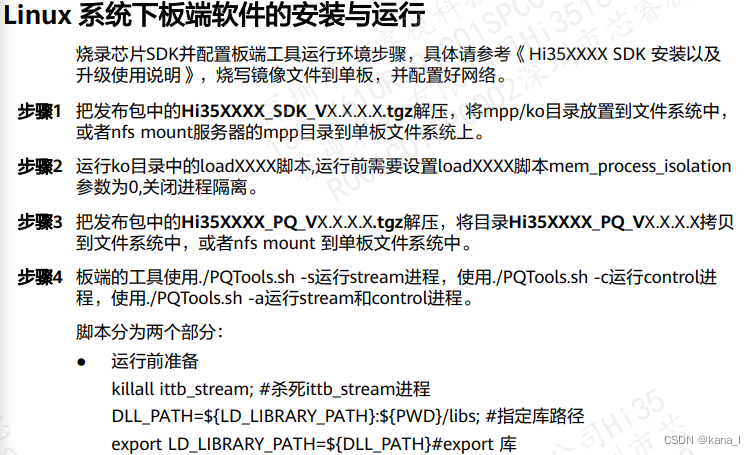

1、阅读 图像质量调试工具使用指南.pdf文档,查看linux下板端软件的安装和运行步骤,看看是否操作步骤是否有遗漏。
2、执行lsmod,查看ko驱动有没有加载,看log有加载ko。

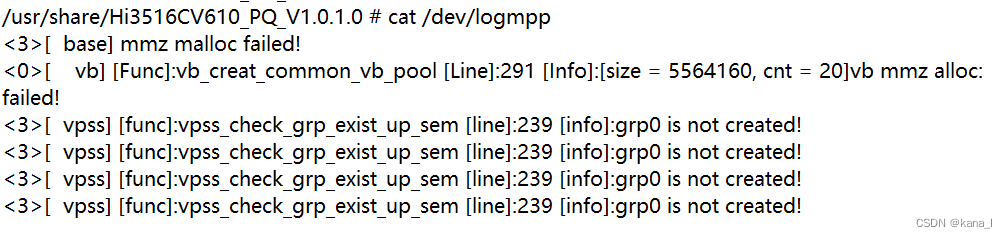

3、然后用命令 cat /dev/logmpp查看内存。发现有报错,vb提示[size = 5564160, cnt = 20],由此怀疑内存不够。然后咨询软件同事板子内存分配,答复是板子内存128M,os分配32M,mmz分配96M。内存比较小。
4、找到问题源了,就开始解决问题了。在\Hi3516CV610_PQ_V1.0.0.2\configs\sc4336p的配置文件中,找到vb这块的内容,显示如下。根据设置值计算blk_size,发现vbblk.1的blk_size为7372800,大于5564160,超过mmz分配给pqtool的内存,需要把blk_size改小,把vb_coefficient值改为10,blc_size为3686400,这下低于5564160了,再重新执行./PQTools.sh -a sc4336p,打印没有报错了,然后打开PQStream和PQTools工具都能连接上设备。问题得以解决。
