Hi3519dv500 PQTools工具使用

PC基础环境准备–Python安装

#下载链接
https://www.python.org/downloads/release/python-392/

具体安装步骤如下，一定要选上加入环境变量

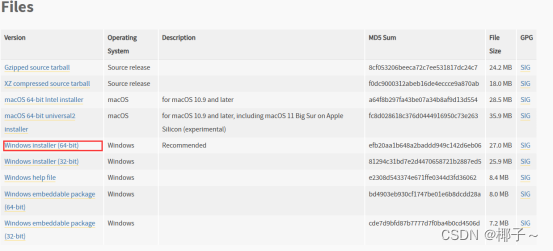

1. 下载安装包

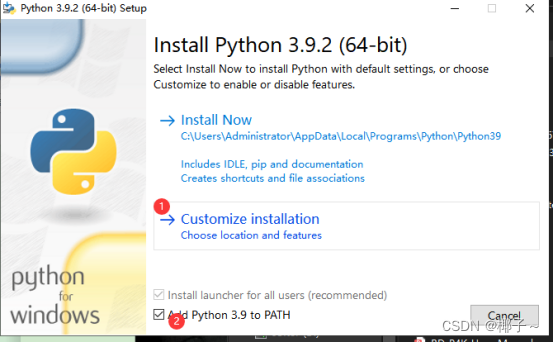

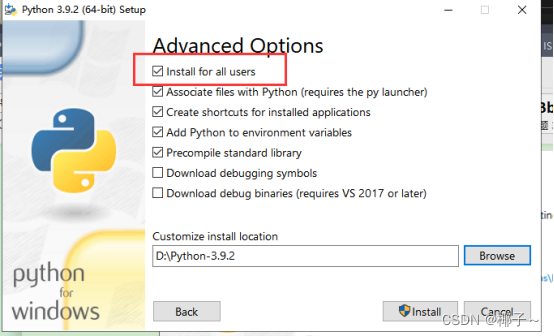

2. 安装时按照如下步骤

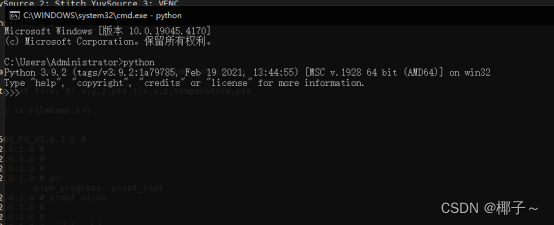

3. 安装完成打卡CMD输入Python看到如下信息则成功


4.使用pip下载numpy scipy csaps安装包

pip install numpy
pip install scipy
pip install csaps

板端环境配置

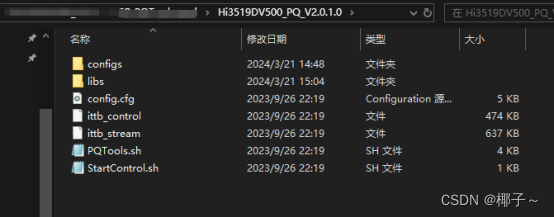

• 解压并打开Hi3519DV500_PQ_V2.0.1.0
  configs目录，包含ittb_stream运行各种业务场景的sensor配置文件
  libs目录，包含ittb_control和ittb_stream运行的动态库文件
  config.cfg是ittb_control和ittb_stream运行所需的配置文件
  PQTools.sh是运行ittb_control和ittb_stream的脚本文件
  ittb_control和ittb_stream是业务程序文件
  StartControl.sh是快速重启ittb_control的脚本文件

  2.configs目录下是海思已经适配的sensor，如果没有需要自己修改配置并提供对应的libsns_xxx.so，文章末尾有描述简单修改方法
  3.将以上文件放到板端，需修改板子配置

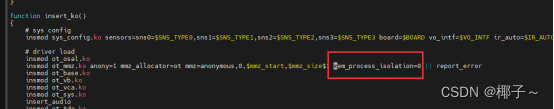

• load3519dv500脚本mem_process_isolation参数为0，关闭进程隔离


• 确保sensor I2C正常，可使用 load3519dv500加载指定调试sensor

./load3519dv500 -a -sensor0 imx385 -vo_intf mipitx -board dmeb

• 确保80端口不被占用，http会使用到
• 动态库文件路径加入到系统环境变量

export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/PQTool/Hi3519DV500_PQ_V2.0.1.0/libs

4. 运行板端程序

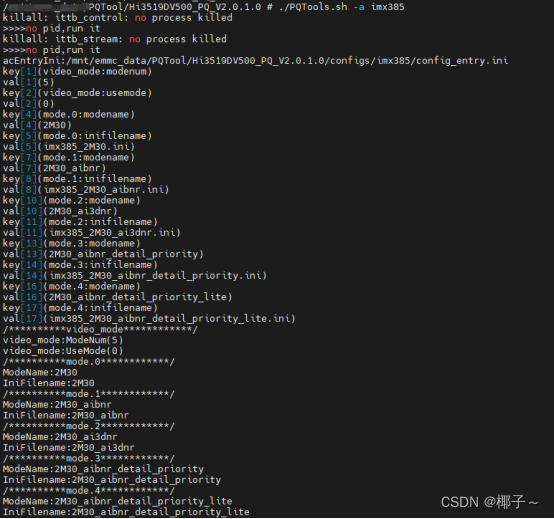

./PQTools.sh -a imx385

• ps 看到已经运行，至此板端配置完成


PC查看视频及调参

• PQStream 用于查看视频流，PQTools用于调整各种配置参数，效果变化可以在PQStream看到

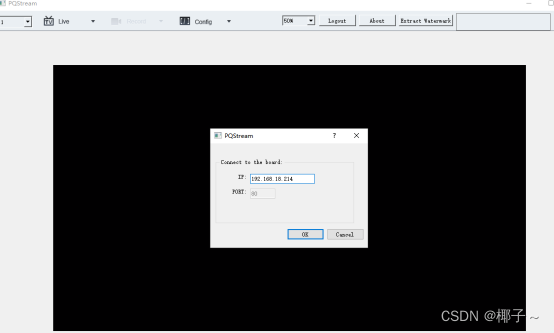

• PQStream 查看视频流，输入板端IP即可连接出图

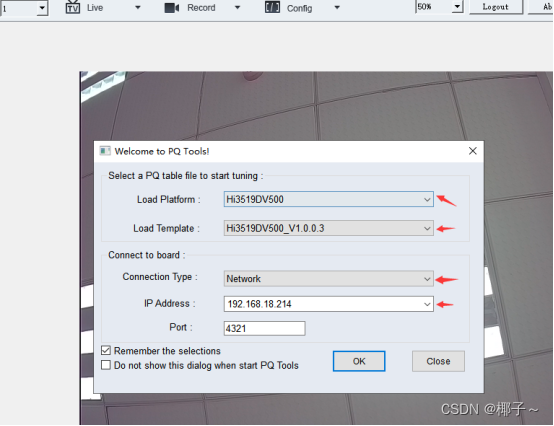

• PQTools 登录调参，注意板级和配置选择正确

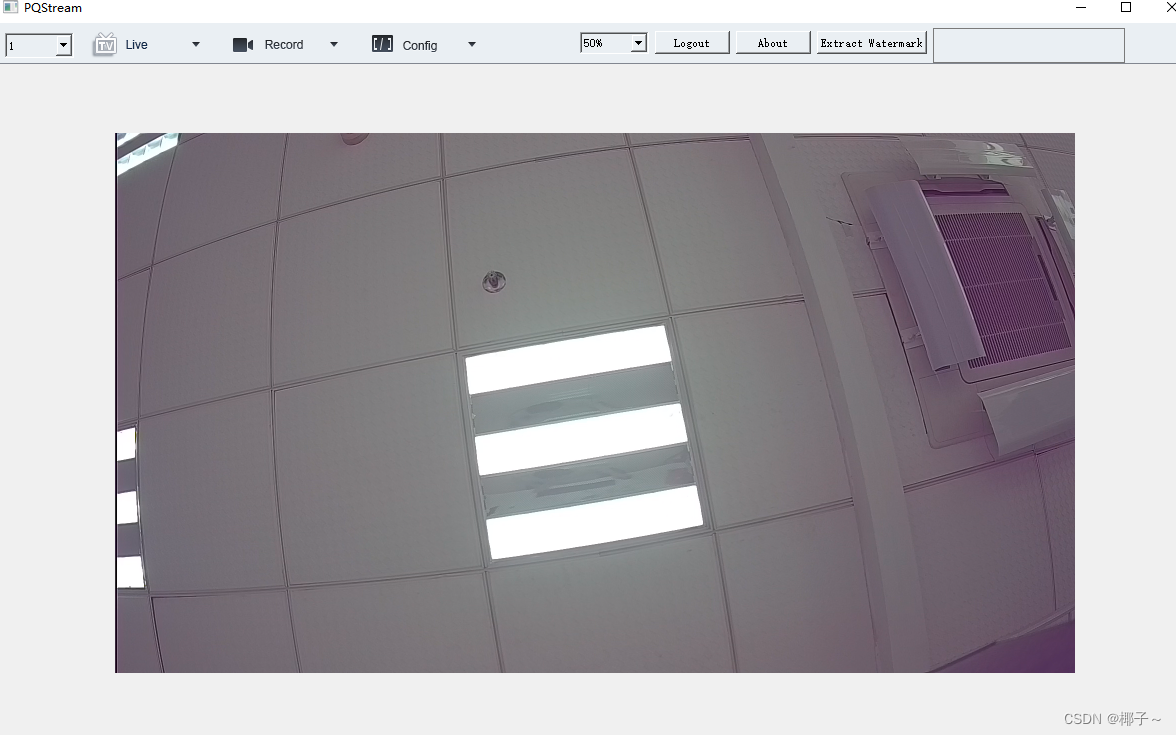

• 连接成功，可以开始调参


configs适配新sensor

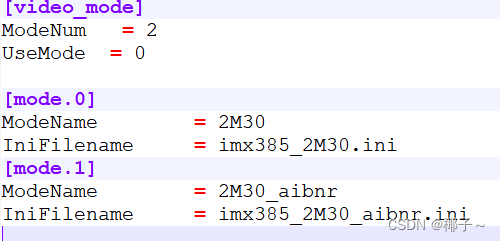

• config_entry.ini 文件写明有几种配置模式，依次增加


• 提供config_entry.ini 中的对应配置文件，注意需要修改的地方

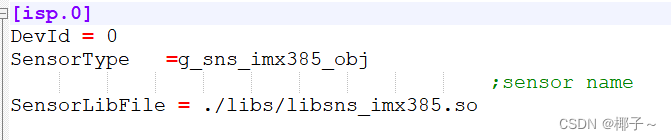

• SensorType 要和ISP 配置的结构体名称相同

• SensorLibFile 指明对应库文件


• 对应分辨率要修改

• I2C 总线号要修改

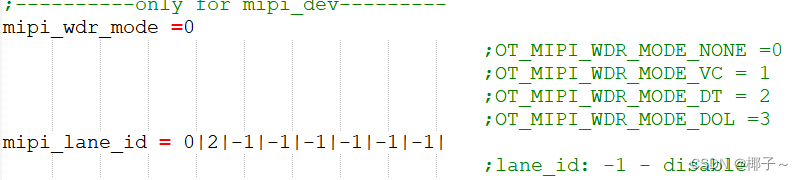

• mipi lane_divide_mode ，MipiModeNum根据自己sensor选择， mipi线序要和 combo_dev_attr_t 配置一致
