前言

stm32与esp32的flash区别?

特性ESP32STM32
Flash物理位置集成SPI Flash（非CPU直连）内部Flash（CPU直接访问）
管理方式通过分区表动态划分固定地址链接脚本分配
灵活性可动态调整分区大小需重新编译修改链接脚本
  • ESP32可额外连接外部SPI Flash（如扩展存储），但分区表默认不管理外部Flash。需手动通过SPI驱动或文件系统（如LittleFS）访问。

一、分区表的作用

  • Flash 物理特性: ESP32 的 SPI Flash 存储芯片本质上是连续的线性地址空间。分区表将这个物理空间逻辑划分成多个独立的区域，每个区域有特定的用途。

  • 功能隔离： 固件包含多个功能组件（如 Bootloader、应用程序、文件系统、配置数据、OTA 更新数据等）。分区表将它们隔离在不同区域，防止互相覆盖或干扰。

  • 灵活管理： 允许开发者根据项目需求（如应用程序大小、文件系统大小、OTA 支持等）灵活配置各分区的大小和位置。

  • 启动流程： Bootloader 依赖分区表来确定从哪个分区加载应用程序并启动。

  • OTA： 它定义了主应用程序分区、OTA 数据分区以及至少一个 OTA 应用程序分区（用于存储新固件）。

  • 数据持久化： 为 NVS (Non-Volatile Storage)、FATFS、SPIFFS 等文件系统或数据存储提供专用的、受保护的空间。

  • 安全： 支持定义安全相关的分区（如 NVS 加密密钥分区）。

二、分区表的结构

1. 默认bootloader区域 (0x0000 - 0x9000)

地址描述大小说明
0x0000Bootloader 头部信息4KB包含 Bootloader 的元数据（如 Flash 加密密钥、芯片兼容性标志等）
0x1000Bootloader 代码28KB实际的 Bootloader 可执行代码（负责初始化硬件、加载分区表、启动应用程序）
0x8000分区表 (Partition Table)4KB定义 Flash 的分区结构（如 app、data 等分区的偏移和大小）
0x9000第一个用户分区（如 nvs）-用户自定义分区的起始地址（如 nvs 分区）

  • 默认情况下，不要手动修改 0x0 - 0x9000 的内容：
    错误的写入可能导致设备无法启动（需重新烧写 Bootloader 和分区表）。

  • 扩展 Bootloader 需谨慎：
    如果自定义 Bootloader 超过 28KB，需调整分区表偏移（但需确保与 ESP-IDF 兼容）。

  • 加密影响：
    启用 Flash 加密后，0x0 - 0x9000 的内容会被加密，但 Bootloader 会先解密再执行。

1. Bootloader 区域 (0x1000 - 0x8000)

  • 大小：
    固定为 0x7000（28KB），由编译时 bootloader.bin 决定。
  • 作用：
    初始化硬件（CPU 时钟、SPI Flash、串口等）。从 0x8000 读取分区表。根据分区表加载应用程序（从 app 分区）或进入 OTA 流程。
  • 不可修改：
    除非重新编译并烧写 Bootloader，否则此区域内容不会变化。

2. 分区表区域 (0x8000 - 0x9000)

就是这个文件partitions.csv的内容

  • 大小：
    固定 4KB（即使分区表实际内容不足 4KB，也会占用完整 Sector）。
  • 内容：
    二进制格式的分区表条目（每个条目 32 字节）。包含所有分区的名称、类型、子类型、偏移、大小和标志。
  • 查看方法：
    使用 esptool.py 读取并解析：

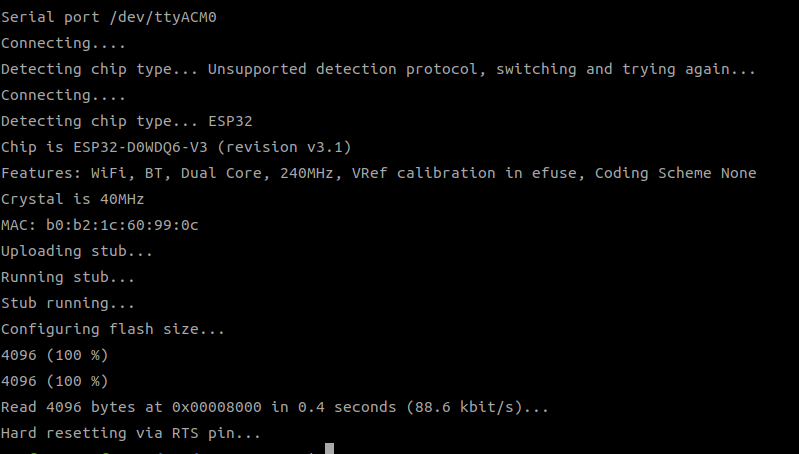

# 连接ESP32，然后读取0x8000位置，大小0x1000，生成文件partitions.bin，参考下午
esptool.py read_flash 0x8000 0x1000 test.bin

在这里插入图片描述

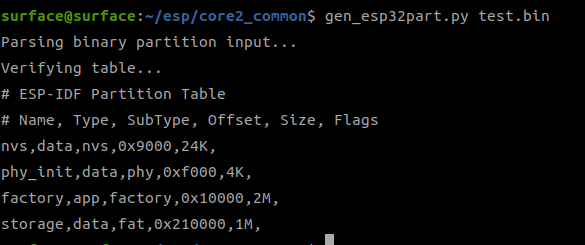

# 然后解析文件
gen_esp32part.py test.bin

在这里插入图片描述

3. 0x9000 之前未使用的空间

  • 0x8000 - 0x9000 之间的剩余空间：
    分区表仅占用 0x8000 开始的 4KB，但 0x9000 是下一个分区的起始地址，因此中间可能有未使用的空间（具体取决于分区表定义）。
  • 示例：
    如果分区表实际只占用 1KB，剩余的 0x8000 + 0x1000 到 0x9000（即 3KB）是空闲的，但无法直接利用（因为 Flash 擦除最小单位为 4KB Sector）。

2. partitions.csv 文件结构 (0x9000 - )

这个文件partitions.csv的内容存放在(0x8000 - 0x9000) 内

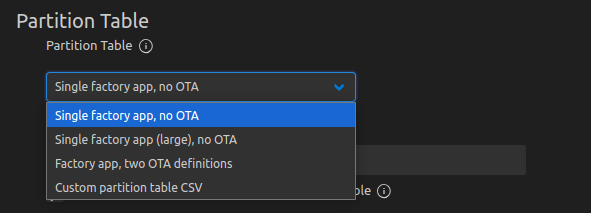

1. menuconfig里分区相关配置

在这里插入图片描述

  • Single factory app, no OTA (默认)
    适用于 无 OTA 功能 的固件，仅包含一个 factory 应用分区
# ESP-IDF Partition Table
# Name, Type, SubType, Offset, Size, Flags
nvs,		data,	nvs,	0x9000,		24K,
phy_init,	data,	phy,	0xf000,		4K,
factory,	app,	factory,0x10000,	2M,
storage,	data,	fat,	0x210000,	1M,
  • Single factory app (large), no OTA
    适用于 无 OTA 功能 的固件，仅包含一个 factory 应用分区
# ESP-IDF Partition Table
# Name, Type, SubType, Offset, Size, Flags
nvs,		data,	nvs,	0x9000,		24K,
phy_init,	data,	phy,	0xf000,		4K,
factory,	app,	factory,0x10000,	1500K,
  • Factory app, two OTA definitions
    支持 OTA 升级，预留 ota_0 和 ota_1 分区
# ESP-IDF Partition Table
# Name, Type, SubType, Offset, Size, Flags
nvs,		data,	nvs,	0x9000,		16K,
otadata,	data,	ota,	0xd000,		8K,
phy_init,	data,	phy,	0xf000,		4K,
factory,	app,	factory,0x10000,	1M,
ota_0,		app,	ota_0,	0x110000,	1M,
ota_1,		app,	ota_1,	0x210000,	1M,
  • Custom partition table CSV
    需要配置自定义分区CSV文件的名称。此路径默认在项目根目录。但是，如果提供了CSV文件的绝对路径，则配置绝对路径。

下面是一个参考例子
- Bootloader: 0x1000 - 0x8000 (隐含)。
- 分区表： 0x8000 (固定)。
- nvs (加密): 0x9000 (紧接分区表后), 24KB。存储加密的设备配置。
- otadata: 0xf000 (自动计算 0x9000+0x6000=0xF000), 8KB。管理 OTA 状态。
- phy_init: 0x11000 (0xF000+0x2000=0x11000), 4KB。RF 参数。
- factory: 0x12000 (0x11000+0x1000=0x12000), 1MB。出厂应用/回退。
- ota_0 / ota_1: 各 1MB。OTA 应用。
- spiffs: 0x312000 (0x212000+1M=0x312000), 3MB。文件系统存储网页、日志等。

# Name,   Type, SubType, Offset,  Size,     Flags
nvs,      data, nvs,     0x9000,  0x6000,   encrypted
otadata,  data, ota,     0xf000,  0x2000,
phy_init, data, phy,     0x11000, 0x1000,
factory,  app,  factory, 0x12000, 1M,
ota_0,    app,  ota_0,   0x112000,1M,
ota_1,    app,  ota_1,   0x212000,1M,
spiffs,   data, spiffs,  0x312000,3M,

总大小： 0x312000 (3, 145, 728) + 3MB (3, 145, 728) = 6, 291, 456 Bytes ≈ 6MB。剩余约 2MB 未使用（在 0x612000 - 0x800000 之间），可作为未来扩展预留。

三、关键字段说明

1. Name: 分区的逻辑名称。

  • 在代码中可以通过这个名称来操作分区（如挂载文件系统、获取分区信息）。在同一张分区表中必须唯一。常见名称示例： nvs, otadata, factory, ota_0, ota_1, storage, coredump。

2. Type: 定义分区的主要类型。

ESP-IDF 预定义了几种核心类型：

app: 应用程序分区。

  • 用于存储可执行的 ESP-IDF 应用程序固件。Bootloader 会从这里加载并运行代码。至少需要一个 app 分区（通常是 factory 或 ota_X）。

data: 数据分区。

  • 用于存储非执行代码的数据，如配置文件、文件系统、OTA 元数据、NVS 数据、PHY 初始化数据等。

(0x40-0xFE): 自定义类型。

  • 用户可以根据需要定义自己的类型（使用十六进制值）。

3. SubType: 子类型

[app]factory: 出厂应用程序分区。

  • 通常是 Bootloader 的默认启动选择（如果没有 OTA 数据或 OTA 数据无效）。

[app]ota_0 到 ota_15: OTA 应用程序分区。

  • 用于存储通过 OTA 更新的应用程序固件。ota_data 分区记录当前活动的 OTA 槽位 (ota_0 或 ota_1 等)。

[app]test: 用于工厂测试程序。

[data]ota: OTA 数据分区。

  • 存储 OTA 升级过程的元数据，最重要的是记录当前活动的 OTA 应用程序 (ota_0, ota_1 等)。大小通常为 0x2000 (8KB)。

[data]phy: PHY 初始化数据分区。

  • 存储 RF 物理层 (PHY) 的初始化参数。如果未提供，使用编译到 Bootloader 中的默认 PHY 参数。大小通常为 0x1000 (4KB)。

[data]nvs: NVS (Non-Volatile Storage) 分区。

  • 用于存储键值对形式的配置数据（Wi-Fi SSID/密码、设备参数等）。ESP-IDF 的 nvs_flash 库使用它。推荐最小 0x3000 (12KB)。

[data]nvs_keys: NVS 密钥分区。

  • 如果启用了 NVS 加密，此分区存储用于加密 NVS 分区的密钥。大小通常为 0x1000 (4KB)。

[data]spiffs, fat, littlefs: 文件系统分区。

  • 用于存储 SPIFFS、FATFS 或 LittleFS 文件系统的数据。

[data]coredump: Core Dump 分区。

  • 用于存储发生严重错误（如崩溃）时的内存转储信息，便于后续调试。

[data]efuse_em: 模拟 eFuse 分区 (高级用法)。

[data]undefined / (0x00): 通用数据分区，子类型未指定。

  • 用户可以在代码中自定义其用途。

[ (0x40-0xFE)]: 自定义子类型

  • 用户可自定义子类型含义

4. Offset: 起始地址

  • 该分区在 Flash 中的起始地址（十六进制表示）。绝对关键参数！ 必须指定。必须满足：

    1. 对齐： 偏移地址必须对齐到 0x1000 (4KB) 边界（Flash 擦除操作的最小单位通常是 Sector=4KB）。gen_esp32part.py 会强制对齐，但最好在 CSV 中明确指定对齐的地址。
    2. 顺序： 分区在 Flash 中的物理顺序应与它们在表中定义的顺序一致（偏移地址递增）。
    3. 不重叠： 分区的偏移+大小不能超出 Flash 总大小，且分区之间不能有重叠区域。

  • 0xNNNN 或 ‘-’： 如果设置为 -，工具会自动计算偏移，使其紧接在前一个分区之后（考虑对齐）。

5. Size: 分区的大小

  • 必须指定大小
    示例： 0x1000 (4KB), 16K (16KB), 1M (1MB), 0x200000 (2MB)。
  • 大小也必须满足 4KB 对齐（工具会自动向上取整到最近的 4KB 边界）。

6. Flags (可选):

  • 为分区设置附加标志（可选字段）。当前主要支持的标志是 encrypted。
  • encrypted: 标记该分区在 Flash 加密启用时需要被加密。Bootloader 在加载 app 分区前会自动解密它。数据分区如果包含敏感信息（如 NVS），也应标记为 encrypted。
  • 多个标志用逗号分隔（目前只有 encrypted 有意义）。

四、 实际应用案例

1. esptool.py和gen_esp32part.py工具

  • esptool.py：烧录分区表到 Flash
# 烧录分区表
esptool.py -p /dev/ttyUSB0 -b 460800 write_flash 0x8000 partitions.bin

# 读取现有分区表
esptool.py -p /dev/ttyUSB0 read_flash 0x8000 0x1000 partition_table.bin

# 验证烧录内容
esptool.py -p /dev/ttyUSB0 verify_flash 0x8000 partitions.bin

# 擦除分区表区域
esptool.py -p /dev/ttyUSB0 erase_region 0x8000 0x1000
  • gen_esp32part.py：
    • 将 CSV 格式的分区表 转换为 二进制文件（供烧录到 Flash）。
    • 将 二进制分区表 反向解析为 CSV 文件（用于查看或修改）。
# 将 partitions.csv 转换为二进制文件
gen_esp32part.py partitions.csv partitions.bin

# 从 Flash 中读取的分区表二进制文件解析为 CSV
gen_esp32part.py partition_table.bin partition_table.csv

# 检查 CSV 文件是否有错误（如偏移重叠、未对齐等）
gen_esp32part.py --verify partitions.csv

2. idf.py flash工具

  • 用于将编译生成的固件（包括 Bootloader、分区表、应用程序、文件系统等）一键烧录到 ESP32 的 Flash 中

默认烧写固件

  • -p：指定串口 -b：设置烧录波特率

idf.py flash -p /dev/ttyUSB0 -b 921600

仅烧录应用程序

  • 不更新 Bootloader 或分区表
  • 适用场景：代码修改后快速测试，节省烧录时间。

idf.py app-flash

仅烧录分区表

idf.py partition-table-flash

仅烧录文件系统

  • 前提：项目中配置了文件系统分区（如 SPIFFS、FATFS）。

idf.py storage-flash

3. 读取 NVS、SPIFFS 和 FATFS 数据

#include "nvs_flash.h"
#include "esp_spiffs.h"
#include "esp_vfs_fat.h"
#include "sdmmc_cmd.h"

// 读取 NVS 键值对数据
void read_nvs_data() {
    nvs_handle_t nvs_handle;
    esp_err_t ret;

    // 初始化 NVS
    ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);

    // 打开命名空间
    ret = nvs_open("storage", NVS_READONLY, &nvs_handle);
    if (ret != ESP_OK) {
        printf("NVS 打开失败: %s\n", esp_err_to_name(ret));
        return;
    }

    // 读取整数
    int32_t restart_count = 0;
    ret = nvs_get_i32(nvs_handle, "restart_count", &restart_count);
    printf("设备重启次数: %d\n", restart_count);

    // 读取字符串
    char ssid[32] = {0};
    size_t ssid_len = sizeof(ssid);
    ret = nvs_get_str(nvs_handle, "wifi_ssid", ssid, &ssid_len);
    printf("WiFi SSID: %s\n", ssid);

    nvs_close(nvs_handle);
}

// 读取 SPIFFS 文件数据
void read_spiffs_data() {
    // 配置并挂载 SPIFFS
    esp_vfs_spiffs_conf_t conf = {
        .base_path = "/spiffs",
        .partition_label = "spiffs_storage",
        .max_files = 5,
        .format_if_mount_failed = false
    };

    esp_err_t ret = esp_vfs_spiffs_register(&conf);
    if (ret != ESP_OK) {
        printf("SPIFFS 挂载失败: %s\n", esp_err_to_name(ret));
        return;
    }

    // 打开并读取文件
    FILE* f = fopen("/spiffs/config.json", "r");
    if (f == NULL) {
        printf("无法打开配置文件\n");
    } else {
        char buffer[256];
        while (fgets(buffer, sizeof(buffer), f) != NULL) {
            printf("%s", buffer);
        }
        fclose(f);
    }

    // 卸载 SPIFFS
    esp_vfs_spiffs_unregister(conf.partition_label);
}

// 读取 FATFS 数据 (SD卡示例)
void read_fatfs_data() {
    sdmmc_host_t host = SDMMC_HOST_DEFAULT();
    sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();

    // FATFS 挂载配置
    esp_vfs_fat_sdmmc_mount_config_t mount_config = {
        .format_if_mount_failed = false,
        .max_files = 5,
        .allocation_unit_size = 16 * 1024
    };

    sdmmc_card_t* card;
    esp_err_t ret = esp_vfs_fat_sdmmc_mount("/sdcard", &host, &slot_config, &mount_config, &card);
    if (ret != ESP_OK) {
        printf("SD卡挂载失败: %s\n", esp_err_to_name(ret));
        return;
    }

    // 读取日志文件
    FILE* f = fopen("/sdcard/system.log", "r");
    if (f == NULL) {
        printf("无法打开日志文件\n");
    } else {
        char line[128];
        printf("系统日志内容:\n");
        while (fgets(line, sizeof(line), f) != NULL) {
            printf("%s", line);
        }
        fclose(f);
    }

    // 卸载文件系统
    esp_vfs_fat_sdmmc_unmount();
}

void app_main() {
    // 读取三种存储的数据
    read_nvs_data();
    read_spiffs_data();
    read_fatfs_data();
}

五、相关问题

1. OTA1 OTA2与factory的关系

分区子类型作用
factoryapp, factory出厂固件，作为最终回退版本（安全备份），通常不参与常规OTA更新。
ota_0app, ota_0第一个OTA（OTA1），用于存储通过OTA更新的固件。
ota_1app, ota_1第二个OTA（OTA2），用于交替存储OTA更新的固件。
otadatadata, ota记录当前活动的OTA分区（如选择 ota_0 或 ota_1），大小固定为 8KB。
Arduino ESP32 flash各型号分区表配置详略整理
perseverance51博客
08-10 2628
Arduino ESP32 flash各型号分区配置详略整理 硬件信息配置文件位置： 这是我的电脑，文件位置：C:\Users\Administrator\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.6\tools\partitions board.txt主板配置信息位置 这是我的电脑，文件位置： C:\Users\Administrator\AppData\Local\Arduino15\packages\esp32\hardware
【ESP32】第2篇 ESP32分区表概述
Fanjufei的博客
10-14 326
分区表的长度为 0xC00 字节，最多可以保存 95 条分区表条目。MD5 校验和附加在分区表之后，用于在运行时验证分区表的完整性。每片 ESP32 的 flash 可以包含多个应用程序，以及多种不同类型的数据（例如校准数据、文件系统数据、参数存储数据等）。分区表中的每个条目都包括以下几个部分：Name（标签）、Type（app、data 等）、SubType 以及在 flash 中的偏移量（分区的加载地址）。在以上两种选项中，出厂应用程序均将被烧录至 flash 的 0x10000 偏移地址处。
ESP32之 ESP-IDF 教学（十三）—— 分区表
热门推荐
Augtons 的博客
01-03 1万+
本专栏讲解如何使用 ESP-IDF 构建 ESP32 程序，发布文章并会持续为已发布文章添加新内容！本文介绍了和为分区表以及如何使用分区表，为之后的学习提理论基础。
ESP32 快速入门（九）：自定义 ESP32 分区表 partitions.csv
01-06
最近在 ESP32 编译中遇到了以下问题： esp_image: Image length 1057652 doesn't fit in partition length 1048576 boot: Factory app partition is not bootable boot: No bootable app partitions in the partition table 这里应该是分区表分配给 APP 的空间不够。借此契机来了解一下 ESP32 的分区表 partitions.csv 吧。 1. ESP32 预定义分区表 make menuconfig 配置中可选择以下预定义
ESP32系列一： partitions分区表的配置
挨踢农民的博客
03-02 1694
ESP32修改分区表的方法。之前一直摸索如何使用自己的分区方式来对代码进行规划
第七章 ESP32S3 分区表
最新发布
weixin_44226552的博客
08-10 728
ESP32的分区表（Partition Table）是管理片上Flash存储空间的核心机制，其作用相当于Flash存储空间的"地图"，决定了不同功能模块在Flash中的布局和访问规则。分区表部分的介绍可以参考乐鑫ESP-IDF编程指南中的分区表部分。ESP32 的分区表中，地址范围是系统关键区域的保留空间，包含 Bootloader 和分区表等核心组件。地址描述大小作用注意事项0x0000Bootloader 头部信息4KB。
ESP32 分区表字段详解：从定义到实战配置
2301_77078321的博客
06-16 738
摘要：ESP32分区表通过CSV文件定义，包含名称、类型、子类型、偏移量、大小和标志6个核心字段。名称用于标识分区；类型分为应用和数据两类；子类型进一步细分功能；偏移量和大小需4KB对齐；标志可设置加密等属性。特殊分区包括自动生成的Bootloader和默认0x8000位置的分区表。配置时需注意地址对齐、空间预留和避免碎片化。典型配置包括单应用、OTA升级和文件系统分区等方案，可通过工具验证分区表正确性。合理设计分区表对ESP32项目的稳定性和资源利用率至关重要。
ESP32 分区表详解：原理、配置与应用
2301_77078321的博客
06-16 1049
ESP32分区表是管理Flash存储空间的关键机制，它定义各功能模块（如Bootloader、应用程序、NVS等）的位置和属性。分区表采用CSV格式配置，支持多种分区类型（app/data）和设计模式（单应用/OTA双分区）。合理分区设计对系统稳定性和OTA升级至关重要。开发中可通过ESP-IDF提供的API和工具进行分区管理、验证和调试，需注意分区大小、OTA安全及加密支持等关键因素。优化分区表配置能有效提升Flash利用率并确保系统可靠运
ESP32 分区表介绍
在嵌入式嵌入式领域奋斗的程序猿的博客
08-18 1790
ESP32 分区表介绍
ESP32中的分区表
smallerxuan的博客
11-28 5143
简单的对ESP32中的分区表的部分具体概念进行了描述，并简单阅读了一个分区表示例，同时也介绍了如何通过图形化界面配置分区表设置。
ESP32分区表介绍
sky的博客
06-06 1679
1、先按照如下图打开自定义分区表功能2、在Vscode中按下”快捷键打开命令面板，并在搜索栏内输入“打开分区表编辑器”，按下图配置各个分区大小首先按下"Add New Row”选项添加子分区条目然后设置条目的类型，偏移和大小。最后按下“Save”保存.Name字段Name 字段可以是任何有意义的名称，但不能超过 16 个字节，其中包括一个空字节（之后的内容将被截断）。该字段对 ESP32-S3 并不是特别重要。Type字段。
ESP32-分区表
可可芯意的博客
01-28 973
一、分区表 分区表就不表述了，可以百度查到很多资料 二、我的配置 factory没啥用，直接上OTA0 OTA1 将nvs增大到0x73000,460K OTA0,OTA1分别是1b400，1744K OTA0地址是0x8000,OTA1地址是0x240000 注意 地址都要0x1000，也就是4K对齐… # Name, Type, SubType, Offset, Size, Flags # Note: if you change the phy_init or app partition
VS Code + PlatformIO 修改 ESP32 分区表
weixin_51358957的博客
06-12 833
esp32修改分区表方法
【ESP32】分区表
m0_48990531的博客
05-12 1947
记录 ESP32的 分区表 配置和介绍
在PlatformIO中配置 ESP32的分区表
qq_41932736的博客
12-23 4253
应该大家都在使用PlatformIO开发项目吧，可能也会遇到遇到一些问题吧。现在分享我遇到的问题。当我苦等工程建立成功时，TMD的太慢了！这以是一个问题。然后编译ESP32完成后看了程序存储空间被惊到了，才几行程序空间就快没了！（当时没有在意，还以为封装库太多了导致的！，然后去买了存储空间大的ESP32S3还是这个样子！此时就开始这个问题搜索......）然后看到分区表的内容。自所以空间会很小是官方默认分配空间小，而导致这个情况！怎么办呢，只有配置属于自己项目的分区表了。这里主要讲在VScode+
【ESP32】【分区表】
iStoneWalker的博客
01-21 3082
编译 ESP32 工程时，build 成功，但是下载时遇到如下问题： 经同事指点，是由于编译的 bootloader.bin 过大：新编译的 bootloader.bin 29K。而默认下载地址为： 0x1000： bootloader.bin 0x8000： partition-table.bin 0x10000: user.bin 计算 0x8000 - 0x1000 = 0x70...
ESP32-IDF 分区表
Projectsauron 的博客
10-20 5616
使用时要添加头文件。每片 ESP32-C3 的 flash 可以包含多个应用程序，以及多种不同类型的数据（例如校准数据、文件系统数据、参数存储数据等）。因此，我们在 flash 的 默认偏移地址 0x8000 处烧写一张分区表。分区表的长度为 0xC00 字节，最多可以保存 95 条分区表条目。MD5 校验和附加在分区表之后，用于在运行时验证分区表的完整性。分区表占据了整个 flash 扇区，大小为 0x1000 (4 KB)。因此，它后面的任何分区至少需要位于 (默认偏移地址) + 0x1000 处。
ESP32 partition(分区表)(15)
believe666的博客
05-12 4057
esp32 分区表
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
