玩转蓝牙墨水屏电子标签（一）点灯

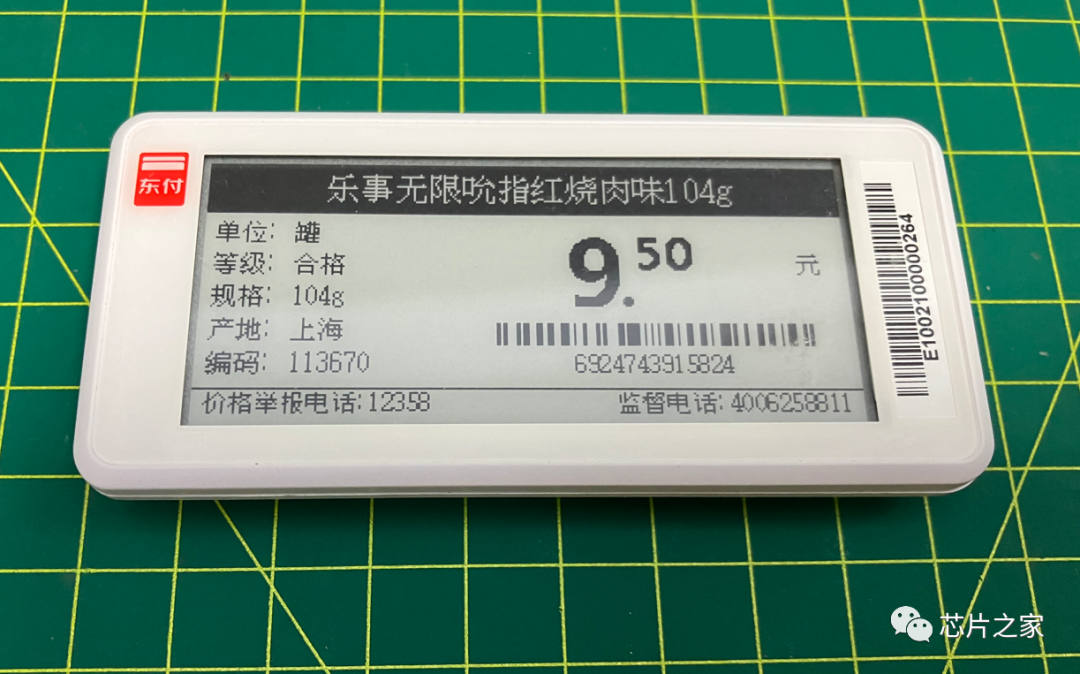

对于垃圾佬的生活来说，每天逛海鲜市场是必不可少的生活片段，这不，手抖一下又刷到了一个东付的电子标价签。

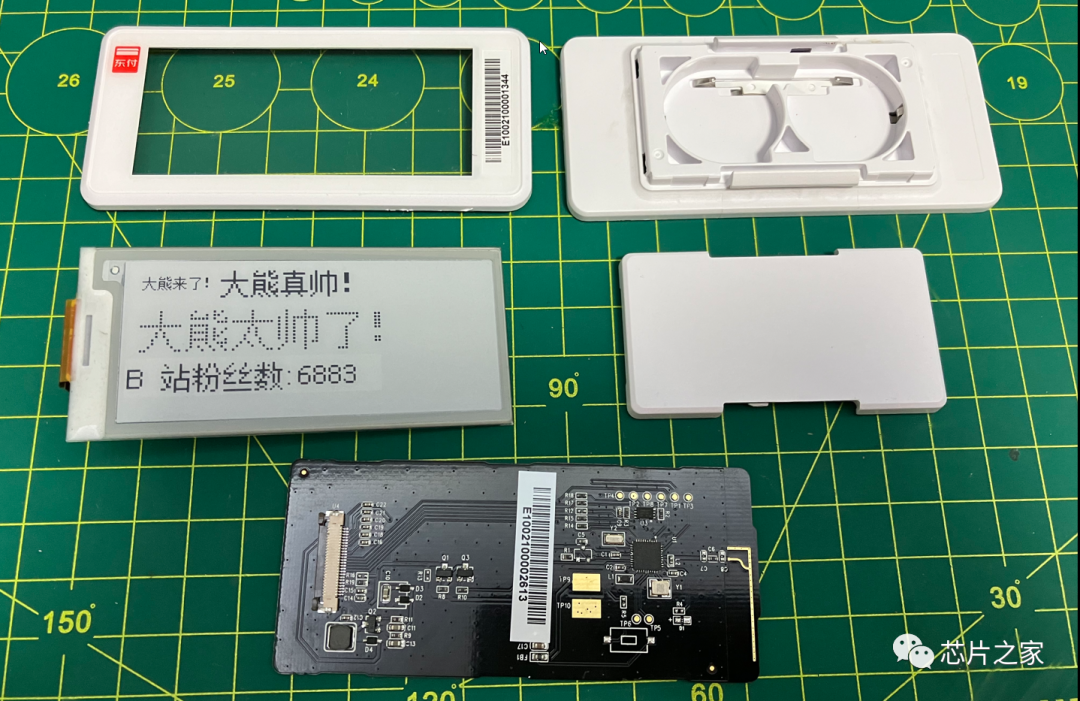

价格合理，2块钱一个不包邮，直接买了N个。。。算了一下一个3.5，然后拿到群去炫耀了下，结果被群友A了一些。进入正题，拆解它：

这款应该是算最好拆解的标价签了，而且可以直接无损的安装还原回去。

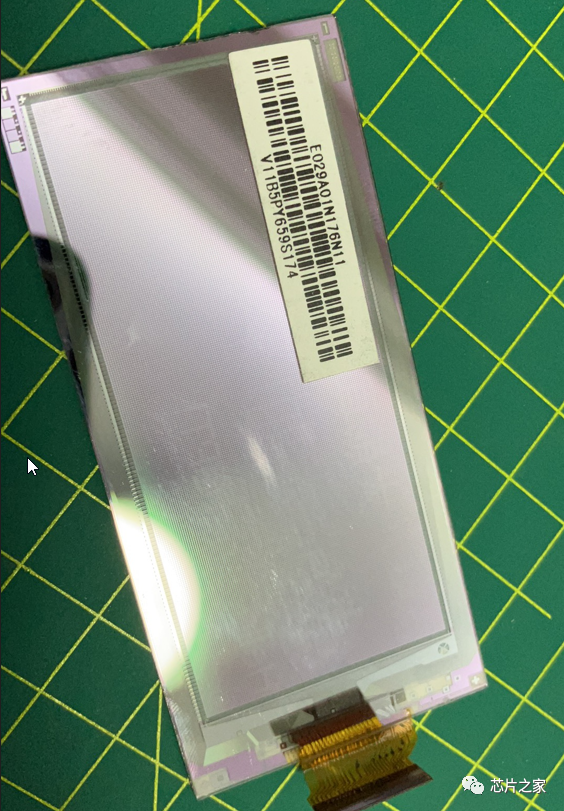

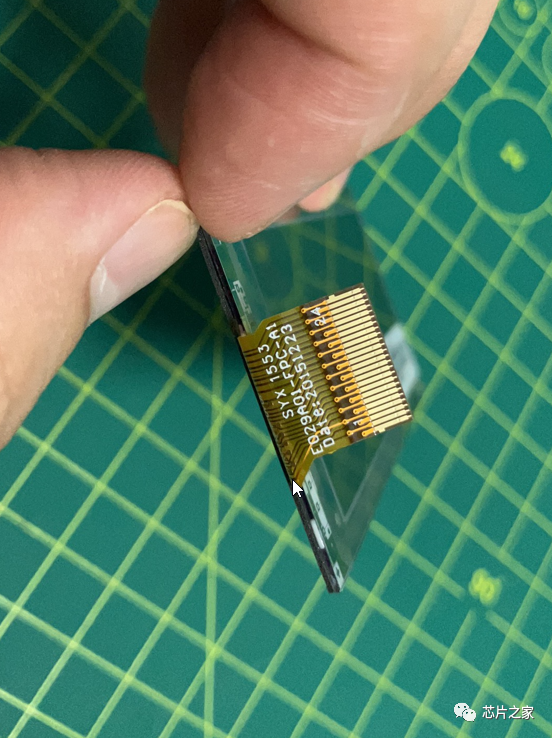

先看看屏幕的型号：E029A01

这款屏幕的型号无论是微雪还是干草干不干，半塘睡不醒，或是撒垃圾车大佬的固件都有适配，所以这次海鲜市场逛值了。

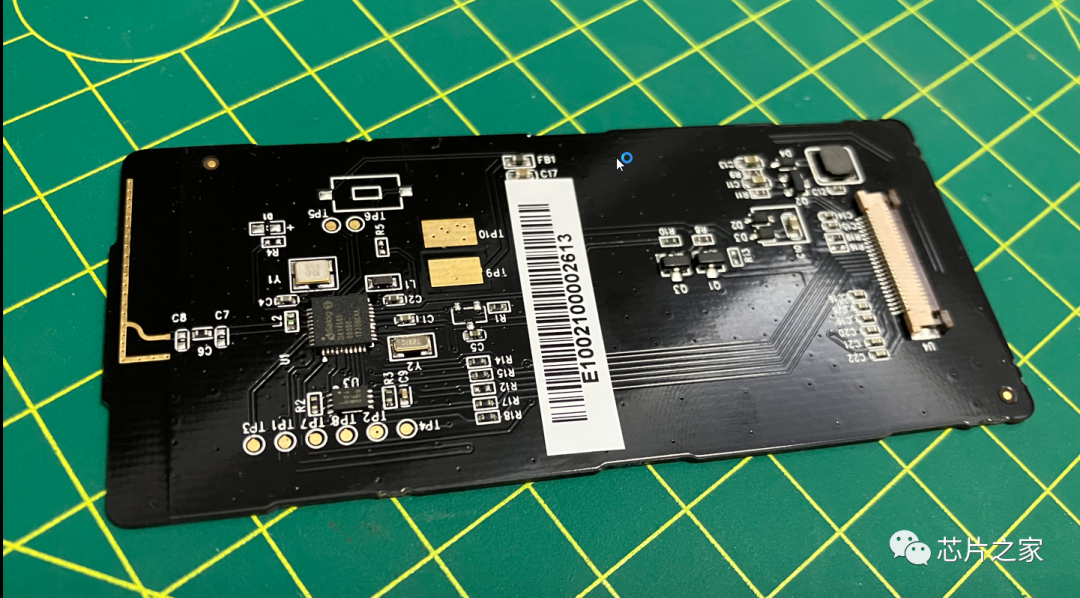

再来看看主板：

哇塞，是瑞萨的DA14585耶，这款芯片是很流行BLE蓝牙，小米手环也用这个来做主控，其他大厂也都用，所以资料上应该还可以，先去下载了下他的数据手册，打开手册看看：

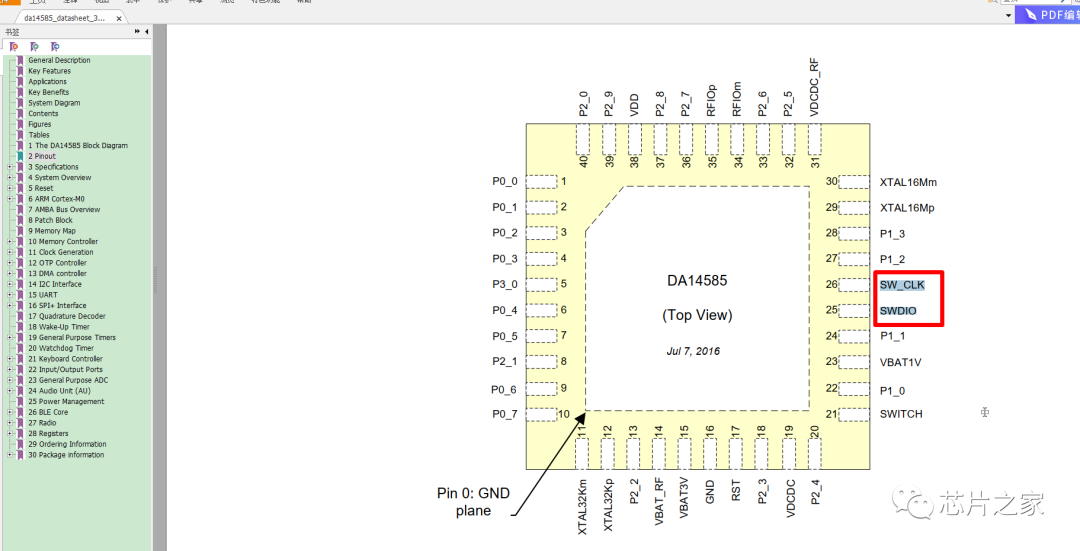

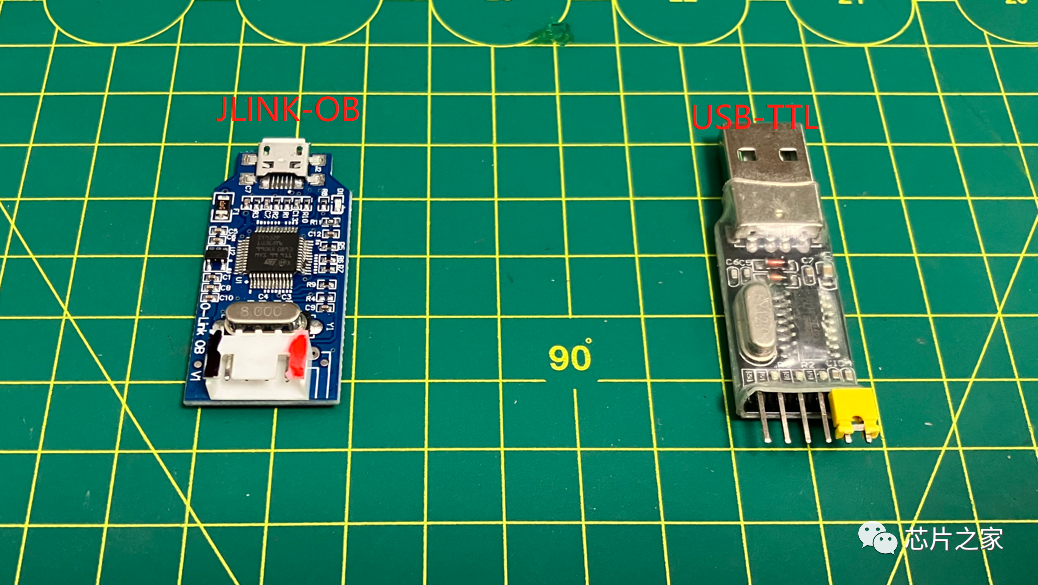

里面有这两引脚，看来可以入侵了，由于手头没好用的JLINK，所以买了个JLINK-OB和TTL：

等它们的同时先用万用表测下板子上的几个金属触点跟芯片的关系，这个就直接上图和数据了：

DA14585芯片调试使用相关口:

• TP4 → RST

• TP2&TP10 →  GND

• TP8 →  P0_5 (RX)

• TP7 →  P0_4 (TX)

• TP1&TP9 →  VBAT 3V

• TP3 →  VDD

• TP6 →  SWDIO

• TP5 →  SWCLK

墨水屏接口：

• BUSY → P2_0

• RST  → P0_7

• DC   → P0_5

• CS    → P2_1

• SDI   → P0_6

• SCK   → P0_0

• PED_POWER   →  P2_3

闪灯IO口：

• D1 → P2_5

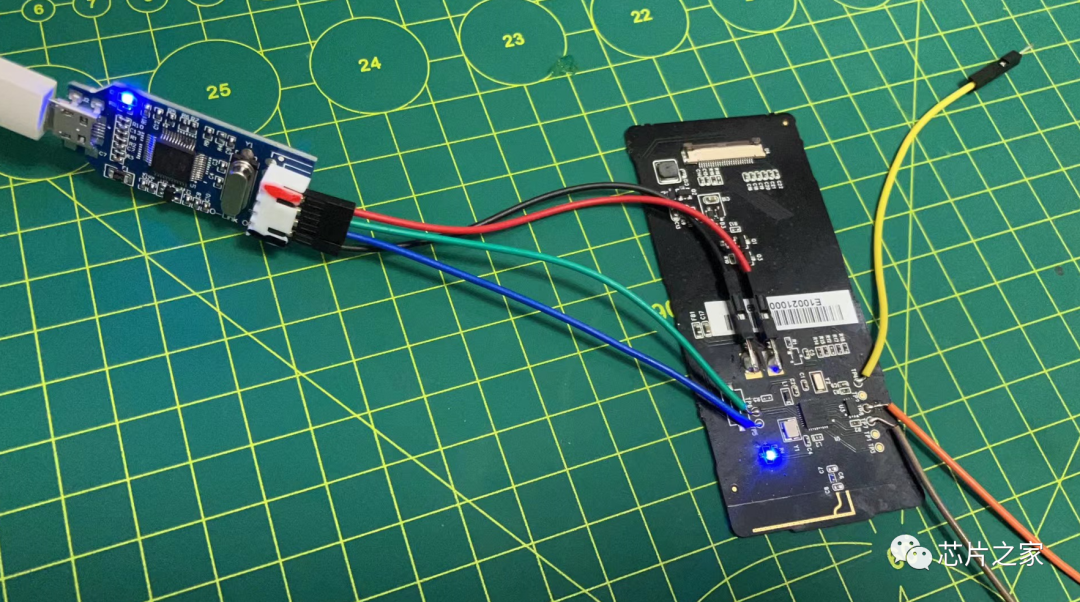

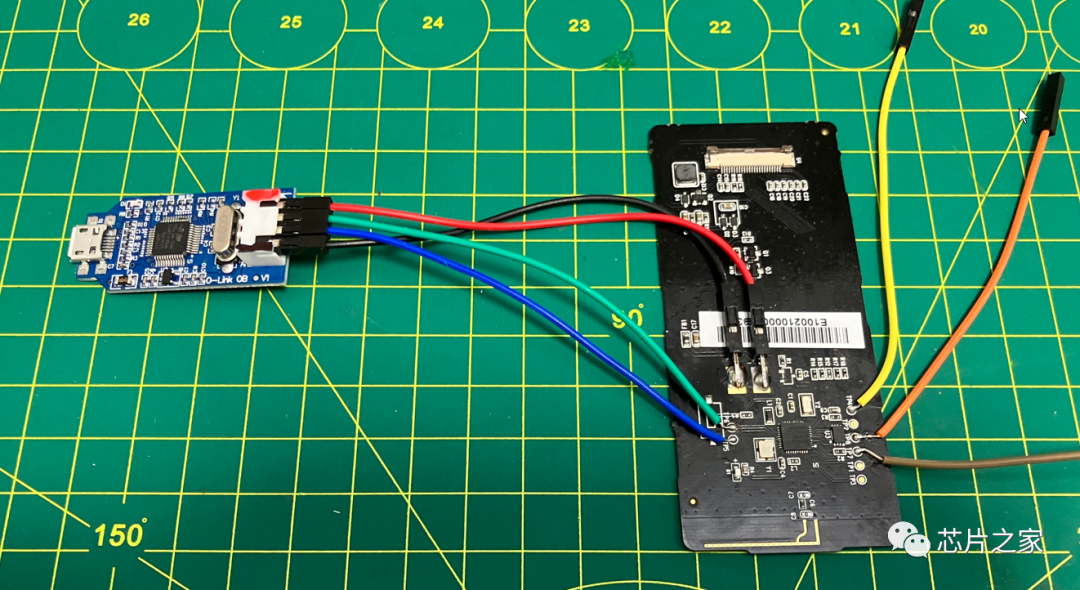

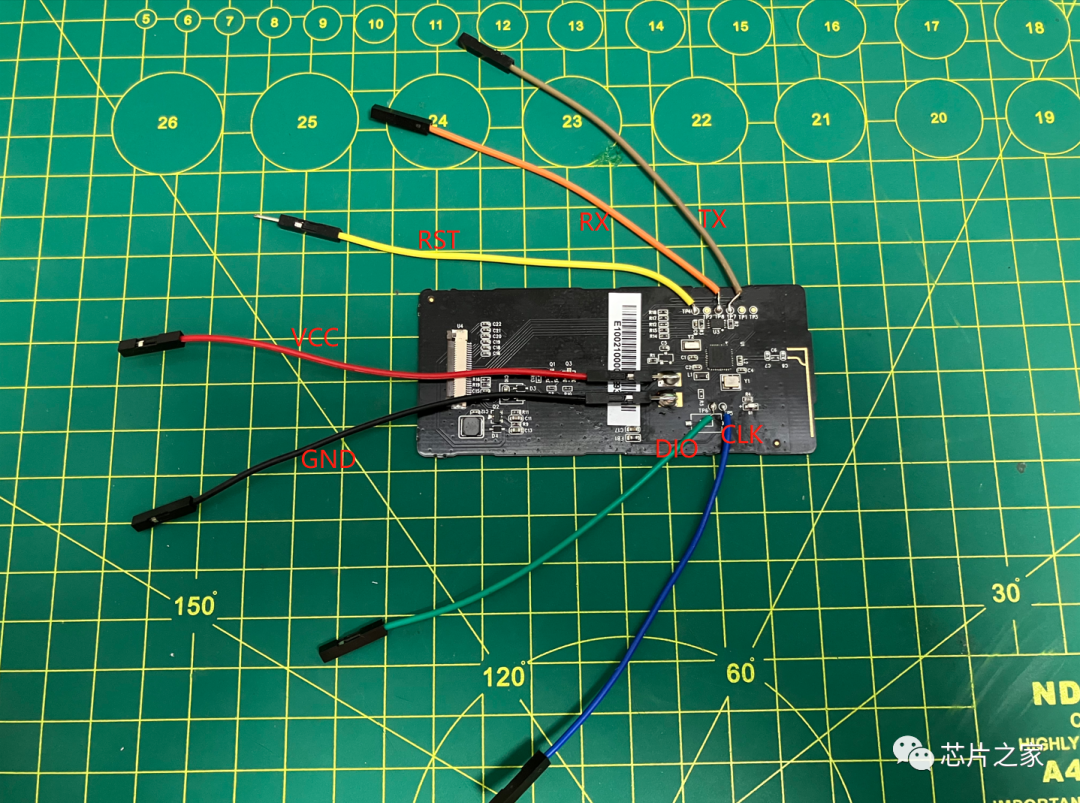

OK，这时候JLINK-OB也到了，我们把它接上：

然后上软件，基本上我就用这个3个

• smartsnippets_toolbox_v5.0.10.2434_windows

• Keil 5.36

• UartAssist.exe

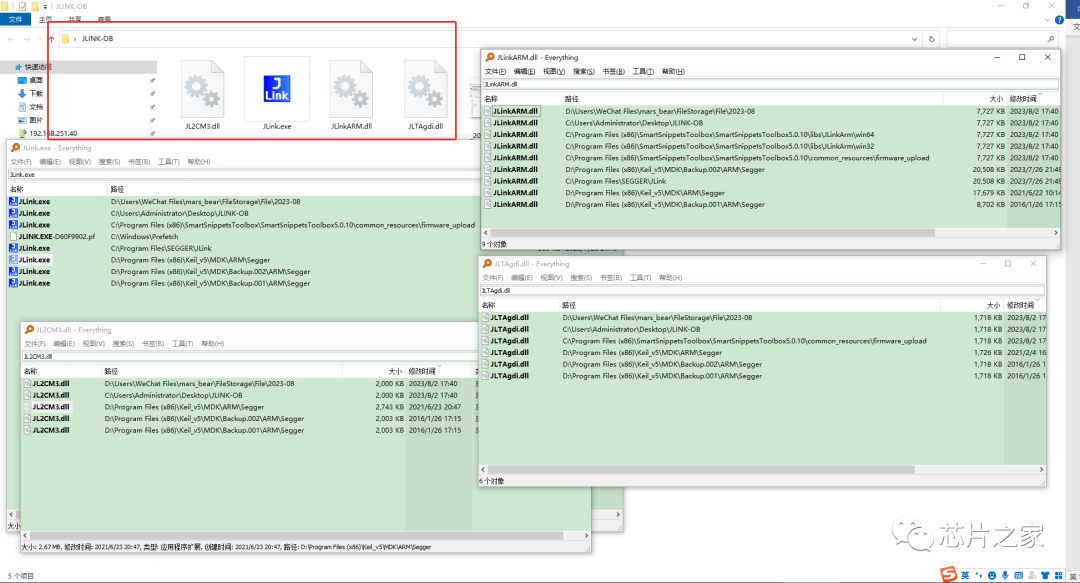

安装好 Keil和smartsnippets_toolbox后，需要把商家给的JLINK-OB的PJ工具给复制到对应的目录；商家会给你几个文件替换破解，然后我们用everything大法来找到这几个文件替换，只要替换SmartSnippets Toolbox v5.0.10和KEIL的安装目录下的就可以了，路径下面图：

TTL后面用的少，因为JLINK-OB可以承接所有工作，所以TTL只是用来看调试信息输出日志。我们先打开DA的 SmartSnippets Toolbox v5.0.10 工具，然后接上JLINK-OB+上面的黑色价签板子，需要焊接好线。

点击NEW

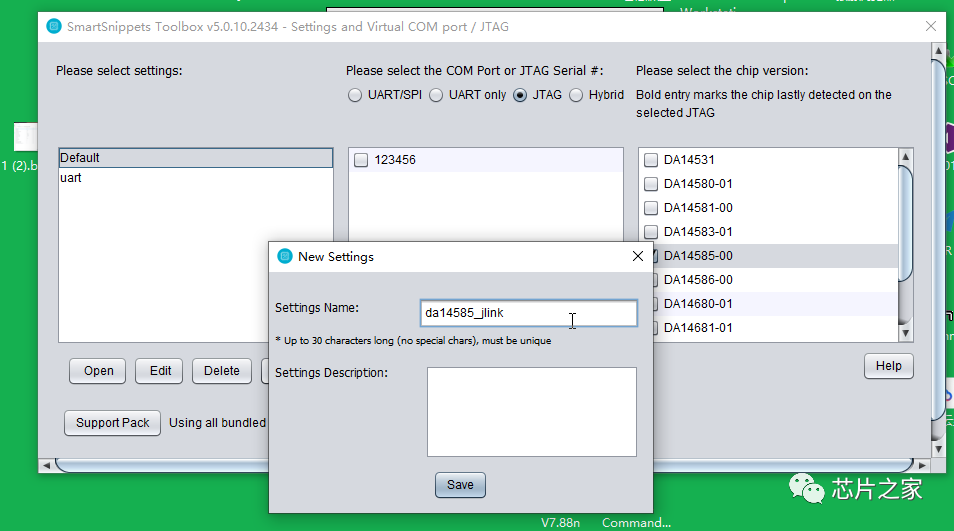

输入名称，随便都可以，然后点SAVE

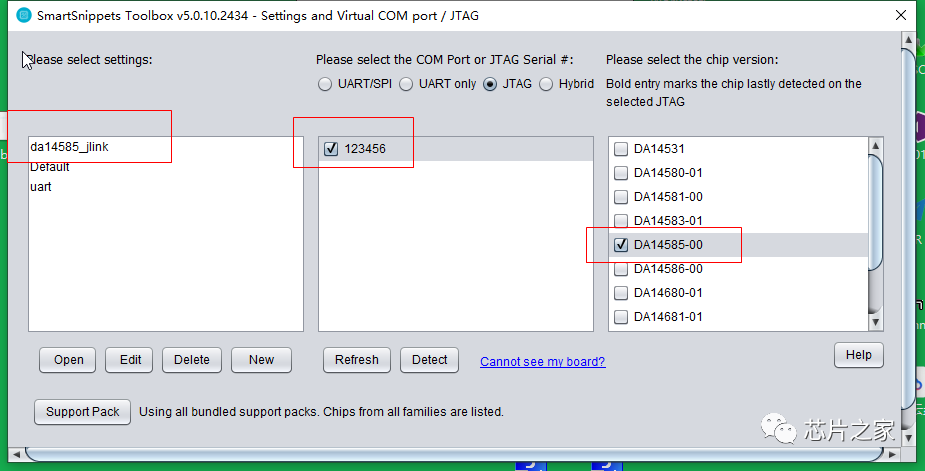

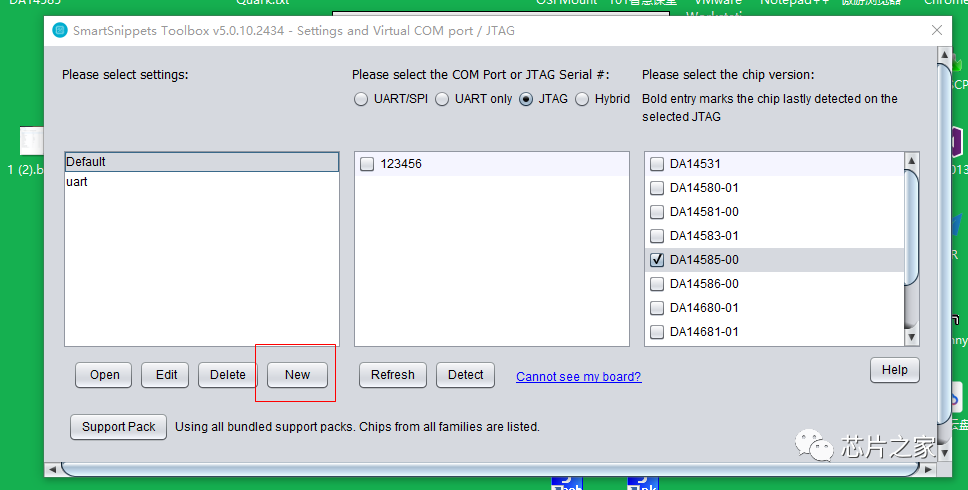

勾选下JTAG的那个ID 123456和芯片DA14585-00，然后点击OPEN

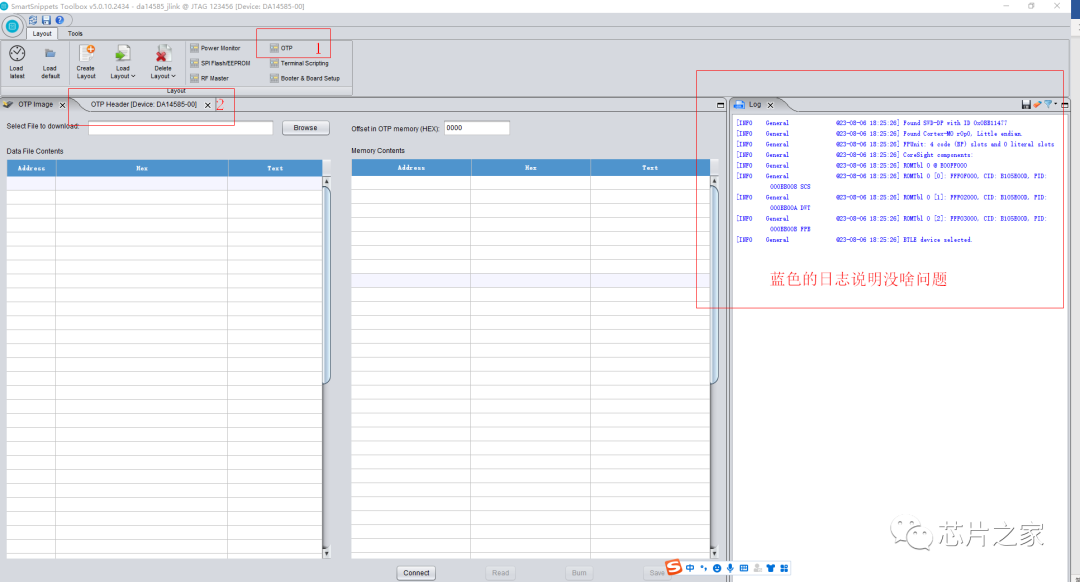

进入后蓝色的日志说明没啥问题，然后再点击1后点击2，查看OTP表

OTP表其实之前在看数据手册和其他教程的时候对它有误解，所以我们先点2看看

此时OTP表还是没有被加载，需要点击下connect，于是点了下，见证奇鸡的时刻了。

完美，日志还是蓝色的，如果有出现红色的日志，有办法的，不慌，一种是用黄色的REST线去碰下红色的VCC线，让他REST下，因为他是高电平复位，所以碰个一两秒三秒啥的，然后再断开JLINK-OB，重新插电，基本上就可以了。

或者可以先不拔掉，先REST下3秒，然后再点connect试试，我基本上都这么试过都可以，然后确实实在不行的话，检测下线的问题，杜邦线插多次就会萎了，换下就好了，还有就是JLINK-OB，我买的这个JLINK-OB居然GND虚焊，导致我每次一动下GND那个线PC就会不断的发出USB拔插掉线上线的声音，所以你们看到的我的JLINK-OB是裸的，其实TB买回来是有热缩管套的。。。所以呢，我就把它热缩管脱掉，拆看了下，GND那边是被虚焊了，自己补一下，现在稳稳的，都不红色报警日志了。

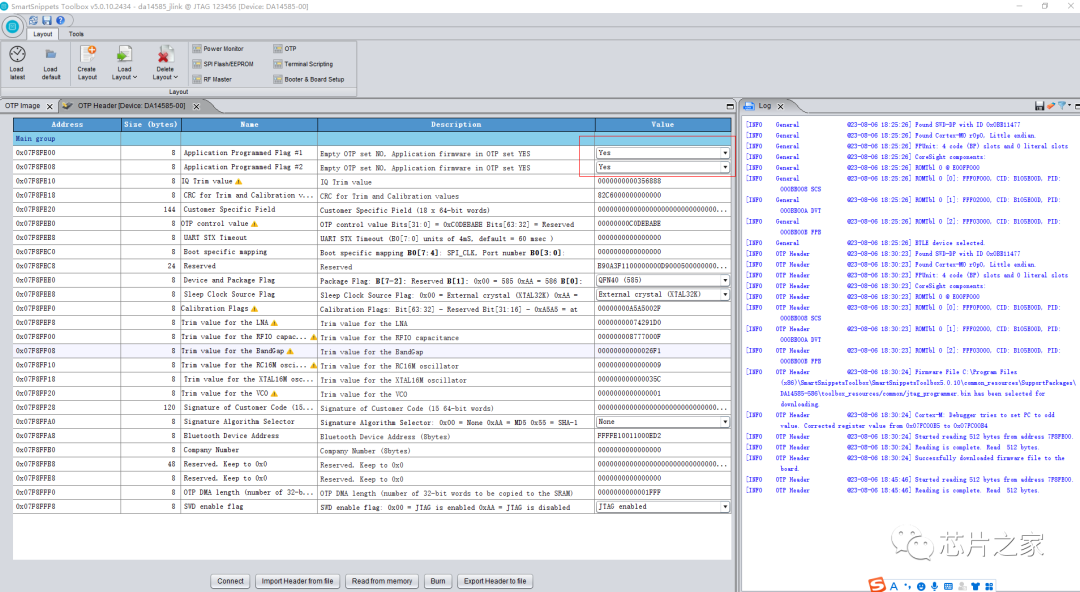

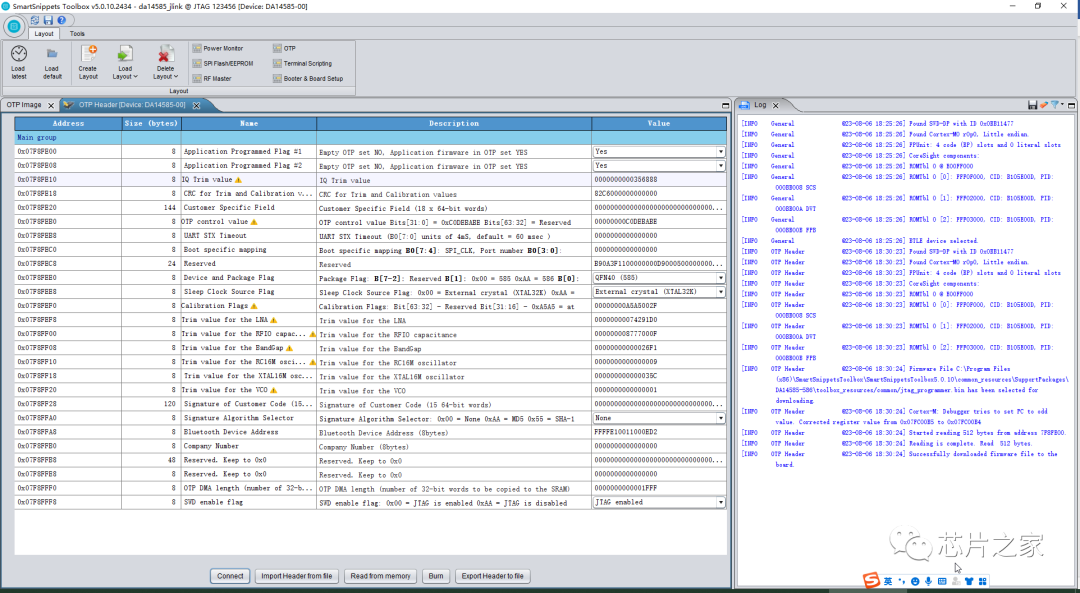

继续之前的，点击了CONNECT之后，可以看到，OTP是被写过的(第一二行显示YES)，这时候是不是有种蓝瘦香菇的感觉？感觉买亏了？

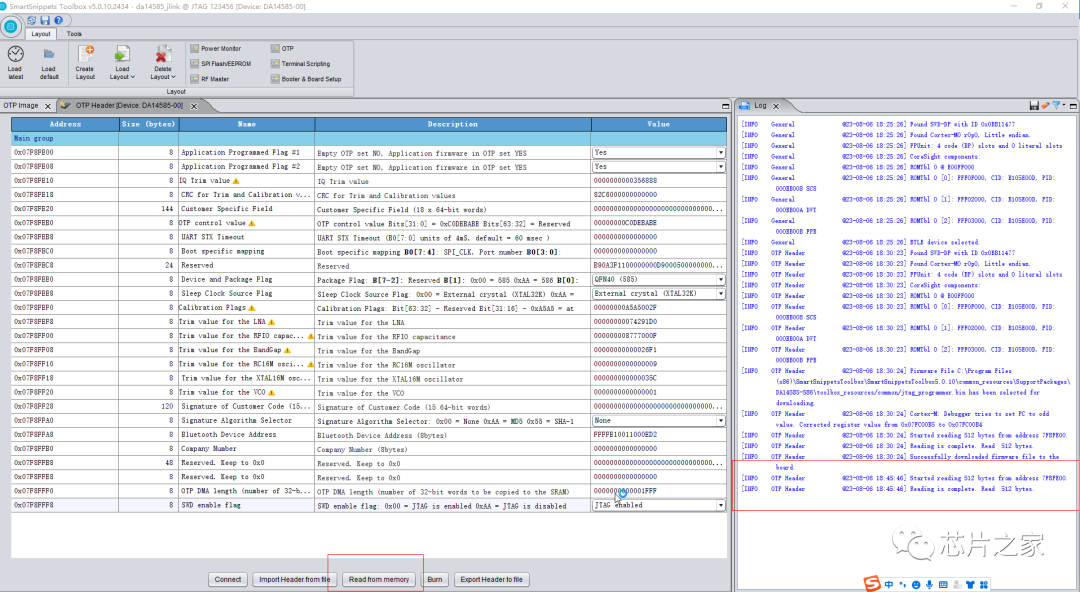

再点下Read From memory 看看有没有奇鸡发生

当。。。嘎了！OTP还是显示 YES，如果没有被OTP的话，应该是显示NO

于是乎又上了海鲜市场搞了一些没有OTP的板子（想把没有OTP的吹下来，焊接替换掉这个有OTP的DA14585芯片的板子上），订单已下，老板人好，是个墨水屏常年玩家，告诉我，其实就算OTP了也可以用的。。。纳里？？？

不过做人还是要厚道点，单我买了，交点学费了吧。所以等没被OTP板子到的时候，我又开始了研究，结合老哥给的资料和信息我来重新对OTP认识下；

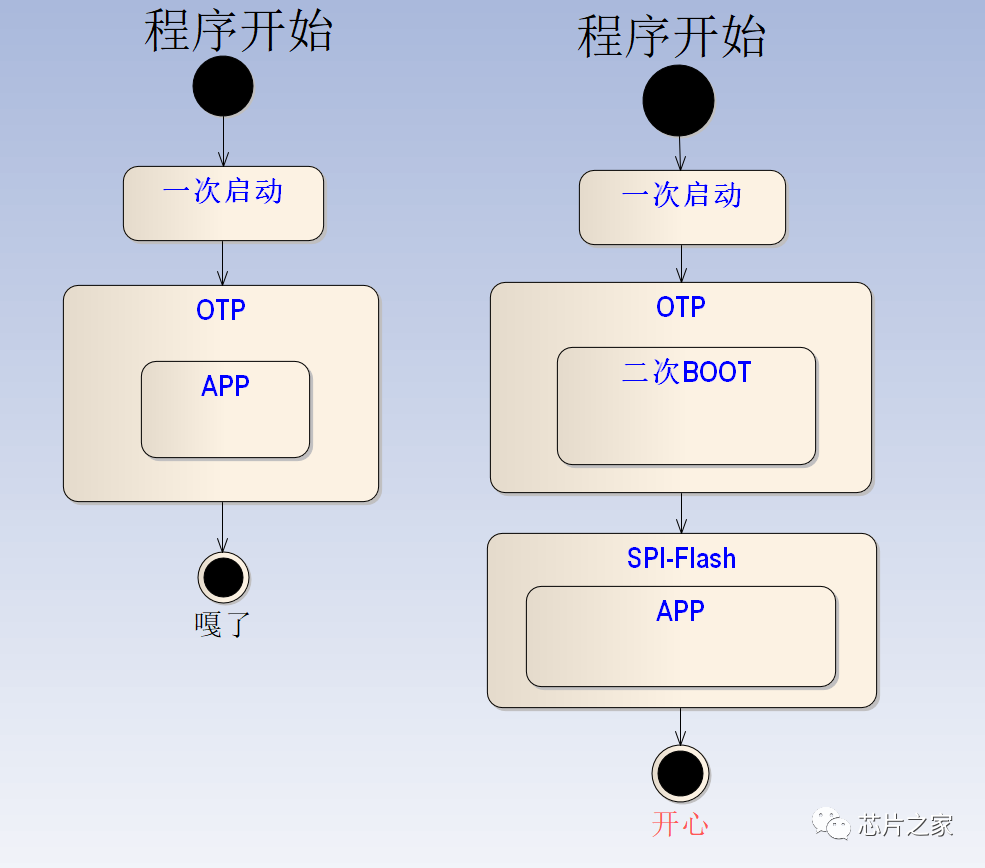

其实OTP这部分，得看厂家的人品了，OTP的意思是一次性的写入，写后就不能更改了，所以英文翻译过来是一次编程one time program，但是这么好的芯片不至于设计成这样吧？所以DA14585这里有提供了一个小技巧（二次启动）；就是如果你不想让别人再用的话，就把程序编写好后生成二进制直接写入OTP，也就是在OTP里面写你自己的APP，启动的时候(一次启动)就直接加载启动到OTP里了；但是如果你想再次使用做开发的话，就不能直接把APP写在OTP里了，那怎么办？那就在OTP里面烧个二次启动BOOT的程序呀，这个二次BOOT结合外部SPI-Flash进行启动，程序APP可以烧到外部SPI-Flash里(所以可以多次刷写APP到SPI里)，但是二次启动的BOOT已经固化到OTP里了；也就是说，OTP里面如果烧录的是二次BOOT的话，那就可以多次利用了，那这个芯片你就继续可以玩，不怕被OTP的限制无法使用。所以捡漏OTP的大致流程是（右边的流程才捡漏哈）：

所以我上面为啥说OTP这部分，得看厂家的人品了；

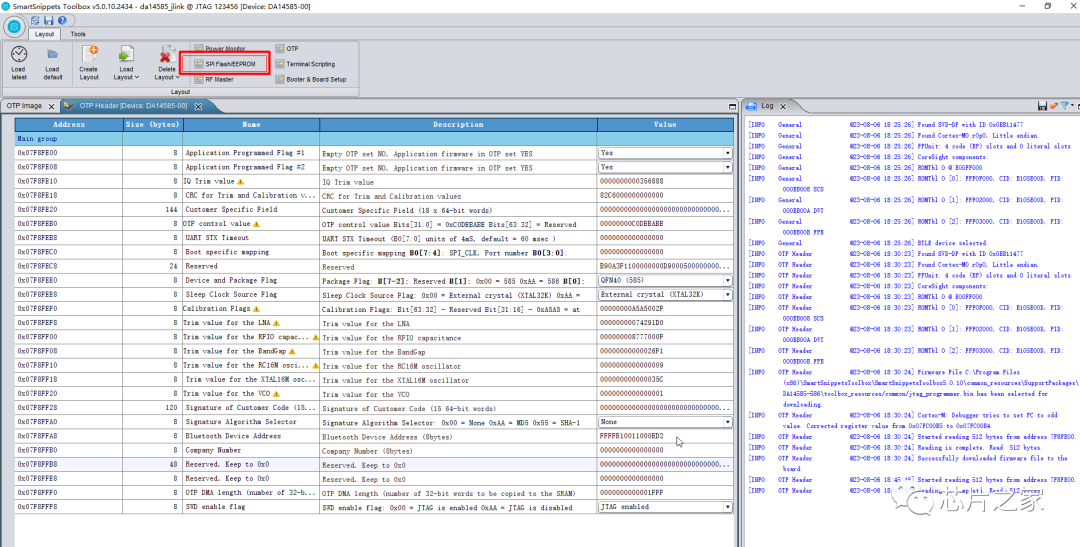

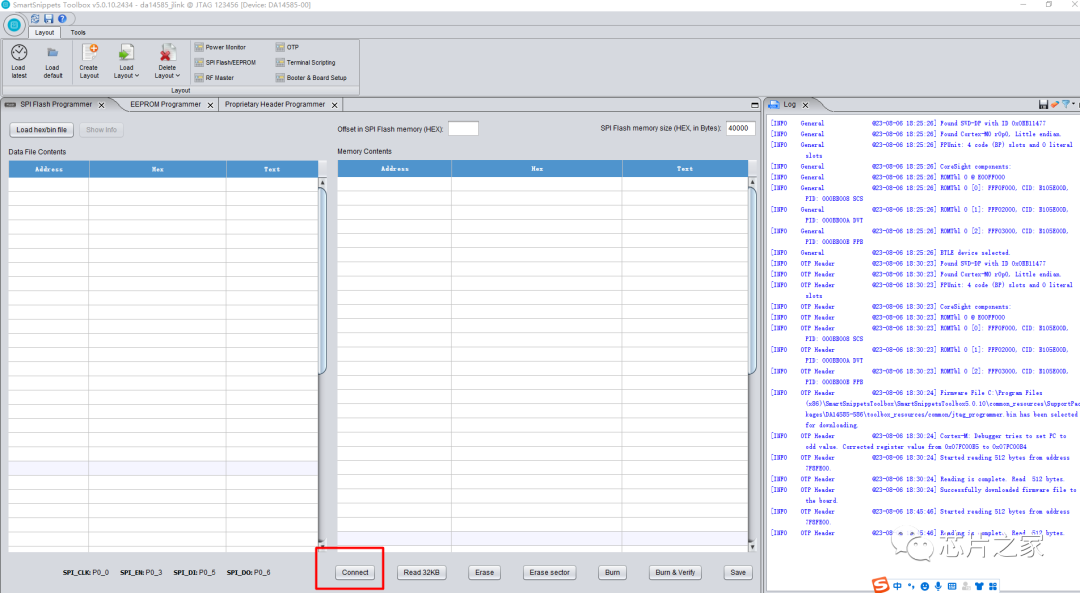

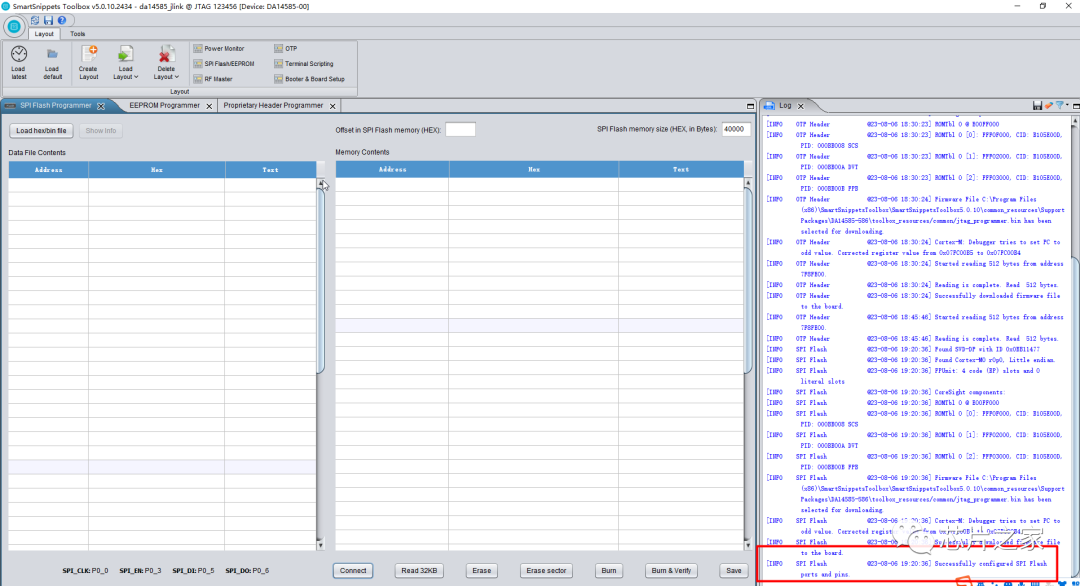

所以对OTP的理解，其实就是取决于买到的芯片里面的OTP装了啥程序，如果是二次BOOT的程序你就开心了，如果是正常的APP程序，你就买嘎了。然而二次BOOT程序厂家一般也都是直接去DA官方下SDK编或者直接有官方编好的HEX的文件拿来用了，基本上都是官方标准的代码，所以大家也可以去下载瑞萨的DA14585X的SDK看，里面有二次BOOT的代码。所以，怎么说呢，如何判断OTP里面是不是写了二次BOOT还是APP，这个本人也暂时无法识别，有知道的老哥哥们教我下，感谢！然后我们继续，既然流程图上是说OTP如果被刷入二次BOOT的话SPI-FLASH应该刷的是APP，所以我们写个APP，烧到SPI-FLASH看看不就可以了？OK，开始前，我们先看看SPI-FLASH是否可以读取，点击红色框，进入SPI-FLASH界面

Connect成功

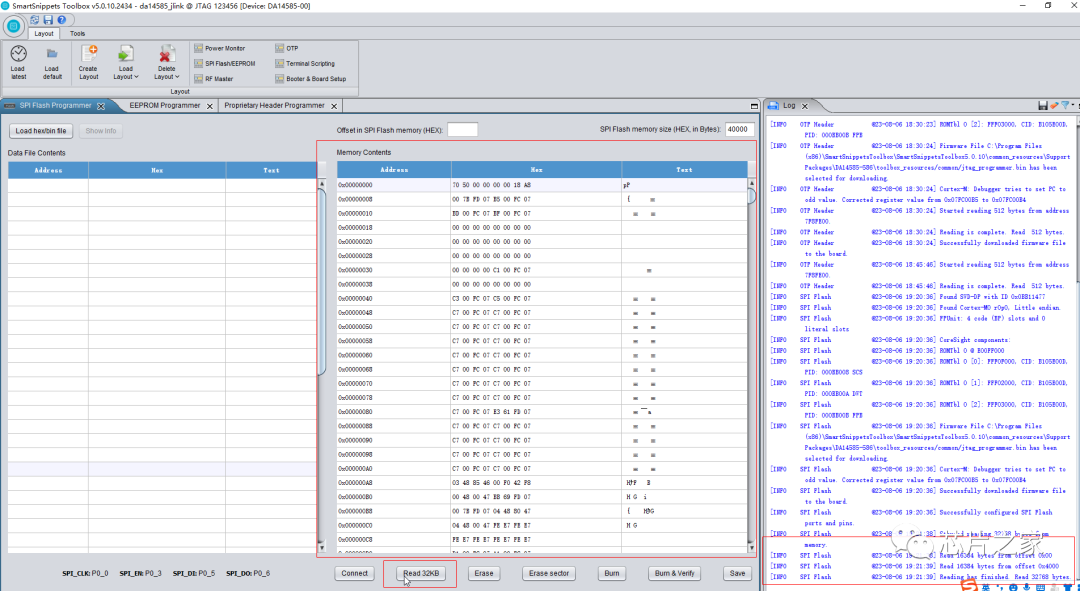

然后读取32K看看，点击 Read 32kb按钮

看来这个地方可以被读取的，也可以被擦除的，所以我们先开始写个闪灯的代码吧。

这个板子其实还可以用来做开发板，因为板子上预留了一个LED灯的空焊接，这个测了下，是跟芯片的P2_5引脚相通，那么就可以闪灯走起来。

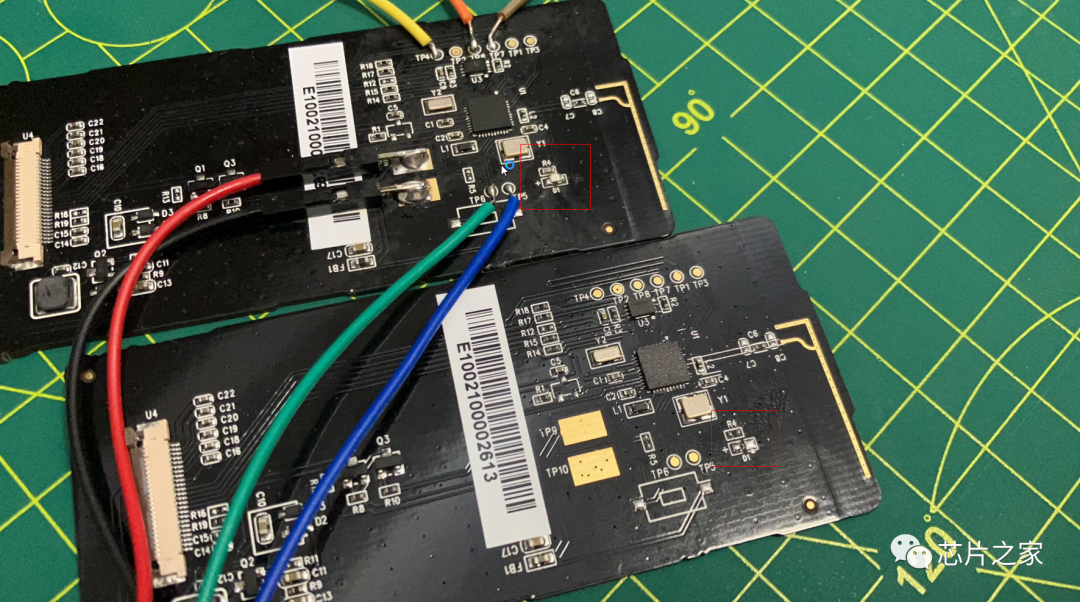

先看下板子对比图，一个是我没焊接灯的，一个是我焊接了灯的，那边我加了个600欧的R4, LED用了0603的以前的料子焊接到D1，上板子是我焊好的，下面图是原来的没有焊R4和D1的对比。

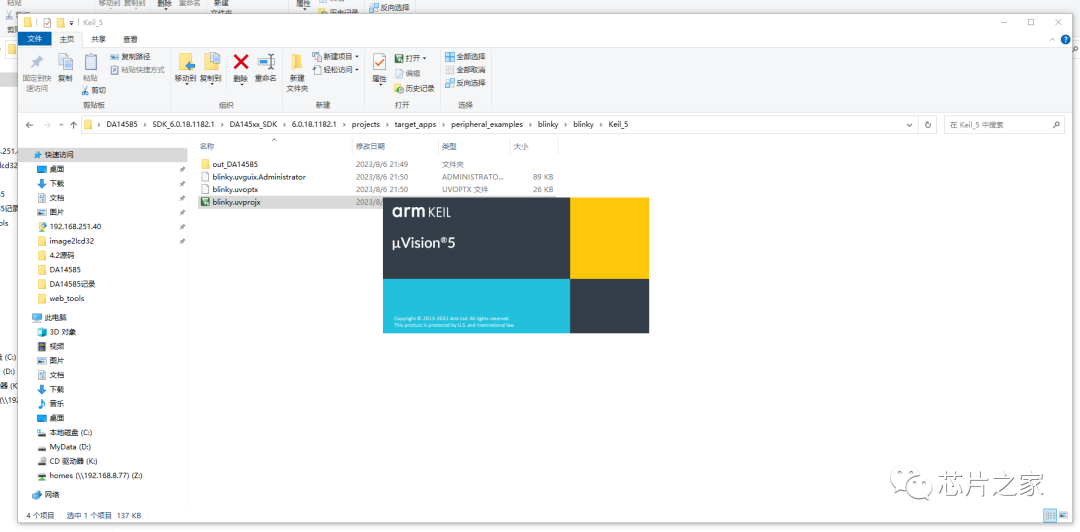

OK，先去官网或者其他渠道下载DA的SDK，我用的是SDK_6.0.18.1182.1，里面自带blink工程，路径参考图片下面的文件路径：

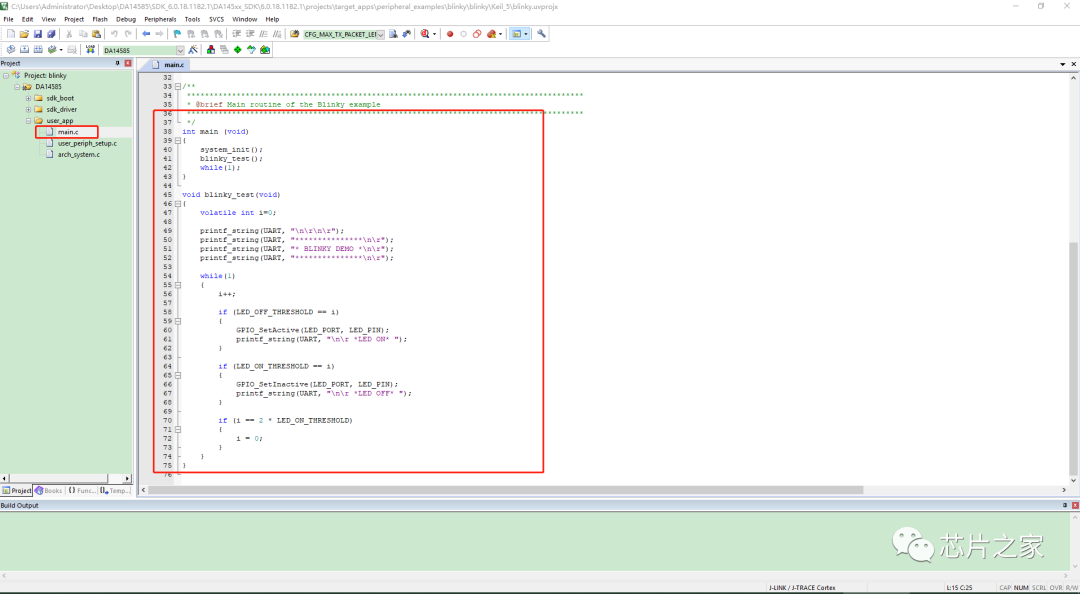

闪灯代码

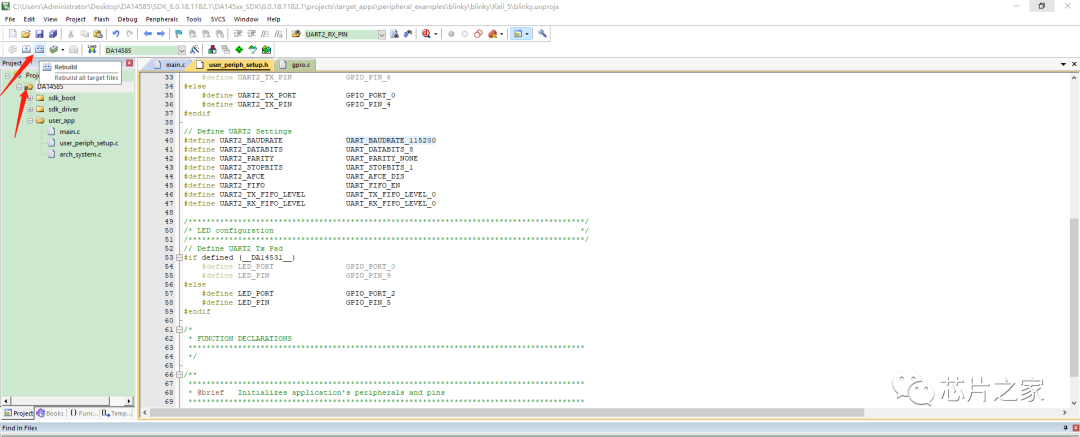

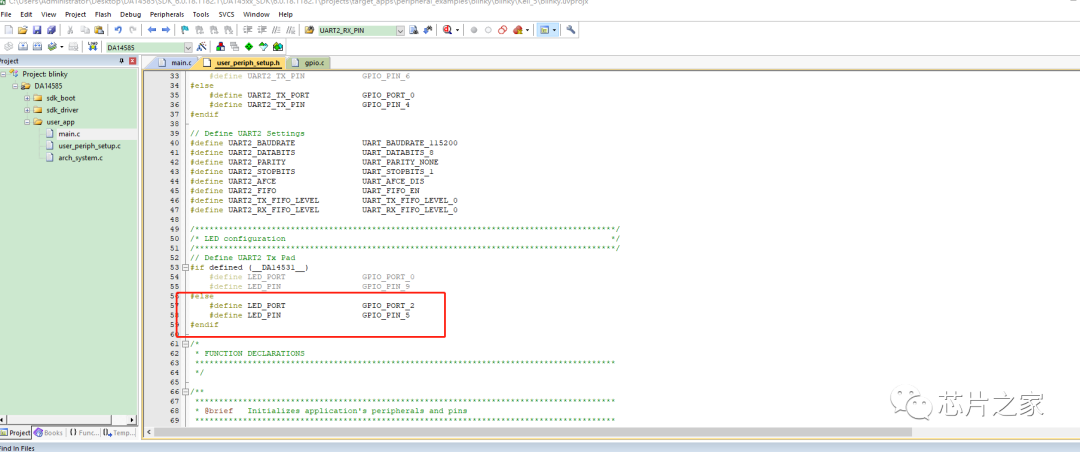

这里我们要修改一下了，因为要闪灯，所以引脚要对得上，先看看代码里面的 LED_PORT和 LED_PIN是多少。

好家伙是1和0，那么就跟我们的P2_5对不上了，代码中的Port 就是P 下划线5就是PIN，所以P2_5对应的代码就是 GPIO_PORT_2 和 GPIO_PIN_5，改它！

顺便看下上面的串口P0_4，这个跟我们黑色板子对得上，所以不需要改。

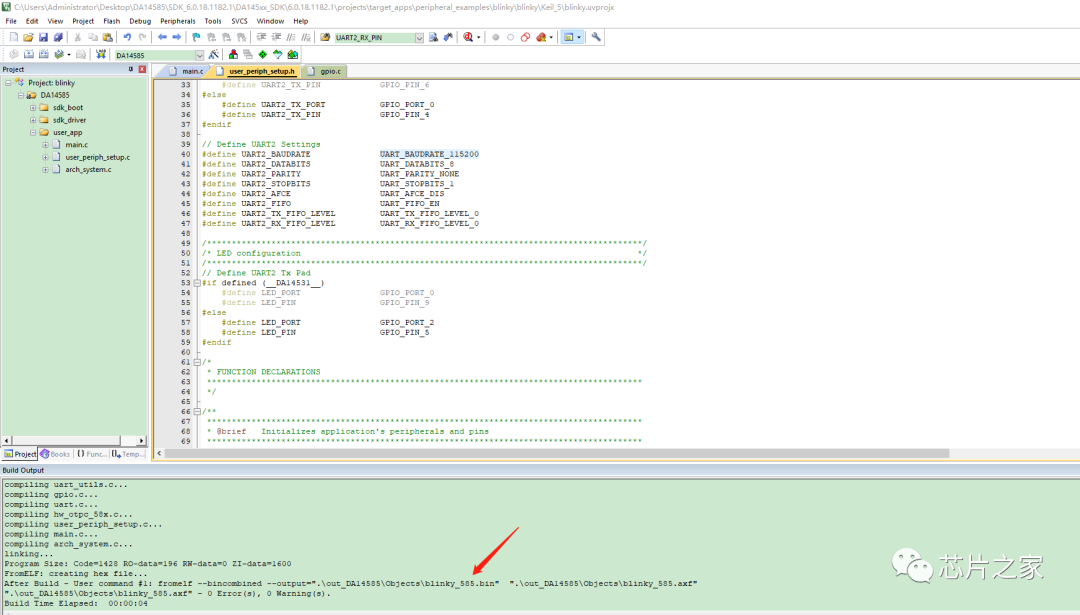

选一下工程DA14585,点Rebuild

很快就构建完成了，基本上没有报错，妥妥的生成了bin文件。

然后我们进行DEBUG看看，灯闪不闪，先进行JLINK设置

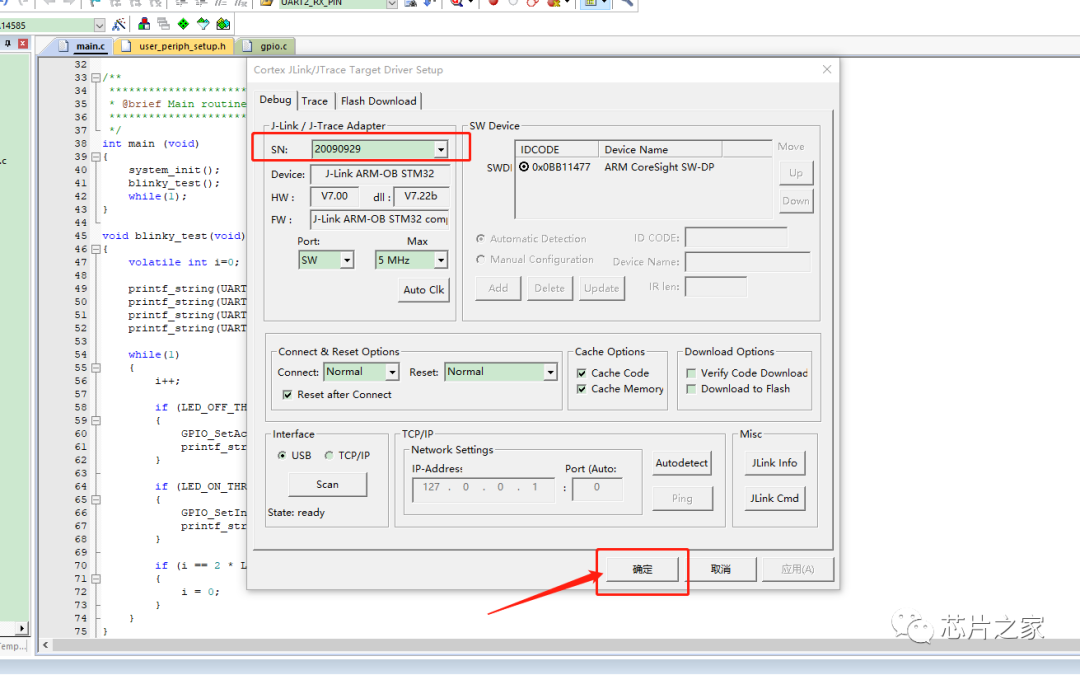

点击魔法棒-切换到DEBUG标签页面USE选择JLINK，然后点击Settings

如果你有插着JLINK-OB并且替换好商家给的那几个DLL和EXE的话，这里就会显示这些信息：

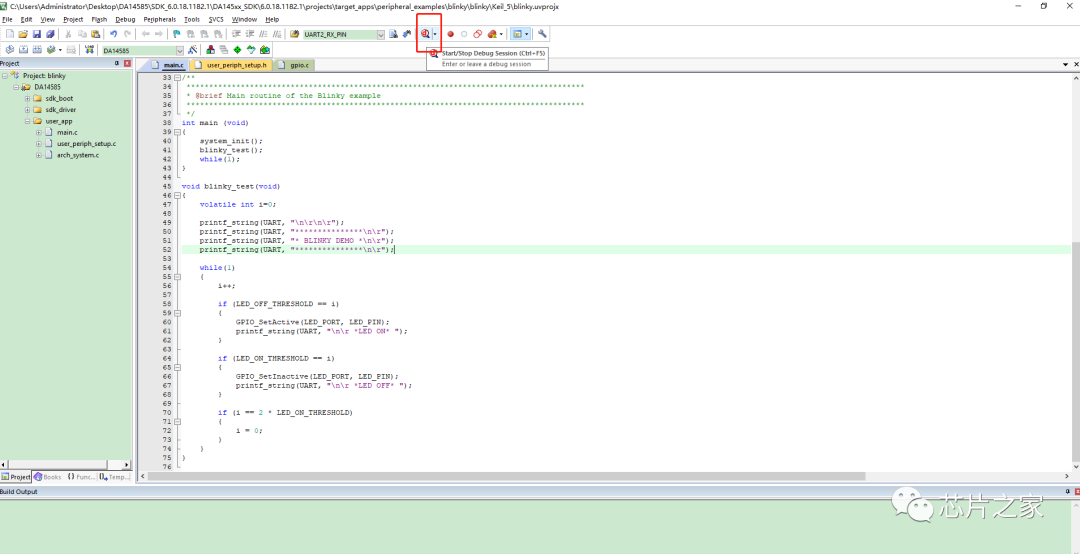

都不用动，点击确定就好，外面的那个点击OK就好。然后我们开始点DEBUG按钮

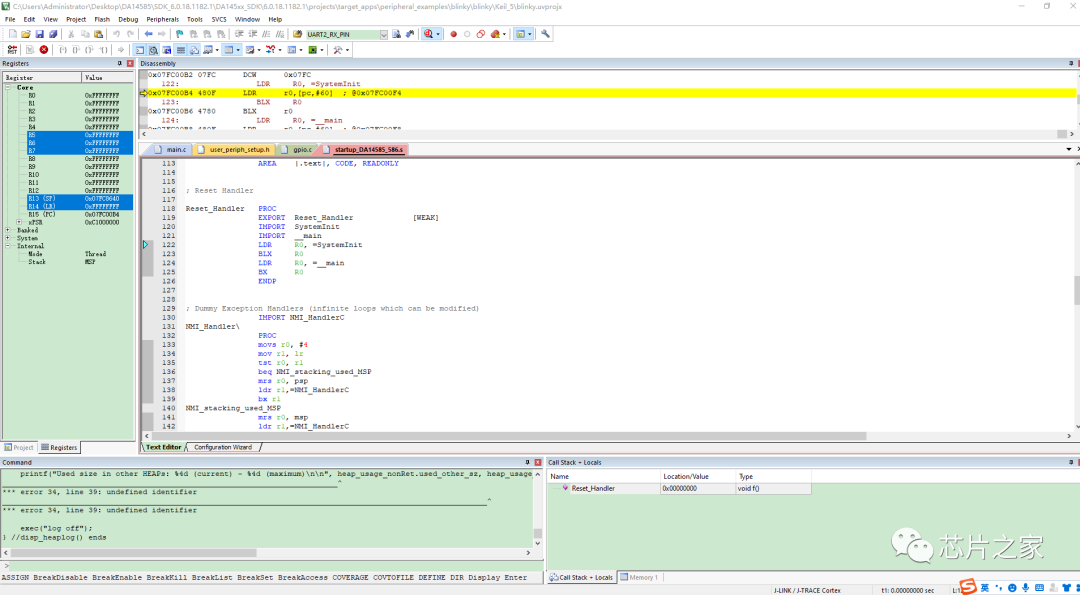

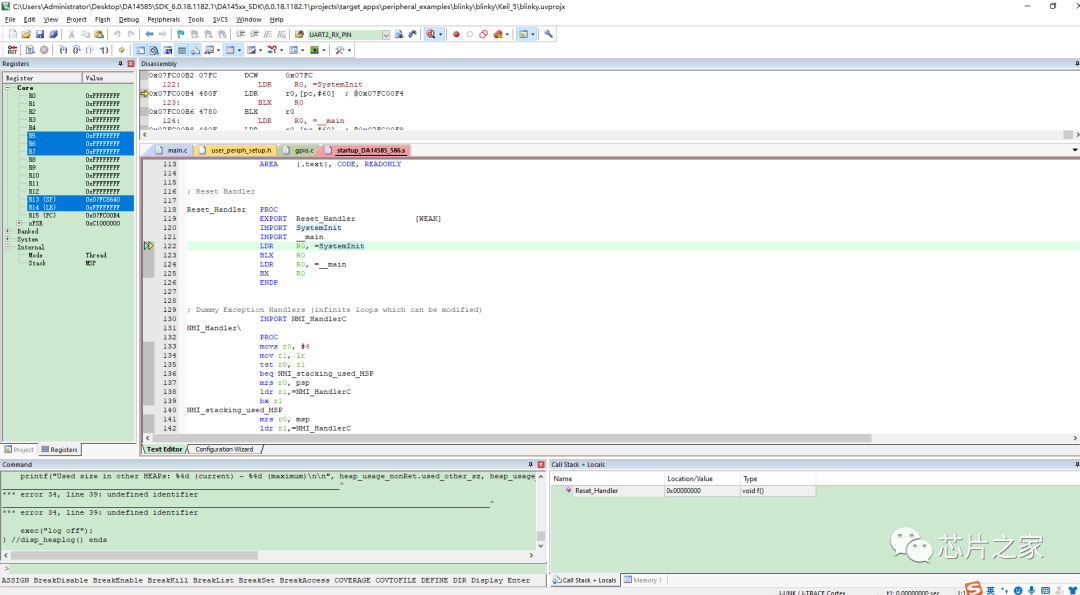

到汇编这个页面不用管，直接按F5

按F5后

完美成功闪亮。

本节我们就只是熟悉开发环境，点灯，感兴趣的同学关注下等待我们下一节的更新。

关于墨水屏的学习，希望大家Enjoy，我们一步一步的会进行更多开源好玩儿项目的开源。
