使用组合加载压缩(CLC)测试夹具测试聚合物基复合材料的压缩性能

标准概览

材料

• 复合材料

测试类型

• 压缩

标准

• ASTM D6641

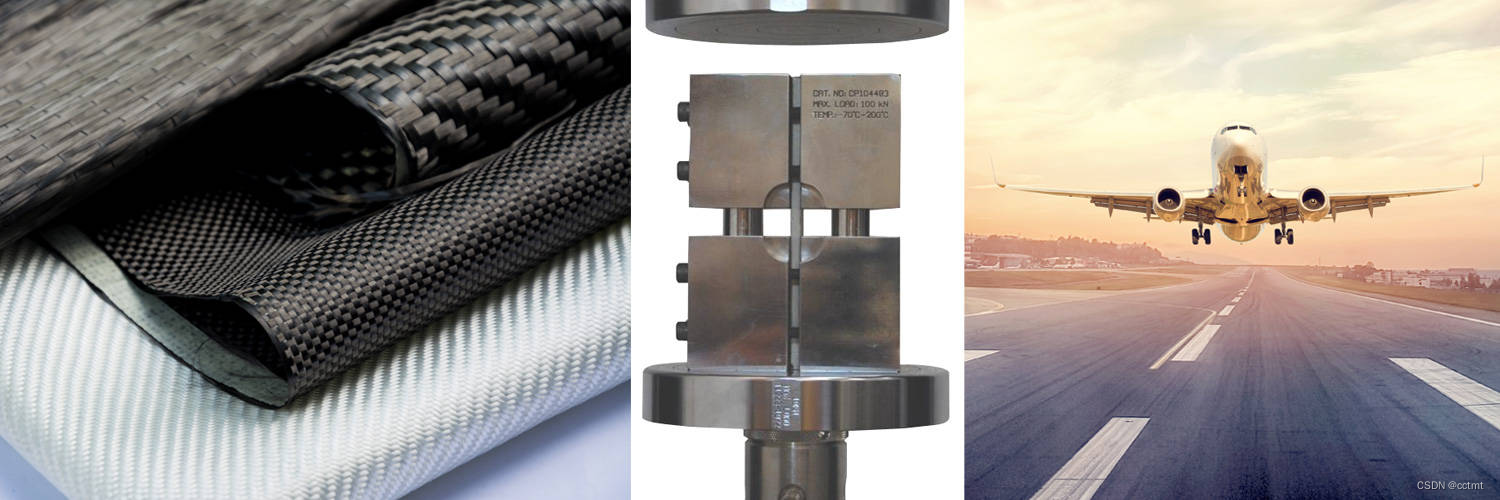

ASTM D6641是使用组合加载压缩(CLC)测试夹具确定聚合物基复合材料的抗压强度和刚度特性的测试标准。本试验方法设计用于产生主要用于航空航天工业的聚合物基体的压缩性能数据，用于研究和开发、质量保证以及结构设计和分析。ASTM D6641可用于测试单向(0°层向)复合材料以及多向复合层压板，织物复合材料，短切纤维复合材料和类似材料。

测试夹具

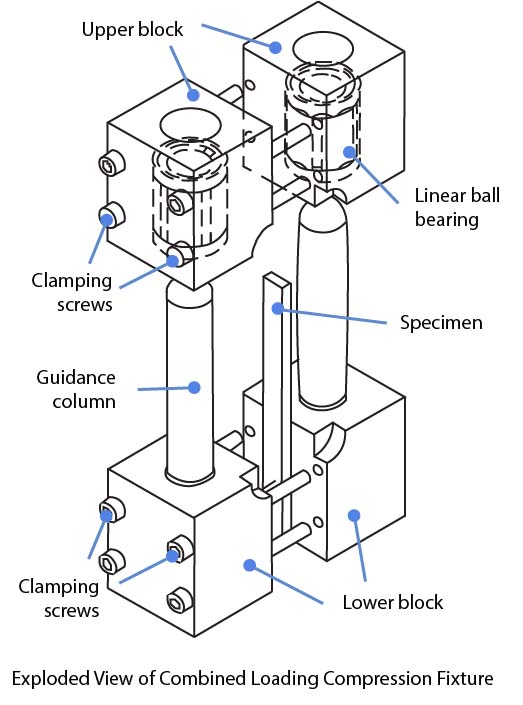

一个CLC测试夹具，如CP104483是执行ASTM D6641测试所必需的。夹具被放置在两个压缩平台之间，这两个压缩平台对夹具施加压缩力，从而使试样受到剪切和端载荷的组合。



材料测试系统

ASTM D6641在高强度通用测试系统上表现最佳，例如机电式试验机与试验软件。虽然大多数复合材料可以用250kN容量的系统进行测试，但实验室测试更大范围的材料可能会受益于更高容量的系统。应使用AlignPRO夹具以确保准确的结果。

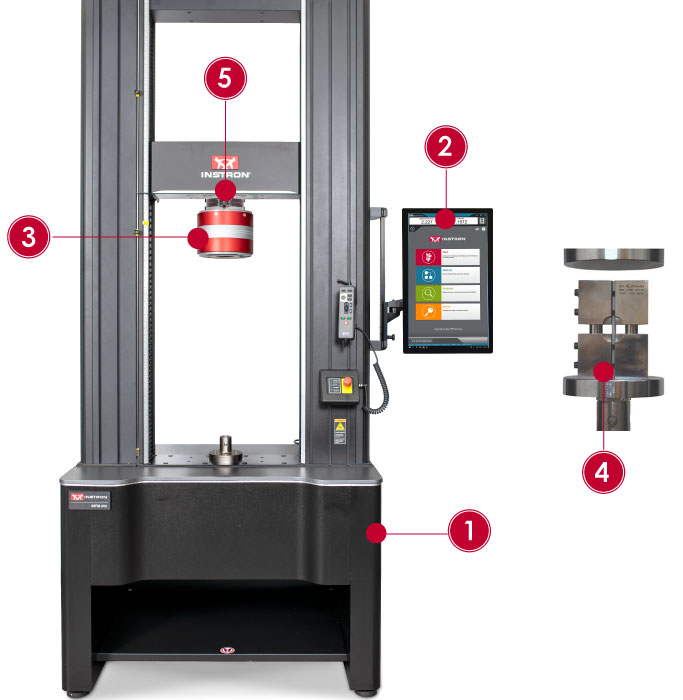

ASTM D6641测试装置
6800系列通用测试系统
通用试验软件
称重传感器
定制测试夹具
对中器

提示和技巧

根据需要，标本可以不加标签(程序A)或加标签(程序B)。试验成功的一个要求是试样两端在试验过程中不发生挤压。无标签试样通常适用于低正交异性材料:例如，织物、短切纤维复合材料和层压材料，层压厚度最多为50%或同等厚度。高正交异性的材料，包括单向复合材料，通常需要标签。

最重要的结果是用Chord法确定的抗压强度、抗压应变和抗压泊松比。除了这些计算之外，每个试样的破坏模式都记录了标准中描述的适当的破坏代码。

更多信息，请详见ASTM D6641。
