全自动比表面及孔隙度分析仪BET

有需要测试的小伙伴欢迎联系，用户昵称就可以加v咨询

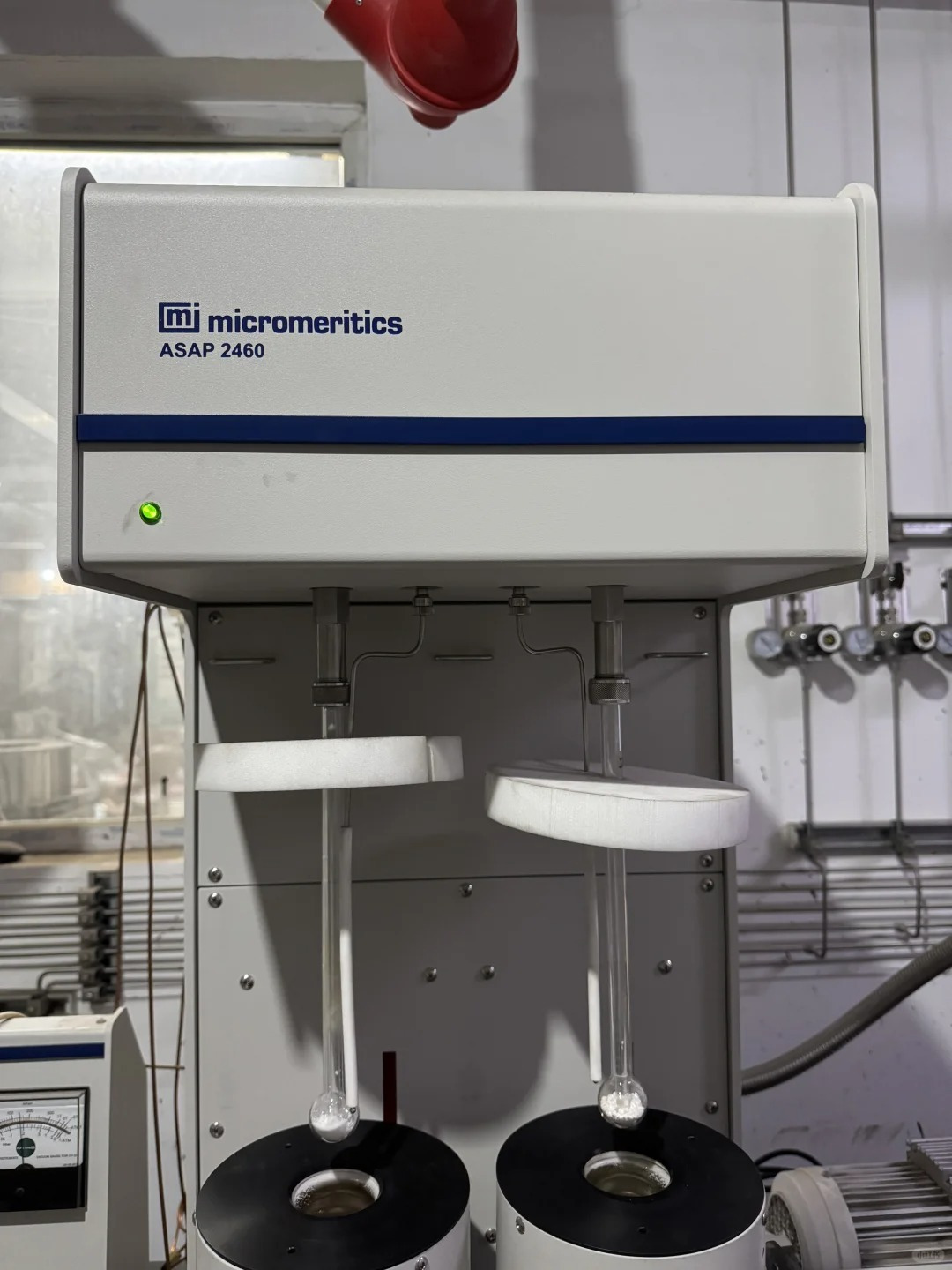

仪器型号麦克ASAP2460

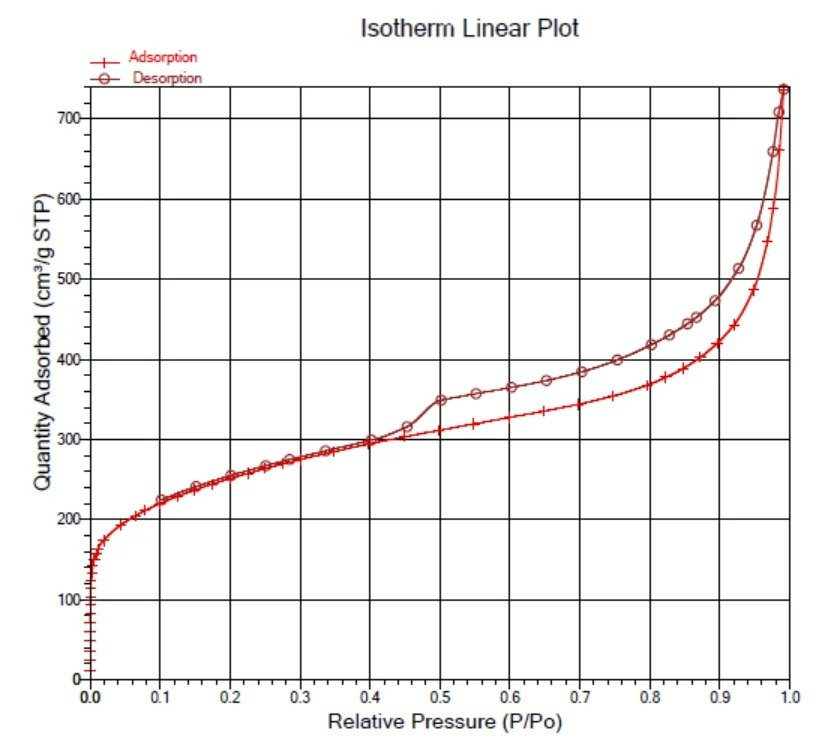

项目简介： BET物理吸附仪目前主要应用于多孔材料的比表面积与孔结构的分析，其利用固体材料的吸附特性，借助气体分子作为“量具”来度量材料的表面积和孔结构，可测试材料的比表面积、总孔容、孔径分布和吸脱附曲线等数据； 常用的吸附质气体有氮气，二氧化碳，氩气，氢气等； 可测试的孔径范围包括微孔（孔直径φ＜2nm）和介孔(2 nm ≤ φ ≤ 50 nm)； 介孔模式：包含介孔范围内等温吸脱附曲线，比表面积，孔容、孔径分布等数据； 全孔模式：包含微孔和介孔范围内等温吸脱附曲线，比表面积，孔容、孔径分布等数据； 比表面积模式：只有p/p0在0.05-0.35之间得到比表面积数据，没有等温吸脱附曲线和孔容孔径等数据。

样品要求：

1. 对于氮气吸附，样品要求如下（若提供的样品量不足则保证不了结果的准确性）: （1）比表面积有大概预期的前提下，可用公式：比表面积（m2/g）*样品量（g）=15-20m2来大致确定所需样品量，测试老师会根据实际情况来确定测试样品量。针对比表面积大于400m2/g的样品，为了减少称量误差，建议样品量不要少于50mg。预约时请写清楚比表面积范围，如果由于样品量少导致结果不准确，我们一般不安排复测。 （2）在不知道比表面积情况下，一般测试全孔和微孔模式质量要100mg以上（前提是样品中有微孔），测试介孔模式需要250mg以上。

2. 一般都是粉末样品，如是颗粒状请尽量物理粉碎得比较小，一般要求在3mm以下 ，总质量满足1.中的公式要求的样品量。为方便取样，请不要用自封袋装样。

3. 脱气温度要求在样品稳定温度范围内，不能超过熔点温度的二分之一！！真空脱气实际温度要比烘箱高,如果样品加热易分解或爆炸需要提前沟通，否则后续有问题需自行承担。
