Altium Designer如何用AGND、DGND组织不同器件的引脚，同时处理好不同网络之间的直接连通

先说好，本帖不讨论有没有必要区分AGND和DGND，只是在需要区分的时候确保可以分得明确。

首先原理图上想区分就要用两个网络标识，模拟器件的地接AGND，数字器件的地接DGND或者直接写作GND。照这法子，起码元件布局的时候会留意就近摆放。

然后在PCB上，两个地各走一边，那么如果希望一点接地，总有短接的时候。这个短接点可以用一条线路直接画在两个地之间来实现，但是这样DRC会报错。

于是就有0R电阻的方案，也有焊锡跳线短接的方案。

不太在乎的就直接忽略DRC报错，但是设想一下如果AGND是铺铜的，在短接之后电路有改动需要重新铺铜，那么重新铺的时候Altium就会自动绕过那段短接线，形成断路。因此这个简单的操作还要多几个不必要的步骤。

其实我以前离最终解决方案已经很近了，只有一步之遥：做过一个类似贴片电阻的封装，只不过在PCB库里面直接用一根铜线把两个焊盘短接了。然后用这个元件当作桥接跳线放在两个不同网络之间。不过Altium在DRC的时候没有放过这个位置，不同网络间的导体接触统统算断路。

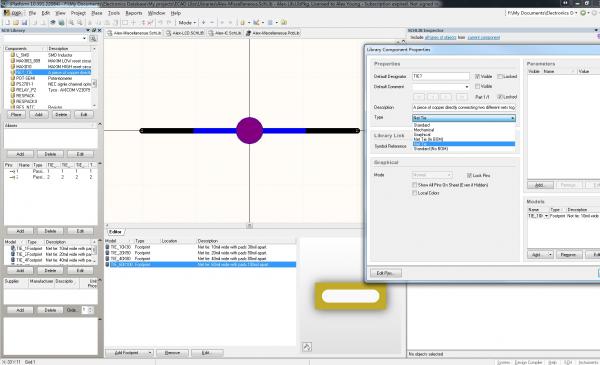

实际上Altium照顾到了这种需求，但是没有多少人用到，这就是Net Tie。这个功能在创建原理图库的时候可以找到。如果我当初把这一个下拉菜单选对了，那一步就成功了。仔细看type下面的选项：

把这个元件当作导线放到星星接地线路的交汇点就OK了。
