RT-Thread OPENMV4-STM32H7H7-PLUS开发板的BSP说明

RT-Thread OPENMV4-STM32H7H7-PLUS开发板的BSP说明

简介

本文档为 OPENMV官方H7-PLUS开发板的 BSP (板级支持包) 说明。

主要内容如下：

• 开发板资源介绍
• BSP 快速上手
• 进阶使用方法

通过阅读快速上手章节开发者可以快速地上手该 BSP，将 RT-Thread 运行在开发板上。在进阶使用指南章节，将会介绍更多高级功能，帮助开发者利用 RT-Thread 驱动更多板载资源。

开发板介绍

OPENMV4-H7-PLUS 是 OPENMV公司推出的一款针对 STM32H7系列设计的 Cortex-M7 开发板。

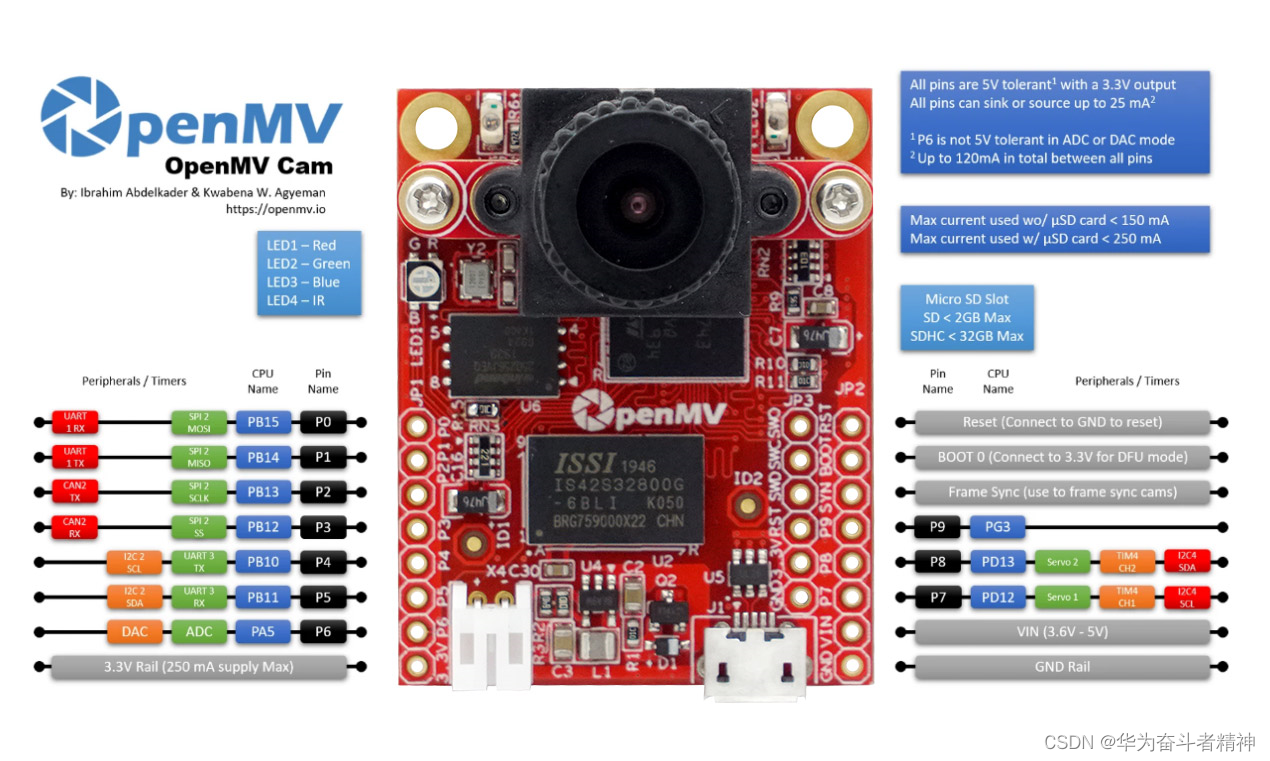

开发板外观如下图所示：

该开发板常用 板载资源 如下：

• MCU：STM32H743IIK6，主频 480MHz，2MB FLASH ，1M RAM , Core Mark Score: 2400
• 常用外设
  • RGB：3个，LED_R （红色，PC0）, LED_G(绿色，PC1), LED_B（蓝色，PC2），
  • SRAM: 32MB
  • QSPI FLASH: 32MB
• 调试接口，标准 SWD

开发板更多详细信息请参考 OpenMV4 H7 Plus开发板介绍。

外设支持

本 BSP 目前对外设的支持情况如下：

片上外设	支持情况	备注
GPIO	支持
USART	支持	USART1(PB14 TX)(PB15 RX)
SDRAM	支持	IS42S32800 BANK1
QSPI FLASH	支持	W25Q256JV
SDIO	支持	USD-1040310811
USBCDC	支持
RTC	支持
CAMERA	支持	OV5640
DCMI	支持
I2C	支持	I2C1(PB8 SCL)(PB9 SDA); I2C2 (PB10 SCL)(PB11 SDA)

使用说明

使用说明分为如下两个章节：

• 快速上手

  本章节是为刚接触 RT-Thread 的新手准备的使用说明，遵循简单的步骤即可将 RT-Thread 操作系统运行在该开发板上，看到实验效果 。

• 进阶使用

  本章节是为需要在 RT-Thread 操作系统上使用更多开发板资源的开发者准备的。通过使用 ENV 工具对 BSP 进行配置，可以开启更多板载资源，实现更多高级功能。

快速上手

本 BSP 为开发者提供 MDK4、MDK5 和 IAR 工程，并且支持 GCC 开发环境。下面以 MDK5 开发环境为例，介绍如何将系统运行起来。

硬件连接

使用数据线连接开发板到 PC，打开电源开关。

编译下载

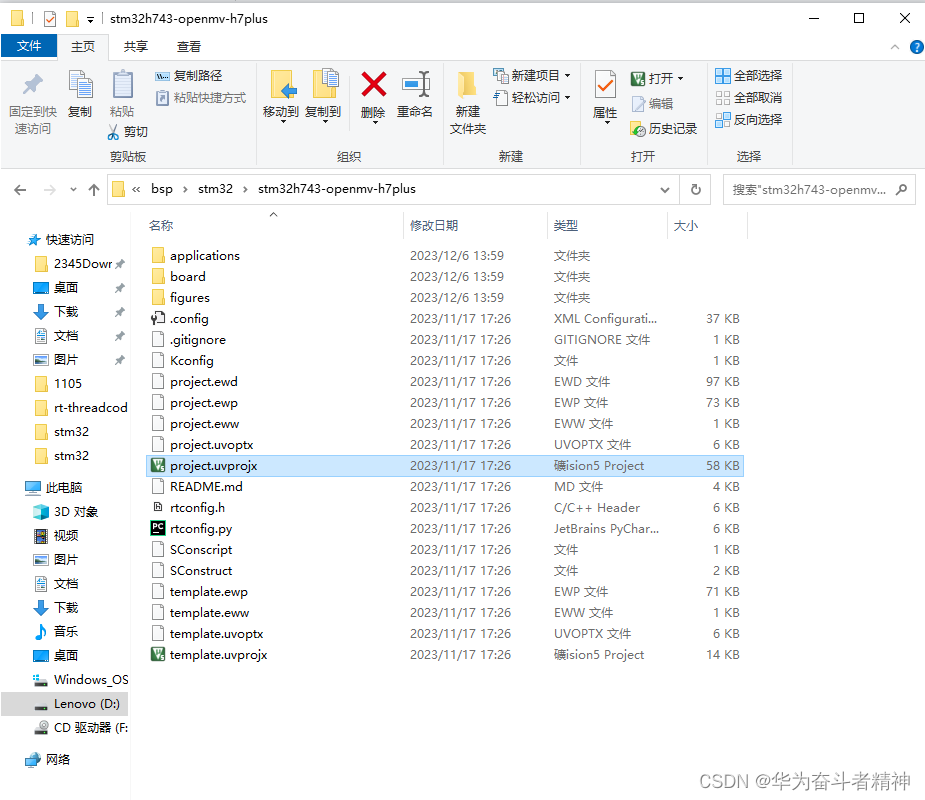

双击 project.uvprojx 文件，打开 MDK5 工程，编译并下载程序到开发板。

工程默认配置使用 ST-LINK 仿真器下载程序，在通过 ST-LINK 连接开发板的基础上，点击下载按钮即可下载程序到开发板

运行结果

下载程序成功之后，系统会自动运行，红色的 LED_R 以 500MS 周期闪烁。

串口通信需要使用USB转TTL连接USART1。在终端工具里打开相应的串口（115200-8-1-N）, 复位设备后，可以看到 RT-Thread 的输出信息:

 \ | /
- RT -     Thread Operating System
 / | \     4.0.2 build Oct  2 2019
 2006 - 2019 Copyright by rt-thread team
msh >

注意：由于BSP默认开启USBCDC，与shell的交互需通过虚拟串口。

进阶使用

此 BSP 默认开启了 GPIO 、 USART1、QSPI FLASH、USBCDC和CAMERA的功能，如果需使用更多高级功能，需要利用 ENV 工具对BSP 进行配置，步骤如下：

1. 在 bsp 下打开 env 工具。
2. 输入menuconfig命令配置工程，配置好之后保存退出。
3. 输入pkgs --update命令更新软件包。
4. 输入scons --target=mdk4/mdk5/iar 命令重新生成工程。

本章节更多详细的介绍请参考 STM32 系列 BSP 外设驱动使用教程。

注意事项

• 开机时如果不能打印 RT-Thread 版本信息，请重新选择 PC 端串口调试软件的串口号或将 BSP 中串口的 GPIO 速率调低

示例代码

…\bsp\stm32\libraries\HAL_Drivers\drv_usbd.c

/*
 * Copyright (c) 2006-2023, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2019-04-10     ZYH          first version
 * 2019-10-27     flybreak     Compatible with the HS
 */

#include <rtthread.h>

#ifdef BSP_USING_USBD
#include <rtdevice.h>
#include "board.h"
#include <string.h>
#include <drv_config.h>

static PCD_HandleTypeDef _stm_pcd;
static struct udcd _stm_udc;
static struct ep_id _ep_pool[] =
{
    {0x0,  USB_EP_ATTR_CONTROL,     USB_DIR_INOUT,  64, ID_ASSIGNED  },
#ifdef BSP_USBD_EP_ISOC
    {0x1,  USB_EP_ATTR_ISOC,        USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x1,  USB_EP_ATTR_ISOC,        USB_DIR_OUT,    64, ID_UNASSIGNED},
#else
    {0x1,  USB_EP_ATTR_BULK,        USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x1,  USB_EP_ATTR_BULK,        USB_DIR_OUT,    64, ID_UNASSIGNED},
    {0x2,  USB_EP_ATTR_BULK,        USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x2,  USB_EP_ATTR_BULK,        USB_DIR_OUT,    64, ID_UNASSIGNED},
    {0x3,  USB_EP_ATTR_BULK,        USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x3,  USB_EP_ATTR_BULK,        USB_DIR_OUT,    64, ID_UNASSIGNED},
#endif
    {0x4,  USB_EP_ATTR_INT,         USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x4,  USB_EP_ATTR_INT,         USB_DIR_OUT,    64, ID_UNASSIGNED},
    {0x5,  USB_EP_ATTR_INT,         USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x5,  USB_EP_ATTR_INT,         USB_DIR_OUT,    64, ID_UNASSIGNED},
    {0x6,  USB_EP_ATTR_INT,         USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x6,  USB_EP_ATTR_INT,         USB_DIR_OUT,    64, ID_UNASSIGNED},
    {0x7,  USB_EP_ATTR_BULK,        USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x8,  USB_EP_ATTR_BULK,        USB_DIR_IN,     64, ID_UNASSIGNED},
    {0x9,  USB_EP_ATTR_BULK,        USB_DIR_IN,     64, ID_UNASSIGNED},
#if !defined(SOC_SERIES_STM32F1)
    {0x9,  USB_EP_ATTR_BULK,        USB_DIR_OUT,    64, ID_UNASSIGNED},
#endif
    {0xFF, USB_EP_ATTR_TYPE_MASK,   USB_DIR_MASK,   0,  ID_ASSIGNED  },
};

void USBD_IRQ_HANDLER(void)
{
    rt_interrupt_enter();
    HAL_PCD_IRQHandler(&_stm_pcd);
    /* leave interrupt */
    rt_interrupt_leave();
}

void HAL_PCD_ResetCallback(PCD_HandleTypeDef *pcd)
{
    /* open ep0 OUT and IN */
    HAL_PCD_EP_Open(pcd, 0x00, 0x40, EP_TYPE_CTRL);
    HAL_PCD_EP_Open(pcd, 0x80, 0x40, EP_TYPE_CTRL);
    rt_usbd_reset_handler(&_stm_udc);
}

void HAL_PCD_SetupStageCallback(PCD_HandleTypeDef *hpcd)
{
    rt_usbd_ep0_setup_handler(&_stm_udc, (struct urequest *)hpcd->Setup);
}

void HAL_PCD_DataInStageCallback(PCD_HandleTypeDef *hpcd, uint8_t epnum)
{
    if (epnum == 0)
    {
        rt_usbd_ep0_in_handler(&_stm_udc);
    }
    else
    {
        rt_usbd_ep_in_handler(&_stm_udc, 0x80 | epnum, hpcd->IN_ep[epnum].xfer_count);
    }
}

void HAL_PCD_ConnectCallback(PCD_HandleTypeDef *hpcd)
{
    rt_usbd_connect_handler(&_stm_udc);
}

void HAL_PCD_SOFCallback(PCD_HandleTypeDef *hpcd)
{
    rt_usbd_sof_handler(&_stm_udc);
}

void HAL_PCD_DisconnectCallback(PCD_HandleTypeDef *hpcd)
{
    rt_usbd_disconnect_handler(&_stm_udc);
}

void HAL_PCD_DataOutStageCallback(PCD_HandleTypeDef *hpcd, uint8_t epnum)
{
    if (epnum != 0)
    {
        rt_usbd_ep_out_handler(&_stm_udc, epnum, hpcd->OUT_ep[epnum].xfer_count);
    }
    else
    {
        rt_usbd_ep0_out_handler(&_stm_udc, hpcd->OUT_ep[0].xfer_count);
    }
}

void HAL_PCDEx_SetConnectionState(PCD_HandleTypeDef *hpcd, uint8_t state)
{
    if (state == 1)
    {
#if defined(SOC_SERIES_STM32F1)
    rt_pin_mode(BSP_USB_CONNECT_PIN,PIN_MODE_OUTPUT);
    rt_pin_write(BSP_USB_CONNECT_PIN, BSP_USB_PULL_UP_STATUS);
#endif
    }
    else
    {
#if defined(SOC_SERIES_STM32F1)
    rt_pin_mode(BSP_USB_CONNECT_PIN,PIN_MODE_OUTPUT);
    rt_pin_write(BSP_USB_CONNECT_PIN, !BSP_USB_PULL_UP_STATUS);
#endif
    }
}

static rt_err_t _ep_set_stall(rt_uint8_t address)
{
    HAL_PCD_EP_SetStall(&_stm_pcd, address);
    return RT_EOK;
}

static rt_err_t _ep_clear_stall(rt_uint8_t address)
{
    HAL_PCD_EP_ClrStall(&_stm_pcd, address);
    return RT_EOK;
}

static rt_err_t _set_address(rt_uint8_t address)
{
    HAL_PCD_SetAddress(&_stm_pcd, address);
    return RT_EOK;
}

static rt_err_t _set_config(rt_uint8_t address)
{
    return RT_EOK;
}

static rt_err_t _ep_enable(uep_t ep)
{
    RT_ASSERT(ep != RT_NULL);
    RT_ASSERT(ep->ep_desc != RT_NULL);
    HAL_PCD_EP_Open(&_stm_pcd, ep->ep_desc->bEndpointAddress,
                    ep->ep_desc->wMaxPacketSize, ep->ep_desc->bmAttributes);
    return RT_EOK;
}

static rt_err_t _ep_disable(uep_t ep)
{
    RT_ASSERT(ep != RT_NULL);
    RT_ASSERT(ep->ep_desc != RT_NULL);
    HAL_PCD_EP_Close(&_stm_pcd, ep->ep_desc->bEndpointAddress);
    return RT_EOK;
}

static rt_ssize_t _ep_read(rt_uint8_t address, void *buffer)
{
    rt_size_t size = 0;
    RT_ASSERT(buffer != RT_NULL);
    return size;
}

static rt_ssize_t _ep_read_prepare(rt_uint8_t address, void *buffer, rt_size_t size)
{
    HAL_PCD_EP_Receive(&_stm_pcd, address, buffer, size);
    return size;
}

static rt_ssize_t _ep_write(rt_uint8_t address, void *buffer, rt_size_t size)
{
    HAL_PCD_EP_Transmit(&_stm_pcd, address, buffer, size);
    return size;
}

static rt_err_t _ep0_send_status(void)
{
    HAL_PCD_EP_Transmit(&_stm_pcd, 0x00, NULL, 0);
    return RT_EOK;
}

static rt_err_t _suspend(void)
{
    return RT_EOK;
}

static rt_err_t _wakeup(void)
{
    return RT_EOK;
}

static rt_err_t _init(rt_device_t device)
{
    PCD_HandleTypeDef *pcd;
    /* Set LL Driver parameters */
    pcd = (PCD_HandleTypeDef *)device->user_data;
    pcd->Instance = USBD_INSTANCE;
    memset(&pcd->Init, 0, sizeof pcd->Init);
    pcd->Init.dev_endpoints = 8;
    pcd->Init.speed = USBD_PCD_SPEED;
    pcd->Init.ep0_mps = EP_MPS_64;
#if !defined(SOC_SERIES_STM32F1)
    pcd->Init.phy_itface = USBD_PCD_PHY_MODULE;
#endif
    /* Initialize LL Driver */
    HAL_PCD_Init(pcd);
    /* USB interrupt Init */
    HAL_NVIC_SetPriority(USBD_IRQ_TYPE, 2, 0);
    HAL_NVIC_EnableIRQ(USBD_IRQ_TYPE);
#if !defined(SOC_SERIES_STM32F1)
    HAL_PCDEx_SetRxFiFo(pcd, 0x80);
    HAL_PCDEx_SetTxFiFo(pcd, 0, 0x40);
    HAL_PCDEx_SetTxFiFo(pcd, 1, 0x40);
    HAL_PCDEx_SetTxFiFo(pcd, 2, 0x40);
    HAL_PCDEx_SetTxFiFo(pcd, 3, 0x40);
#else
    HAL_PCDEx_PMAConfig(pcd, 0x00, PCD_SNG_BUF, 0x18);
    HAL_PCDEx_PMAConfig(pcd, 0x80, PCD_SNG_BUF, 0x58);
    HAL_PCDEx_PMAConfig(pcd, 0x81, PCD_SNG_BUF, 0x98);
    HAL_PCDEx_PMAConfig(pcd, 0x01, PCD_SNG_BUF, 0x118);
    HAL_PCDEx_PMAConfig(pcd, 0x82, PCD_SNG_BUF, 0xD8);
    HAL_PCDEx_PMAConfig(pcd, 0x02, PCD_SNG_BUF, 0x158);
    HAL_PCDEx_PMAConfig(pcd, 0x83, PCD_SNG_BUF, 0x198);
#endif
    HAL_PCD_Start(pcd);
    return RT_EOK;
}

const static struct udcd_ops _udc_ops =
{
    _set_address,
    _set_config,
    _ep_set_stall,
    _ep_clear_stall,
    _ep_enable,
    _ep_disable,
    _ep_read_prepare,
    _ep_read,
    _ep_write,
    _ep0_send_status,
    _suspend,
    _wakeup,
};

#ifdef RT_USING_DEVICE_OPS
const static struct rt_device_ops _ops =
{
    _init,
    RT_NULL,
    RT_NULL,
    RT_NULL,
    RT_NULL,
    RT_NULL,
};
#endif

int stm_usbd_register(void)
{
    rt_memset((void *)&_stm_udc, 0, sizeof(struct udcd));
    _stm_udc.parent.type = RT_Device_Class_USBDevice;
#ifdef RT_USING_DEVICE_OPS
    _stm_udc.parent.ops = &_ops;
#else
    _stm_udc.parent.init = _init;
#endif
    _stm_udc.parent.user_data = &_stm_pcd;
    _stm_udc.ops = &_udc_ops;
    /* Register endpoint infomation */
    _stm_udc.ep_pool = _ep_pool;
    _stm_udc.ep0.id = &_ep_pool[0];
#ifdef BSP_USBD_SPEED_HS
    _stm_udc.device_is_hs = RT_TRUE;
#endif
    rt_device_register((rt_device_t)&_stm_udc, "usbd", 0);
    rt_usb_device_init();
    return RT_EOK;
}
INIT_DEVICE_EXPORT(stm_usbd_register);
#endif

源码下载

…\bsp\stm32\stm32h743-openmv-h7plus\project.uvproj

---

RT-Thread OPENMV4-STM32H7H7-PLUS开发板的BSP说明 源码下载

---

维护人:

• 华为奋斗者精神, 邮箱：1992152446@qq.com
