目录

S32DS（S32 Design Studio for S32 Platform）

注释

修改工程名字

配色设置

改字体大小

改相同变量高亮

打开已有的工程

​​​​​​​S32DS基于Eclipse，所以操作和Eclipse类似，如果S32DS不会使用可以查阅该软件的相关使用方法。

S32DS（S32 Design Studio for S32 Platform）

建立工作空间 命名比较苛刻，不能有空格、中文、特殊符号

S32k1x 在S32 Design Studio for ARM软件上有Components菜单项，可以直接拖动库函数配置。

S32 Design Studio for S32 Platform中没有直接的"Components"菜单项。在S32DS中，组件一般是通过其他菜单项或工具栏图标来访问的。

下面的链接是针对S32K1的，S32K344开发方法不太一样，就像上面说的，少了Components菜单项（在S32K144 中是 Processor expert 芯片专家）

【S32K】S32K144入门笔记(1) 从零开始进行开发环境搭建

SDK应用二：S32DS开发环境使用SDK编辑工程代码实例(S32K142配置时钟，中断，GPIO)

S32DS使用Tips--SDK使用常见问题(FAQ)答疑-汽车电子expert成长之路-电子技术应用-AET-中国科技核心期刊-最丰富的电子设计资源平台

S32DS中使用SystemView分析FreeRTOS |电子通-应用新知，新电子的助推者 电子通

注释

在选中需要注释的代码后按住Ctrl+Shift+C，会发现所选代码被“//”注释掉，再次按住Ctrl+Shift+C可以打开注释。

修改工程名字

S32DS工程改名_s32ds改工程名字_SissonLi的博客-CSDN博客

S32DS修改项目工程文件名_s32ds改工程名字_星叔的博客-CSDN博客

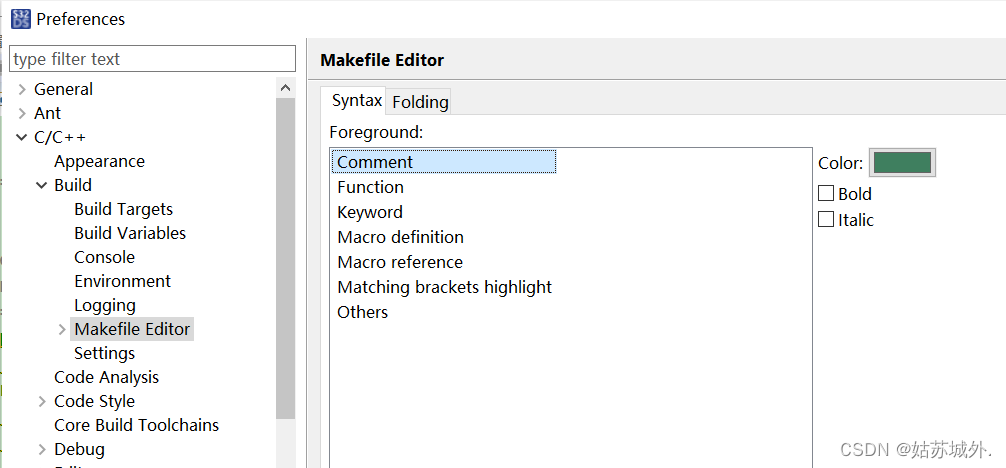

配色设置

https://www.nxpic.org.cn/module/forum/thread-611784-1-1.html

配色下载 ：eclipse 主题样式(这个网站只有编辑代码的配色)

改字体大小

​

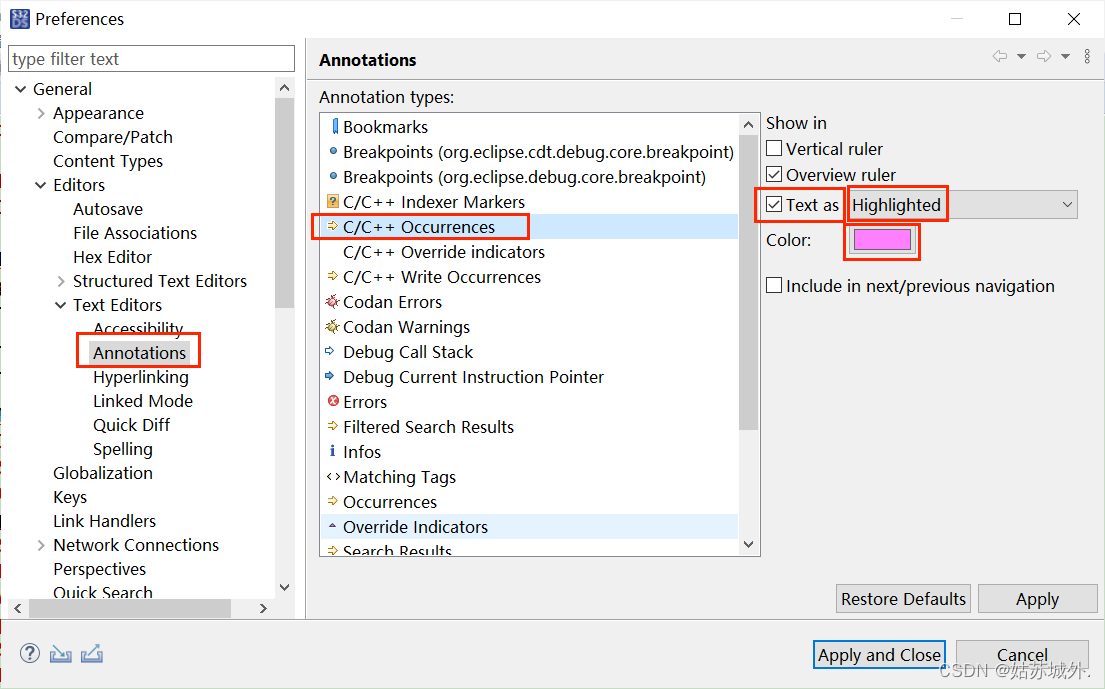

改相同变量高亮

​

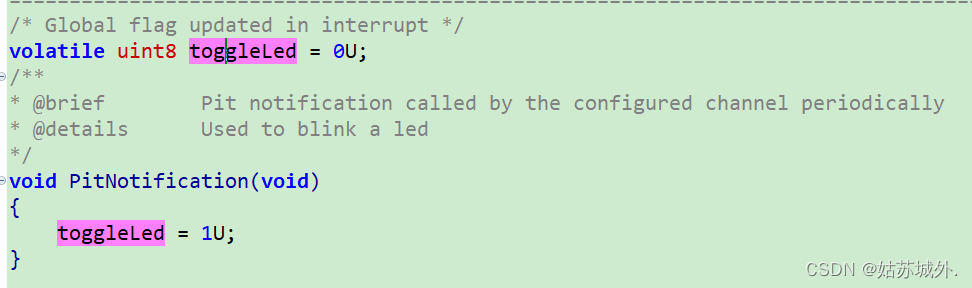

效果

​

上述只是针对普通变量，结构体好像又要配置。

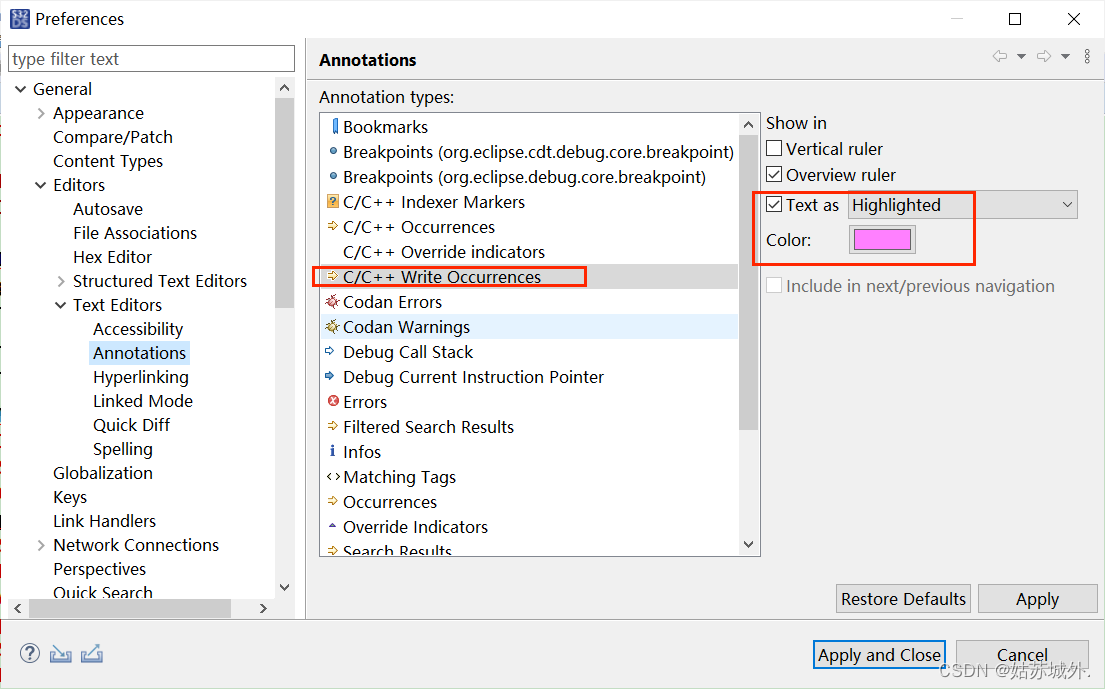

C/C++ write Occurrences  不知道这个是什么，配置了就这样

​

​

这个是什么？有待研究...

​

S32DS IDE使用Tips--参考汽车电子expert成长之路_s32dk for power demo_woshizuopie的博客-CSDN博客

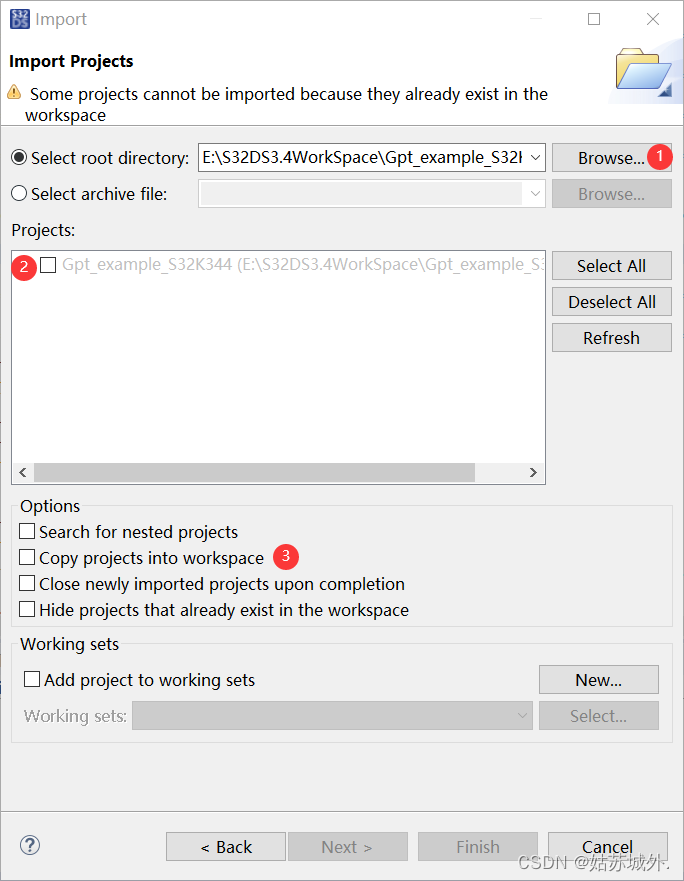

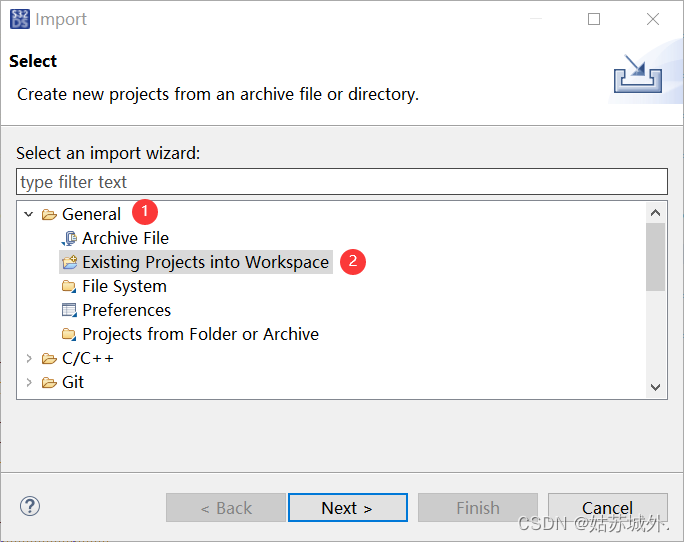

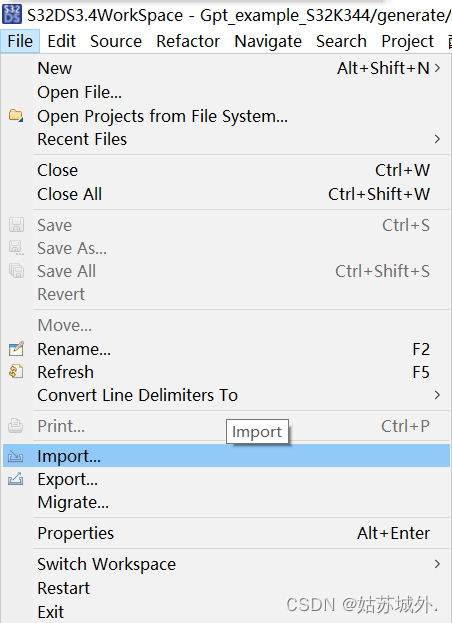

打开已有的工程

​

​

​

③拷贝一份在工作空间，有编辑代码，源地址的工程不会被更改，而是更改拷贝到工作空间的工程。

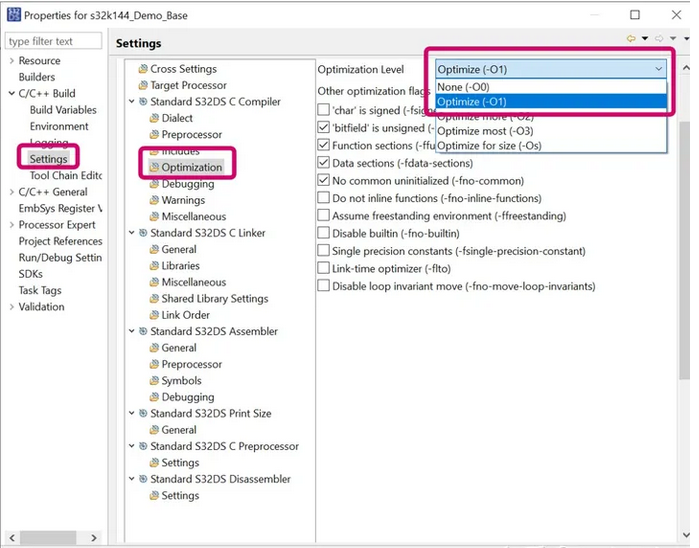

设定优化等级

Project → Properties

调试时如果变量值显示OUT EXPRESSION ，需要调整编译优化级别，可以选择0级不优化，确定后重新编译工程

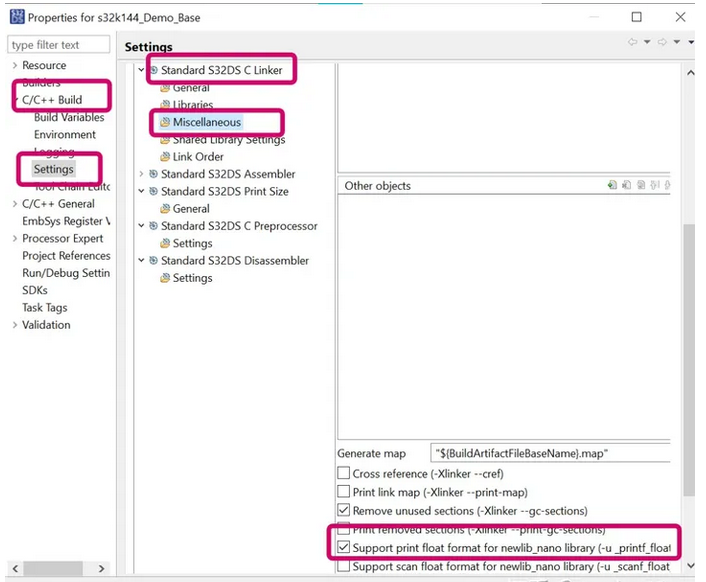

开启printf浮点输出

因为S32DS串口调试默认不支持浮点，需手动开启，勾选support printf float format for newlib_nano library

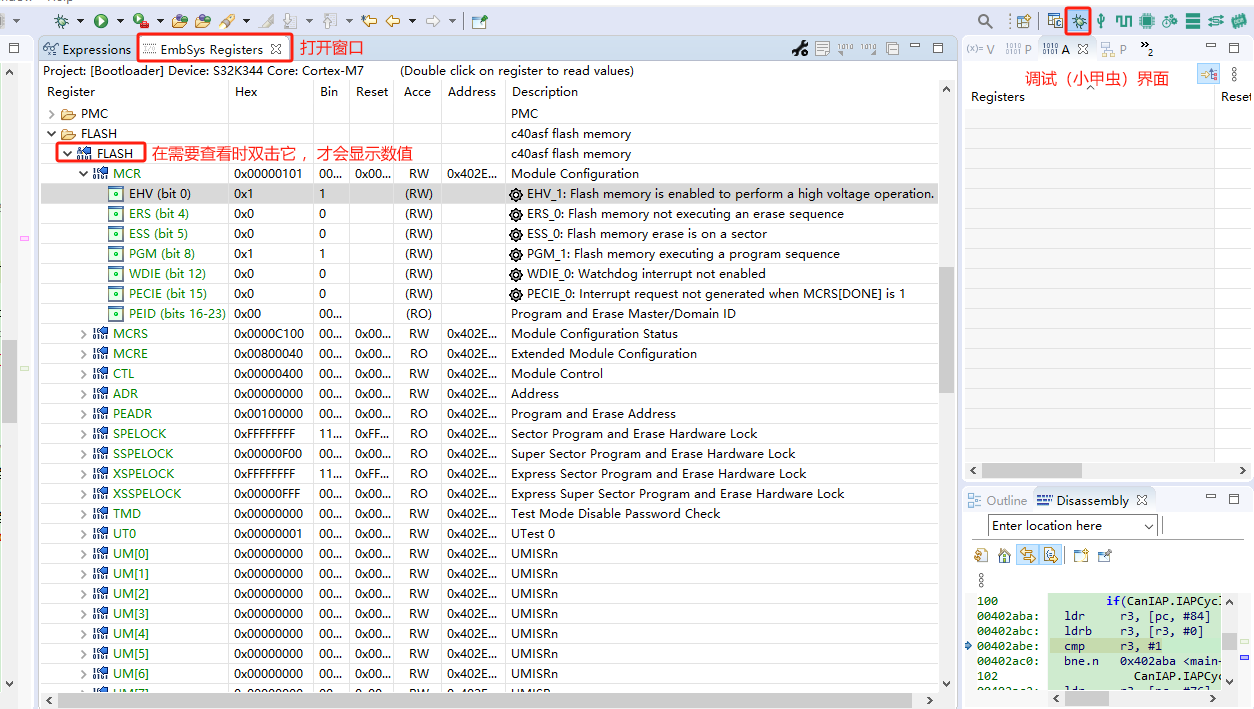

调试时观察寄存器窗口

这个比较坑的地方是：要自己双击才显示数值，再双击关闭显示。

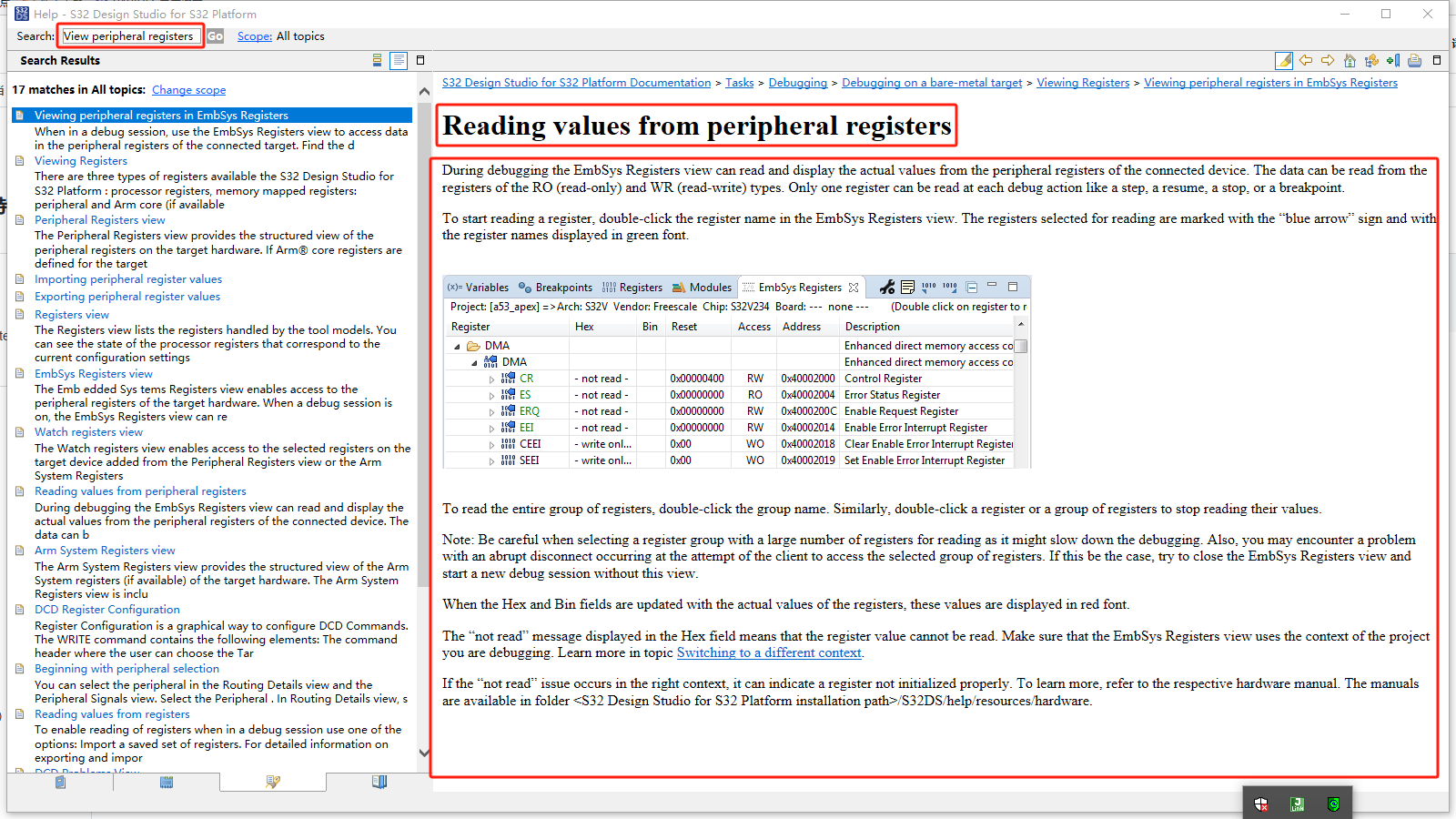

S32DS内置的Help插件说明文档如下：

关于一些软件使用问题的帮助，不懂的可以在Help里面搜索答案。

【S32DS报错】-2-提示Error while launching command:arm-none-eabi-gdb –version错误-CSDN博客

当你对工程备份时，你复制了一份工程，然后再导入到IDE中，编译完成，下载时报错：

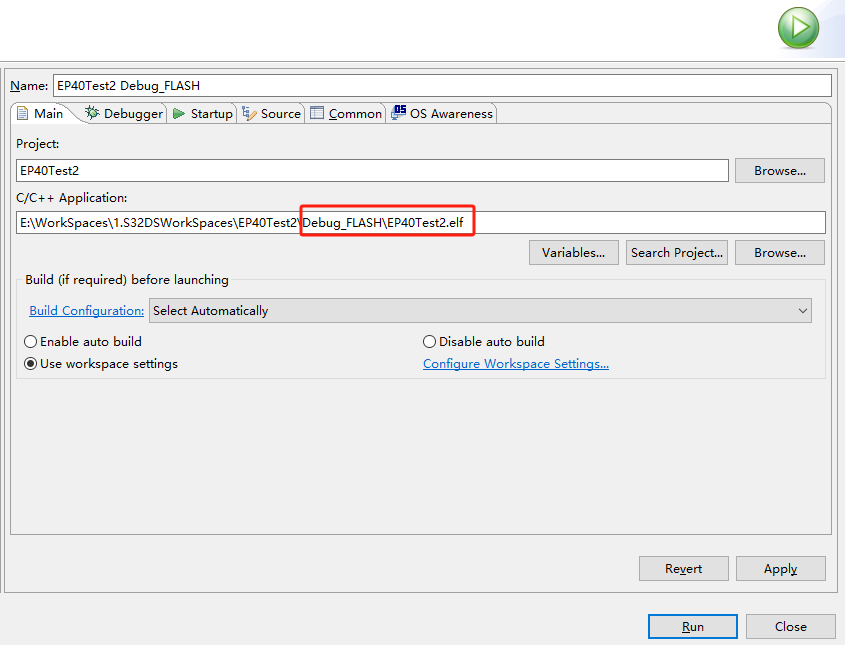

你打开下载配置的界面，你会发现这个地方是空白的，你需要将该文件选入即可（如下图）。

【博文连载】S32DS IDE使用Tips--应用工程调试常见问题(FAQ)答疑_内核

Eclipse常用基本配置_eclipse配置_cuixubin的博客-CSDN博客
