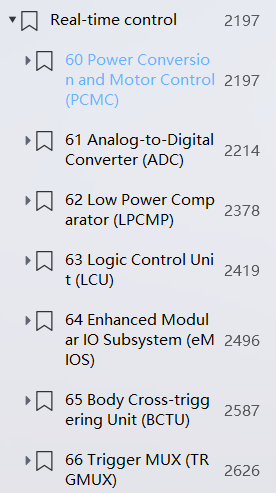

实时控制这章主要是详细介绍有关电机控制的模块，这些模块组成了PCMC。PCMC，全称Power Conversion and Motor Control （功率转换和电机控制）。

PCMC子系统是一组模块，可以相互连接以执行各种实时任务，例如：
  • 电机控制
  • 功率转换
  • 先进的PWM生成
  • 照明控制

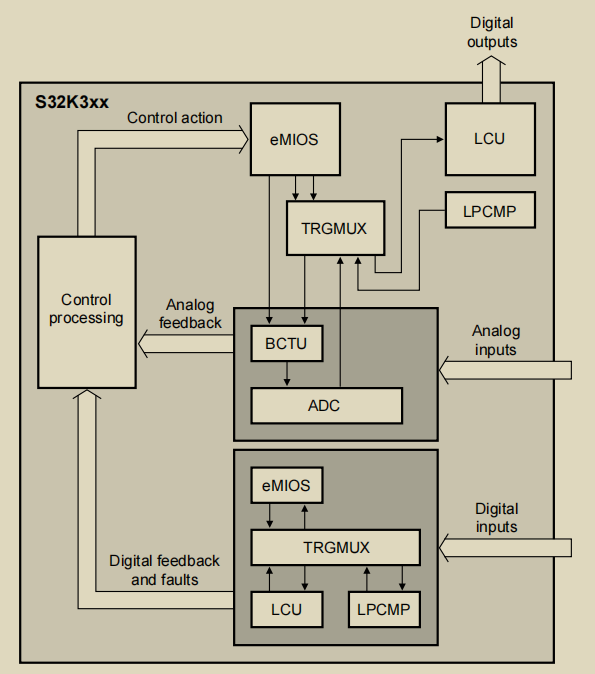

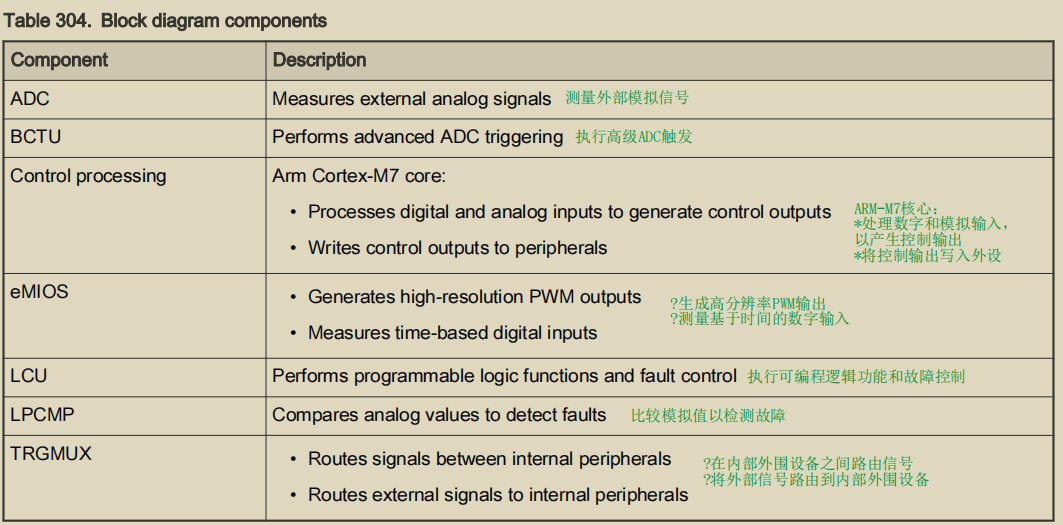

组成PCMC的模块有：
  • ADC
  • BCTU
  • eMIOS
  • LCU
  • LPCMP
  • TRGMUX
  • LPCMP

【参考博文】：

【技术分享】S32K3电机控制资源精华汇总 | MCU加油站



【参考资料】：

用户手册

three phase Sensorless PMSM Motor Control Kit with S32K344 using RTD Low-Level API - AN13767
