1.Arduino 简介

Arduino是一款便捷灵活、方便上手的开源电子原型平台。包含硬件（各种型号的Arduino板）和软件（ArduinoIDE）。

Arduino主要包含两个部分：硬件部分是可以用来做电路连接的Arduino电路板；另外一个则是Arduino IDE，你的计算机中的程序开发环境。你只要在IDE中编写程序代码，将程序上传到Arduino电路板后，程序便会告诉Arduino电路板要做些什么了。

Arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。板子上的微控制器可以通过Arduino的编程语言来编写程序，编译成二进制文件，烧录进微控制器。

对Arduino的编程是通过 Arduino编程语言 (基于 Wiring)和Arduino开发环境(基于 Processing)来实现的。基于Arduino的项目，可以只包含Arduino，也可以包含Arduino和其他一些在PC上运行的软件，它们之间进行通信 (比如 Flash, Processing, MaxMSP)来实现。

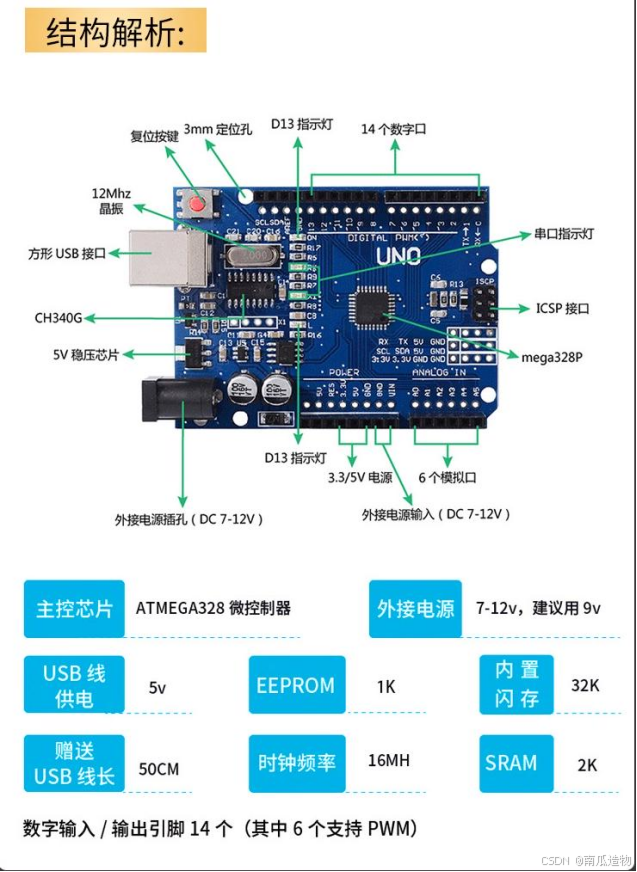

2.UNO R3 CH340 开发板简介

性能描述:

Digitall/0数字输入/输出端共0~13。

Analog l/O模拟输入/输出端共0~5。

其中3、5、6、9 、10、 11可以为数字输入/输出端，也可以为PWM输出。

支持ISP下载功能。

输入电压:接上电脑USB时无须外部供电，外部供电5V~9V直流电压输入。

输出电压:5V直流电压输出和3.3V直流电压输出。

3.Arduino IDE下载

下载地址：https://www.arduino.cc/en/software

4.UNO R3 CH340 程序烧录

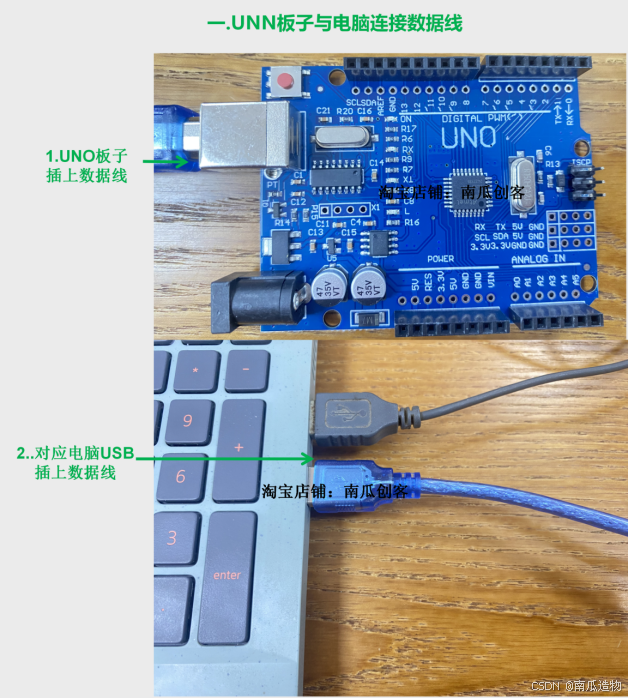

一.UNN板子与电脑连接数据线

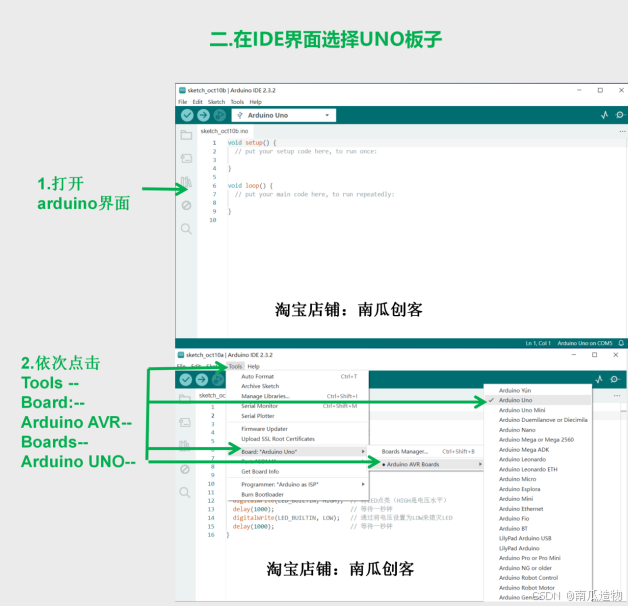

二.在IDE界面选择UNO板子

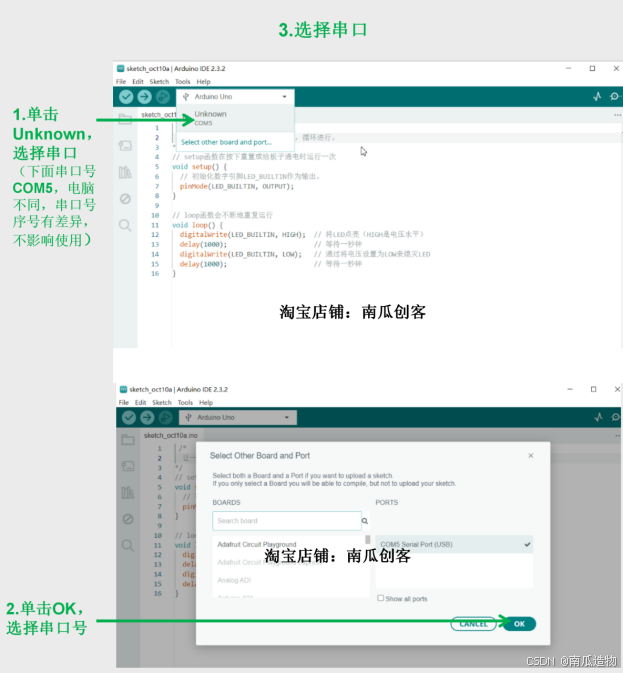

3.选择串口

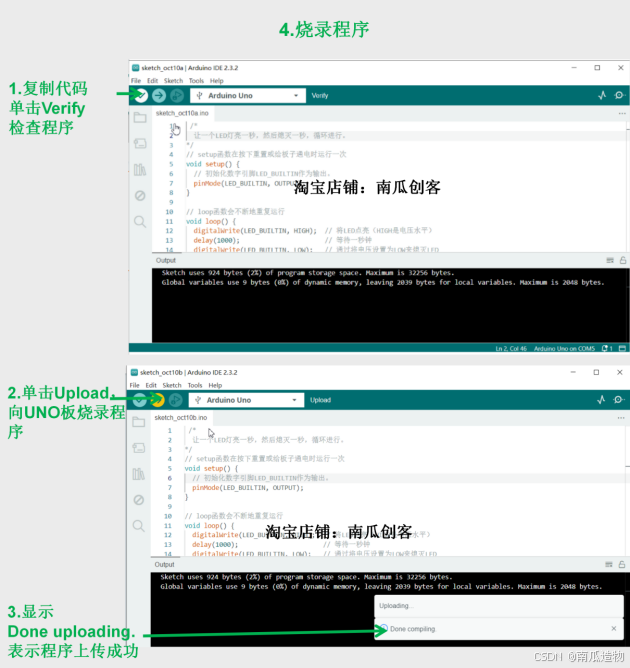

4.烧录程序,复制下面的到程序arduino IDE中；

 /*
  让一个LED灯亮一秒，然后熄灭一秒，循环进行。
*/
// setup函数在按下重置或给板子通电时运行一次
void setup() {
  // 初始化数字引脚LED_BUILTIN作为输出。
  pinMode(LED_BUILTIN, OUTPUT);
}

// loop函数会不断地重复运行
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);  // 将LED点亮（HIGH是电压水平）
  delay(1000);                      // 等待一秒钟
  digitalWrite(LED_BUILTIN, LOW);   // 通过将电压设置为LOW来熄灭LED
  delay(1000);                      // 等待一秒钟
}

5.烧录成功后，UNO板子的中LED(L丝印字母旁)，亮1秒，熄灭1秒，不断循环；
