上拉电阻&下拉电阻在arduino中应用

1.电阻

导体对电流的阻碍作用就叫该导体的电阻。电阻（Resistance，通常用“R”表示）是一个物理量，在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种性质。导体的电阻通常用字母R表示，电阻的单位是欧姆，简称欧，符号为Ω。

2.原理图图标示意

3.识别阻值

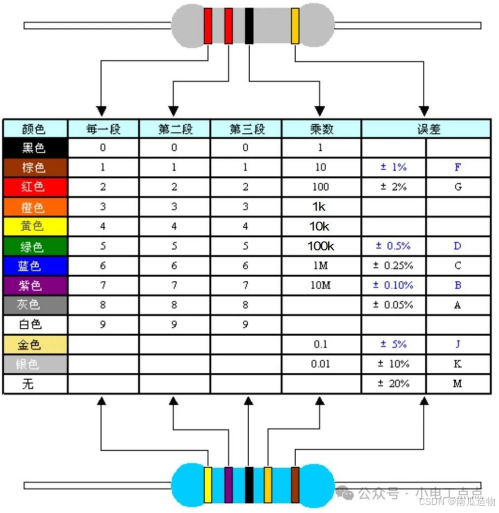

紧靠电阻体一端的色环是第一环，露着电阻体本色较多的另一端头则是末环。然后，我们按照色环的顺序，从左到右读出数值。

四色环的电阻中，第一色环是十位数，第二色环是个位数，第三色环是应乘位数，第四色环则是误差率。比如，四色环的电阻颜色排列为红、红、黑、黄。根据颜色所代表的数值，我们可以得出这只电阻器的电阻值为22欧姆。

4.上拉电阻

上拉电阻：是连接在数字引脚和正电源（通常是VCC或+5V）之间的电阻，此时2号引脚拉高为高电平；

当按下按键，数字引脚被GND拉低为低电平；

5.下拉电阻使用方法

下拉电阻：是连接在数字引脚和地（GND）之间的电阻。此时2号引脚被拉低为低电平；

当按下按键，数字引脚被5V拉高为高电平；

总结：区分上拉电阻和下拉电阻很简单，看当前数字硬件状态，如果数字引脚接地，引脚为低电平，为下拉电阻； 如果数字硬件接VCC，硬件则为高电平，为上拉电阻；

6.电阻示例电路

物料：

1PCS 1K欧姆电阻

1PCS 红色LED灯

1PCS UNO开发板

1PCS 按键

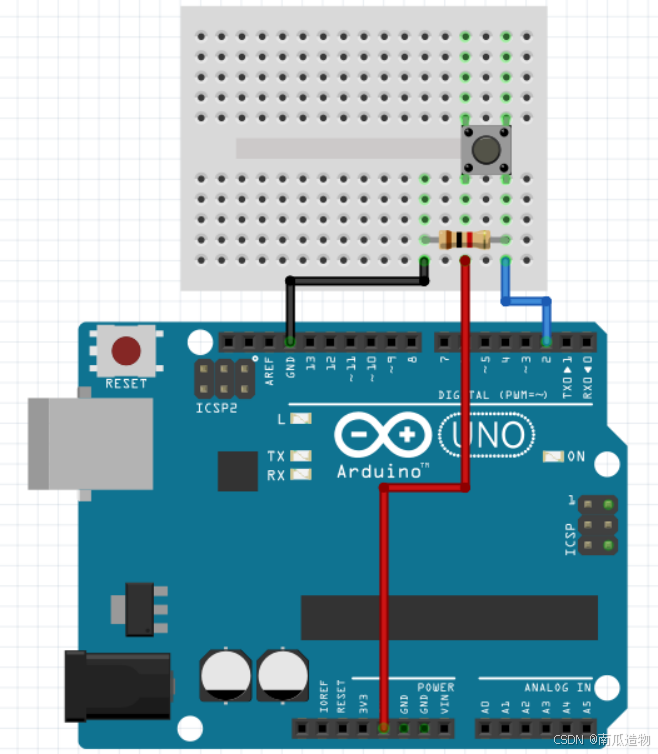

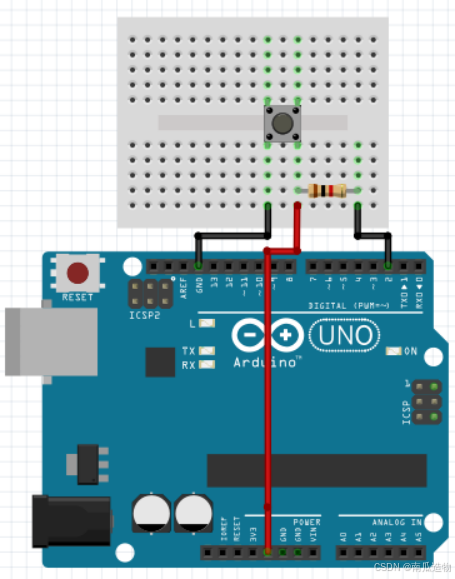

接线图：

代码示例:

C++
const int buttonPin = 2;

void setup() {
  pinMode(buttonPin, INPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, digitalRead(buttonPin));
}

说明：

此程序电阻为下拉电阻的作用；按键未按下时，2号引脚通过电阻接地，此时2号引脚拉低为低电平，LED熄灭；

按键按下时，5V接通到2号引脚，此时2号引脚拉高为高电平，LED点亮；
