电位器 (10K)在arduino中应用

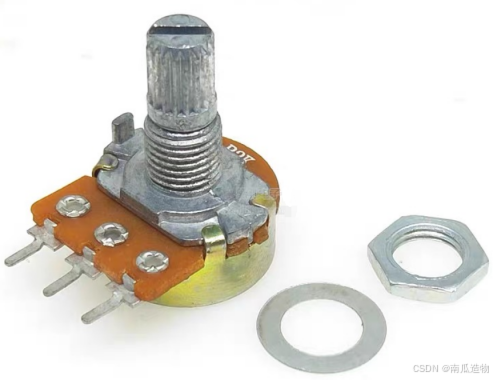

1.电位器 (10K)

电位器是一种可变电阻器，其电阻值可以手动调节。常见的电位器有三根引脚：两根端引脚和一根中间引脚（通常连接到一个滑动或旋转的调节器）。电位器可用于调整音量、亮度或在电路中作为模拟输入设备。

单联电位器是一种具有电阻基片做成同步调节电位器在电位器种的作用是获得云输入电压(外加电压)成一定关系的输出电位器这电位器体积大，功率大，滑动视觉直观，也可以做限流器用。

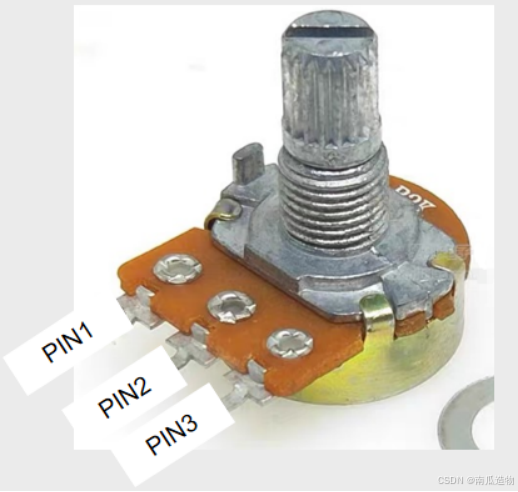

2.引脚示意

PIN1和PIN3两个引脚之间的电阻为10K，PIN2和任意两个引脚之间的电阻是通过调节电位器旋钮改变的。

4.电阻示例电路

物料：

1PCS 1K欧姆电阻

1PCS 红色LED灯

1PCS UNO开发板

1PCS 按键

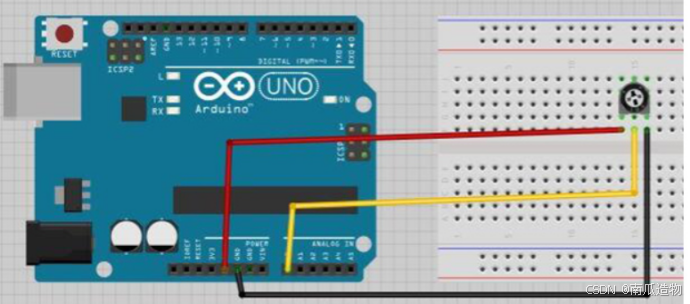

接线图：

代码示例:

/*
  测试电位器
*/

// 定义电位器引脚
#define POT A0
// 定义接收电位器的值
int PotBuffer = 0;

void setup() {
  // 打开串口
  Serial.begin(9600);
}


void loop() {
  // 读取电位器的值
  PotBuffer = analogRead(POT);
  Serial.println(PotBuffer);
  delay(1000);
}

说明：

此程序测量电位器PIN2 （A0）引脚的值，并在串口中每隔1s打印出来；
