AFR 去嵌 Deeembedding 软件工具

类似是德科技PLTS的AFR功能，将 2xthru 分离，去嵌扣除，和PLTS对比过数据，
准确无误，可试用，软件.net  dll开发，可嵌入到软件中使用，

自动夹具扣除(AFR)，De-embedding去嵌软件工具分享

和是德的AFR工具类似，离线工具，只需要s4p或者s2p文件即可

1、导入2x-Thru  S4p(s2p)文件，可分解为两个S4p(s2p)文件
2、导入Fixture-DUT-Fixture  S4p(s2p)文件
3、de-embedding，得到最终去嵌治具扣除后的S4p(s2p)文件

需要源码或者软件，加下图上QQ聊

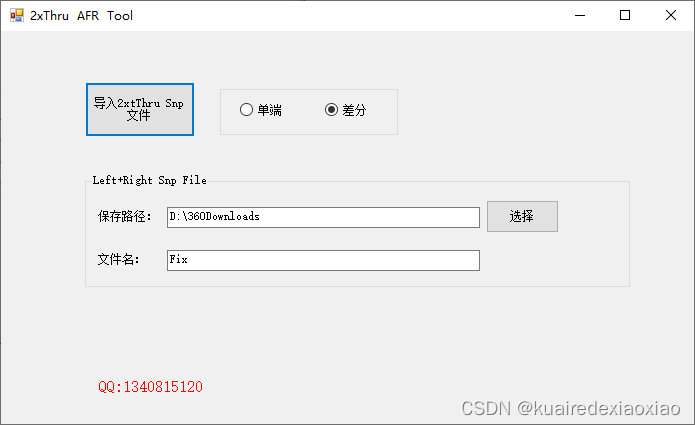

                            一、将2x-Thru  S4p(s2p)文件，可分解为两个S4p(s2p)文件

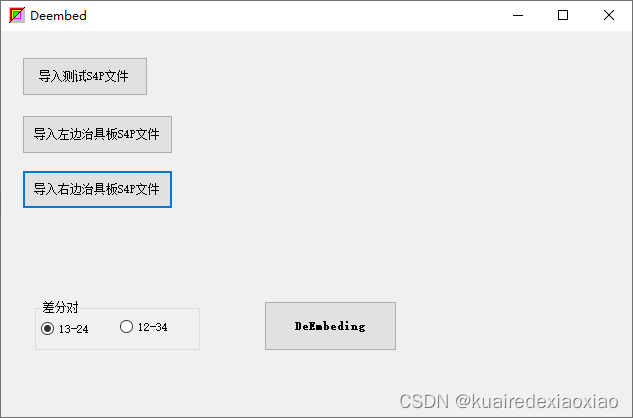

二、导入Fixture-DUT-Fixture  S4p(s2p)文件，左右两边Fixture的S4P文件，去嵌得到DUT的S4P文件

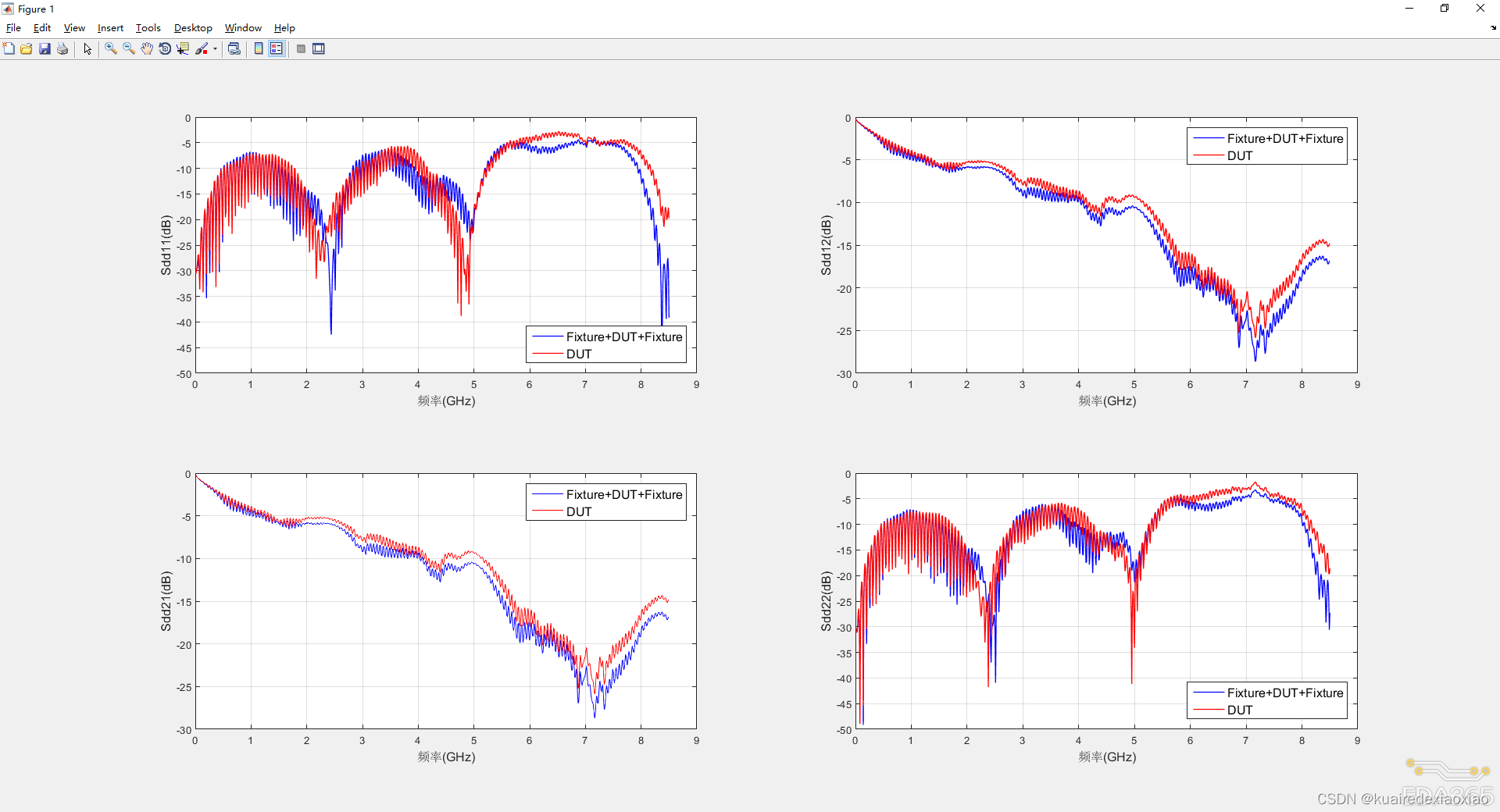

三、用Matlab展示一下效果图，去嵌前后数据对比
