CAD画图概述

CAD基本操作

空格=回车（狗头）

1. 直线的画法

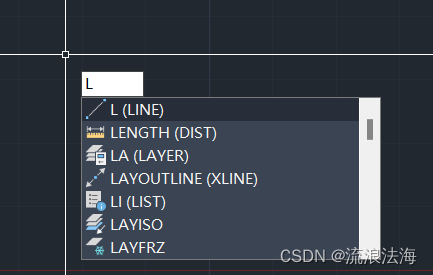

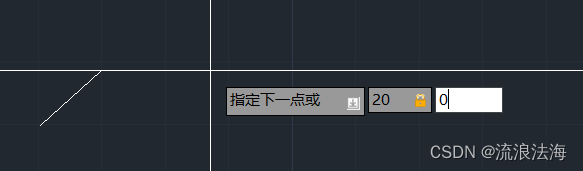

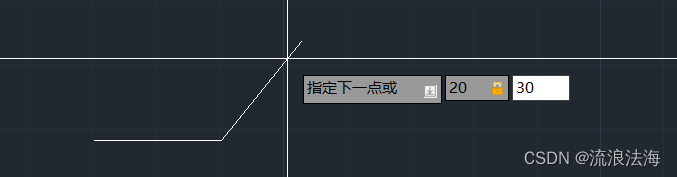

L 空格 然后选择一点为坐标原点 空格 输入坐标x，y ； 如果有角度则输入a<b ；
最后点击空格结束
a为长度，b为与x轴的角度

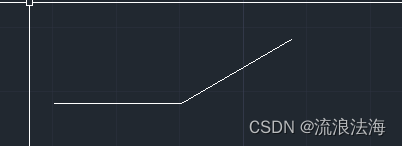

最终得出长度为20的直线与长度20，角度30的直线相连

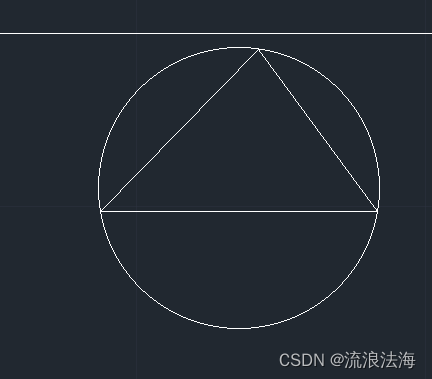

2. 三角形外接圆画法

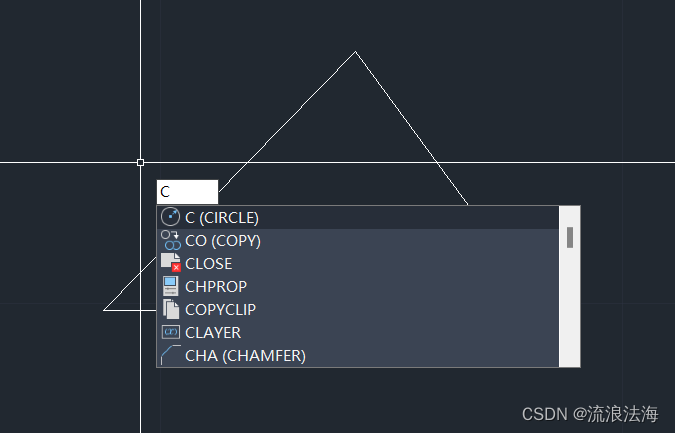

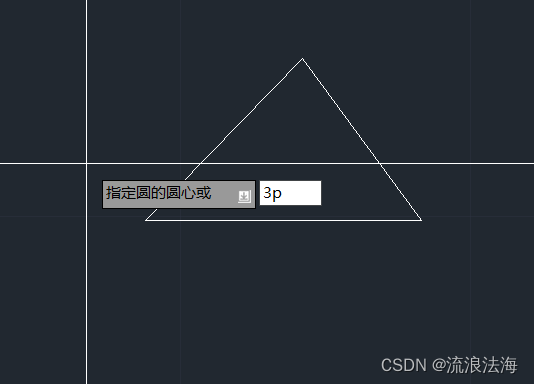

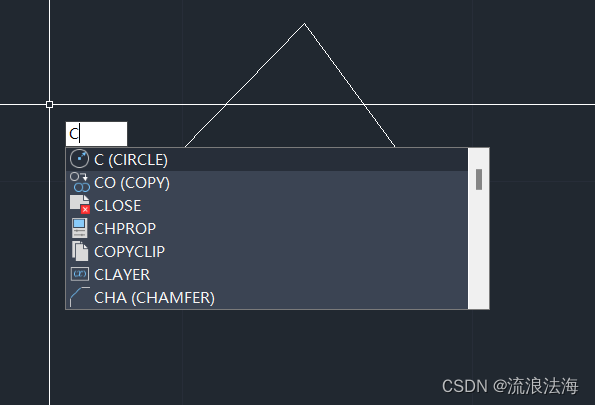

C 空格 3p 空格 然后点击三角形的三个顶点即可画出外接圆

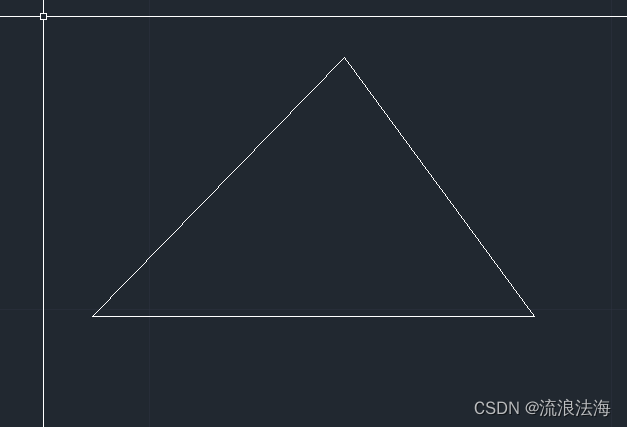

点击三角形顶点（略）

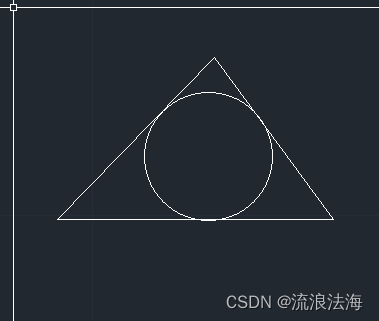

3. 三角形内接圆画法

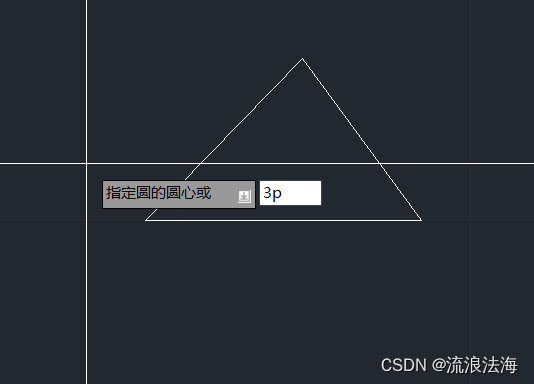

C 空格 3p 空格 tan 空格 再点击三角形的三个边即可创建内接圆

点击三条线（略）

4. 夹角内切圆

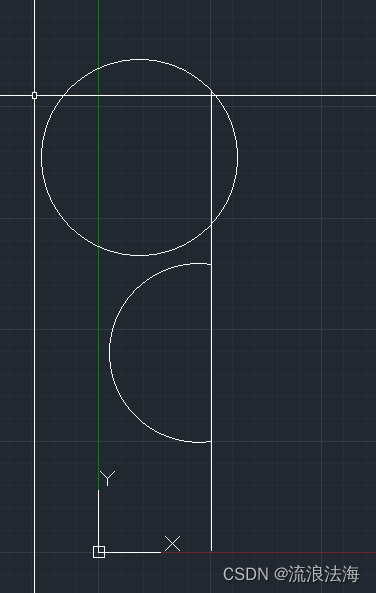

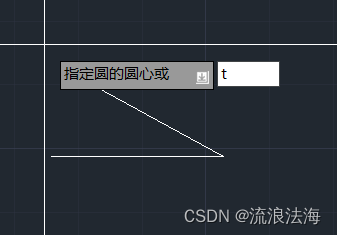

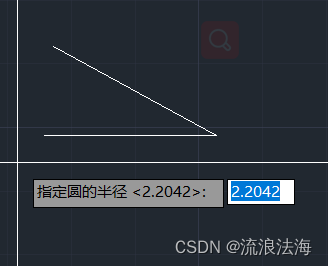

C 空格 t 空格 点击夹角的两边 选择半径 ，之后即可得出内切圆



点击夹角两边（略）

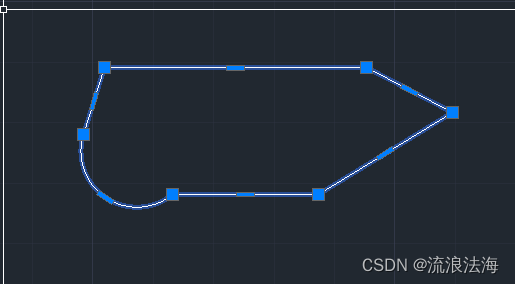

5. 多线段

PL 空格（多线段）a 空格（弧线） d 空格 切换圆弧方向

pe 空格 m 空格 y 空格 j 空格 即可合并多线段

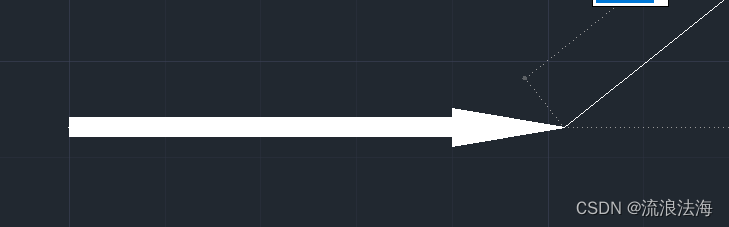

6. 箭头操作：

PL 空格 w 空格 【输入起点宽度1】空格【终点宽度1】 空格 鼠标拉扯确定方向 【输入长度】空格 w 空格 【输入起点宽度2】空格【终点宽度2】 空格 鼠标拉扯确定方向 【输入长度】空格

起点宽度1，终点宽度1为相同数值
终点宽度2为0，则为箭头

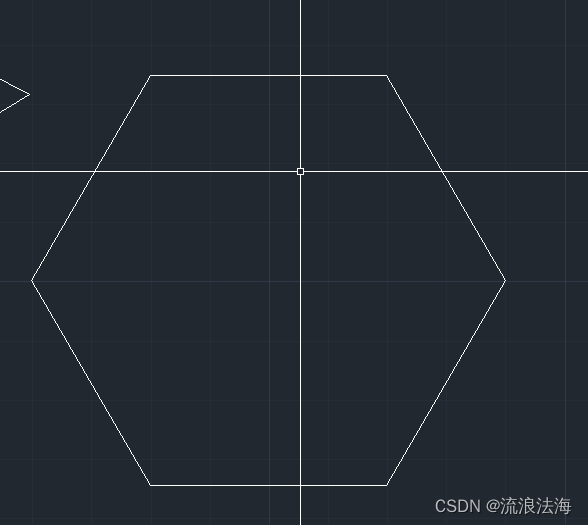

7. 多边形

POL 空格 【输入边数】 空格 【输入圆心位置（或鼠标指定）】 空格 确定内切圆或外切圆 空格 【输入圆半径】 空格

8. 移动

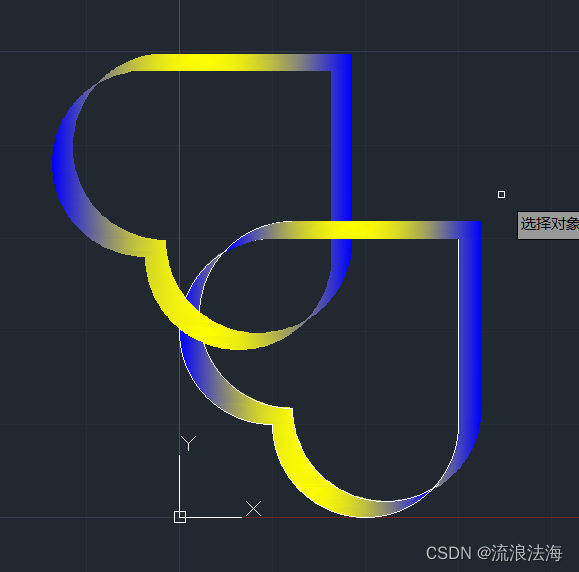

M 空格 点击要移动的目标 空格 选择基点 空格
鼠标移动到预订位置 空格

9. 复制

CO 空格 点击要移动的目标 空格 选择基点 空格 鼠标移动到预订位置 空格

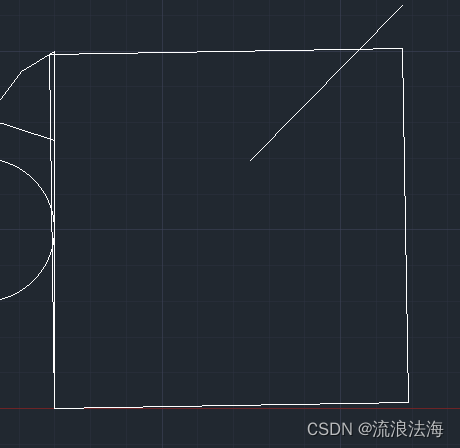

10. 拉伸

S 空格 选择你要拉伸的范围（向上下方向拉伸，从右向左画；向左右方向拉伸，从上往下画）
空格 【选择基点】 输入想要拉伸的距离或鼠标拖动到指定位置 空格 拉伸完成

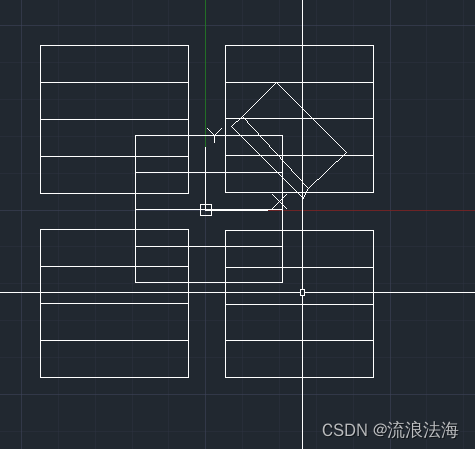

11.旋转

RO 空格 选择要旋转的区域 空格 选择基点 输入旋转角度或鼠标操作旋转 空格 旋转完成
旋转前：

旋转45°后：

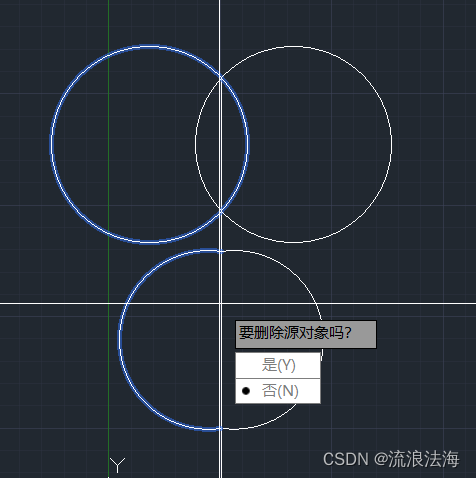

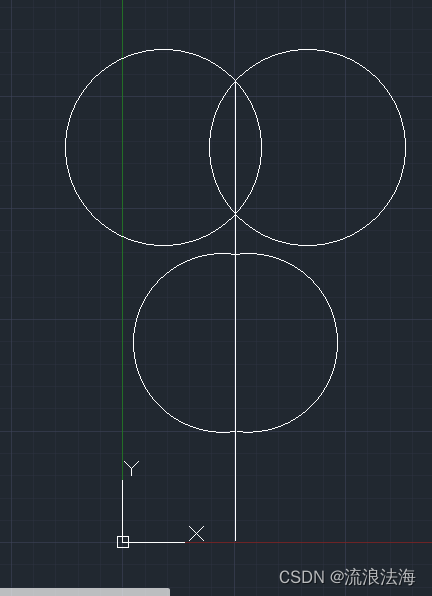

12.镜像

MI 空格 选择要镜像操作的图形（鼠标点击或鼠标划区域） 空格

选择镜像线的第一点 选择镜像线的第二点 选择是否要删除原对象（通常为否） 空格 操作完成

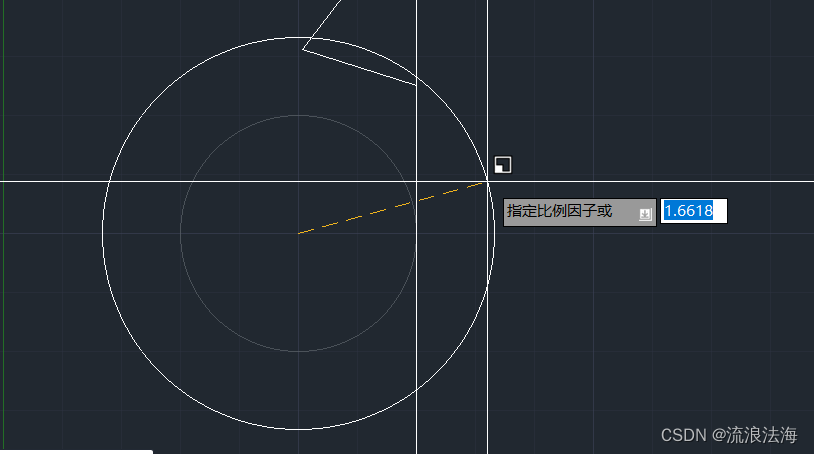

13.缩放

SC 空格 选择要缩放的图像并点击 空格 选择基点 输入想要缩放的比例或鼠标滑动到理想位置 空格 操作完成

14.对齐缩放

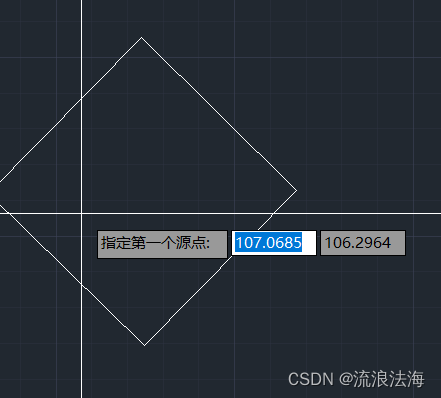

AL 空格 选择要移动缩放的图形 空格 选择第一个源点

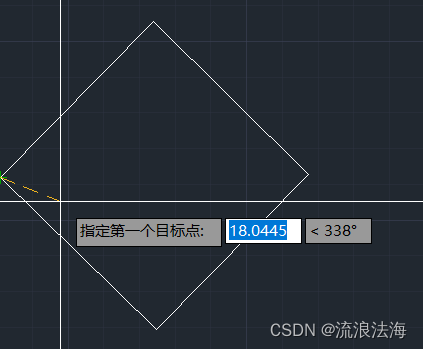

选择第一个目标点

选择第二个源点 选择第二个目标点（同上)… 空格 选择对齐

空格

操作完成

15.修剪

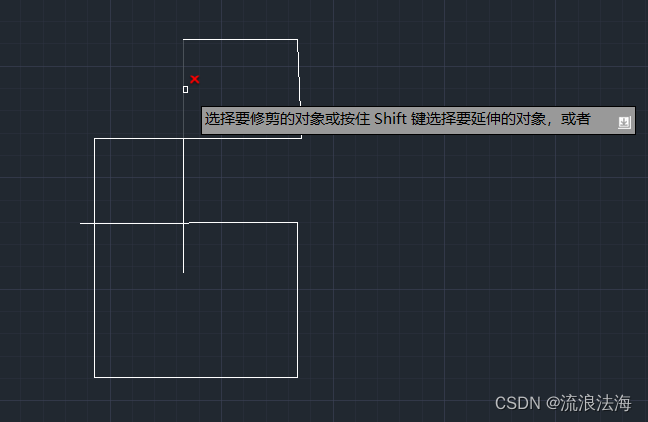

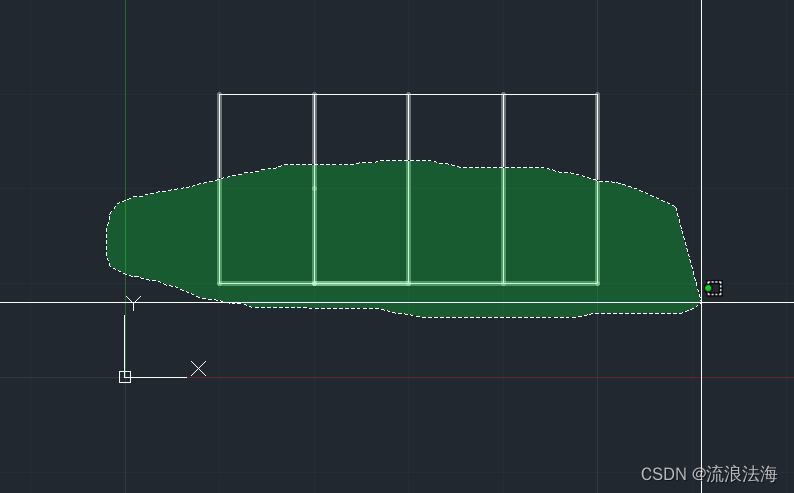

TR 空格 选择要修剪的对象 (可省略) 空格 点击要修剪的对象并点击 空格 操作完成

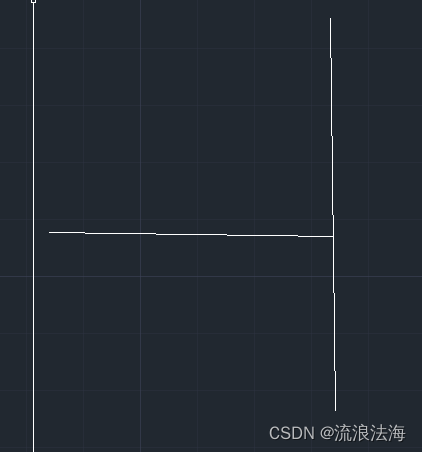

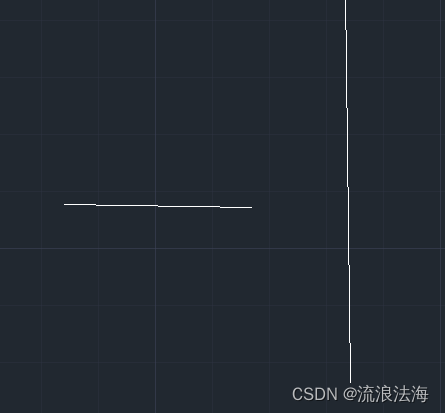

16.延伸

EX 空格 选择基线 空格 选择要延伸的线 空格

17.圆角

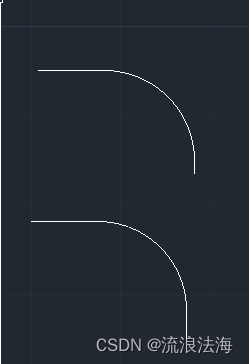

F 空格 R 输入半径 空格 选择一边 选择另一边 操作完成

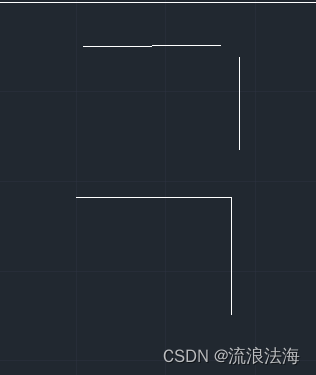

（若输入半径为零，则成直角连接两线段）

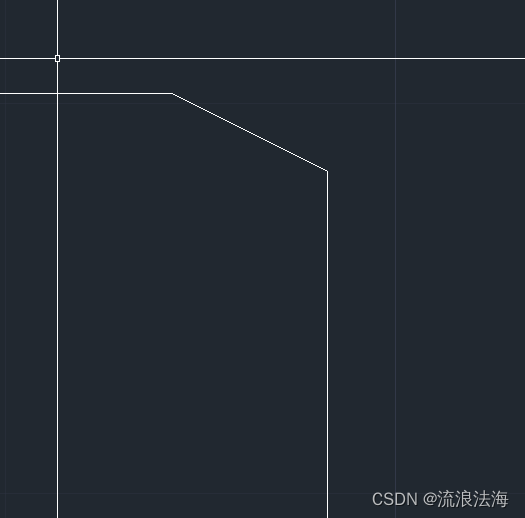

18.倒角

CHA 空格 D 空格 输入第一个倒角距离 输入第二个倒角距离 空格 点击第一条线 点击第二条线 操作完成

19.阵列

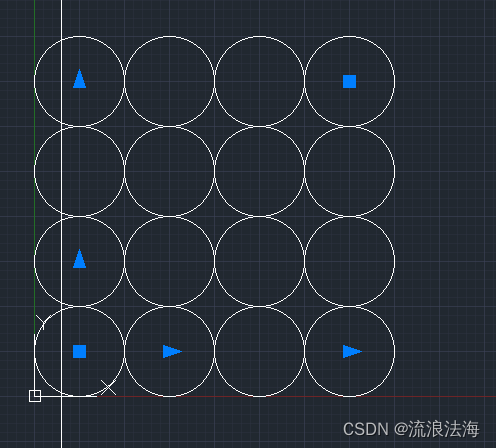

矩形阵列

点击阵列 空格

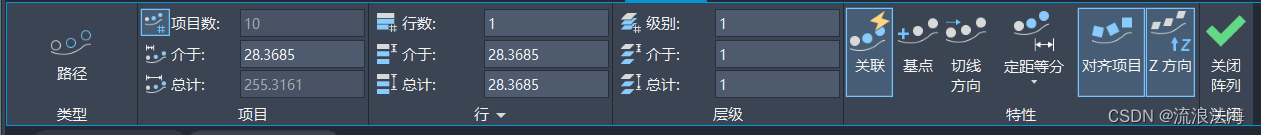

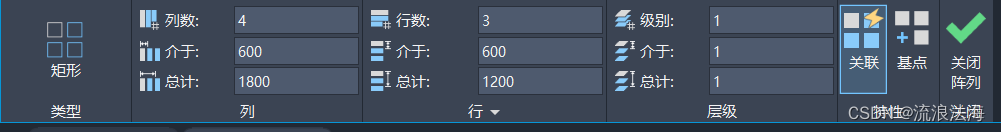

在此修改各项数据 操作完成

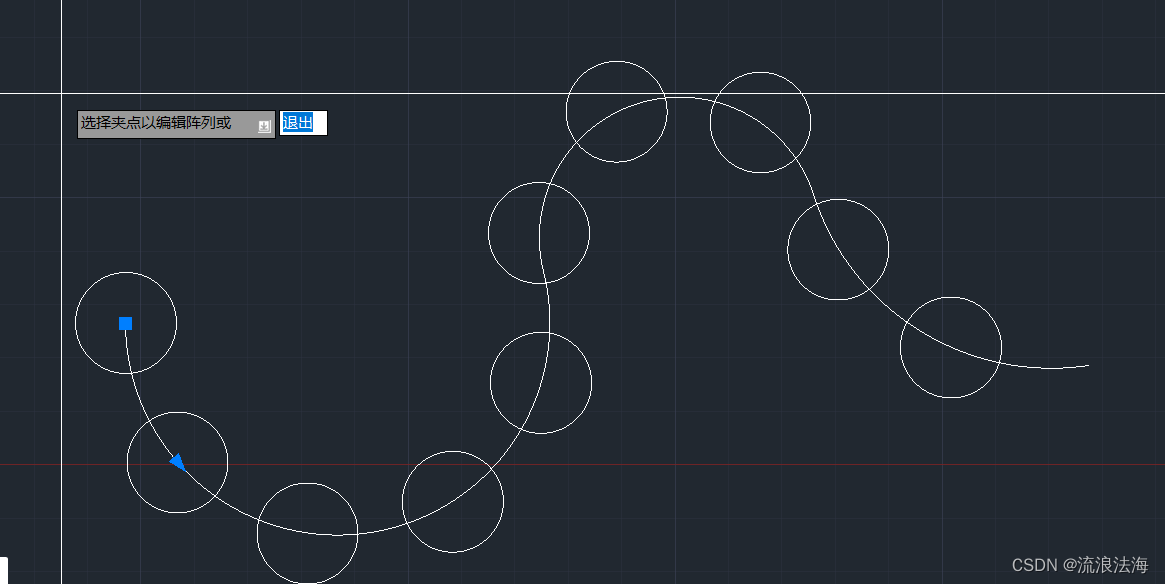

路径阵列

点击阵列 空格 选择对象 空格 选择路径

点击基点

选择基点 操作完成

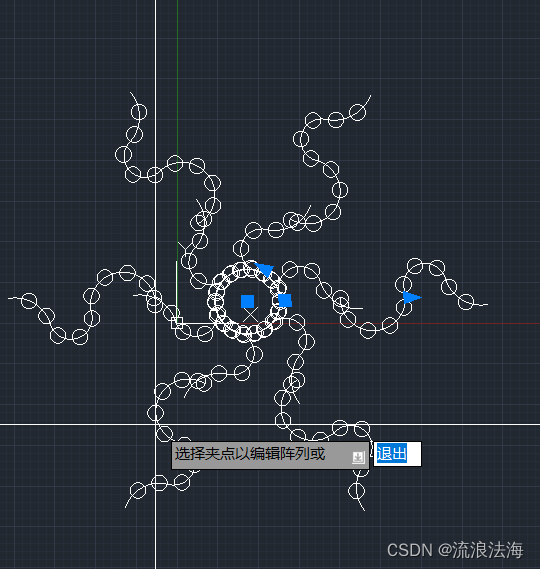

环形阵列

点击阵列 空格 选择对象 空格

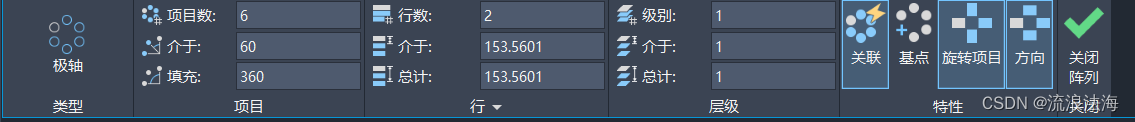

自行修改图像数据 操作完成

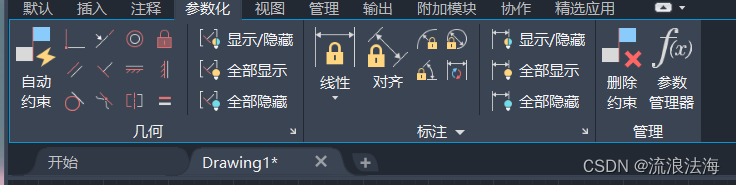

20.参数化

先点的不动 ，后点的动；

21.常规标注的用法

标注半径

DRA+空格

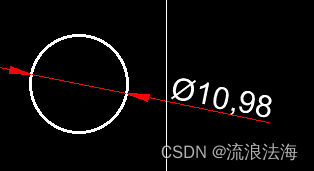

标注直径

DDI+空格

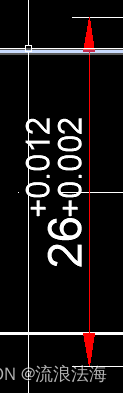

精度标注方法

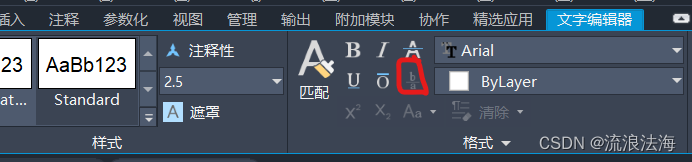

双击26，输入+0.012^+0.002 并选中+0.012 ^+0.002 ，点击b/a,操作完成

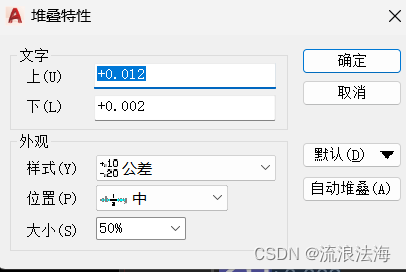

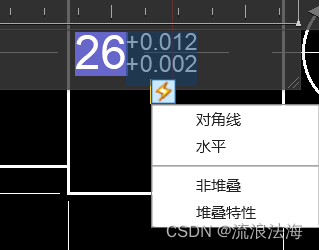

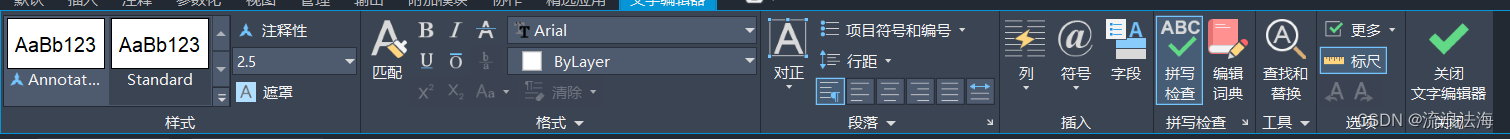

点击闪电符号修改堆叠特性

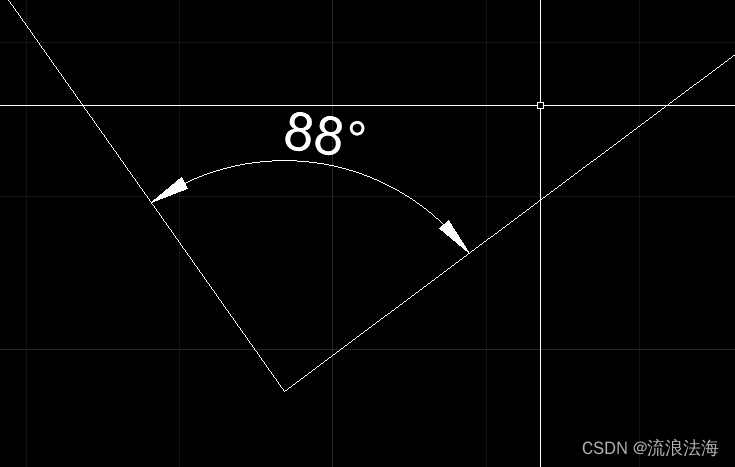

标注角度

DAN+空格+选择要标注的角度的两边+空格

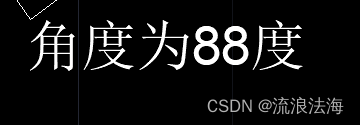

22.编辑文字

D+空格+移动鼠标控制文字适用框架+输入文字，操作完成

双击文字可对文字进行修改
