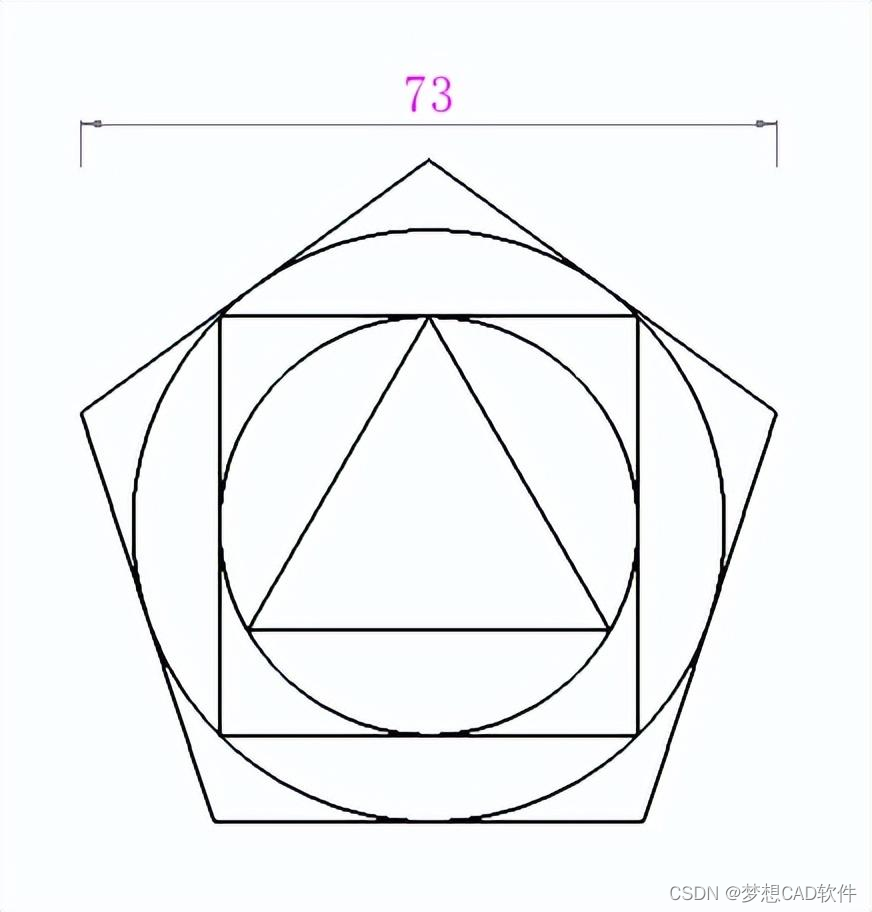

如下图所示根据标注的尺寸，用CAD画图软件绘制出一样的图形：

目标对象
在这里插入图片描述

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图（轻量级CAD、国产CAD软件）

步骤

1.先使用CAD圆命令绘制一个圆，半径自定义，如下图所示：

绘制圆
在这里插入图片描述

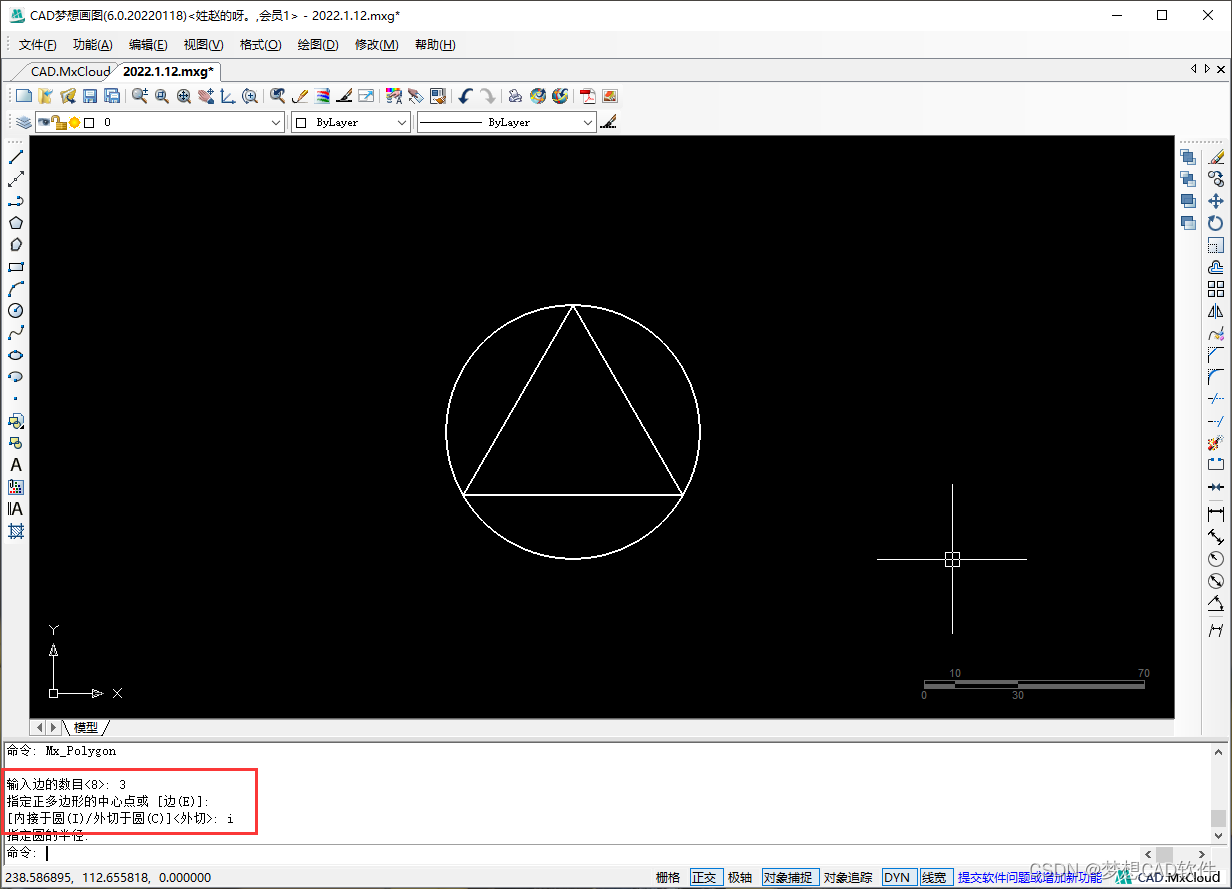

2.使用CAD多边形命令绘制一个内接于圆的三边形连接到圆上，如下图所示：

绘制三边形
在这里插入图片描述

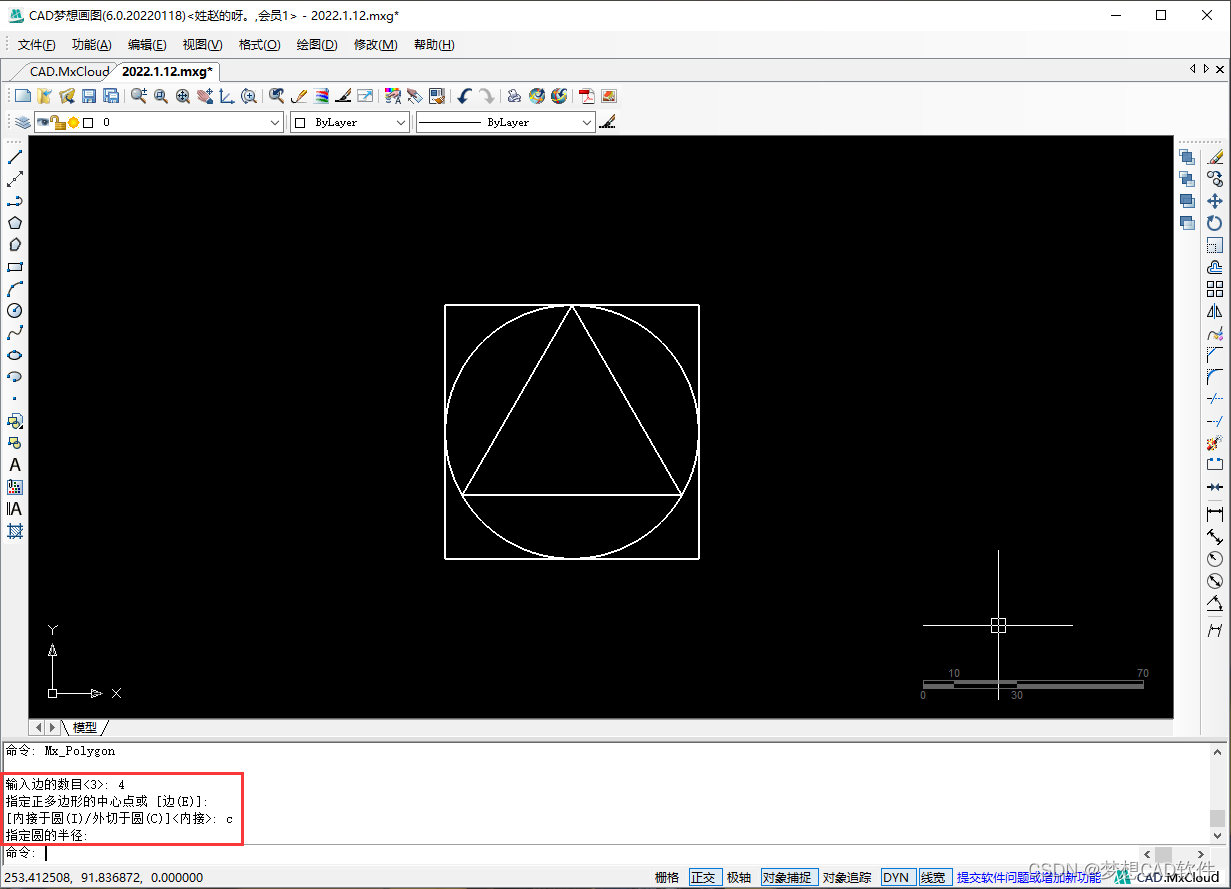

3.捕捉圆心，再使用多边形命令以外切于圆绘制一个正四边形，如下图所示：

绘制四边形
在这里插入图片描述

4.使用CAD圆命令，以圆心到正四边形的任意角点为半径绘制一个大圆，如下图所示：

绘制大圆
