LuatOS-Air AT应用指南--网络状态与信号强度查询

一. 概念解析
​先简单介绍几个概念：

​位置区：一般是若干个相邻基站区的覆盖区域的总和，位置区识别码叫做LAC（4G网络下叫做TAC，若无特殊说明，本文以下章节，LAC等价于TAC）；

​基站区：一座基站的覆盖范围，一般包含3个小区，即一座基站区等于3个小区的覆盖总和；

​小区：最小的区域单位，小区识别码叫做CI；

​一个位置区一般有多个基站，一个基站一般包含3个或者多个小区，一个小区对应一个小区识别码CI，小区识别码和人的名字一样有重复，加上位置区识别码LAC之后就确定了唯一性。

​频段：这个概念太过抽象，直接以中国的三大运营商为例来阐述：

​中国的三大运营商，建设了全球最多的4G基站。同时，工信部也分配了不同的频段给运营商作为4G覆盖使用。三大运营商的4G频段，都有相对的高、中、低频段。中国电信就有B1、B3、B5，中国联通有B1、B3、B8，中国移动则是TD-LTE/FDD-LTE混合组网，有最多的频段，包括B3、B8、B34、B38、B39、B40、B41。下图是4G频段表以及上下行频率范围（可能不准确，仅供参考）：

​运营商在建设自己的4G基站时，根据工信部分配的频段，可以决定某个基站是支持分配的全部频段还是部分频段；例如中国移动在某个地区建设自己的基站，可以配置这个基站支持B3、B8、B34、B38、B39、B40、B41全部频段，也可以仅支持B3、B8频段，完全取决于运营商。

​Air724UX系列模块，支持B1、B3、B5、B8、B34、B38、B39、B40、B41频段，是支持中国4G网络全频段的纯4G模块（不支持2G和3G网络）。

​信号强度：运营商的基站建设好之后，一旦开始工作，基站就对外发射信号。此时，终端设备（模块产品、手机产品等）一开机，就开始搜索信号；信号强度就表示：终端设备接收到的基站发射出的信号强度。

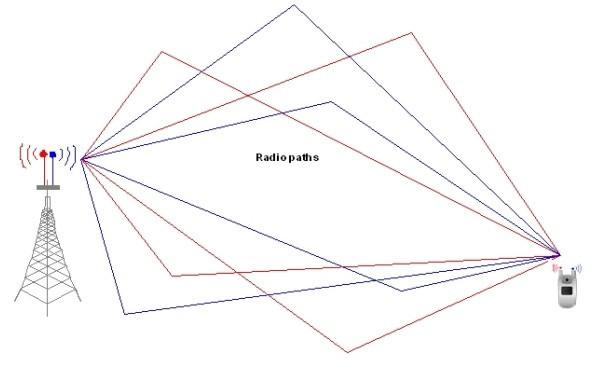

​基站发射的信号，通常都是经过折射、反射、衍射、散射等方式才被终端设备接收到，接收到的信号强度和终端设备的天线灵敏度、基站的距离、终端设备所处的环境等有关系，如下图所示：

二. 网络注册
2.1 网络注册流程
网络注册，是指从开机搜网到注册到网络的过程，或者从退出飞行模式到注册到网络的过程，此过程（仅供参考，省去N多细节，欲知详情，请自行搜索 LTE注网流程 了解）可以概括为如下几步：

1、 终端设备开机或者退出飞行模式后，读取PLMN

公共陆地移动网（Public Land Mobile Network，简称：PLMN），由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络
PLMN=MCC+MNC，以中国大陆的运营商为例，有中国移动、中国电信、中国联通三大运营商，MCC都是460，中国移动的MNC有00、02、07（后续可能还会扩充）
从SIM卡中以及模块固件的配置文件中读取PLMN列表
2、终端设备根据自己支持的频段，扫描基站信号，找到支持的PLMN

3、根据小区选择标准（S标准），选择一个最优的小区

4、驻留在最优小区

Air724UX系列模块，整个网络注册流程，自动完成，不需要人为参与。

2.2 AT版本网络注册说明
Air724UX系列模块，仅支持4G网络，所以本章节仅描述和4G网络有关的命令AT+CEREG。

这个命令最常使用的两种功能是：设置命令AT+CEREG=和查询命令AT+CEREG?

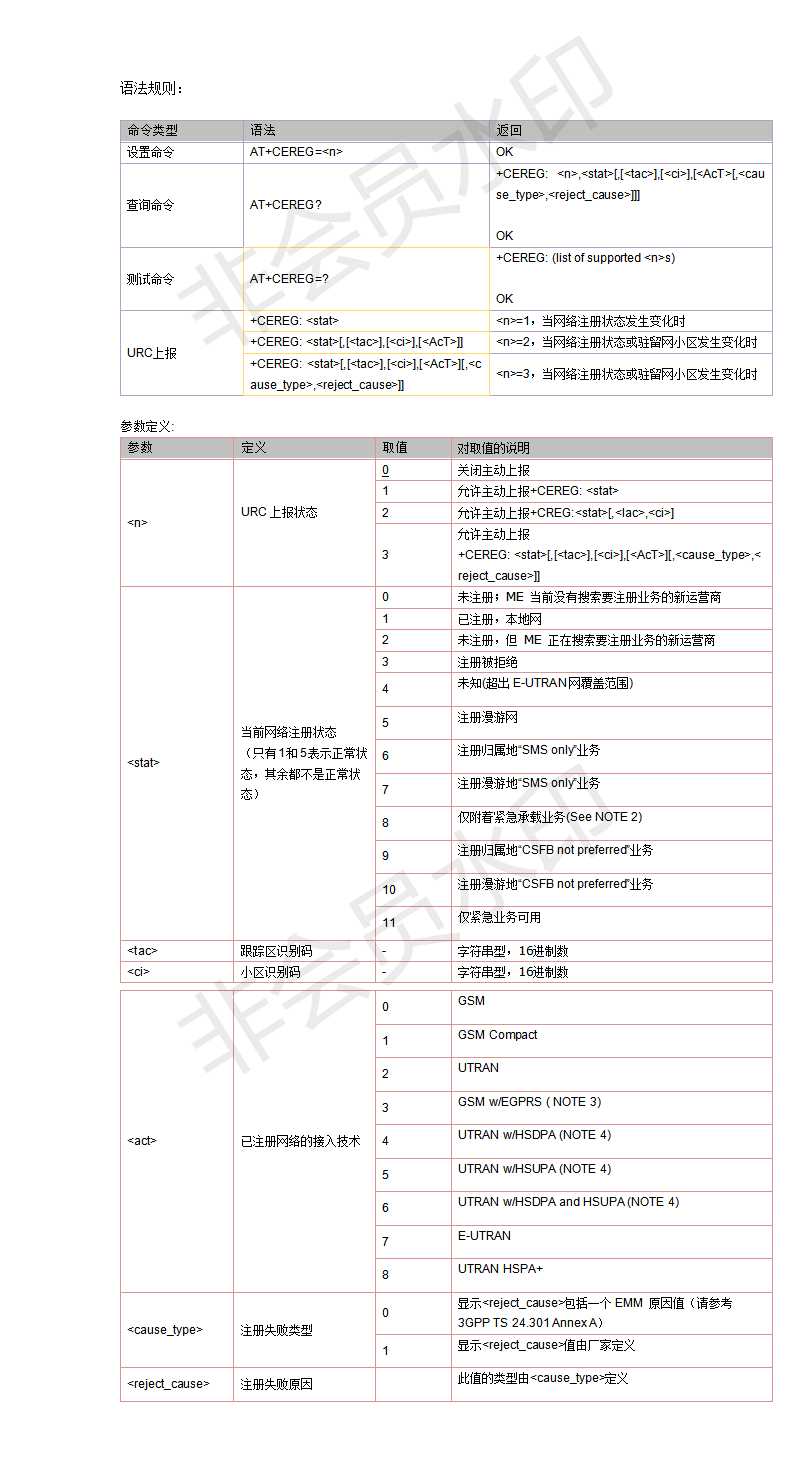

语法规则如下图所示：

AT版本可以通过的值来判断网络注册状态，1和5表示注册上网络，其余都表示未注册上网络

三. 信号强度
3.1 参考指标
信号强度有两种不同的参考指标：

rssi：接收信号强度指示；是一种传统的信号强度参数，过去一直用于2G网络的信号强度指示；很多用户仍然习惯使用这个参数来表示4G网络的信号强度；在合宙4G Cat.1模块中，rssi的取值范围为0到31，99；AT+CSQ命令可以查询rssi

rsrp：参考信号接收功率；是4G网络特有的测量参数，相对于rssi来说，可以更精确的测量4G网络的信号强度；rsrp等级的取值范围为0到97，255；AT+CESQ命令可以查询rsrp

rsrp等级和rsrp功率的对应关系表如下：

rsrp等级       rsrp功率   
0 rsrp < -140 dBm
1 -140 dBm <= rsrp < -139 dBm
2 -139 dBm <= rsrp < -138 dBm
…
95 -46 dBm <= rsrp < -45 dBm
96 -45 dBm<= rsrp < -44 dBm
97 -44 dBm <= rsrp
255 未知或不可测
这个表格是3GPP协议的标准规范，rsrp等级和rsrp功率是简单的线性关系；

实际测试，在实网中，rsrp功率只要大于-71dBm，对应的rsrp等级大于等于70，信号就已经很好，实网环境很难出现大于70的情况

rsrp等级和rssi等级的转换关系，算法并不是简单的线性关系，实际网络下，rssi的计算方式和多个网络参数有关，计算比较复杂，此处不再列举算式。下表离散采样了几个值来简单描述二者的对应关系，仅供参考

rsrp等级         rssi等级

69 31
66 30
63 28
58 26
54 24
50 22
44 19
40 17
35 15
30 12
26 10
19 9
15 7
9 7
信号强度仅仅表示当前驻留小区的网络覆盖程度，一般来说，信号强度和网络通信稳定率是正比关系。信号强度差，网络数据通信相对就不稳定；但不能绝对的认为信号强度好，网络数据通信就一定稳定，和网络是否拥堵等其他因素也有关系；经验值如下：

rsrp等级小于等于15或者rssi等级小于等于7，可以认为网络很差，不足以支撑网络通信

rsrp等级小于等于26或者rssi等级小于等于10，可以认为网络不太稳定，不足以支撑正常的网络通信，会概率性掉线、丢包

rsrp等级大于26或者rssi等级大于10，可以认为网络较好

3.2 AT版本信号强度说明
Air724UX系列模块，仅支持4G网络，所以本章节仅4G网络信号强度。

AT+CESQ可以查询rsrp

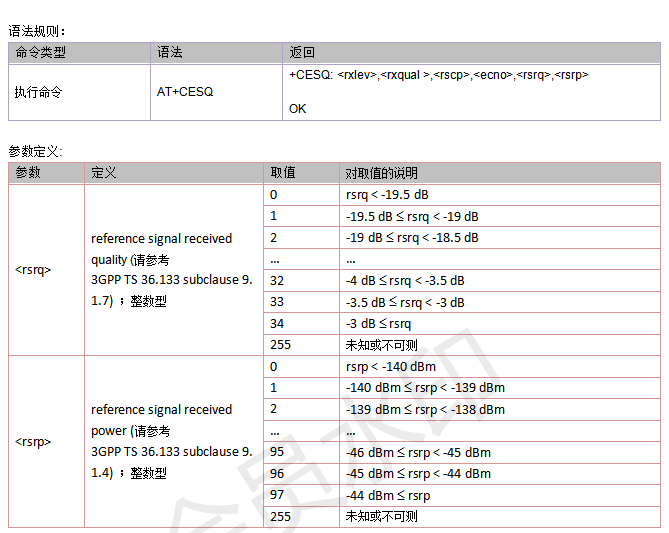

语法规则如下图所示：

AT+CSQ可以查询rssi

语法规则如下图所示：

注意：AT+CESQ查询出的rsrp比AT+CSQ查询出的rssi更能准确的反映信号强度，在条件允许的情况下，建议使用AT+CESQ

四. 常见问题
4.1 没有sim卡，可以查询到信号强度吗？
可以；即使没有sim卡，模块也能搜索到基站发射出的信号，能搜索到就能感知到信号；只是无法驻留到小区

4.2 如何判断主板信号接收性能？
参考：如何判主板的4G/2G信号接收性能的好坏

4.3 可以在中国大陆外的哪些国家和地区使用？
按照如下步骤确认：

1、参考Air724UG支持的频段可知：Air724UG支持B1/B3/B5/B8/B34/B38/B39/B40/B41频段

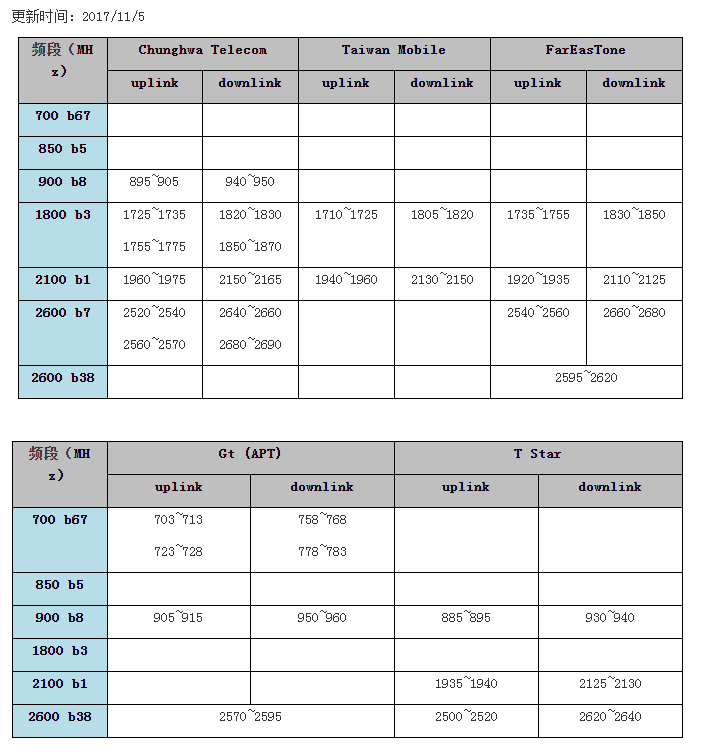

2、参考世界各国蜂窝移动通信网络频段分布【此数据可能不准确，仅供参考，针对具体的国家和地区，需要客户去实际确认当前国家的运营商和频段信息】获取要查询的国家和地区频段，例如以中国台湾地区为例，中国台湾所有运营商的频段如下图所示：

由上图可知：中国台湾的运营商以及支持的频段如下：

1、Chunghwa Telecom：B1/B3/B7/B8；但是Air724UG不支持B7频段，所以Air724UG在台湾不能使用Chunghwa Telecom运营商

2、Taiwan Mobile：B1/B3；Air724UG支持这两种频段，所以Air724UG在台湾可以使用Taiwan Mobile运营商

3、FarEasTone：B1/B3/B7/B38；但是Air724UG不支持B7频段，所以Air724UG在台湾不能使用FarEasTone运营商

4、Gt(APT)：B8/B38/B67；但是Air724UG不支持B67频段，所以Air724UG在台湾不能使用Gt(APT)运营商

5、T Star：B1/B8/B38；Air724UG支持这两种频段，所以Air724UG在台湾可以使用T Star运营商

综上所述，Air724UG可以在中国台湾地区使用，但是仅支持Taiwan Mobile和T Star两种运营商

注意：此数据仅供参考，因不同国家地区的运营商和支持的频段信息会不断发生变化，所以在模块选型时，一定要在当地确认实时信息

4.4 如何在网站上查询小区对应的位置信息？
例如：通过AT+CEREG？查询到的小区信息如下：
+CEREG: 2,1,“812f”,“0ba1d982”,7
这里的812f和0ba1d982都是16进制格式

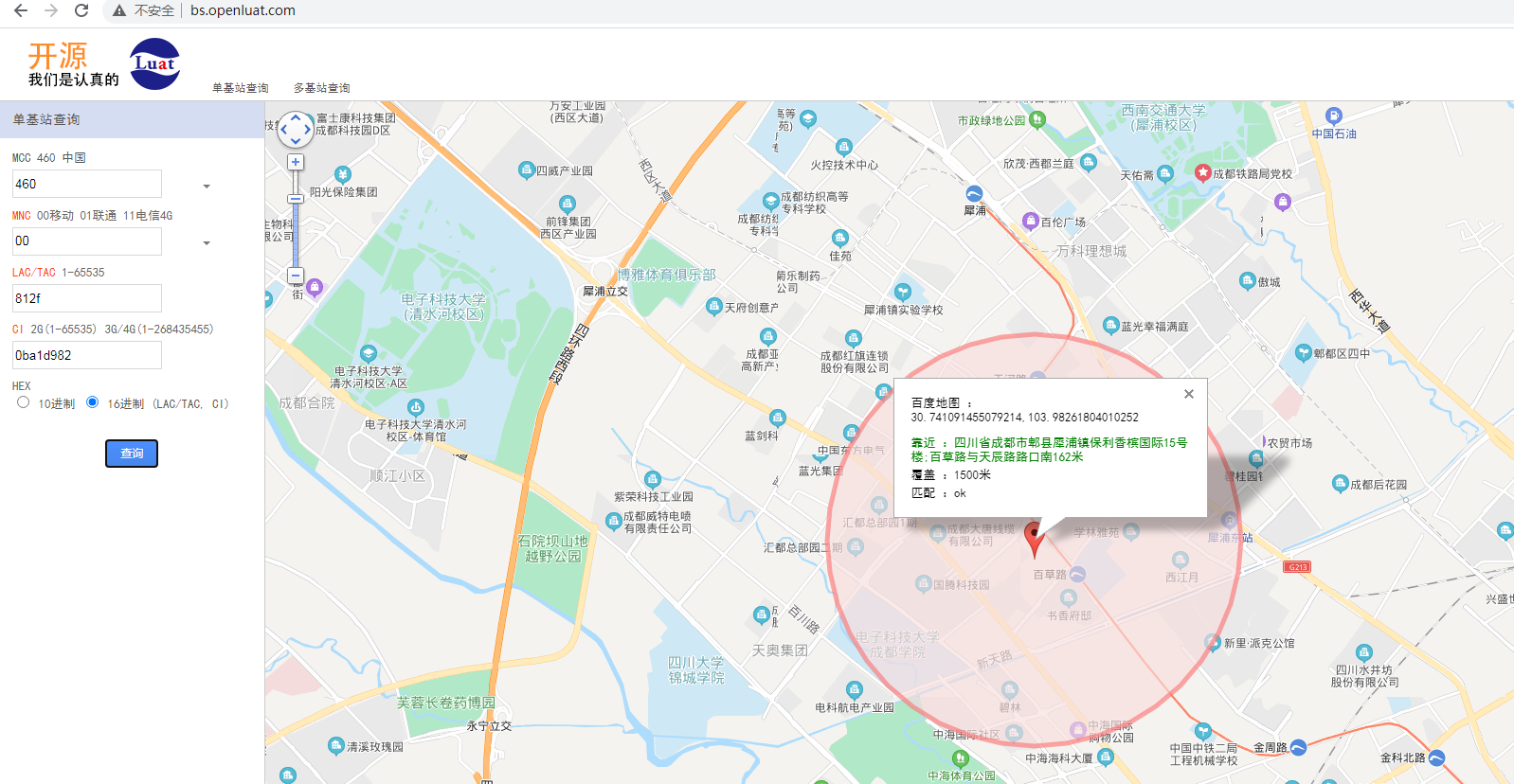

合宙官方提供了一个在线查询位置的位置服务：在线根据小区查询位置

注意：任何一个在线查询网站，查询结果仅供参考；无法保证100%可以成功，因为小区id不断在新增，查询网站的后台数据库很难做到实时更新小区id数据库

4.5 在4G网络不好的地方，Cat.1模块会切换到2G网络吗？
支持2G网络的Cat.1模块（例如Air724UH），如果4G网络的小区没有条件驻留，则会尝试驻留2G网络小区，如果可以驻留，就会驻留到2G网络

4.6 724如何锁频段/强制模块注册某个频段？
指令：例如：AT+SETLOCK=1,0,8,34,38,39,41
锁定频段是8， 34，38，39，41 ，模块只能注册这5个频段
注意： SETLOCK指令支持最多同时锁5个频段 ；重启生效，保存到模块的
AT+SETLOCK= 0,0 解除锁定
AT+SETLOCK= 2,0 获取锁定频段
AT*BANDIND? 查询模块当前工作频段
4.7 为什么模块在盒子里外接天线盒子的封闭状态会影响信号值？
天线距离盒子太近盒子的密封状态会影响模块信号值，板子在密闭环境需要外接长一些的天线，这样信号值会高一些。

4.8信号强度和网络数据业务的稳定性关系
信号强度的查询方法：
AT版本：通过AT+CSQ查询rssi值，AT+CESQ命令可以查询rsrp值，取值范围参考AT手册AT手册
LuatOS-Air版本：通过net.getRssi()返回信号强度值
  信号强度仅仅表示当前驻留小区的网络覆盖程度，一般来说，信号强度和网络通信稳定率是正比关系。信号强度差，网络数据通信相对就不稳定；但不能绝对的认为信号强度好，网络数据通信就一定稳定，和网络是否拥堵等其他因素也有关系；经验值参考本文：
三、信号强度 章节

4.9基站识别码bsic
bsic 称为基站识别码，这是GSM特有的参数，4G没有
查询bsic： 模块硬件要支持2G，且模块必须注册2G网络（AT+CTEC=0,2）
AT+CCED=0,1,查询主小区 ，第5个参数是bsic

AT+CCED=0,1
+CCED:GSM current cell info:460,00,18be,5045,13,63,63,6 //bsic 为13
OK
AT+CCED=0,2,查询临近小区

AT+CCED=0,2
+CCED:GSM neighbor cell info:460,00,6334,20522,31,75 //bsic 为31
+CCED:GSM neighbor cell info:460,00,6334,0,21,80 //bsic 为21
+CCED:GSM neighbor cell info:460,00,6334,20521,30,91 //bsic 为30
OK
4.10联通基站全部拆除换成移动基站，先前的联通流量卡还能上网吗
运营商决定，以实测为准

4.11同种模块，有的卡能够快速联网，有的需要好几分钟
如：14408/14409号段为IMSI单设46008开头识别码，如果厂家使用原有的软件方案并未将MNC46008写入软件中，可能会产生兼容问题，不能连接网关服务器数据，无法正常联网使用网络。
解决方案如下：
1.联系生产厂家协助软件版本做出调整增加imsi识别
2.软件开发植入MCC460 MNC08
3.14408、14409号段的卡设置APN：CMIOT

4.12请问查询SINR和TA的指令是什么
SINR获取方法如下，TA获取不到

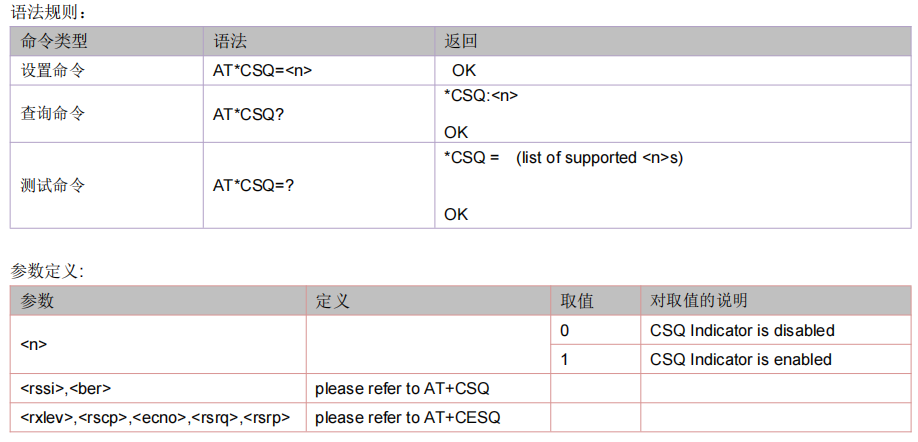

打开 CSQ 主动上报：AT*CSQ

AT*CSQ=1
OK
+CSQ: 17,99
+CESQ: 99,99,255,255,18,34
*CESQ: 99,99,255,255,18,34,6

4.13移动电信联通的SIM卡都可以使用，如果限制只能使用一家运营商的卡的话，这个支持么？
通过频段去限制运营商，是存在问题的，同一个频段，因为带宽原因，可能不只一个运营商支持，比如band40，有2个运营商都支持，目前没有直接限制运营商的办法

4.14学生卡可以与SIM卡进行强绑定，也就是一张学生卡只能使用一个固定号码的手机号，这个可以支持么？
模块没法支持 ，现在sim卡有机卡绑定的规则 , 能满足这个要求
