立创EDA专业版之删除焊盘

👉删除焊盘

在这里插入图片描述

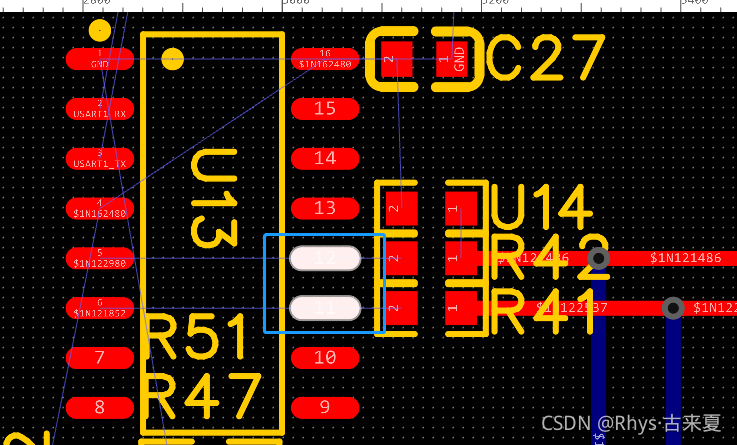

如图时CH340C器件的封装，在使用该USB桥接器时，并不必要使用9-15引脚，为方便走线，常需删除某些焊盘，
在这里插入图片描述

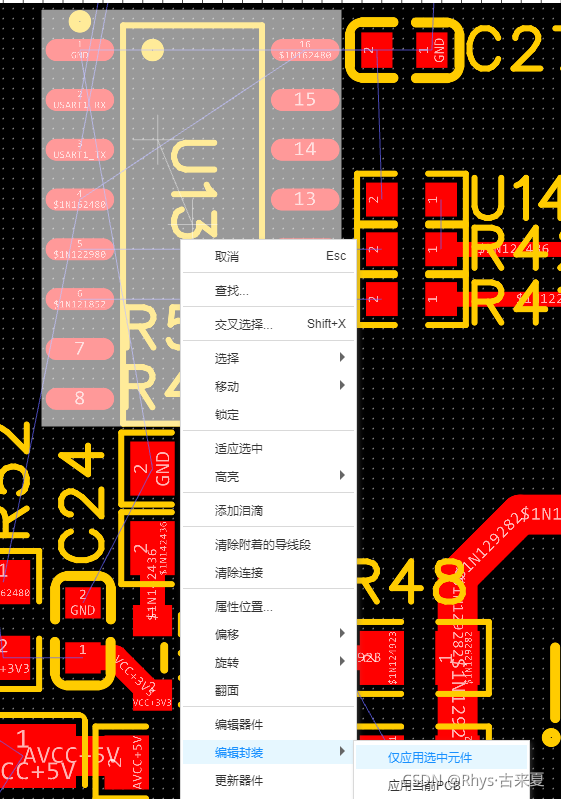

选中需要删除焊盘的具体元器件，右键，编辑封装，仅应用选中元件
在这里插入图片描述

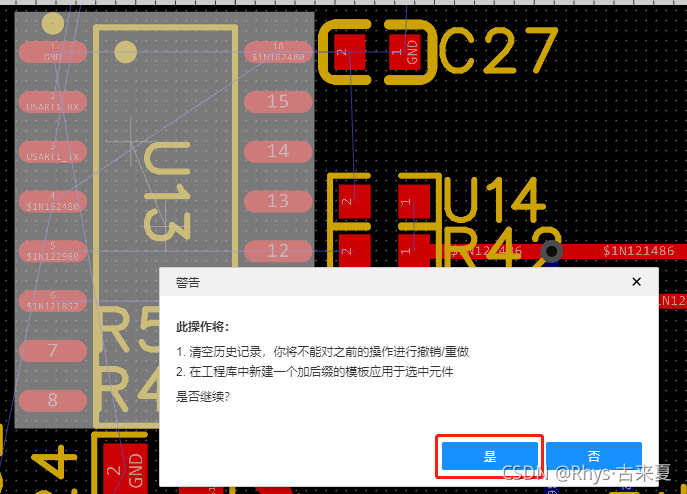

弹出的警告窗口中，选择是，
在这里插入图片描述

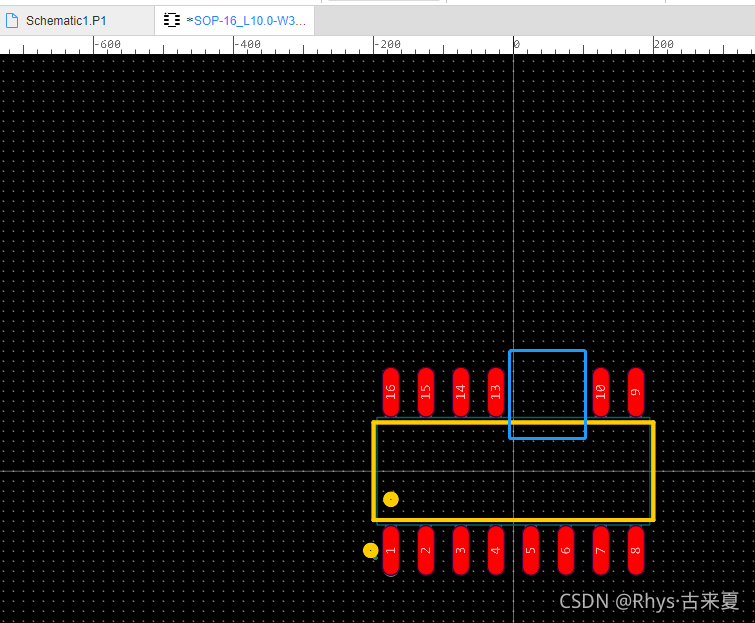

删除目标引脚，
