【嘉立创EDA】器件原理图引脚标识颜色更改

文章解决问题

1️⃣

在嘉立创EDA专业版中，很多时候需要自行建立元器件并绘制对应的器件原理图。对于一些引脚极其丰富的元件，引脚颜色千篇一律（均为黑色）时，难以辨认，增加了连线时的枯燥感。本文主要讲述如何修改器件原理图引脚标识颜色，本文将此过程记录，以供有需要的读者参考。

主题内容

2️⃣
 

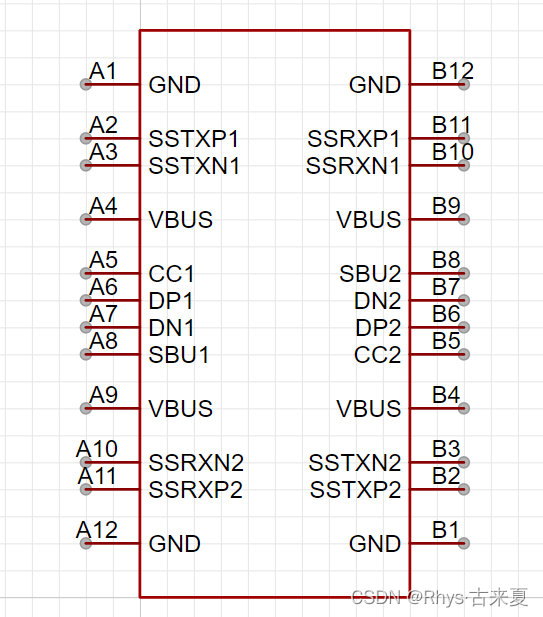

✒️进入器件编辑界面，笔者以一个USB 3.1元件为例，可以看到修改引脚标识颜色前，颜色均为黑色，千篇一律，较难辨认重要引脚；

 
✒️笔者该例将电源正极引脚标识为红色，将DPx引脚标识为绿色，将DNx引脚标识为银色。对目标引脚标识，右键–属性；

 
✒️在右侧弹出的基础属性中，将字体颜色进行对应修改；
