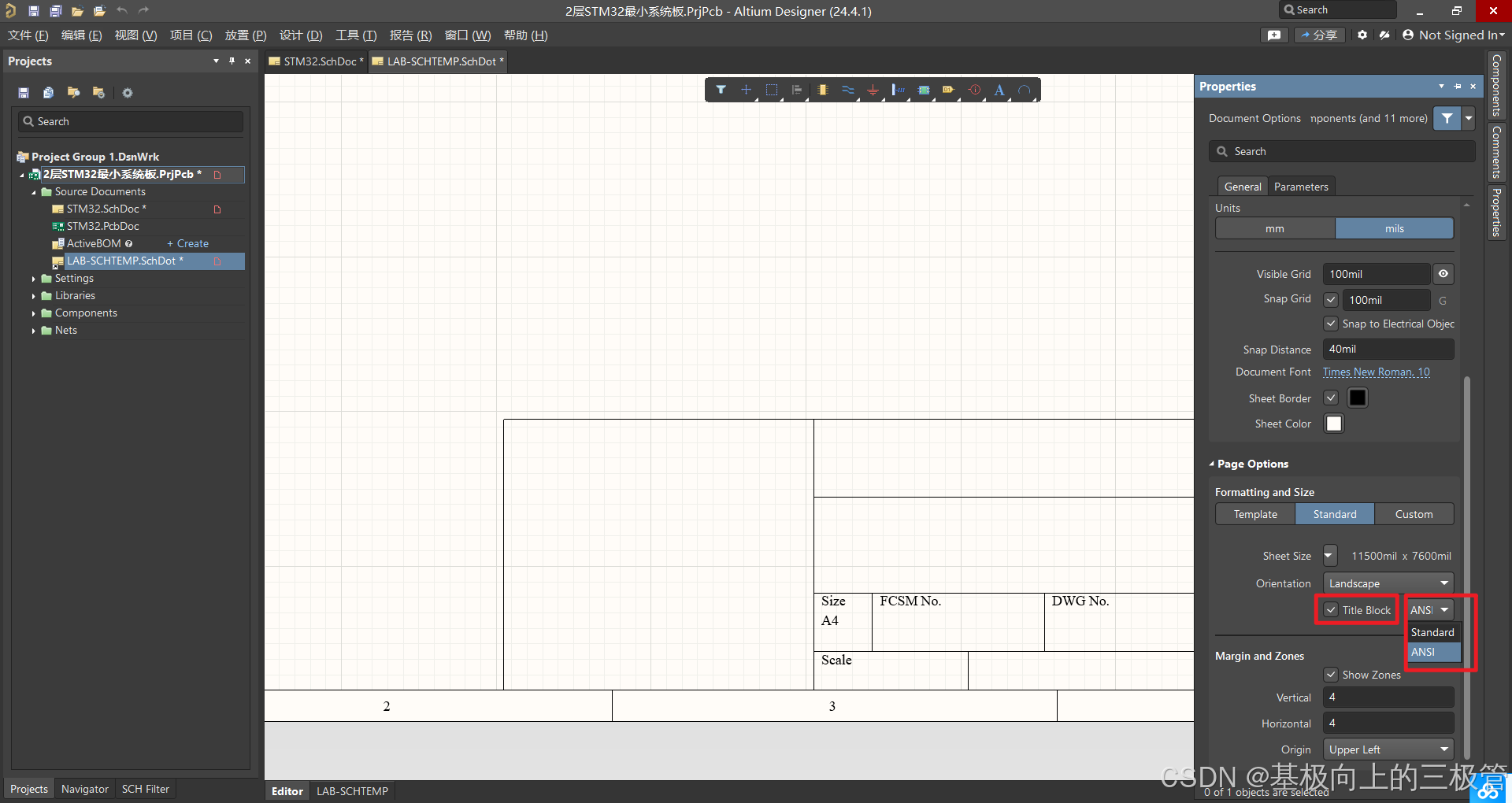

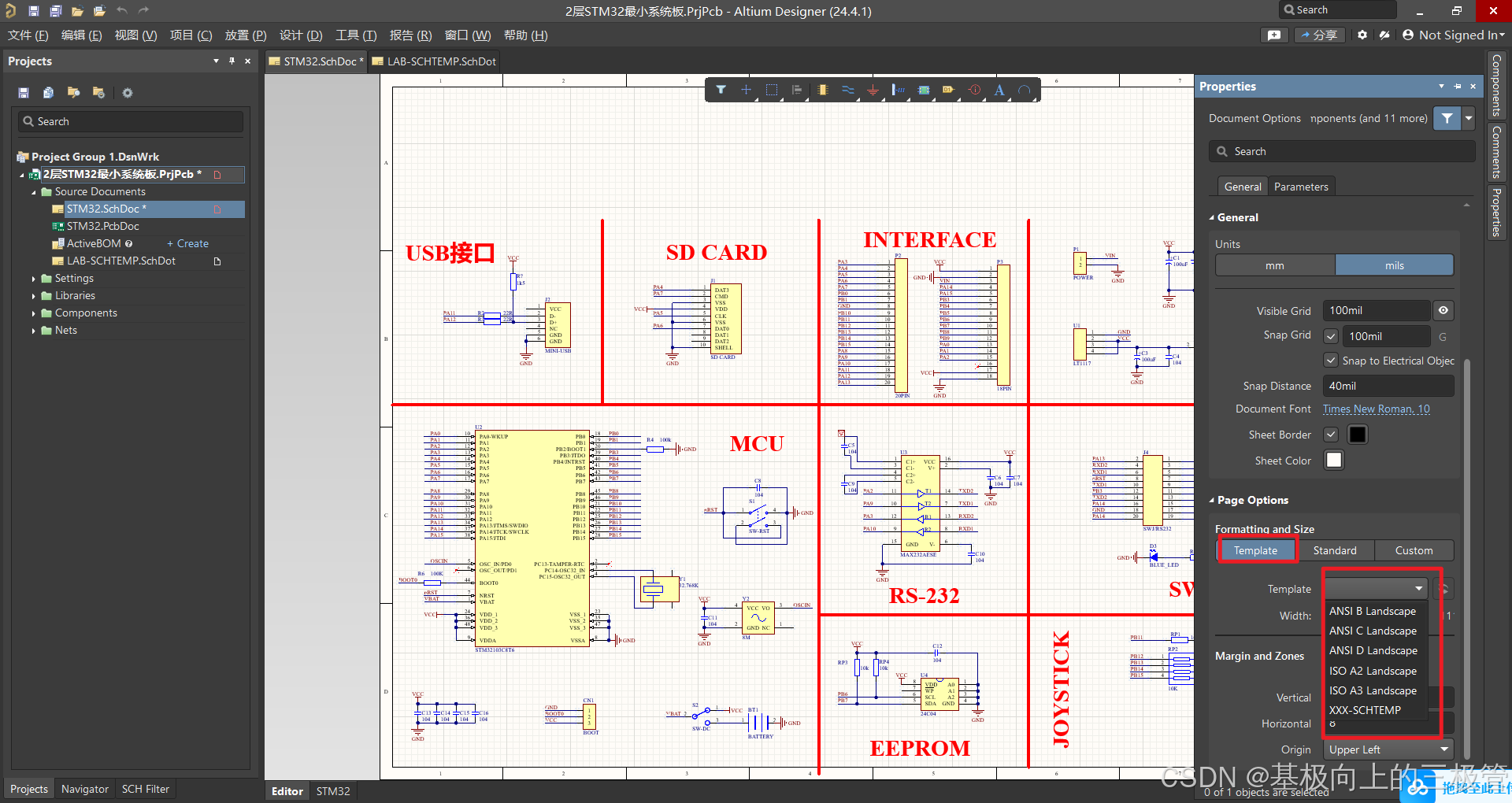

1.已有的原理图可双击原理图边框进行选择默认的模板

在这里插入图片描述

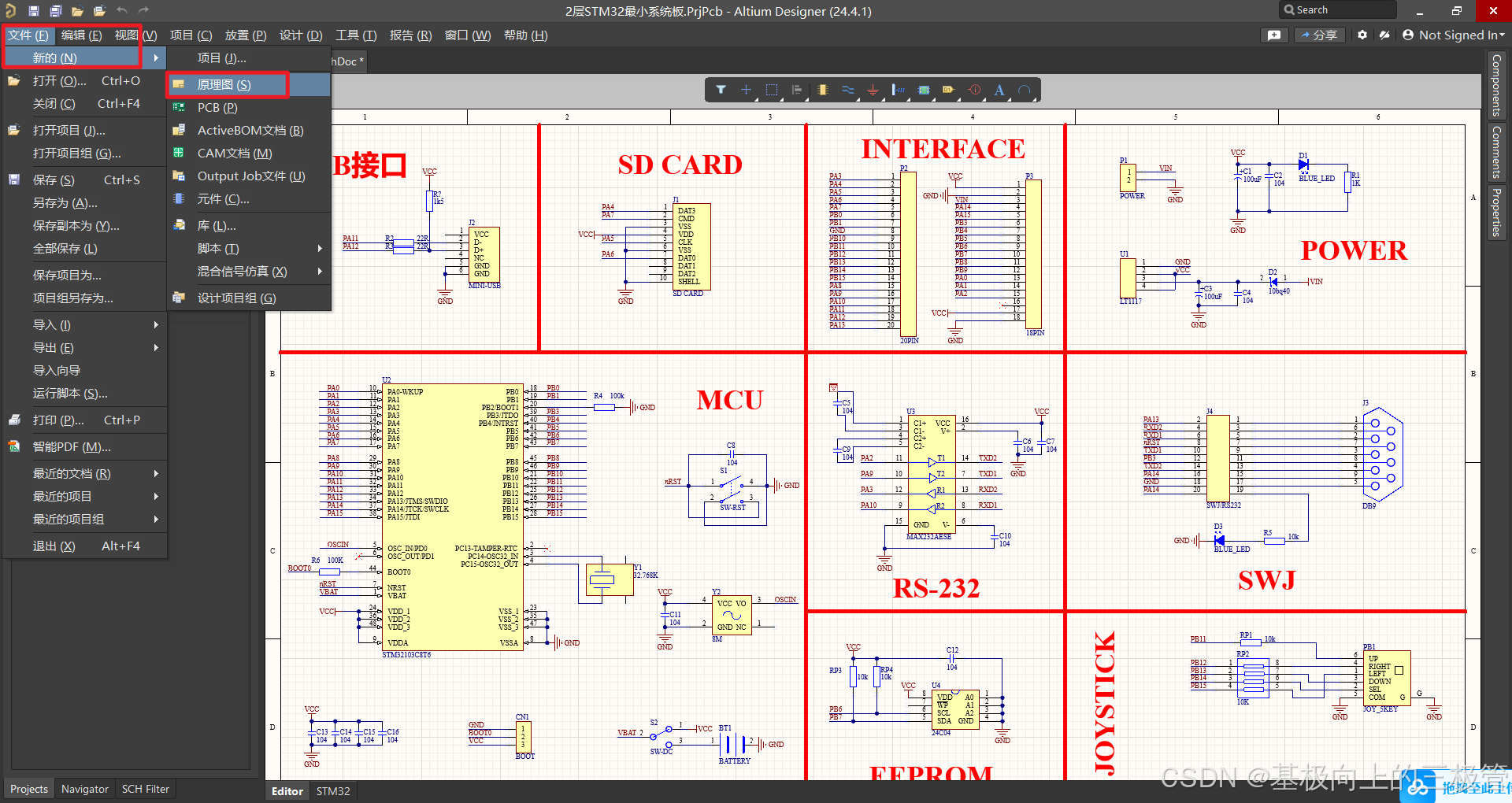

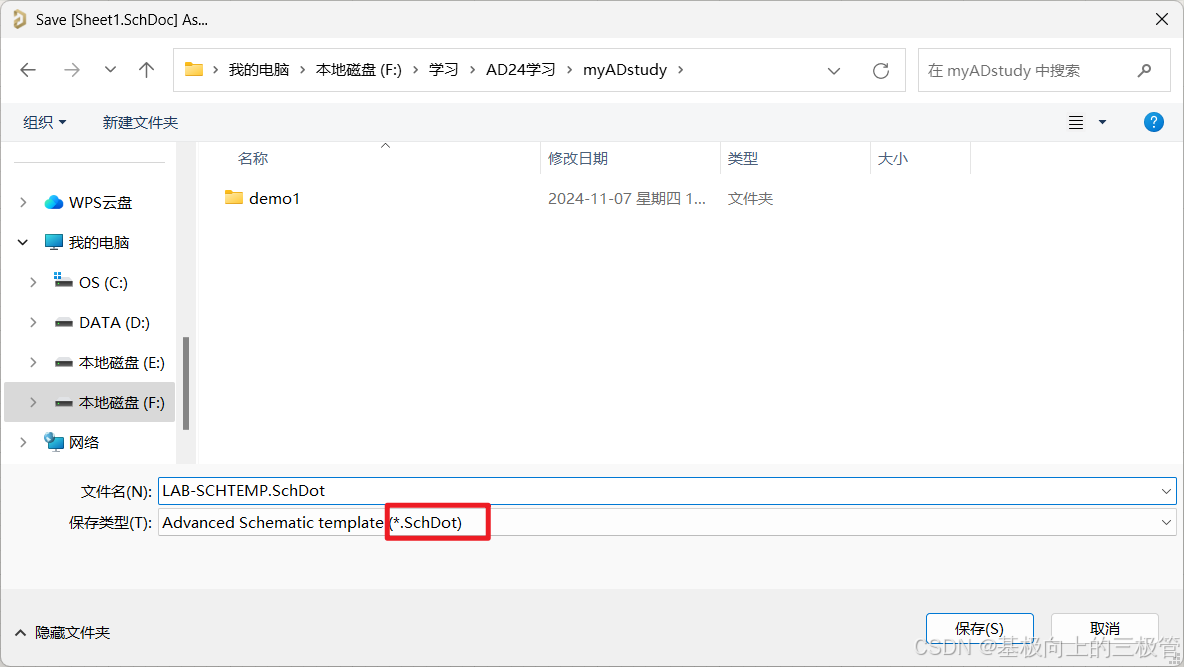

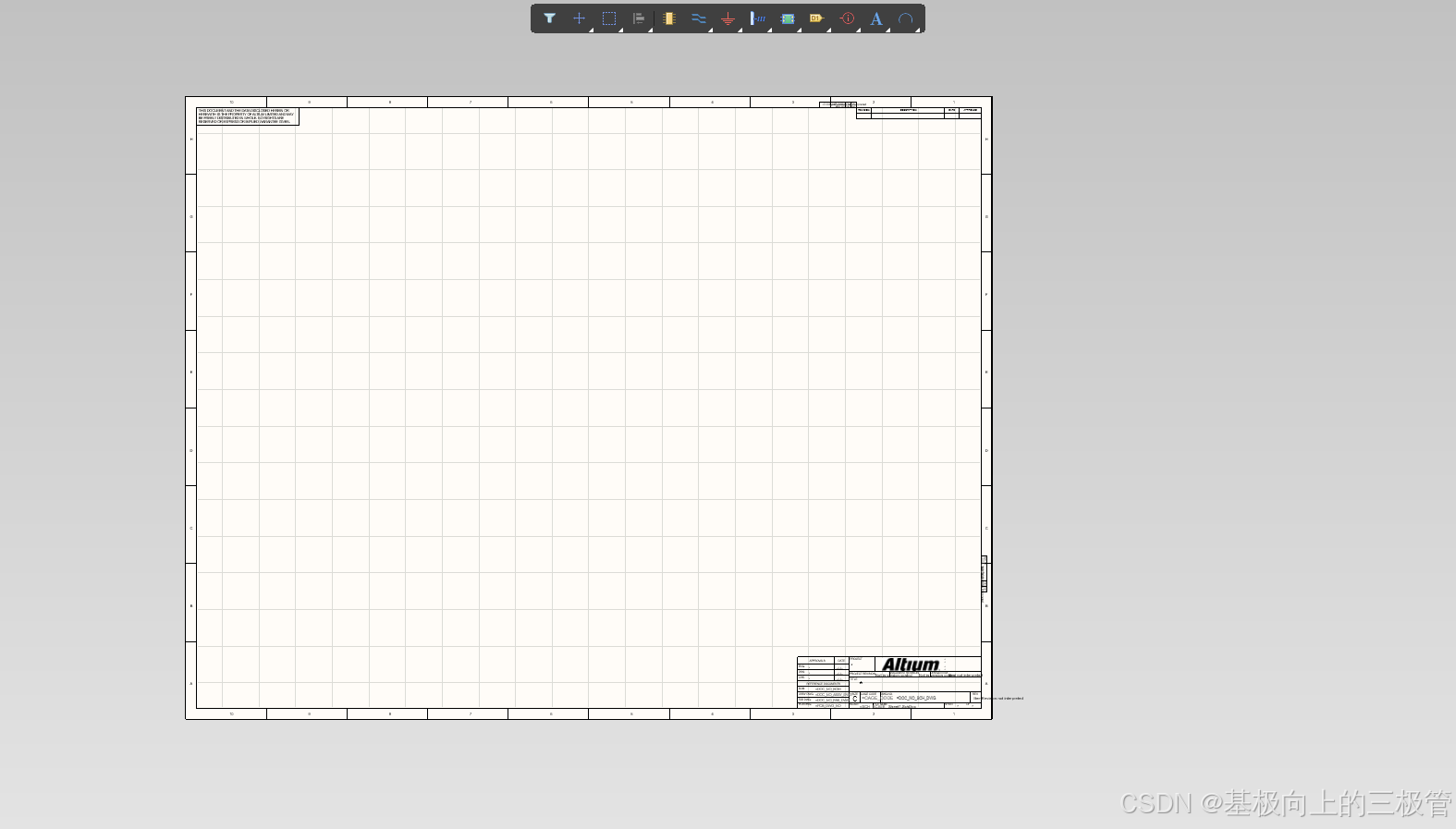

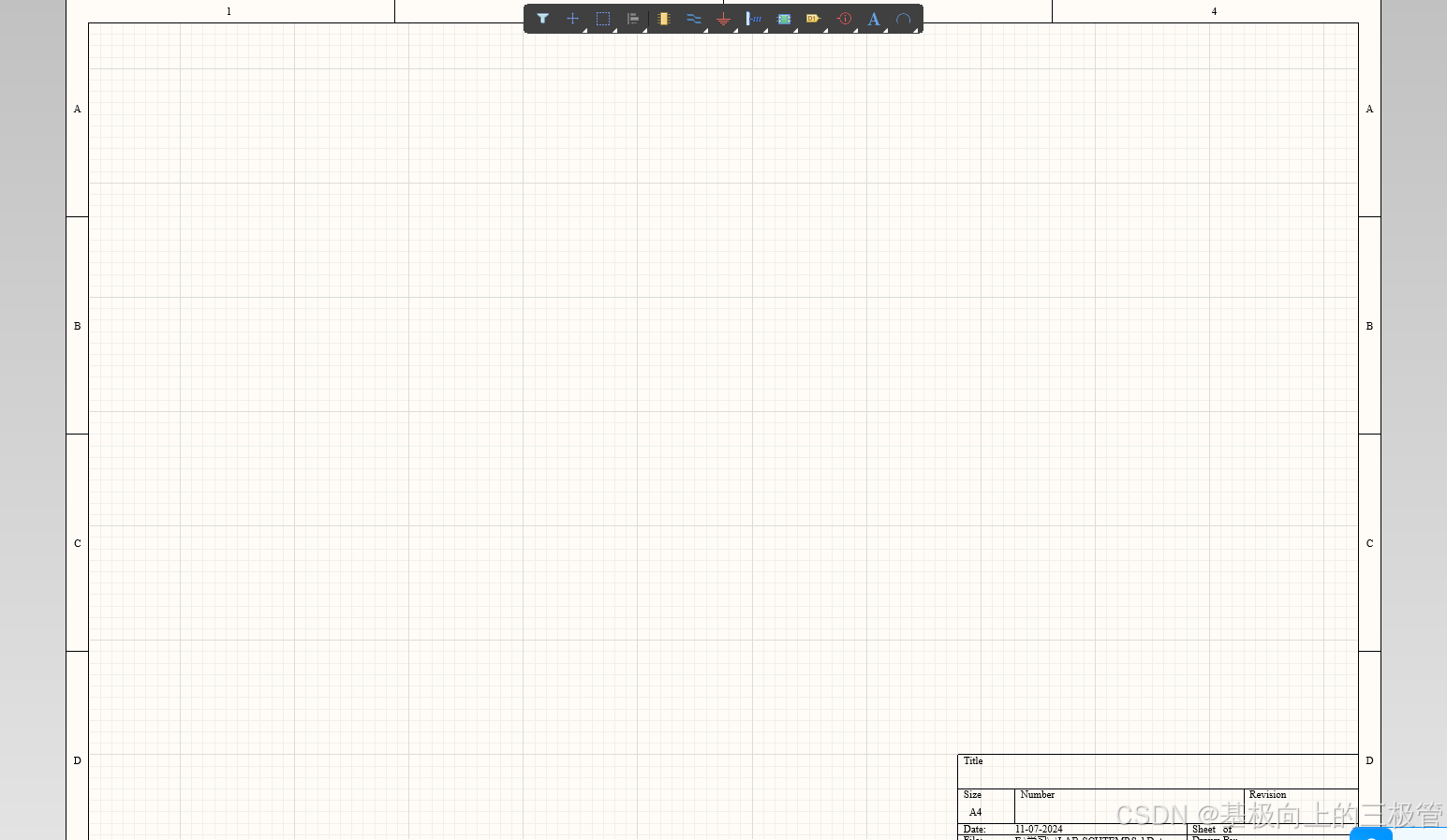

2.新建原理图，保存为.SchDot，双击原理图边框进行选择自定义，也可以自己画，设计好后保存并关闭模板

在这里插入图片描述

在这里插入图片描述

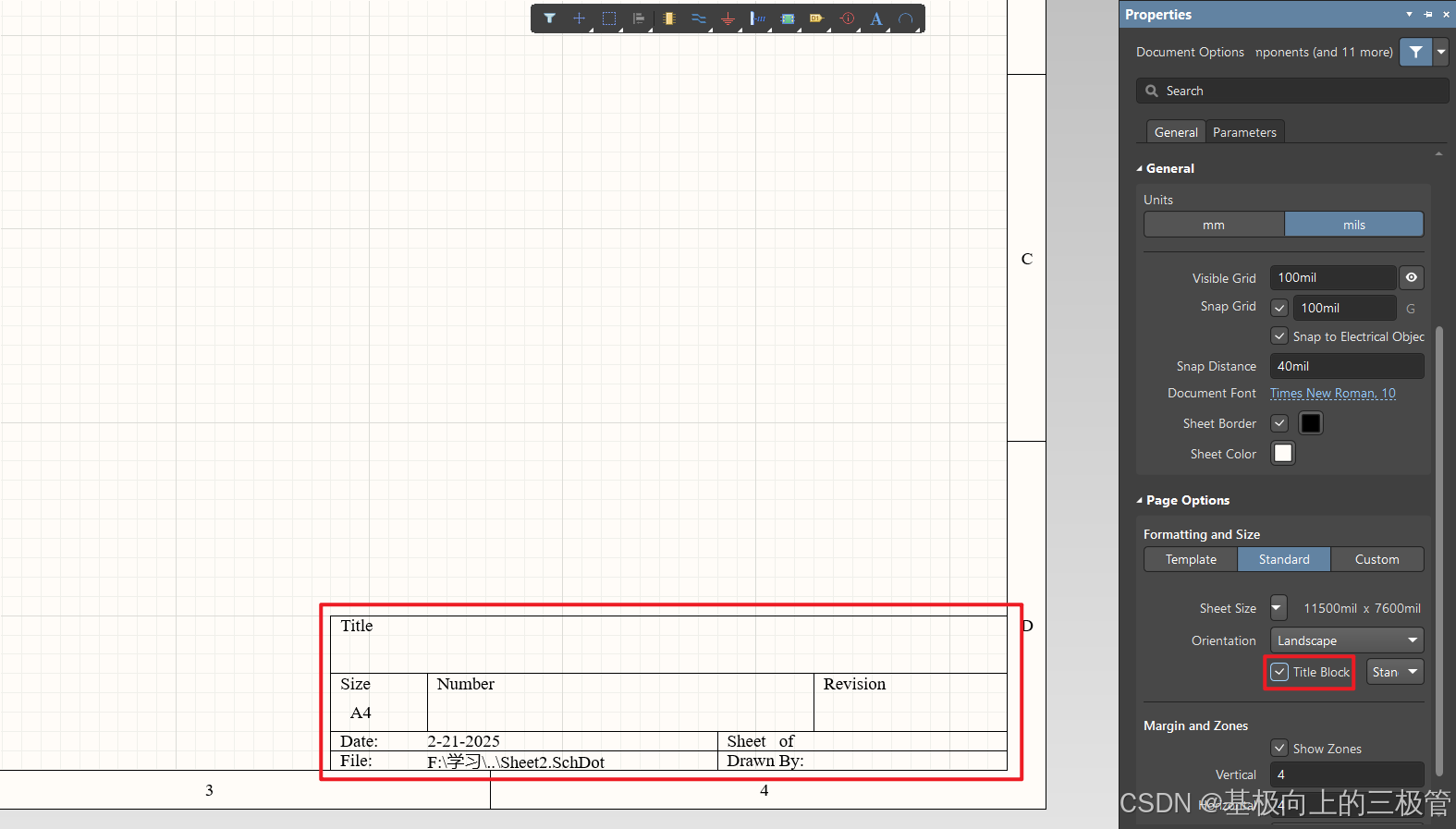

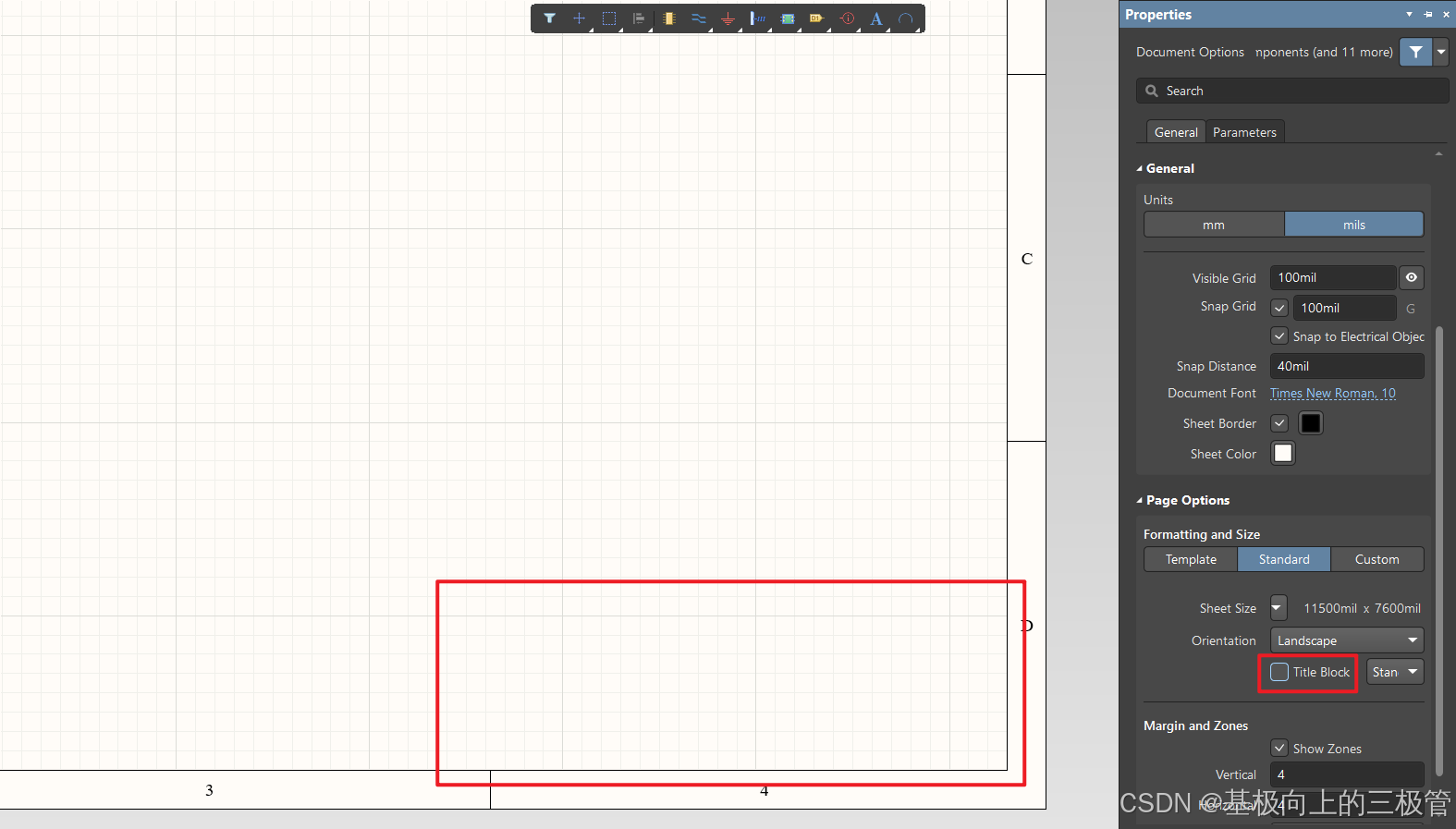

可通过勾选与否，进行显示或不显示

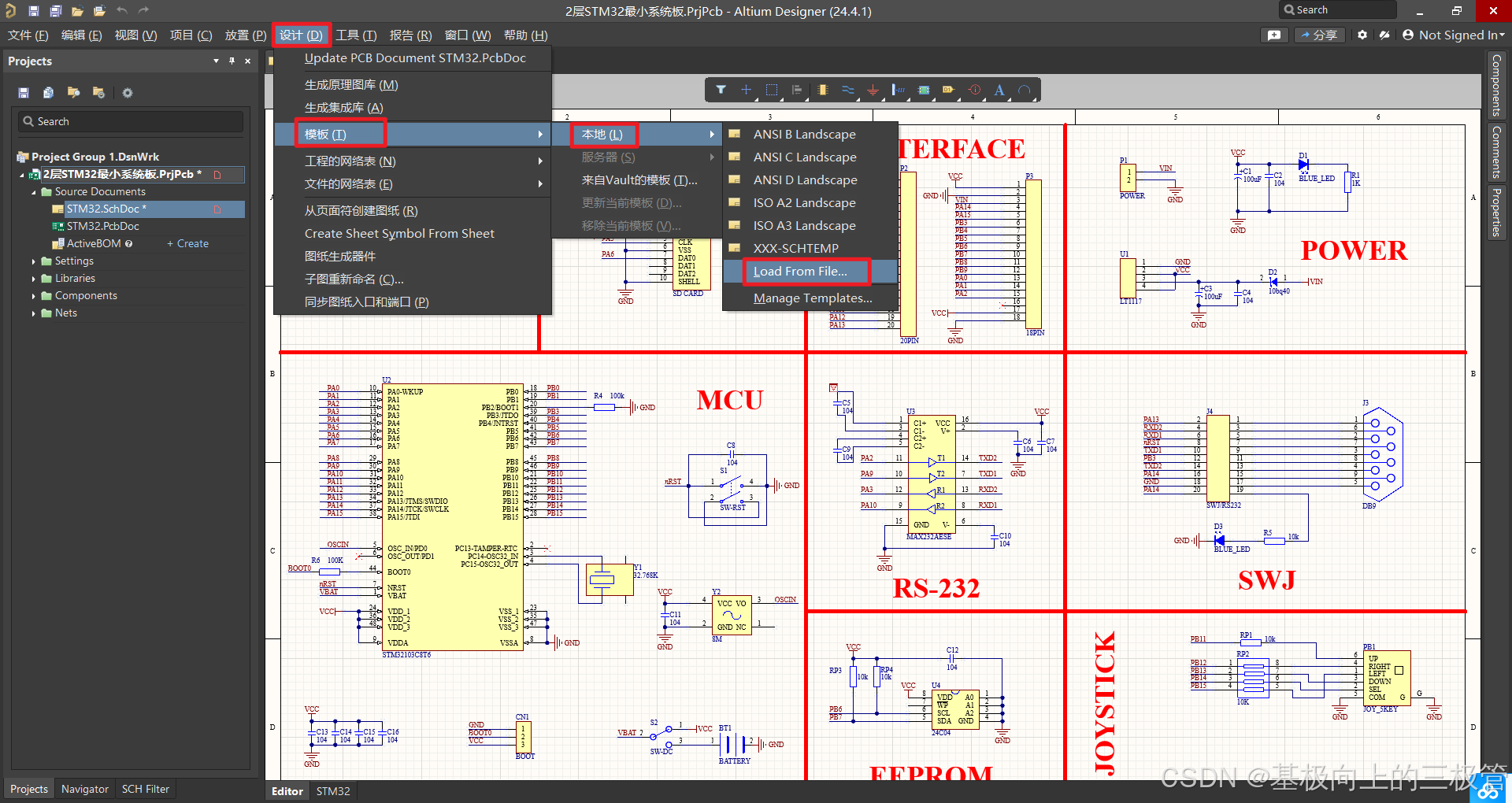

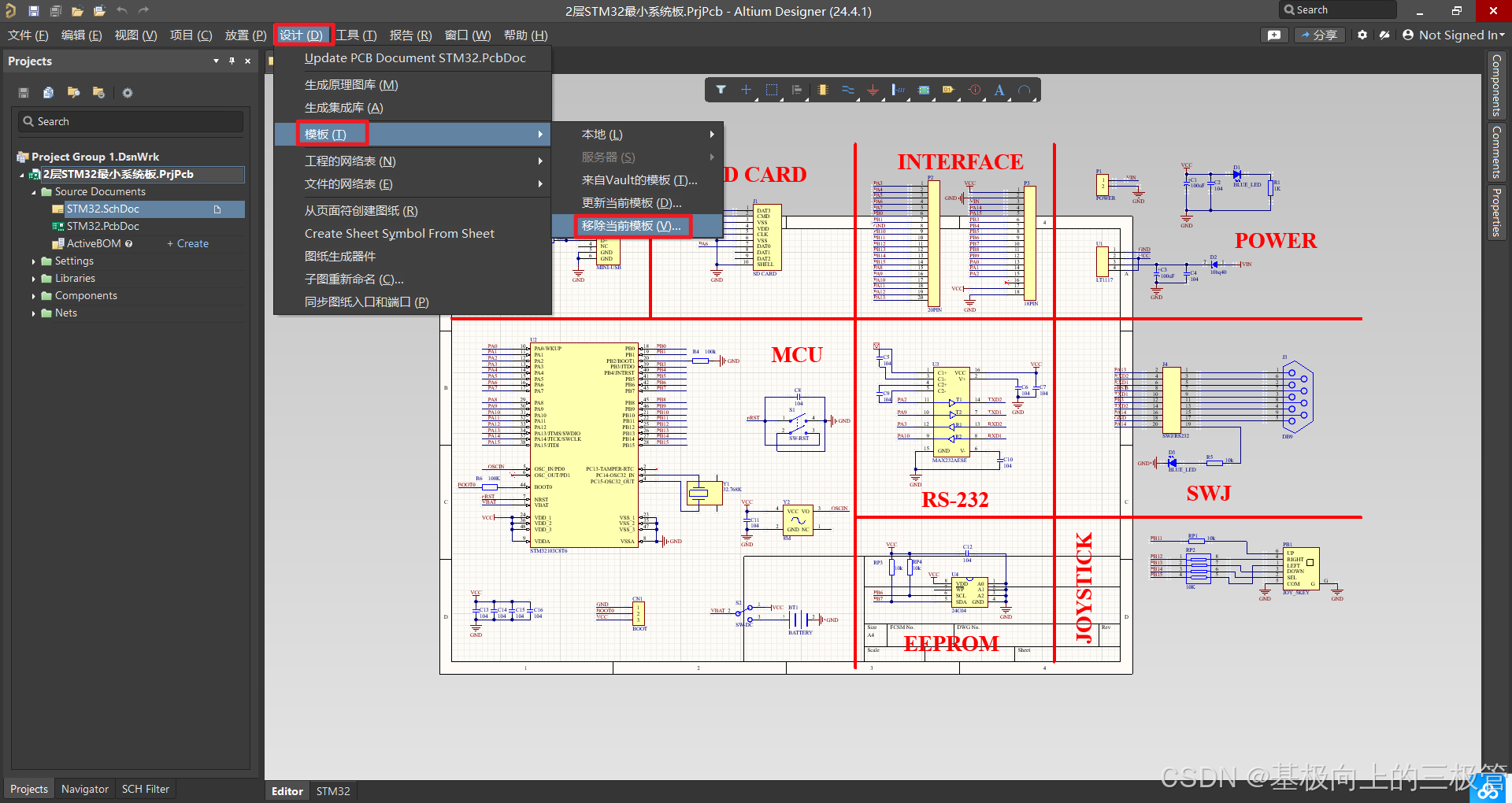

3.点击设计，选择模板，本地，load From…调用自己设计的模板

在这里插入图片描述

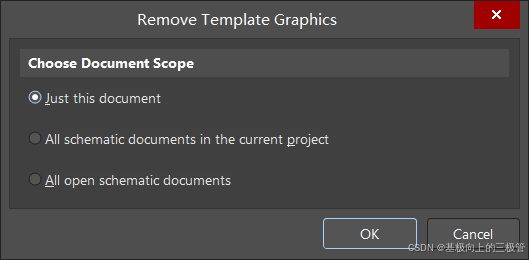

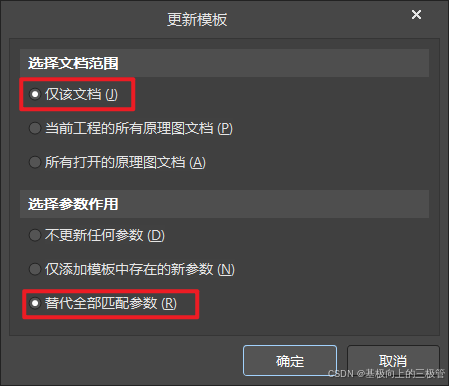

3.点击设计，选择模板，本地，load From…加载替换自己设计的模板

在这里插入图片描述
