AltiumDesigner原理图模板制作

一、自定义原理图模板

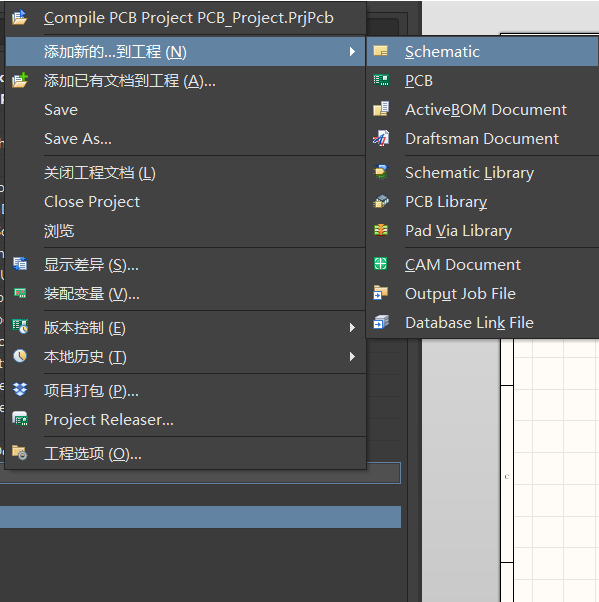

1.建立空白的原理图文件

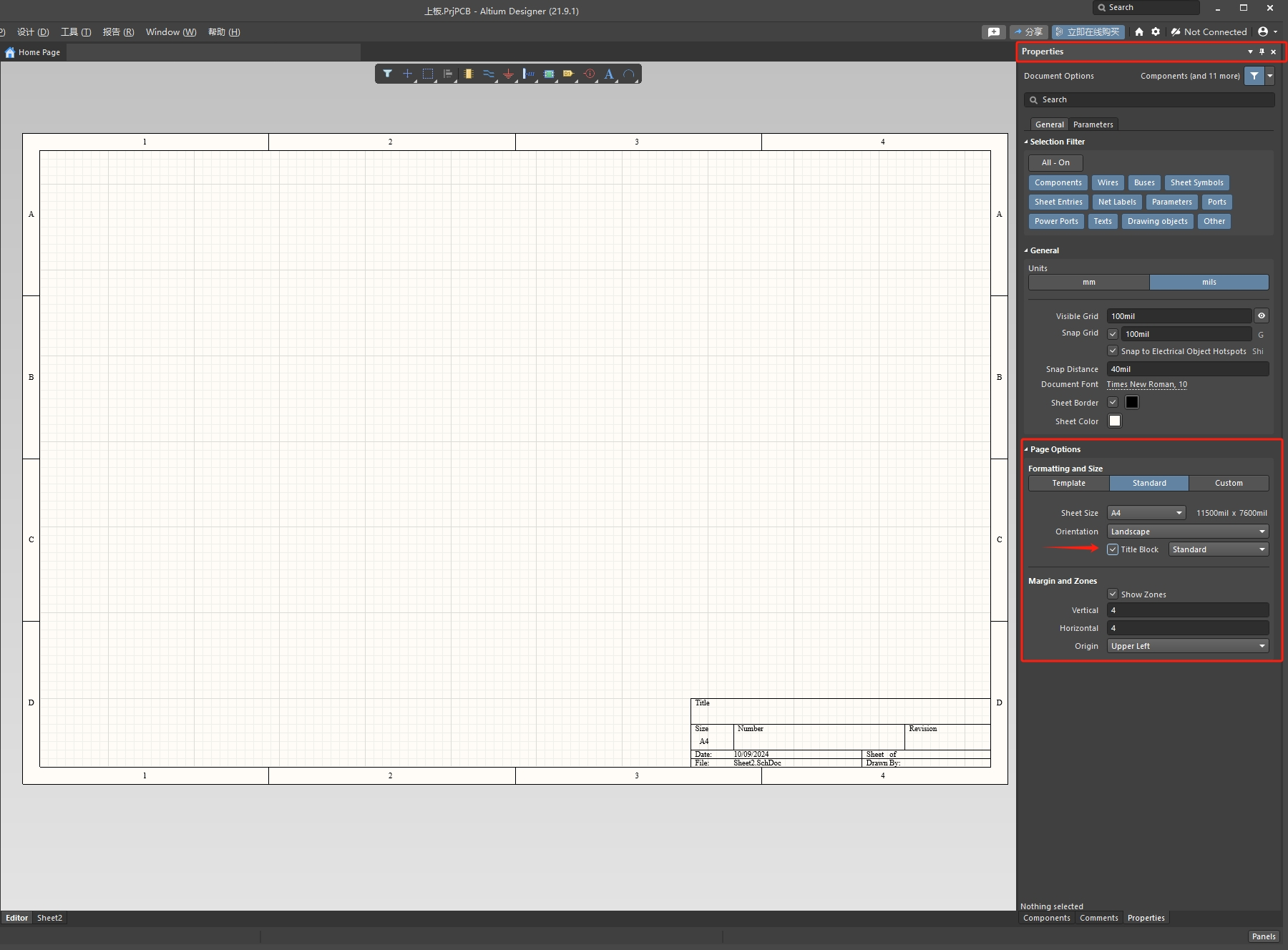

2.取消当前原理图模板

原理图自带的模板内容，需要在将其取消掉，操作为右侧边栏种点击Properties ，取消勾选Title Block选项。

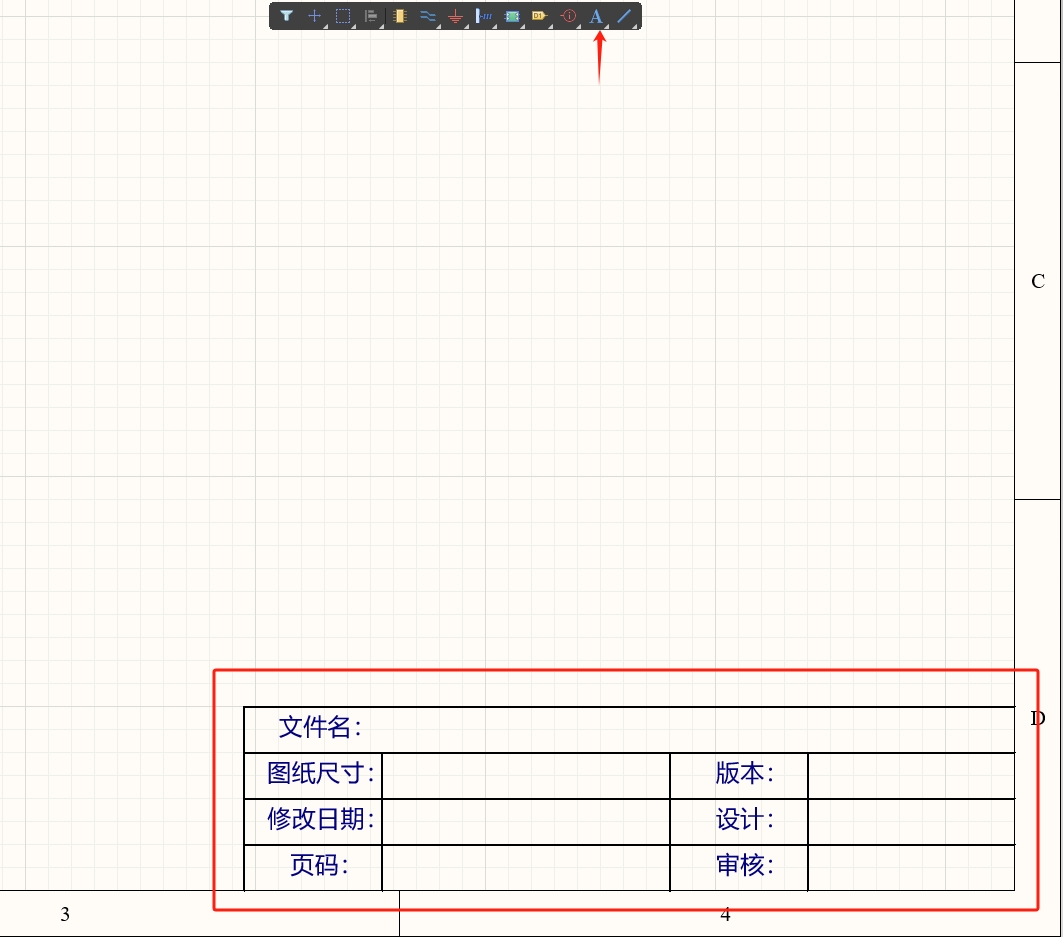

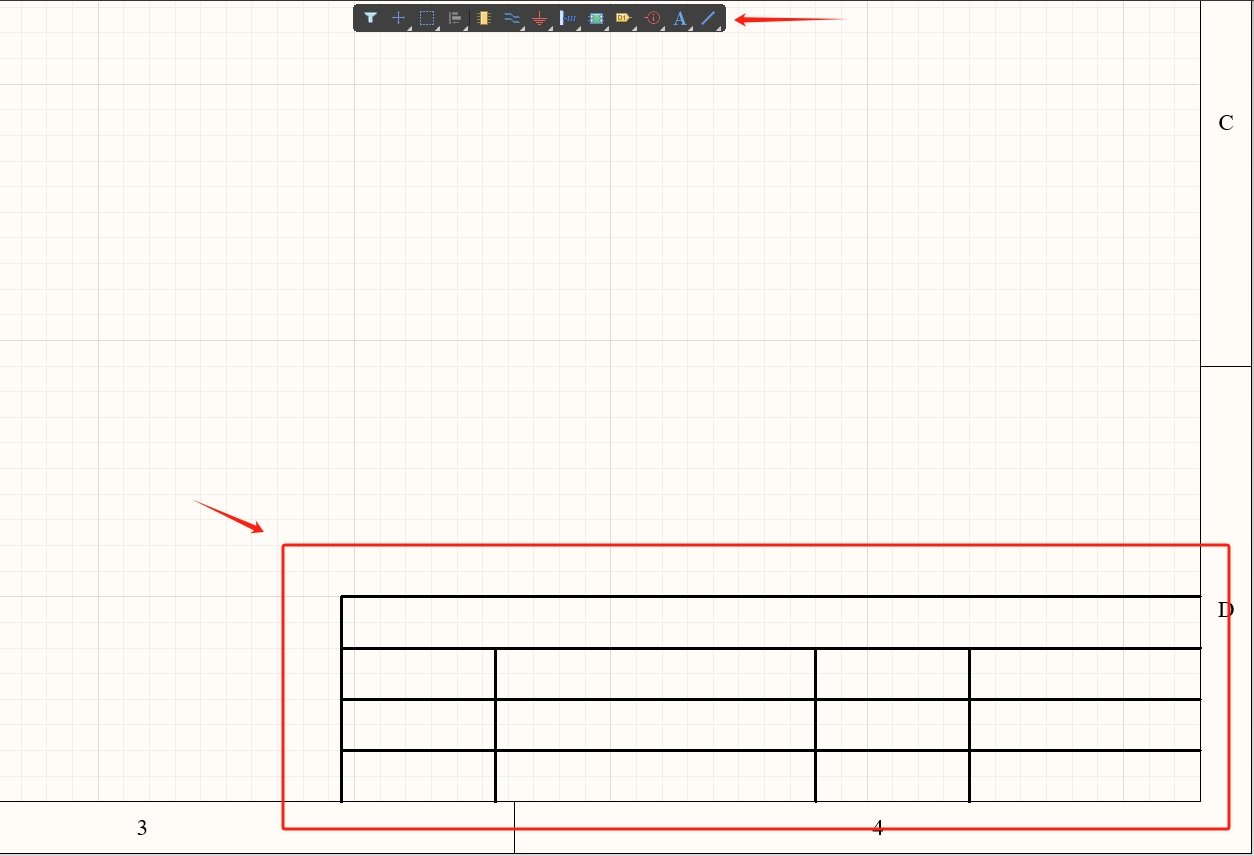

3.绘制新的标题栏

放置>绘图工具>线。而不是走线功能。画出轮廓。

增加所需要的字符

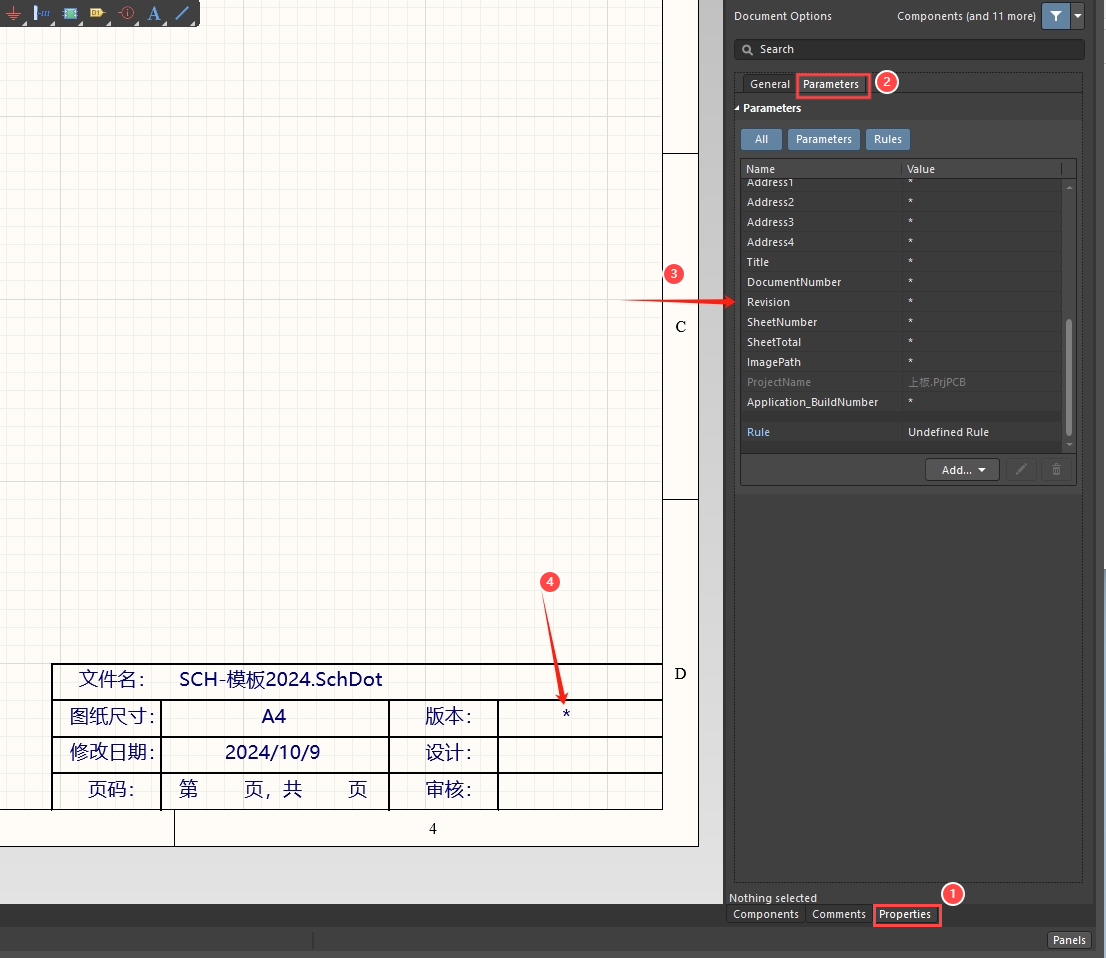

在Properties->Parameters下，查看要显示对应的信息
列表框中的各项说明如下:
=Current:显示当前的系统时间。
=CurrentDate:显示当前的系统日期。
=Date:显示文档创建日期。
=DocumentFullPathAnName:显示文档的完整保存路径。
=DocumentName:显示当前文档的完整文档名。
= ModifiedDate:显示最后修改的日期。
=ApproveBy:显示图纸审核人。
=CheckeBy:显示图纸检验人。
= Author:显示图纸作者。
=CompanyName:显示公司名称。
=DrawnBy:显示绘图者。
=Engineer:显示工程师,需在文档选项中预设数值,才能正确显示。
=Organization:显示组织/机构。
=Address1/2/3/4:显示地址1/2/3/4。
=Title:显示标题。
=DocumentNumber:显示文档编号。
=Revision:显示版本号。
=SheetNumber:显示图纸编号。
= SheetTotal:显示图纸总页数。
=ImagePath:显示影像路径。
=Rule:显示规则。需要在文档选项中预设值。

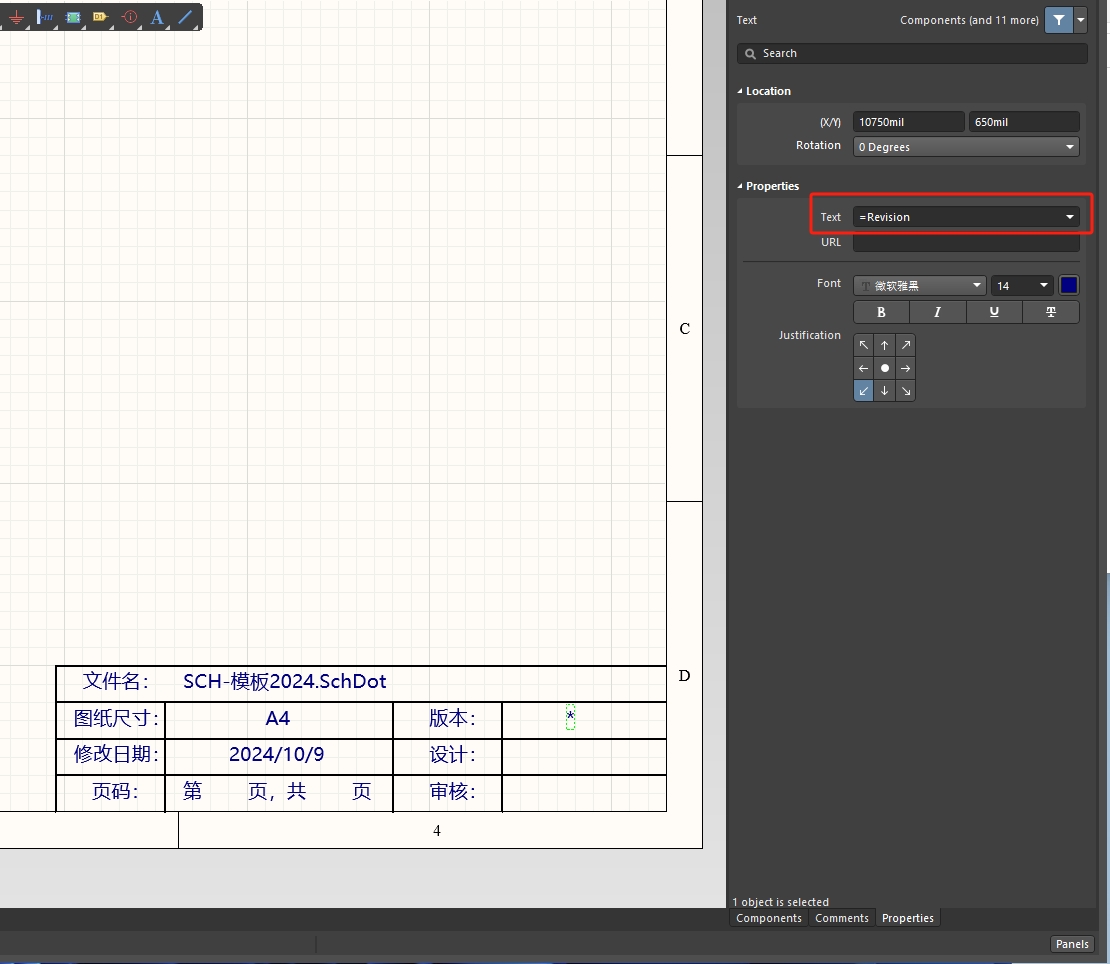

如添加版本号，在添加字符后增加“=”引用Revision的信息

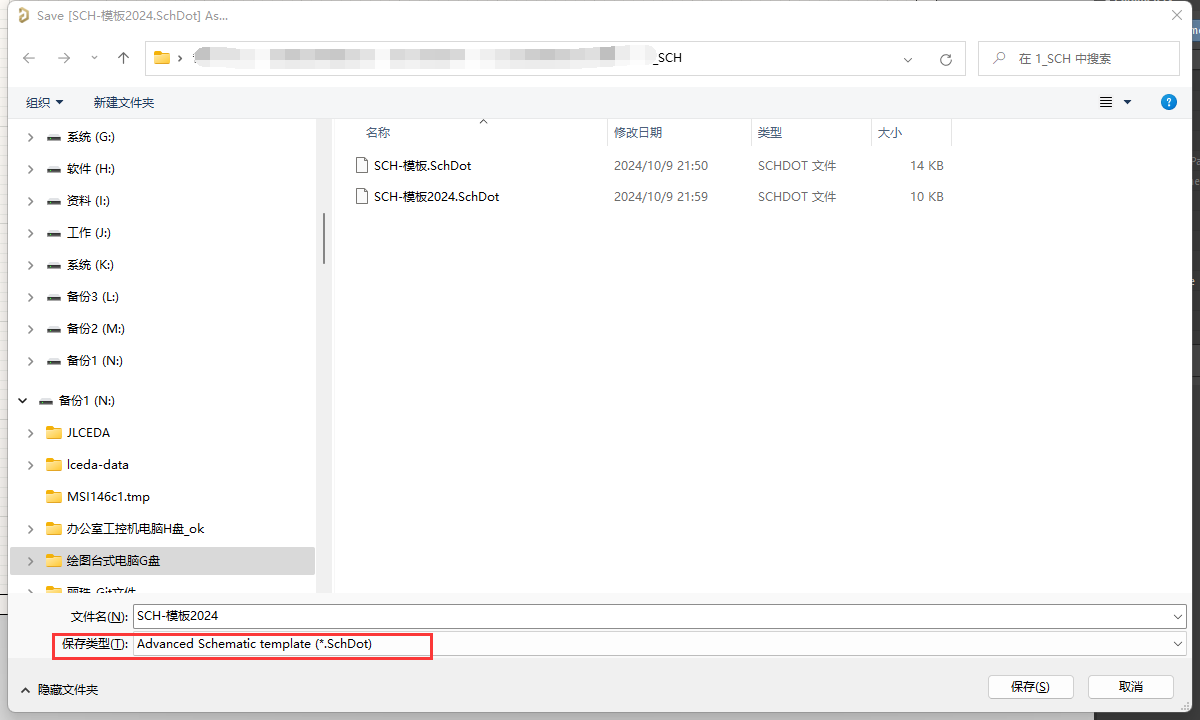

4.保存为新的模板文件

将原理图文件保存在模板文件(.SchDot)，并存储到自定义位置中

二、使用原理图模板

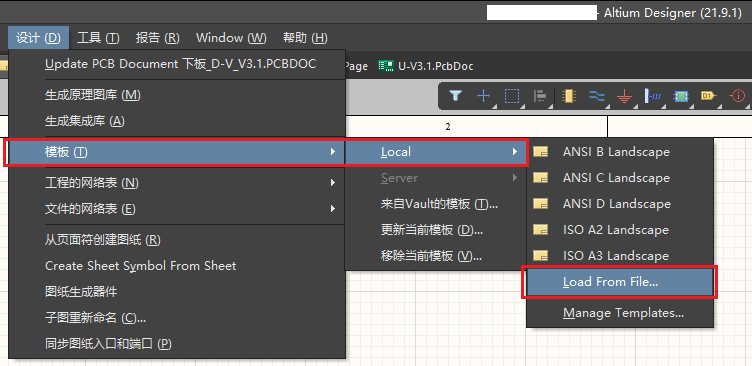

1.模板文件加载

模板内容更新后， 在新建文档中 设计>模板>加载模板文件>更新当前模板

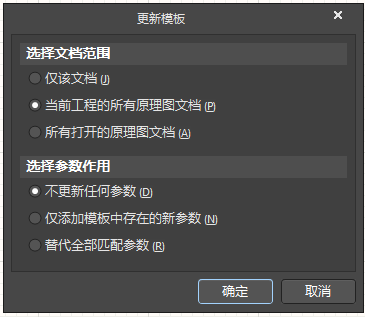

2.模板的更新

更新模板，可以选择当前所有的原理图文档
