STM32LL库系列教程(三)——串口中断

 **开发平台**  :
 正点原子  探索者STM32F407ZET6
 cube mx:V 5.1.0
 keil uVision5
注意:
本教程默认读者已经对stm32和cubemx软件有一定了解;
为节省篇幅,详细配置cubemx的步骤仅在第一篇中说明,以后仅会简略介绍配置相关内容。
STM32LL库系列教程(三)——串口中断
实验目的:
实验现象:初始化完成,串口打印OK;
		随后,发送10个字符,LED翻转,且串口打印 I get + 10个字符

1. 配置cubemx
1.1 配置LED

板载的LED是PF9,PF10引脚,配置为Output即可
在这里插入图片描述

1.2 配置串口

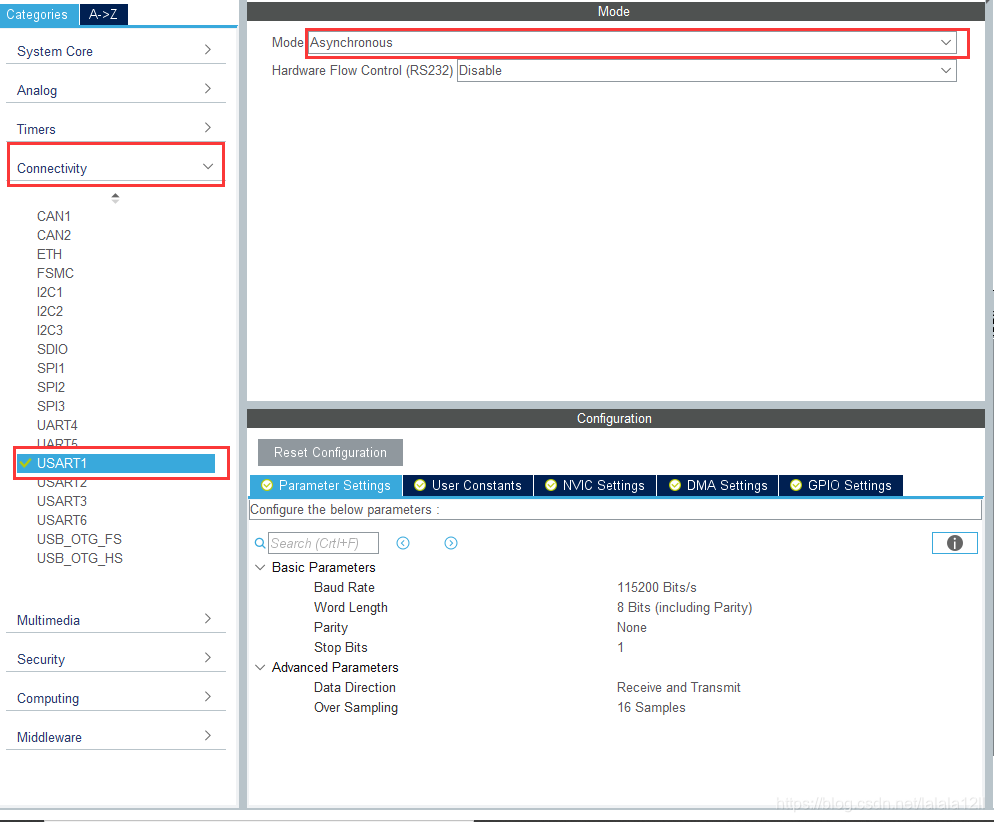

配置串口1异步通信

在这里插入图片描述

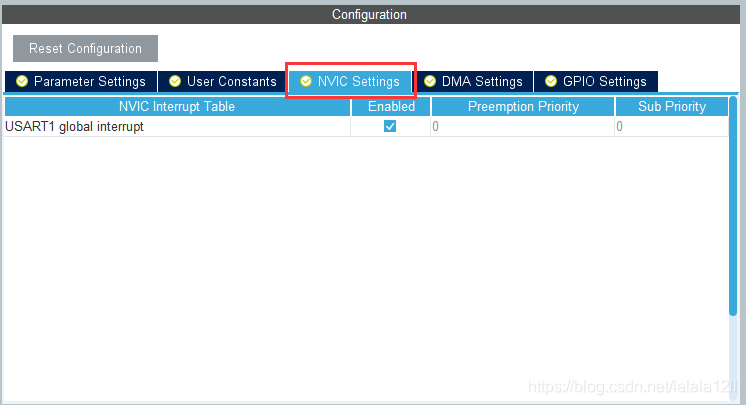

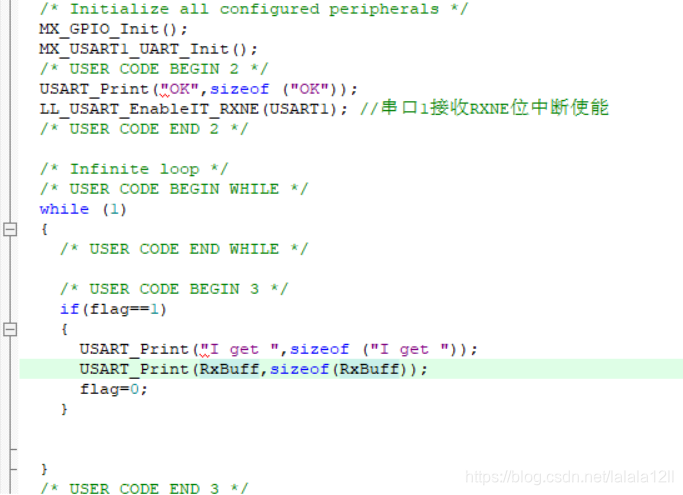

开串口中断
在这里插入图片描述

2.编写代码
2.1 usart.c

添加如下代码

/* USER CODE BEGIN 1 */
void USART_Print(unsigned char *Send_Text,uint32_t Size_Text)
{

  uint32_t index = 0;

  for (index = 0; index < Size_Text; index++)
  {
    while (!LL_USART_IsActiveFlag_TXE(USART1)); //USART数据发送有两个标志,一个是TXE=1,发送缓冲区空标志:说明可以往数据寄存器写入数据了,但并不代码数据发送完成了
	  LL_USART_TransmitData8(USART1,Send_Text[index]);
  }

  while (!LL_USART_IsActiveFlag_TC(USART1));	//另一个是TC=1发送结束。
}


void USART1_Reception_Callback(void)
{
	RxBuff[i++]= LL_USART_ReceiveData8(USART1);//接收数据
		if(i==10)
	{
		i=0;
		flag=1;
		LL_GPIO_TogglePin(GPIOF,LL_GPIO_PIN_9);
	}
}

/* USER CODE END 1 */
2.2 main.c

开串口中断
在这里插入图片描述

2.3 stm32f4xx_it.c

添加中断服务函数
在这里插入图片描述

3.实验现象
4. 相关寄存器介绍

从main.c 开始 关于串口,我们调用了如下LL库的函数

LL_USART_EnableIT_RXNE(USART1); //串口1接收RXNE位中断使能
while (!LL_USART_IsActiveFlag_TXE(USART1));
  /*SART数据发送有两个标志,一个是TXE=1,发送缓冲区空标志:
  说明可以往数据寄存器写入数据了,但并不代码数据发送完成了*/
 LL_USART_TransmitData8(USART1,Send_Text[index]);
while (!LL_USART_IsActiveFlag_TC(USART1));	//另一个是TC=1发送结束
RxBuff[i++]= LL_USART_ReceiveData8(USART1);//接收数据

以上可见,串口的发送和中断接收所调用的函数。但对LL库来说,其实一个函数只是对寄存器的一次读或者写,所以串口这块也并不是很复杂,但要弄懂就必须要知道串口接收与发送的实际过程。
