flash和DDR的概念及解释

对做嵌入式设备的开发者来说，经常会听到flash和设备内存DDR这些名词。嵌入式设备运行起来以后，输入ls命令，会看到很多设备目录，比如/home, /dav, /dev等，这些目录下的文件都是存在flash或者内存DDR里面的。具体区分可以敲入mount命令看下，挂载成功的路径和文件是存储在flash或者emmc中的，特点是掉电保存，不丢失数据。其他的目录下的文件是存储在DDR内存中的，掉电数据就丢失了。

对软件开发来说，可以简单理解为flash和DDR代表不同的存储芯片，文件存在flash还是DDR是linux底层开发者实现的，上层软件不需要关心，只需知道flash和DDR的内存总大小，内存的简单划分方式，怎么查询可用内存空间就可以了。

各名词解释如下：

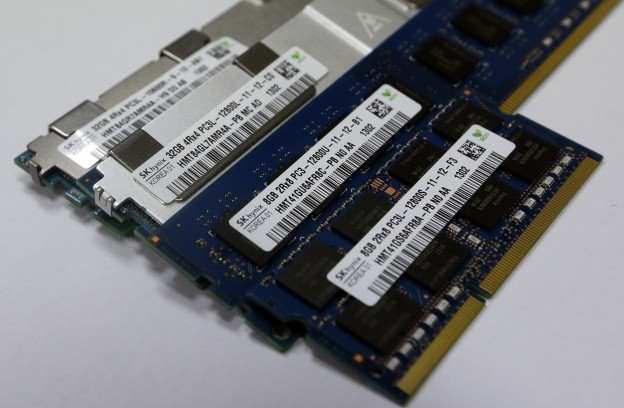

DDR内存

DDR=Double Data Rate双倍速率同步动态随机存储器。严格的说DDR应该叫DDR SDRAM，人们习惯称为DDR，其中，SDRAM 是Synchronous Dynamic Random Access Memory的缩写，即同步动态随机存取存储器。而DDR SDRAM是Double Data Rate SDRAM的缩写，是双倍速率同步动态随机存储器的意思。

DDR内存是在SDRAM内存基础上发展而来的，仍然沿用SDRAM生产体系，因此对于内存厂商而言，只需对制造普通SDRAM的设备稍加改进，即可实现DDR内存的生产，可有效的降低成本。

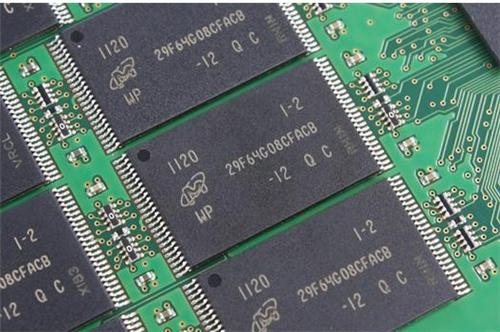

Flash内存

通常称为闪存，也是内存器件的一种。目前闪存已经成为数字信息设备的主流存储介质，闪存是一种非易失性( Non-Volatile )内存，在没有电流供应的条件下也能够长久地保持数据，其存储特性相当于硬盘，这项特性正是闪存得以成为各类便携型数字设备的存储介质的基础。

NAND 闪存的存储单元则采用串行结构，存储单元的读写是以页和块为单位来进行(一页包含若干字节，若干页则组成储存块， NAND 的存储块大小为 8 到 32KB )，这种结构最大的优点在于容量可以做得很大，超过 512MB 容量的 NAND 产品相当普遍， NAND 闪存的成本较低，有利于大规模普及。



Flash闪存和内存的区别

RAM：电源关闭数据不保留。存储单元的内容可按需随意取出或存入，且存取的速度与存储单元的位置无关的存储器。这种存储器在断电时将丢失其存储内容，故主要用于存储短时间使用的程序。

Flash：电源关闭数据保留。结合了ROM和RAM的长处，不仅具备电子可擦除可编程(EEPROM)的性能，还不会断电丢失数据同时可以快速读取数据(NVRAM的优势)。flash闪存是非易失存储器，可以对称为块的存储器单元块进行擦写和再编程。任何flash器件的写入操作只能在空或已擦除的单元内进行，所以大多数情况下，在进行写入操作之前必须先执行擦除。



NOR Flash及NAND Flash分类及区别

目前Flash主要有两种NOR Flash和NADN Flash。



NOR Flash的读取和我们常见的SDRAM的读取是一样，用户可以直接运行装载在NOR FLASH里面的代码，这样可以减少SRAM的容量从而节约了成本。

NAND Flash没有采取内存的随机读取技术，它的读取是以一次读取一块的形式来进行的，通常是一次读取512个字节，采用这种技术的Flash比较廉价。用户不能直接运行NAND Flash上的代码，因此好多使用NAND Flash的开发板除了使用NAND Flah以外，还作上了一块小的NOR Flash来运行启动代码。

NAND器件执行擦除操作是十分简单的，而NOR则要求在进行擦除前先要将目标块内所有的位都写为0。由于擦除NOR器件时是以64～128KB的块进行的，执行一个写入/擦除操作的时间为5s，与此相反，擦除NAND器件是以8～32KB的块进行的，执行相同的操作最多只需要4ms。

这样，当选择存储解决方案时，设计师必须权衡以下的各项因素。

1、NOR的读速度比NAND稍快一些。

2、NAND的写入速度比NOR快很多。

3、NAND的4ms擦除速度远比NOR的5s快。

4、大多数写入操作需要先进行擦除操作。

5、NAND的擦除单元更小，相应的擦除电路更少。

NAND flash和NOR flash的接口差别

NOR flash带有SRAM接口，有足够的地址引脚来寻址，可以很容易地存取其内部的每一个字节。

NAND器件使用复杂的I/O口来串行地存取数据，各个产品或厂商的方法可能各不相同。8个引脚用来传送控制、地址和数据信息。NAND读和写操作采用512字节的块，这一点有点像硬盘管理此类操作，很自然地，基于NAND的存储器就可以取代硬盘或其他块设备。

NAND flash和NOR flash的容量和成本

NAND flash的单元尺寸几乎是NOR器件的一半，由于生产过程更为简单，NAND结构可以在给定的模具尺寸内提供更高的容量，也就相应地降低了价格。

NOR flash占据了容量为1～16MB闪存市场的大部分，而NAND flash只是用在8～128MB的产品当中，这也说明NOR主要应用在代码存储介质中，NAND适合于数据存储，NAND在CompactFlash、Secure Digital、PC Cards和MMC存储卡市场上所占份额最大。

NAND flash和NOR flash的可靠性和耐用性

采用flahs介质时一个需要重点考虑的问题是可靠性。对于需要扩展MTBF的系统来说，Flash是非常合适的存储方案。可以从寿命(耐用性)、位交换和坏块处理三个方面来比较NOR和NAND的可靠性。

NAND flash和NOR flash的寿命(耐用性)

在NAND闪存中每个块的最大擦写次数是一百万次，而NOR的擦写次数是十万次。NAND存储器除了具有10比1的块擦除周期优势，典型的NAND块尺寸要比NOR器件小8倍，每个NAND存储器块在给定的时间内的删除次数要少一些。

位交换

所有flash器件都受位交换现象的困扰。在某些情况下(很少见，NAND发生的次数要比NOR多)，一个比特位会发生反转或被报告反转了。一位的变化可能不很明显，但是如果发生在一个关键文件上，这个小小的故障可能导致系统停机。如果只是报告有问题，多读几次就可能解决了。当然，如果这个位真的改变了，就必须采用错误探测/错误更正(EDC/ECC)算法。位反转的问题更多见于NAND闪存，NAND的供应商建议使用NAND闪存的时候，同时使用。

EDC/ECC算法

这个问题对于用NAND存储多媒体信息时倒不是致命的。当然，如果用本地存储设备来存储操作系统、配置文件或其他敏感信息时，必须使用EDC/ECC系统以确保可靠性。

坏块处理

NAND器件中的坏块是随机分布的。以前也曾有过消除坏块的努力，但发现成品率太低，代价太高，根本不划算。

NAND器件需要对介质进行初始化扫描以发现坏块，并将坏块标记为不可用。在已制成的器件中，如果通过可靠的方法不能进行这项处理，将导致高故障率。

易于使用

可以非常直接地使用基于NOR的闪存，可以像其他存储器那样连接，并可以在上面直接运行代码。

由于需要I/O接口，NAND要复杂得多。各种NAND器件的存取方法因厂家而异。在使用NAND器件时，必须先写入驱动程序，才能继续执行其他操作。向NAND器件写入信息需要相当的技巧，因为设计师绝不能向坏块写入，这就意味着在NAND器件上自始至终都必须进行虚拟映射。

软件支持

当讨论软件支持的时候，应该区别基本的读/写/擦操作和高一级的用于磁盘仿真和闪存管理算法的软件，包括性能优化。

在NOR器件上运行代码不需要任何的软件支持，在NAND器件上进行同样操作时，通常需要驱动程序，也就是内存技术驱动程序(MTD)，NAND和NOR器件在进行写入和擦除操作时都需要MTD。

使用NOR器件时所需要的MTD要相对少一些，许多厂商都提供用于NOR器件的更高级软件，这其中包括M-System的TrueFFS驱动，该驱动被Wind River System、Microsoft、QNX Software System、Symbian和Intel等厂商所采用。

驱动还用于对DiskOnChip产品进行仿真和NAND闪存的管理，包括纠错、坏块处理和损耗平衡。
