STM32基于HAL库的开发与应用（1）STM32CubeMx基本配置

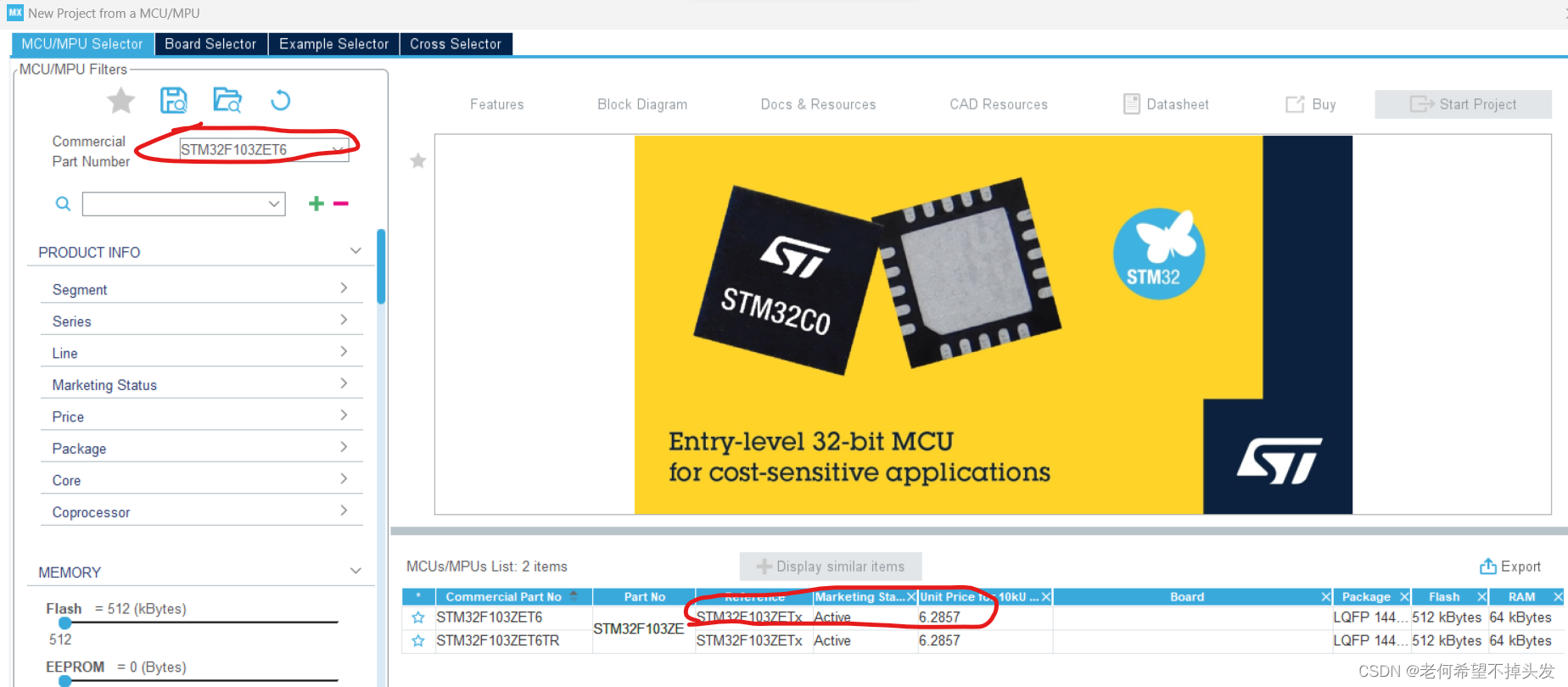

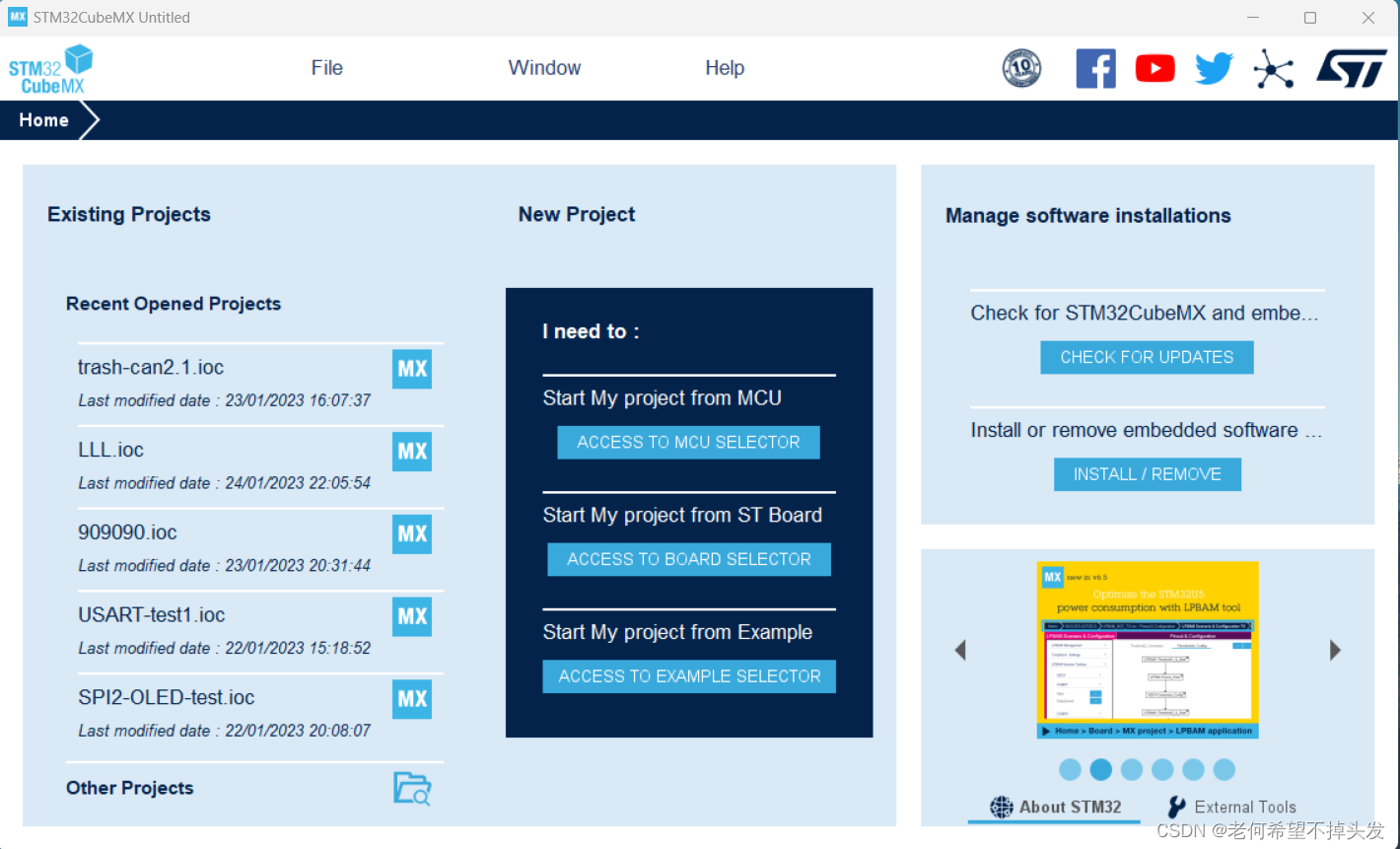

一、首先在打开STM32CubeMx时，点击ACCESS TO MCU SELECTOR（选择MCU型号）会进入到选择MCU界面，在搜索框中输入你所使用的MCU型号即可。右边CHECK FOR UPDATES（检查更新）是用来不断更新STM32CubeMX。建议保持最新版本。（该系列例程全部采用STM32F103ZET6进行演示，其它型号在STM32CubeMx中配置基本相同，就是最后接线引脚不同，需要看最后配置完成后的芯片引脚图接线）



二、进入芯片配置界面后右边选项栏为芯片各个功能的配置，根据自身的实际需要去配置。这里只讲解通常项目的基本配置，可以实现绝大部分的需求，后续会根据实际再具体说明。

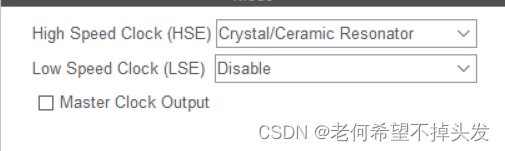

（1）首先进行RCC时钟的选择，RCC可选择高速时钟（HSE）、低速时钟（LSE）。一般采用HSE即配置选项选择Crystal/Ceramic Resonator（在一下所有例程中均采用HSE）。

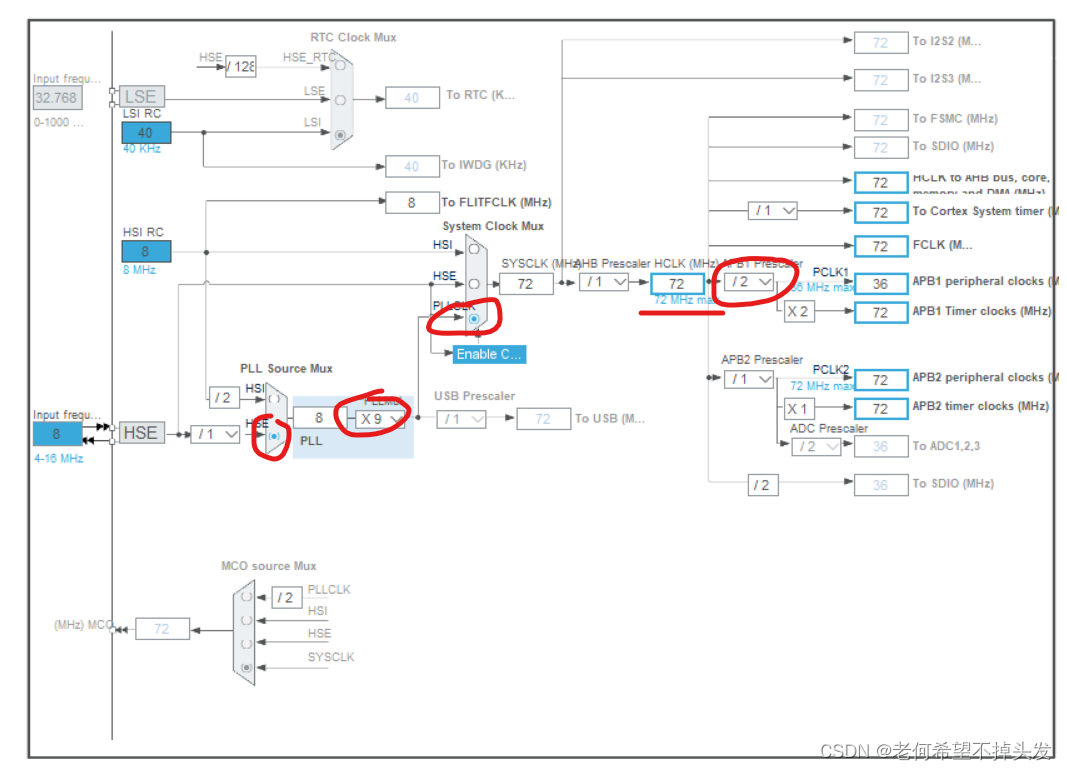

（2）接着进行时钟树（Clock Configuration）配置，一般采用72Mhz作为主频率。

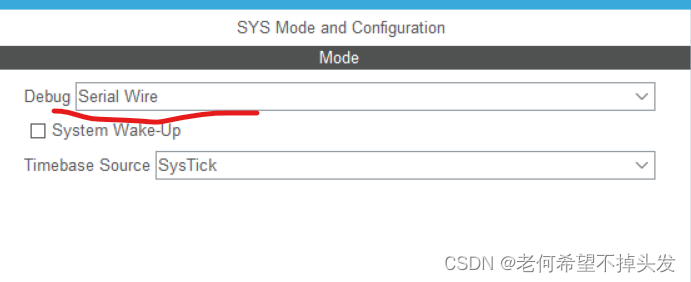

 （3）最后SYS配置，在SYS中Debug选择Serial Wire即可。



三、以上步骤为绝大部分工程的基本配置方法。接下来就要开始进行生成工程的一些设置。

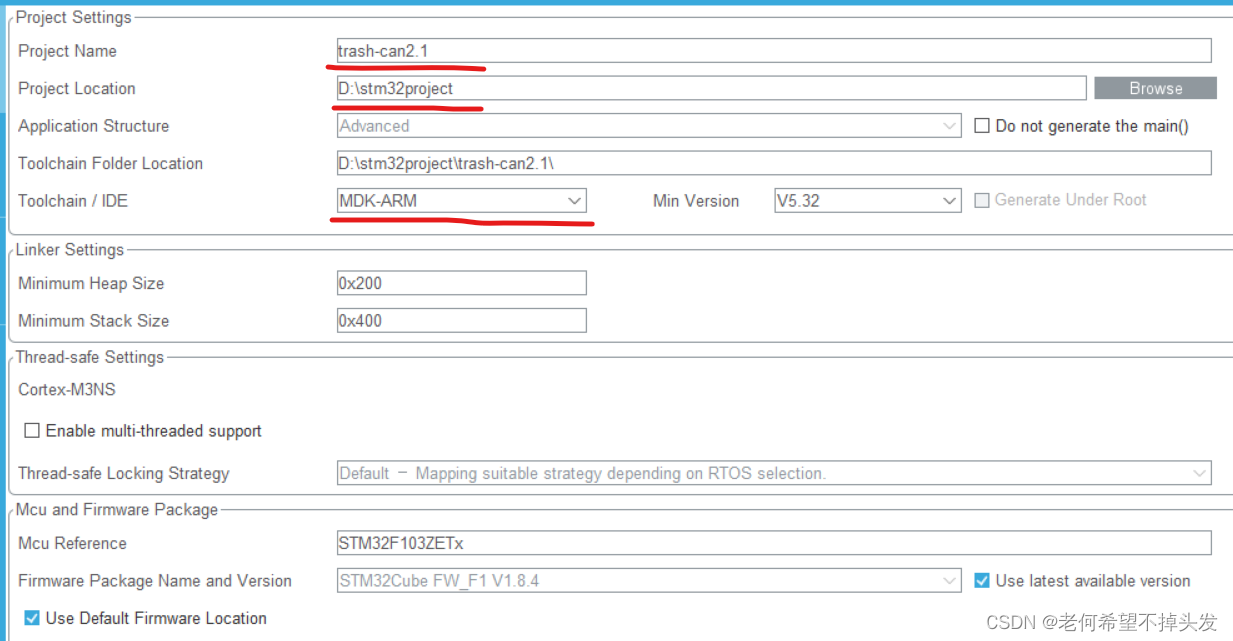

（1）首先在Project Manager中Project选项中进行文件名命名，生成工程文件的路径，以及选择IDE。命名和路径推荐采用纯英文避免出现编译错误等其它问题，IDE选择MDK-ARM这样才能使用Keil进行编程。

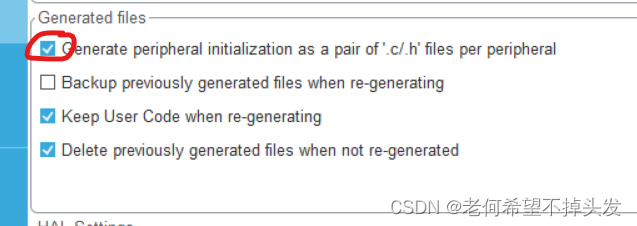

 （2）接着在Code Generator设置中勾选生成.c/.h。全部设置好后点击GENERATE CODE生成工程文件。



 四、最后点击GENERATE CODE生成工程文件。

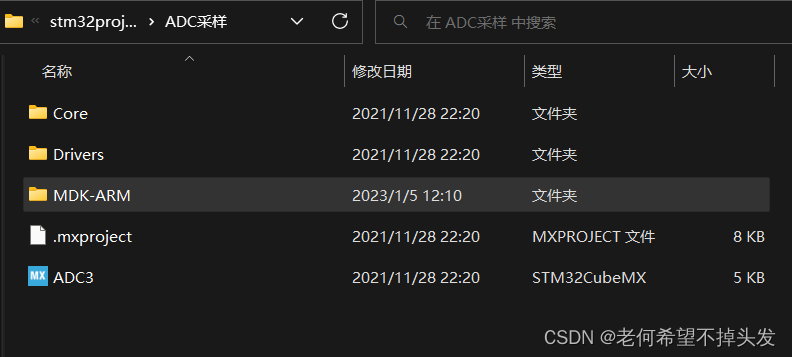

五、打开Keil文件。首先找到对应路径下的工程文件夹，其中MX图标为CubeMx配置文件，可以点击打开修改或添加配置。每次修改后都要点击GENERATE CODE重新生成工程文件，系统会自动更新Keil文件。如果Keil文件中代码没有保存在规定位置会被清除。eg：保存在/*USER CODE BEGIN*/............/*USER CODE END*/之间就不会被清除。点击MDK-ARM文件夹就会看到绿色图标的Keil文件，打开就可以利用Keil进行编程。
