西门子PLC常用底层逻辑块分享_设备运行时间统计

---

前言

本文分享一个自己编写的设备运行时间统计逻辑块。

---

一、功能概述

设备启动时，计时开始，按照秒、分、时、天依次累计，可手动清零。

二、设备运行时间统计程序编写

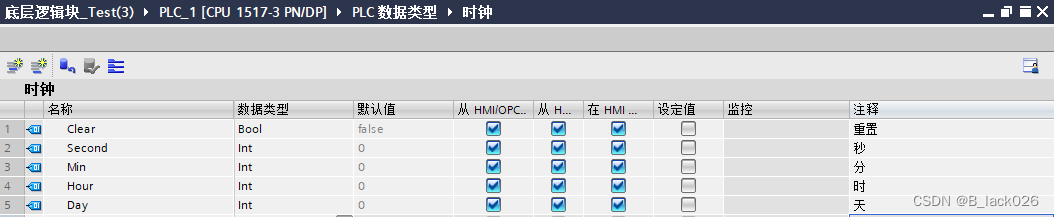

1.创建自定义数据类型

2.自定义1S脉冲

默认变量表添加两个变量：

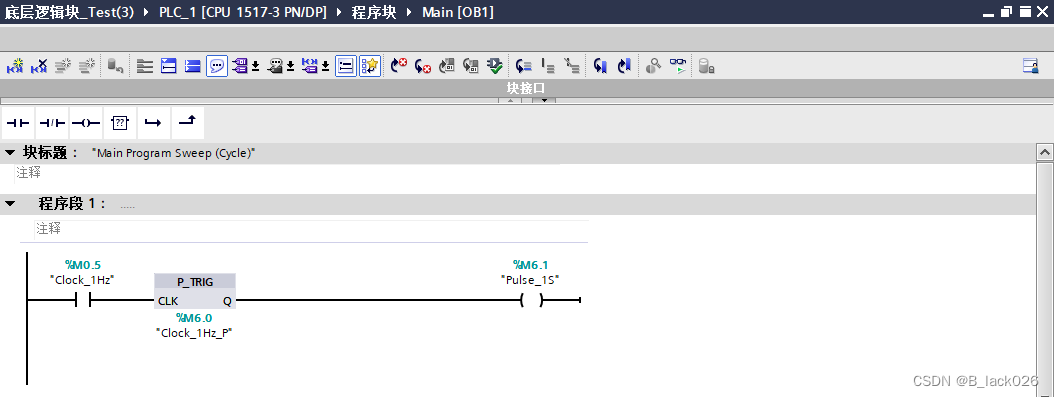

在主程序编写如下程序：

2.创建FC块“运行时间累计”

建立如下引脚变量：

3.编写程序

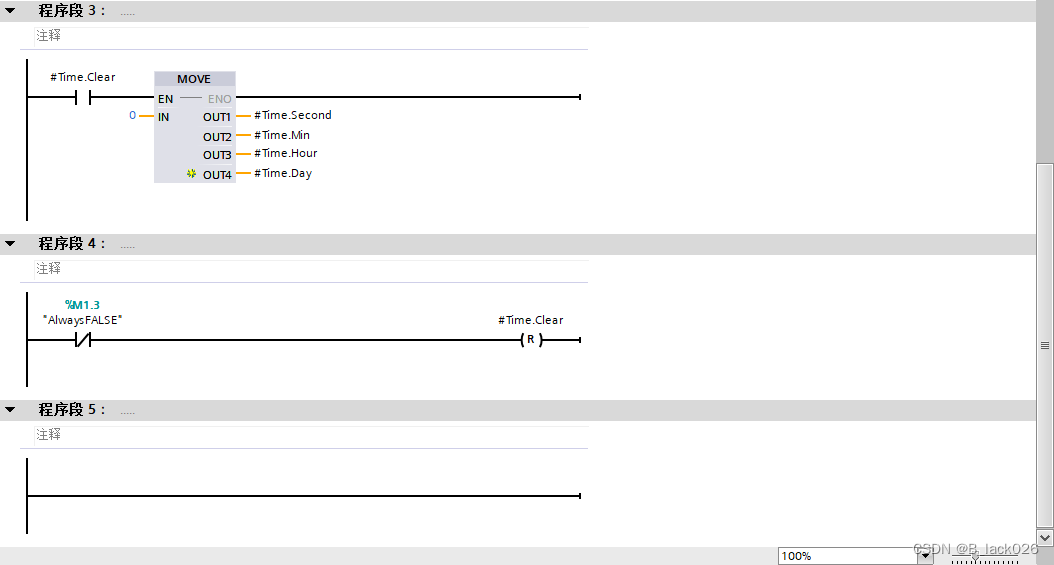

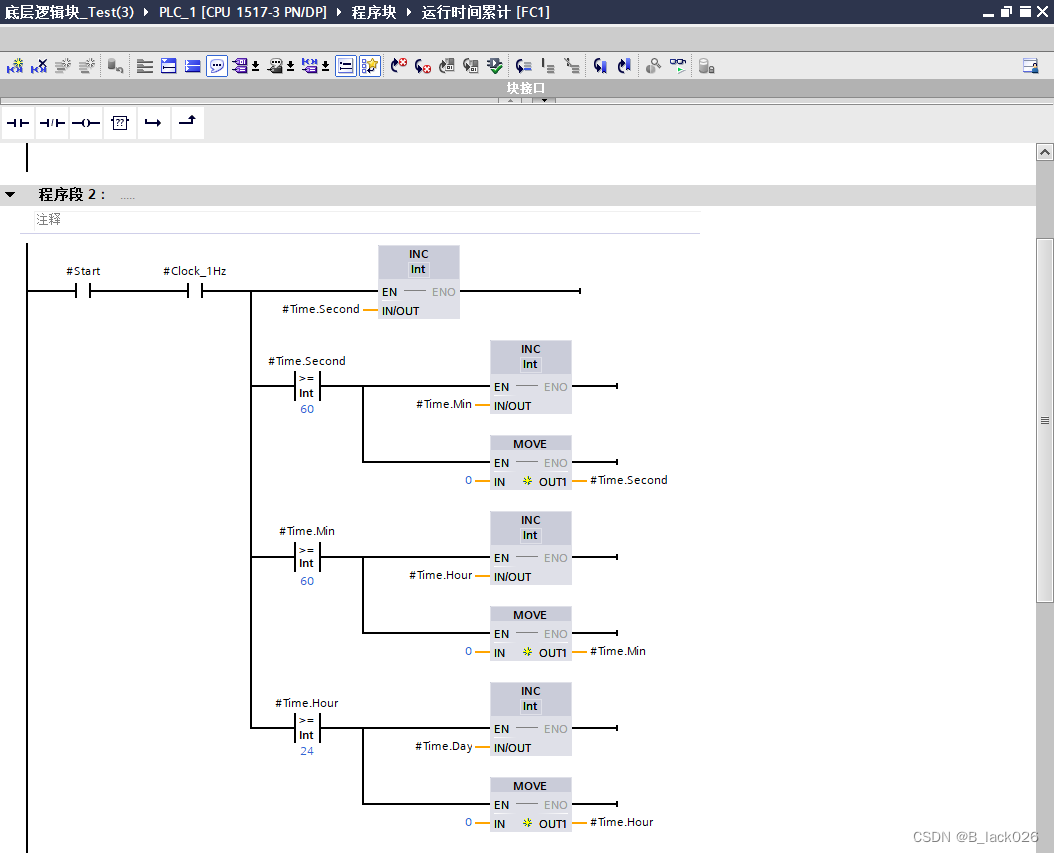

在FC块“运行时间累计”中添加如下程序：

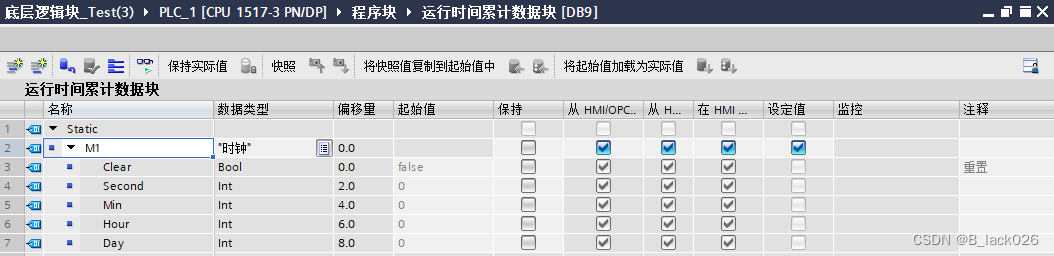

三、创建DB块“运行时间累计数据块”用来存储数据

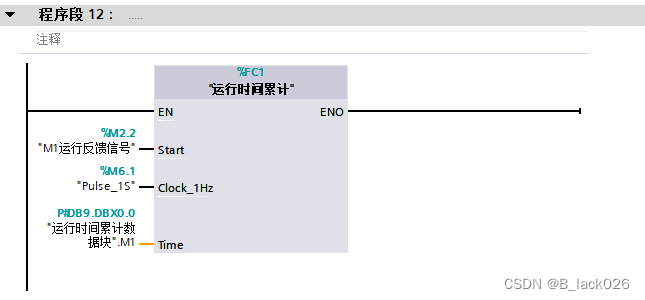

四、在主程序中调用FC块

其中，Start引脚应连接设备运行反馈信号。
