PCB防静电环的作用

1. PCB防静电环的作用
2. 防静电环设计技术点

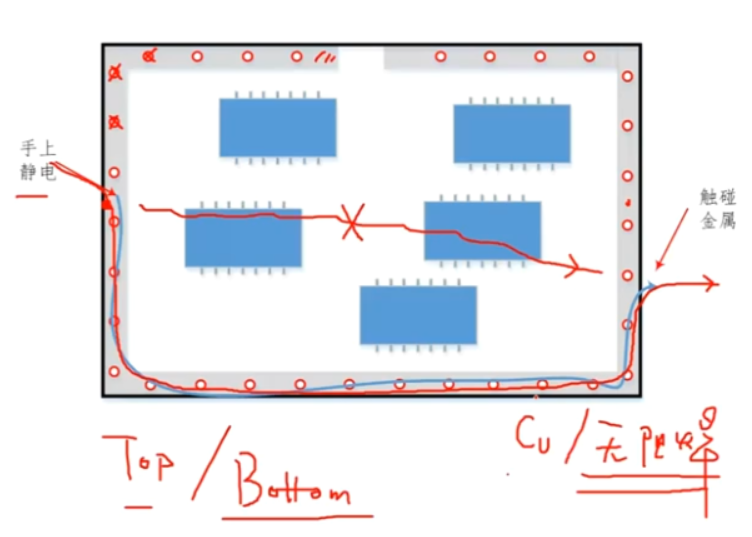

1. PCB防静电环的作用

防静电环主要用于生产、运输、售后等环节人体会直接接触电路板的场景。
在这里插入图片描述
防静电环只在顶层和底层设计即可。

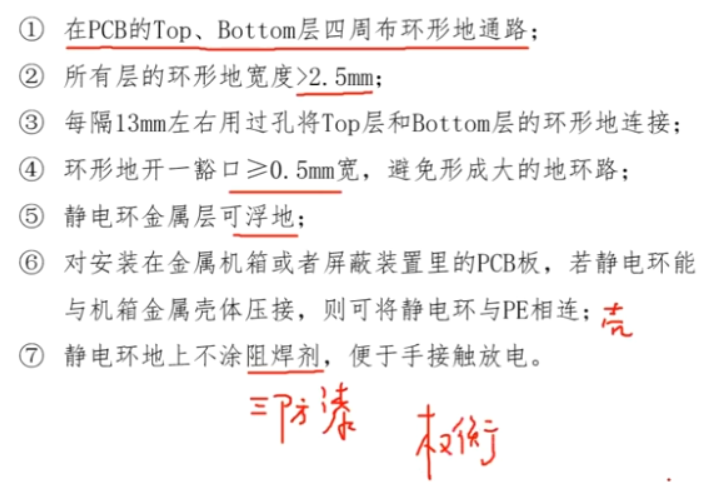

2. 防静电环设计技术点

在这里插入图片描述
