计算机网络——路由实验（静态路由，RIP，ospf单区域，多区域 ）

实验目的

（1）学习静态路由理论知识，熟悉并掌握静态路由配置；
（2）学习RIP路由理论知识，熟悉并掌握RIP路由的配置；
（3）学习OSPF路由理论知识，熟悉并掌握OSPF路由的配置。

实验内容

（1）实验1静态路由
配置静态路由的下一跳有2种表现形式（下一跳ip地址和本地出接口），若配置为本地出接口，则认为该静态路由为直连路由，在以太网链路，需要解析每个目的地址的arp信息，若在网络出口配置默认路由，下一跳为本地出接口，则会有大量的arp解析，占用大量的arp表，若对方关闭arp代理功能，甚至导致网络不通。若配置为下一跳ip地址，则为普通的递归路由。
建议在以太网链路，配置静态路由的时候，配置为下一跳的ip地址，若是在网络出口配置默认路由，切勿配置为本地出接口。
Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.2 ----->目的地址是192.168.2.0/24的数据包，转发给192.168.3.2
（2）实验2RIP路由
rip有2个版本，version 1和version 2，version 2使用组播更新代替广播更新，且携带路由的掩码信息，建议使用rip version 2。
rip 通过命令network通告网络时，只能通告主类网络，即使network写子网地址，也会通告该主类网络，属于该主类网络的所有接口，都会被通告进rip。
rip默认会在主类网络边界做自动汇总，若有不连续网络，会导致路由学习异常，建议启用rip协议后，关闭自动汇总（no auto-summary)，采用手工汇总的方式。
（3）实验3OSPF单区域路由
ospf的进程号，只是代表本路由器上的一个ospf进程，全网路由器的ospf进程号可以不一致
ospf在建立邻居的时候会检测对方hello包的区域标识，同一条链路上，两端的ospf 区域号必须一致。
单区域将全网视为骨干区域
（4）实验4OSPF多区域路由
多区域将全网分成骨干区域和非骨干区域

实验原理

（1）静态路由
静态路由就是手工配置的路由，使得数据包能够按照预定的路径传送到指定的目标网络。当不能通过动态路由协议学到一些目标网络的路由时，配置静态路由就会显得十分重要。
（2）RIP
RIP (Routing Information Protocol) 路由协议是一种相对古老，在小型以及同介质网络中得到了广泛应用的路由协议。RIP 采用距离向量算法，是一种距离向量协议。 RIPv1 在RFC 1058 文档中定义，RIPv2在 RFC 2453文档中定义。 RIP 使用UDP报文交换路由信息，UDP端口号为 520。通常情况下 RIPv1 报文为广播报文；而 RIPv2 报文为组播报文，组播地址为 224.0.0.9。RIP 每隔 30 秒向外发送一次更新报文。如果设备经过 180 秒没有收到来自对端的路由更新报文则将所有来自此设备的路由信息标志为不可达，路由进入不可达状态后，120秒内仍未收到更新报文就将这些路由从路由表中删除。
（3）OSPF
OSPF（Open Shortest Path First）为 IETF OSPF 工作组开发的一种基于链路状态的内部网关路由协议。OSPF 是专为 IP 开发的路由协议，直接运行在 IP 层上面，协议号为 89，采用组播方式进行 OSPF 包交换，组播地址为 224.0.0.5 （全部 OSPF 设备）和 224.0.0.6（指定设备）。当 OSPF 路由域规模较大时，一般采用分层结构，即将 OSPF 路由域分割成几个区域（AREA），区域之间通过一个骨干区域（AREA 0）互联，每个非骨干区域都需要直接与骨干区域连接。

实验项目

子实验1静态路由实验

实验步骤

（1）组网需求
1.实验要求
使用静态路由配置网络连通性
2.材料/工具
四台2901路由器，三台2960交换机，六个pc
3.IP配置

设备/接口IP配置直连接口
Router0gig0/0202.103.1.1/24Router1gig0/0
Router0gig0/2192.168.1.1/24Switch1gig0/2
Router1gig0/0202.103.1.2/24Router0gig0/0
Router1gig0/1202.103.2.1/24Router3gig0/1
Router2gig0/0202.103.3.1/24Router4gig0/0
Router2gig0/1202.103.2.2/24Router1gig0/0
Router2gig0/2192.168.2.1/24Switch2gig0/2
Router3gig0/0202.103.3.2/24Router2gig0/0
Router3gig0/2192.168.3.1/24Switch3gig0/2
Pc0192.168.1.10/24Switch1FastEthernet0/1
Pc1192.168.1.20/24Switch1FastEthernet0/2
Pc2192.168.2.10/24Switch2FastEthernet0/1
Pc3192.168.2.20/24Switch2FastEthernet0/2
Pc4192.168.3.10/24Switch3FastEthernet0/1
Pc5192.168.3.20/24Switch3FastEthernet0/2

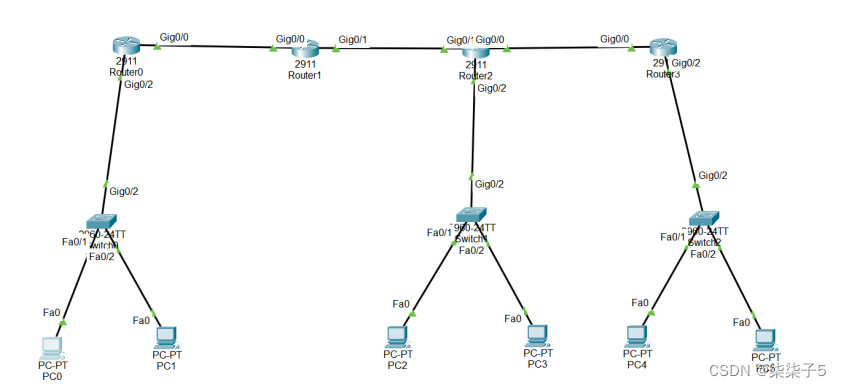

（2）拓扑搭建
在这里插入图片描述

（3）配置要点
配置路由器接口IP，配置静态路由。
（4）配置步骤
路由器配置
接口配置：
Router0配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Router(config)#host R0
R0(config)#interface GigabitEthernet0/0
R0(config-if)#ip address 202.103.1.1 255.255.255.0
R0(config-if)#exit
R0(config)#interface GigabitEthernet0/2
R0(config-if)#ip address 192.168.1.1 255.255.255.0

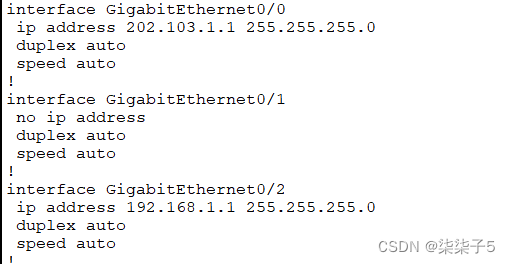

查看配置show run

在这里插入图片描述

Router1配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R1
R1(config)#interface GigabitEthernet0/0
R1(config-if)#ip address 202.103.1.2 255.255.255.0
R1(config-if)#exit
R1(config)#interface GigabitEthernet0/1
R1(config-if)#ip address 202.103.2.1 255.255.255.0

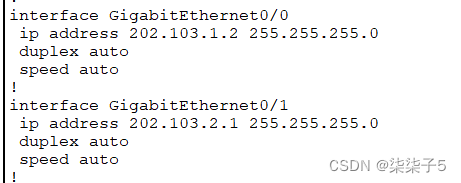

查看配置show run

在这里插入图片描述

Router2配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R2
R2(config)#interface GigabitEthernet0/0
R2(config-if)#ip address 202.103.3.1 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/1
R2(config-if)#ip address 202.103.2.2 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/2
R2(config-if)#ip address 192.168.2.1 255.255.255.0

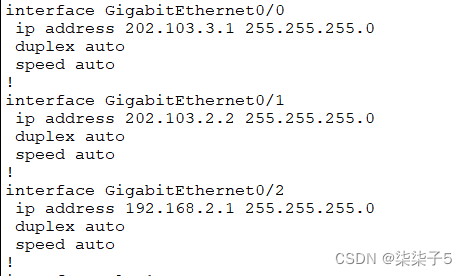

查看配置show run
在这里插入图片描述

Router3配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R3
R3(config)#interface GigabitEthernet0/0
R3(config-if)#ip address 202.103.3.2 255.255.255.0
R3(config-if)#exit
R3(config)#interface GigabitEthernet0/2
R3(config-if)#ip address 192.168.3.1 255.255.255.0

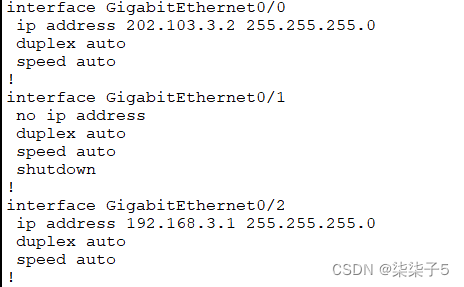

查看配置show run
在这里插入图片描述

静态路由配置：
Router0配置静态路由，添加下一跳，192.168.2.0；192.168.3.0；202.103.2.0；202.103.3.0。

R0(config)#ip route 192.168.2.0 255.255.255.0 202.103.1.2
R0(config)#ip route 192.168.3.0 255.255.255.0 202.103.1.2
R0(config)#ip route 202.103.2.0 255.255.255.0 202.103.1.2
R0(config)#ip route 202.103.3.0 255.255.255.0 202.103.1.2

查看配置show ip route
在这里插入图片描述

Router1配置静态路由，添加下一跳，192.168.1.0；192.168.2.0；192.168.3.0；202.103.3.0。

R1(config)#ip route 192.168.1.0 255.255.255.0 202.103.1.1
R1(config)#ip route 192.168.2.0 255.255.255.0 202.103.2.2
R1(config)#ip route 192.168.3.0 255.255.255.0 202.103.2.2
R1(config)#ip route 202.103.3.0 255.255.255.0 202.103.2.2

查看配置show ip route

在这里插入图片描述

Router2配置静态路由，添加下一跳，192.168.1.0；192.168.3.0；202.103.1.0。

R2(config)#ip route 192.168.1.0 255.255.255.0 202.103.2.1
R2(config)#ip route 192.168.3.0 255.255.255.0 202.103.3.2
R2(config)#ip route 202.103.1.0 255.255.255.0 202.103.2.1

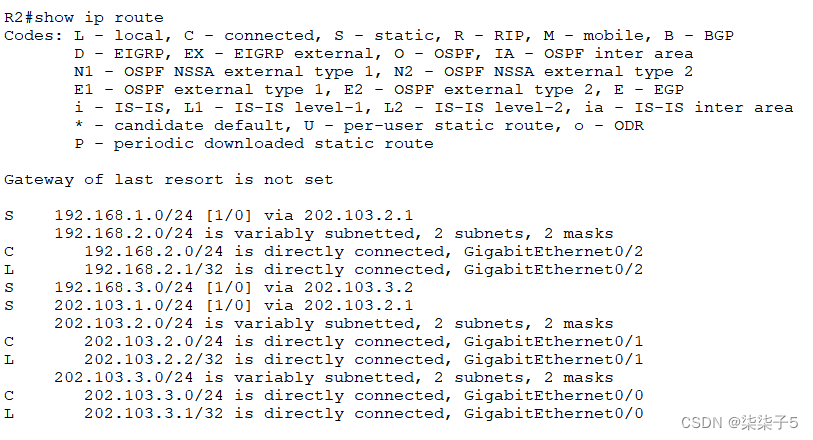

查看配置show ip route
在这里插入图片描述

Router3配置静态路由，添加下一跳，192.168.1.0；192.168.2.0；202.103.1.0；202.103.2.0。

R3(config)#ip route 192.168.1.0 255.255.255.0 202.103.3.1
R3(config)#ip route 192.168.2.0 255.255.255.0 202.103.3.1
R3(config)#ip route 202.103.1.0 255.255.255.0 202.103.3.1
R3(config)#ip route 202.103.2.0 255.255.255.0 202.103.3.1

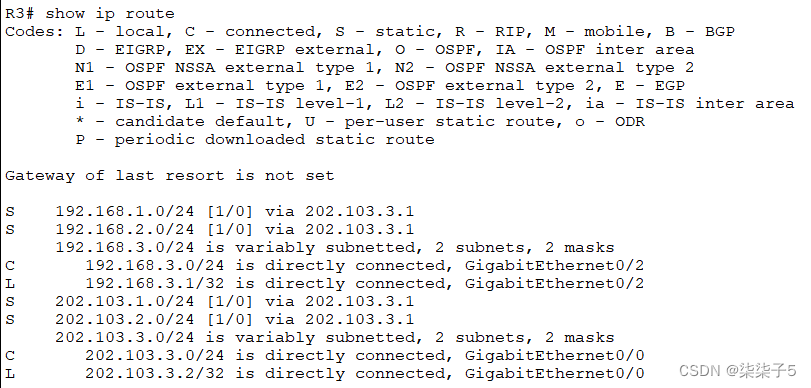

查看配置show ip route
在这里插入图片描述

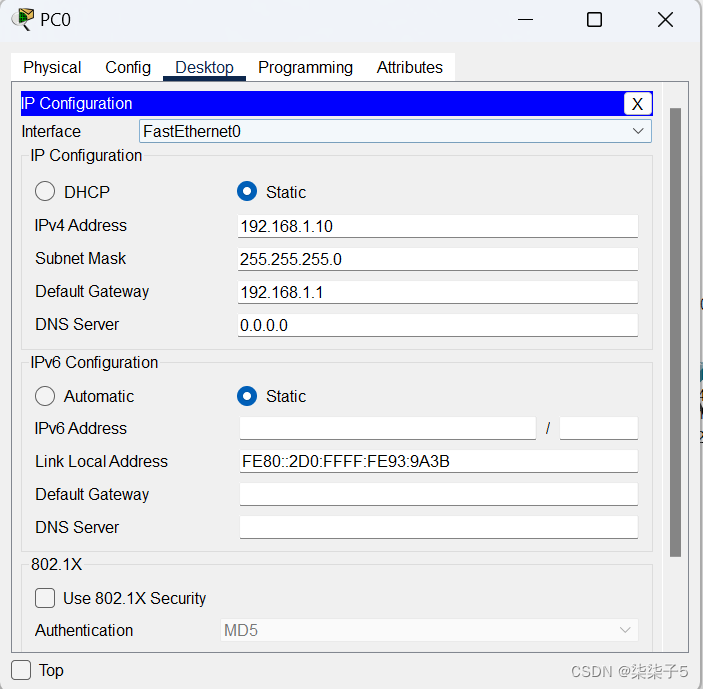

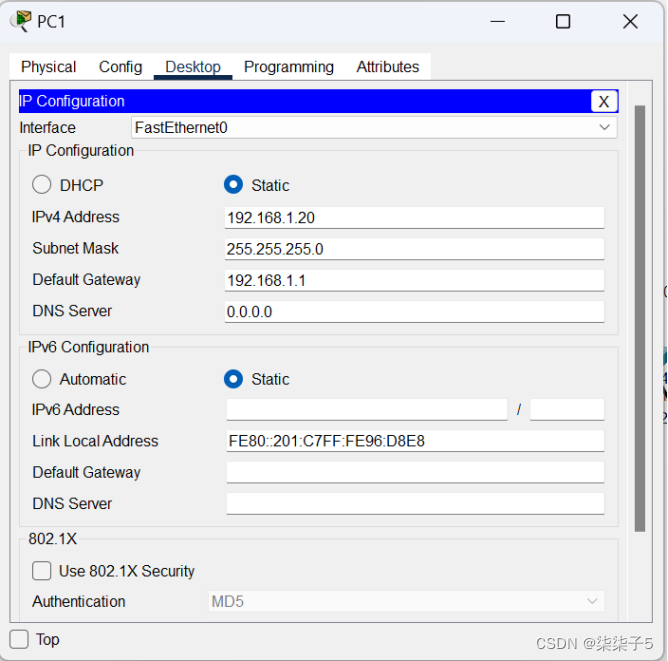

pc配置：给pc0-5配置IP地址
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（5）功能验证

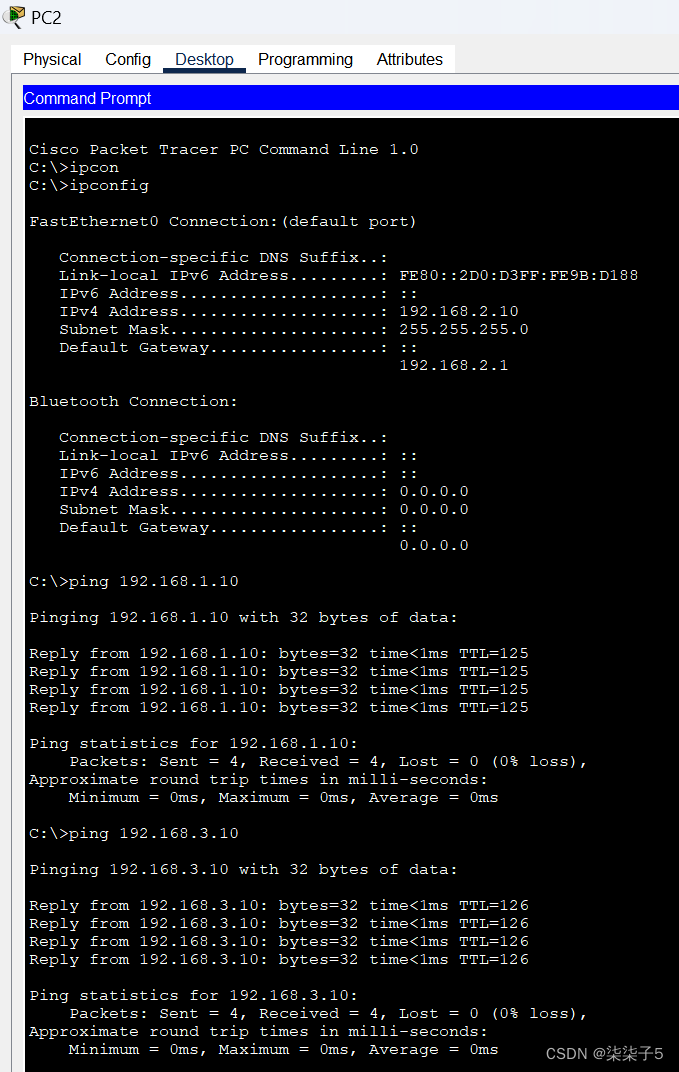

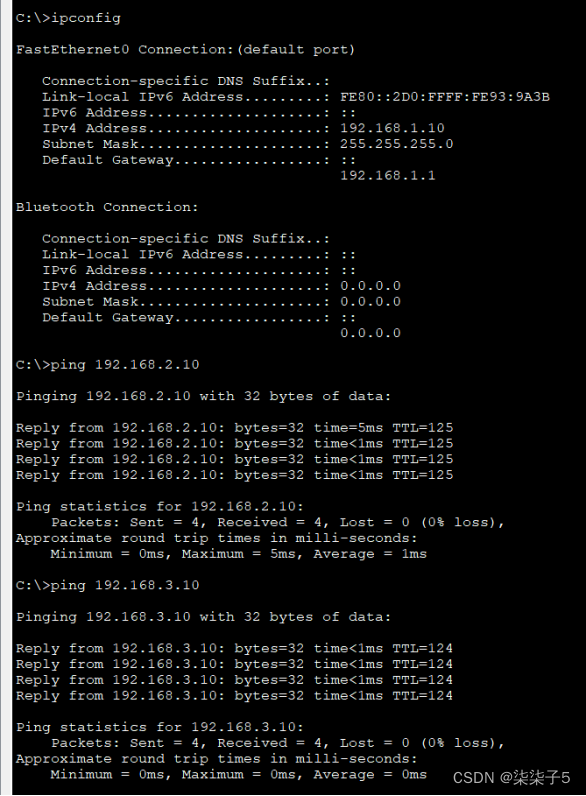

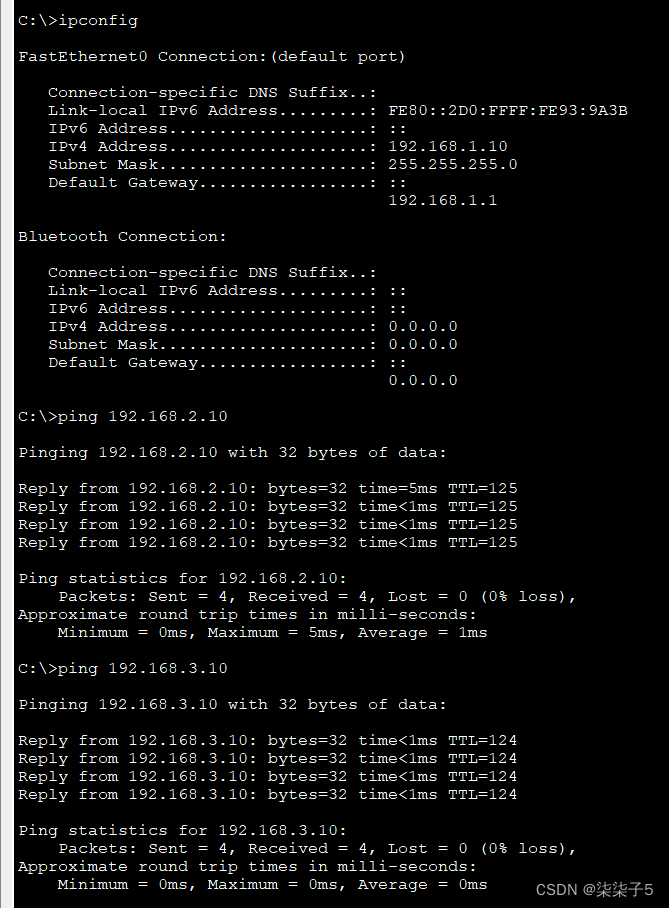

1.用pc0 ping pc2和pc4
在这里插入图片描述

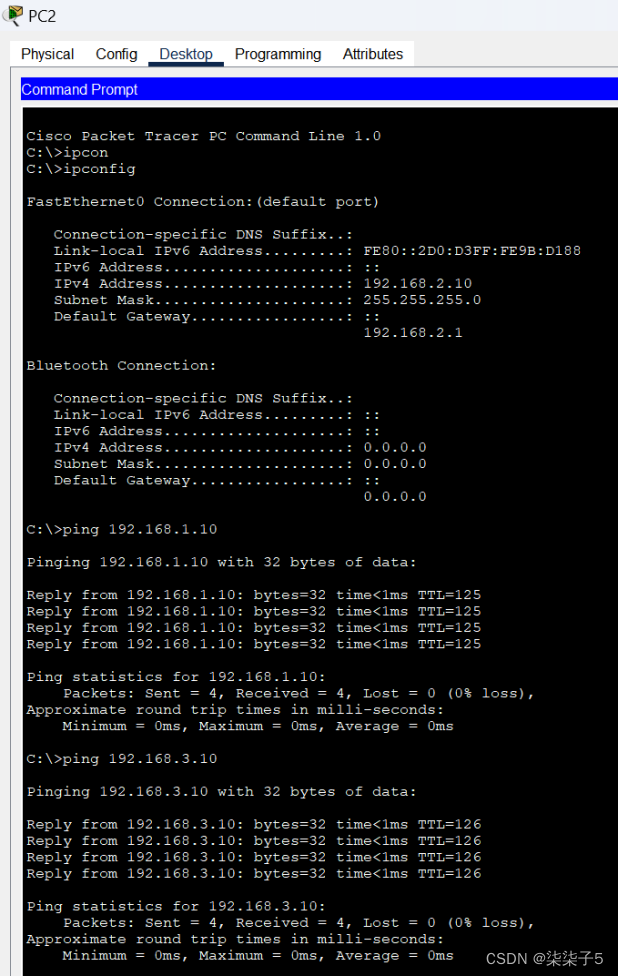

2.用pc2 ping pc0和pc4
在这里插入图片描述

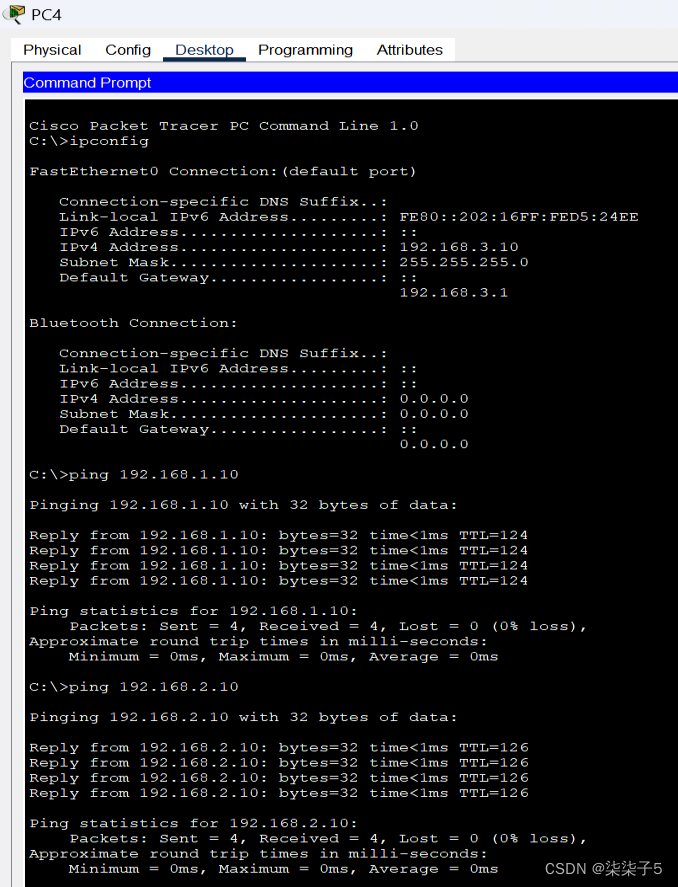

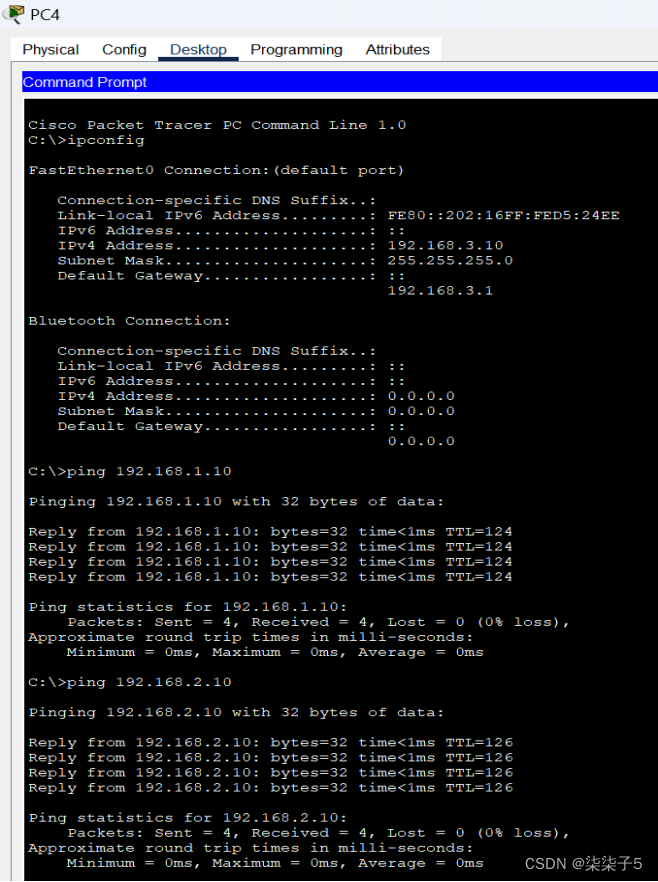

3.用pc4 ping pc0和pc2
在这里插入图片描述

子实验2RIP路由实验

实验步骤

（1）组网需求
1.实验要求
全网路由器运行RIP协议，使全网路由可达
2.材料/工具
四台2901路由器，三台2960交换机，六个pc
3.IP配置

设备/接口IP配置直连接口
Router0gig0/0202.103.1.1/24Router1gig0/0
Router0gig0/2192.168.1.1/24Switch1gig0/2
Router1gig0/0202.103.1.2/24Router0gig0/0
Router1gig0/1202.103.2.1/24Router3gig0/1
Router2gig0/0202.103.3.1/24Router4gig0/0
Router2gig0/1202.103.2.2/24Router1gig0/0
Router2gig0/2192.168.2.1/24Switch2gig0/2
Router3gig0/0202.103.3.2/24Router2gig0/0
Router3gig0/2192.168.3.1/24Switch3gig0/2
Pc0192.168.1.10/24Switch1FastEthernet0/1
Pc1192.168.1.20/24Switch1FastEthernet0/2
Pc2192.168.2.10/24Switch2FastEthernet0/1
Pc3192.168.2.20/24Switch2FastEthernet0/2
Pc4192.168.3.10/24Switch3FastEthernet0/1
Pc5192.168.3.20/24Switch3FastEthernet0/2

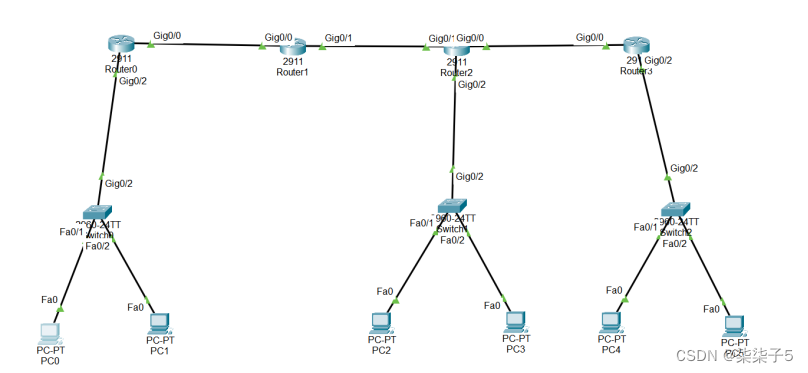

（2）拓扑搭建
在这里插入图片描述

（3）配置要点
全网基本IP地址配置，全网启用RIP，并把对应的接口通告到RIP进程。
（4）配置步骤
路由器配置
接口配置：
Router0配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Router(config)#host R0
R0(config)#interface GigabitEthernet0/0
R0(config-if)#ip address 202.103.1.1 255.255.255.0
R0(config-if)#exit
R0(config)#interface GigabitEthernet0/2
R0(config-if)#ip address 192.168.1.1 255.255.255.0

查看配置show run
在这里插入图片描述

Router1配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R1
R1(config)#interface GigabitEthernet0/0
R1(config-if)#ip address 202.103.1.2 255.255.255.0
R1(config-if)#exit
R1(config)#interface GigabitEthernet0/1
R1(config-if)#ip address 202.103.2.1 255.255.255.0

查看配置show run
在这里插入图片描述

Router2配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R2
R2(config)#interface GigabitEthernet0/0
R2(config-if)#ip address 202.103.3.1 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/1
R2(config-if)#ip address 202.103.2.2 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/2
R2(config-if)#ip address 192.168.2.1 255.255.255.0

查看配置show run
在这里插入图片描述

Router3配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R3
R3(config)#interface GigabitEthernet0/0
R3(config-if)#ip address 202.103.3.2 255.255.255.0
R3(config-if)#exit
R3(config)#interface GigabitEthernet0/2
R3(config-if)#ip address 192.168.3.1 255.255.255.0

查看配置show run
在这里插入图片描述

RIP路由配置
Router0配置，启用RIP，版本为2，添加路由，192.168.1.0；202.103.1.0。

Router>en
Router#conf t
Router(config)#host R0
R0(config)#router rip
R0(config-router)#version 2
R0(config-router)#no auto-summary
R0(config-router)#net 192.168.1.0
R0(config-router)#net 202.103.1.0

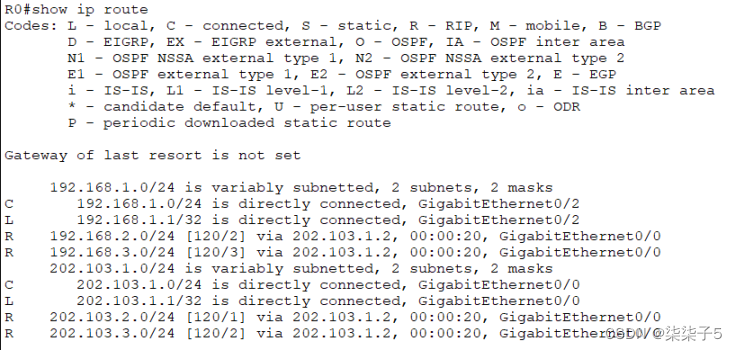

查看配置show ip route
在这里插入图片描述

Router1配置，启用RIP，版本为2，添加路由，202.103.1.0；202.103.2.0

R1>en
R1#conf t
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#no auto-summary
R1(config-router)#net 202.103.1.0
R1(config-router)#net 202.103.2.0

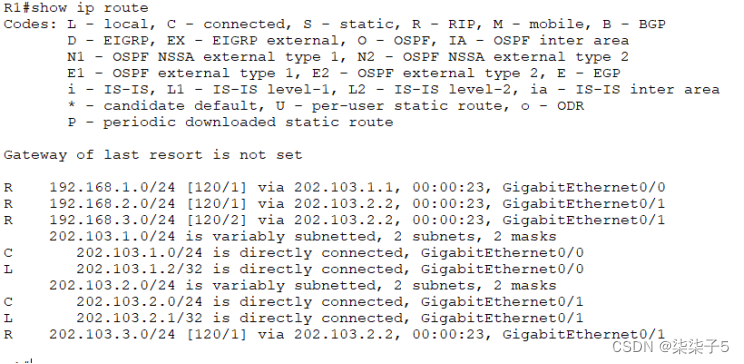

查看配置show ip route
在这里插入图片描述

Router2配置，启用RIP，版本为2，添加路由，202.103.2.0；202.103.3.0；192.168.2.0。
R2>

R2>en
R2#conf t
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#net 202.103.2.0
R2(config-router)#net 192.168.2.0
R2(config-router)#net 202.103.3.0

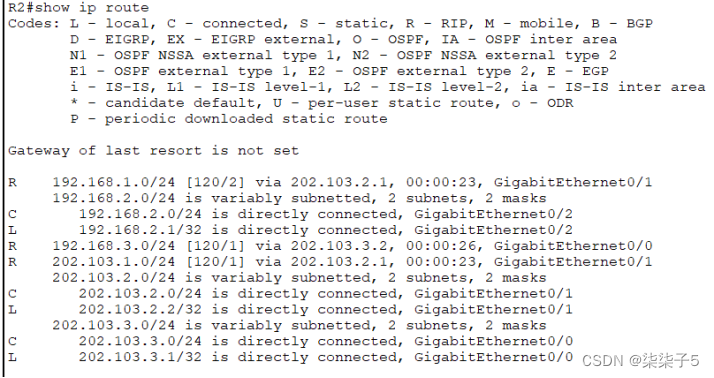

查看配置show ip route
在这里插入图片描述

Router3配置，启用RIP，版本为2，添加路由，202.103.3.0；192.168.3.0。

R3>en
R3#conf t
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#net 202.103.3.0
R3(config-router)#net 192.168.3.0

查看配置show ip route
在这里插入图片描述

Pc配置：给pc0-5配置IP地址
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（5）功能验证
1.用pc0 ping pc2和pc4
在这里插入图片描述

2.用pc2 ping pc0和pc4
在这里插入图片描述

3.用pc4 ping pc0和pc2
在这里插入图片描述

通过验证可以发现所有网段实现了联通，实验成功。

子实验3OSPF单区域路由实验

实验步骤

（1）组网需求
1.实验要求
全网路由器运行ospf协议，将全网视为一个区域，使全网路由可达
2.材料/工具
四台2901路由器，三台2960交换机，六个pc
3.IP配置

设备/接口IP配置直连接口
Router0gig0/0202.103.1.1/24Router1gig0/0
Router0gig0/2192.168.1.1/24Switch1gig0/2
Router1gig0/0202.103.1.2/24Router0gig0/0
Router1gig0/1202.103.2.1/24Router3gig0/1
Router2gig0/0202.103.3.1/24Router4gig0/0
Router2gig0/1202.103.2.2/24Router1gig0/0
Router2gig0/2192.168.2.1/24Switch2gig0/2
Router3gig0/0202.103.3.2/24Router2gig0/0
Router3gig0/2192.168.3.1/24Switch3gig0/2
Pc0192.168.1.10/24Switch1FastEthernet0/1
Pc1192.168.1.20/24Switch1FastEthernet0/2
Pc2192.168.2.10/24Switch2FastEthernet0/1
Pc3192.168.2.20/24Switch2FastEthernet0/2
Pc4192.168.3.10/24Switch3FastEthernet0/1
Pc5192.168.3.20/24Switch3FastEthernet0/2

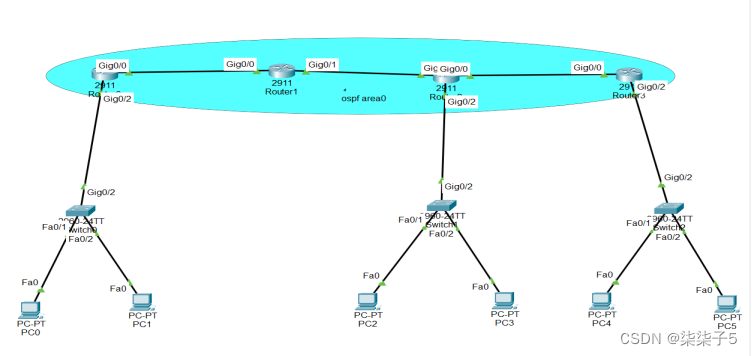

（2）拓扑搭建
在这里插入图片描述

（3）配置要点
全网基本IP地址配置，全网启用ospf，并把对应接口通告到指定到指定区域。
（4）配置步骤
路由器配置
接口配置：
Router0配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Router(config)#host R0
R0(config)#interface GigabitEthernet0/0
R0(config-if)#ip address 202.103.1.1 255.255.255.0
R0(config-if)#exit
R0(config)#interface GigabitEthernet0/2
R0(config-if)#ip address 192.168.1.1 255.255.255.0

查看配置show run
在这里插入图片描述

Router1配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R1
R1(config)#interface GigabitEthernet0/0
R1(config-if)#ip address 202.103.1.2 255.255.255.0
R1(config-if)#exit
R1(config)#interface GigabitEthernet0/1
R1(config-if)#ip address 202.103.2.1 255.255.255.0

查看配置show run
在这里插入图片描述

Router2配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R2
R2(config)#interface GigabitEthernet0/0
R2(config-if)#ip address 202.103.3.1 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/1
R2(config-if)#ip address 202.103.2.2 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/2
R2(config-if)#ip address 192.168.2.1 255.255.255.0

查看配置show run

在这里插入图片描述

Router3配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R3
R3(config)#interface GigabitEthernet0/0
R3(config-if)#ip address 202.103.3.2 255.255.255.0
R3(config-if)#exit
R3(config)#interface GigabitEthernet0/2
R3(config-if)#ip address 192.168.3.1 255.255.255.0

查看配置show run
在这里插入图片描述

路由配置
Router0配置，启用ospf,并把直连网段（接口）192.168.1.0；202.103.1.0通告到区域0。

R0>enable
R0#configure terminal
R0(config)#router ospf 1
R0(config-router)#network 192.168.1.0 0.0.0.255 area 0
R0(config-router)#network 202.103.1.0 0.0.0.255 area 0
R0(config-router)#ex

查看配置show ip ospf neighbor
Show ip route

Router1配置，启用ospf,，并把直连网段（接口）202.103.1.0；202.103.2.0通告到区域0。

R1>en
R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#router ospf 1
R1(config-router)#network 202.103.1.0 0.0.0.255 area 0
R1(config-router)#network 202.103.2.0 0.0.0.255 area 0
R1(config-router)#ex

查看配置show ip ospf neighbor
Show ip route
在这里插入图片描述

Router2配置，启用ospf,，并把直连网段（接口）202.103.2.0；202.103.3.0；192.168.2.0通告到区域0。

R2>en
R2#conf t
R2(config)#router ospf 1
R2(config-router)#net
R2(config-router)#network 202.103.2.0 0.0.0.255 area 0
R2(config-router)#network 202.103.3.0 0.0.0.255 area 0
R2(config-router)#network 192.168.2.0 0.0.0.255 area 0
R2(config-router)#ex

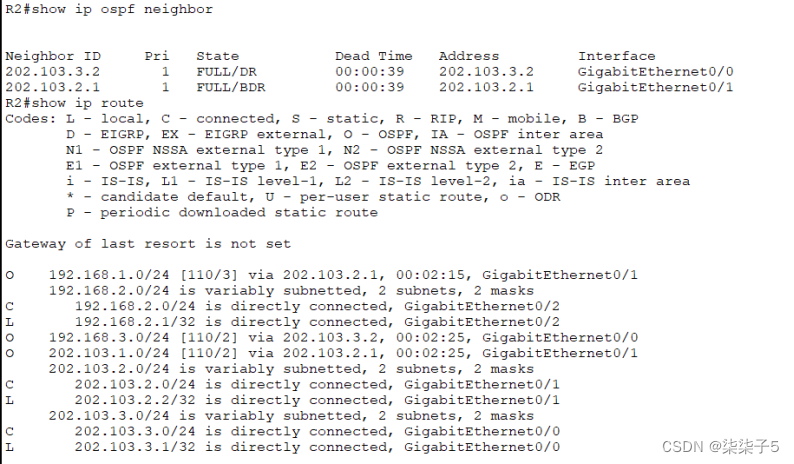

查看配置show ip ospf neighbor
Show ip route
在这里插入图片描述

Router3配置，启用ospf,，并把直连网段（接口）202.103.3.0；192.168.3.0通告到区域0。

R3>en
R3r#conf t
R3(config)#router ospf 1
R3(config-router)#network 192.168.3.0 0.0.0.255 area 0
R3(config-router)#network 202.103.3.0 0.0.0.255 area 0
R3(config-router)#ex

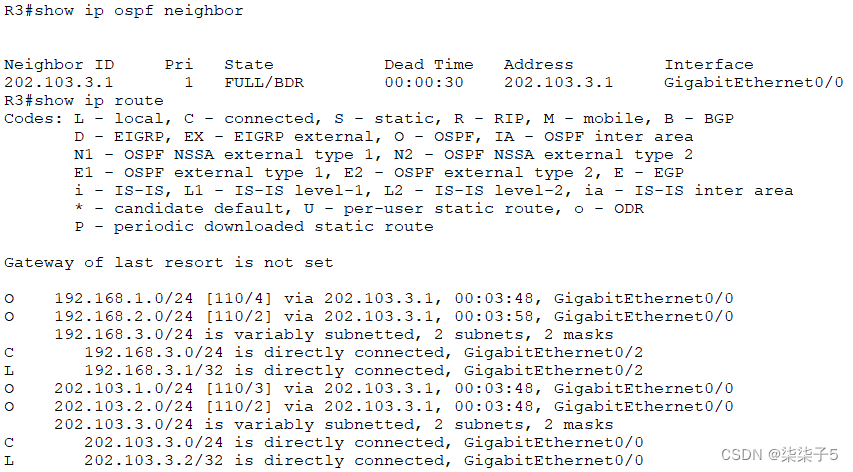

查看配置show ip ospf neighbor
Show ip route
在这里插入图片描述

Pc配置：给pc0-5配置IP地址
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（5）功能验证
1.用pc0 ping pc2和pc4
在这里插入图片描述

2.用pc2 ping pc0和pc4
在这里插入图片描述

3.用pc4 ping pc0和pc2
在这里插入图片描述

通过验证可以发现所有网段实现了联通，实验成功。

子实验4OSPF多区域路由实验

实验步骤

（1）组网需求
1.实验要求
全网路由器运行ospf协议，划分骨干区域与非骨干区域，使全网路由可达
2.材料/工具
四台2901路由器，三台2960交换机，六个pc
3.IP配置

设备/接口IP配置直连接口
Router0gig0/0202.103.1.1/24Router1gig0/0
Router0gig0/2192.168.1.1/24Switch1gig0/2
Router1gig0/0202.103.1.2/24Router0gig0/0
Router1gig0/1202.103.2.1/24Router3gig0/1
Router2gig0/0202.103.3.1/24Router4gig0/0
Router2gig0/1202.103.2.2/24Router1gig0/0
Router2gig0/2192.168.2.1/24Switch2gig0/2
Router3gig0/0202.103.3.2/24Router2gig0/0
Router3gig0/2192.168.3.1/24Switch3gig0/2
Pc0192.168.1.10/24Switch1FastEthernet0/1
Pc1192.168.1.20/24Switch1FastEthernet0/2
Pc2192.168.2.10/24Switch2FastEthernet0/1
Pc3192.168.2.20/24Switch2FastEthernet0/2
Pc4192.168.3.10/24Switch3FastEthernet0/1
Pc5192.168.3.20/24Switch3FastEthernet0/2

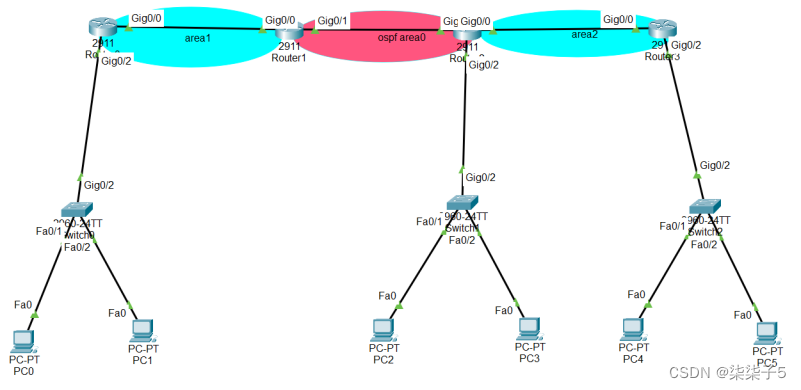

（2）拓扑搭建
在这里插入图片描述

（3）配置要点
全网基本IP地址配置，全网启用ospf，并把对应接口通告到指定到指定区域。
（4）配置步骤
路由器配置
接口配置：
Router0配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Router(config)#host R0
R0(config)#interface GigabitEthernet0/0
R0(config-if)#ip address 202.103.1.1 255.255.255.0
R0(config-if)#exit
R0(config)#interface GigabitEthernet0/2
R0(config-if)#ip address 192.168.1.1 255.255.255.0

查看配置show run

在这里插入图片描述

Router1配置：给端口配置IP地址

Router>
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R1
R1(config)#interface GigabitEthernet0/0
R1(config-if)#ip address 202.103.1.2 255.255.255.0
R1(config-if)#exit
R1(config)#interface GigabitEthernet0/1
R1(config-if)#ip address 202.103.2.1 255.255.255.0

查看配置show run

在这里插入图片描述

Router2配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R2
R2(config)#interface GigabitEthernet0/0
R2(config-if)#ip address 202.103.3.1 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/1
R2(config-if)#ip address 202.103.2.2 255.255.255.0
R2(config-if)#exit
R2(config)#interface GigabitEthernet0/2
R2(config-if)#ip address 192.168.2.1 255.255.255.0

查看配置show run
在这里插入图片描述

Router3配置：给端口配置IP地址

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R3
R3(config)#interface GigabitEthernet0/0
R3(config-if)#ip address 202.103.3.2 255.255.255.0
R3(config-if)#exit
R3(config)#interface GigabitEthernet0/2
R3(config-if)#ip address 192.168.3.1 255.255.255.0

查看配置show run
在这里插入图片描述

路由配置：

Router0配置：启用ospf,并把直连网段（接口）192.168.1.0；202.103.1.0通告到区域1。

R0>
R0>en
R0#conf t
R0(config)#router ospf 1
R0(config-router)#net
R0(config-router)#network 192.168.1.0 0.0.0.255 ar
R0(config-router)#network 192.168.1.0 0.0.0.255 area 1
R0(config-router)#network 202.103.1.0 0.0.0.255 area 1
R0(config-router)#ex

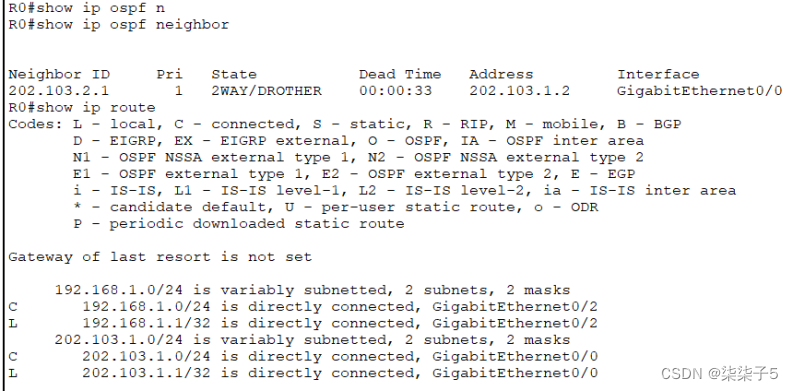

查看配置show ip ospf neighbor
Show ip route
在这里插入图片描述

Router1配置，启用ospf,，并把直连网段（接口）202.103.1.0通告到区域1，将202.103.2.0通告到区域0。

R1>
R1>en
R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#router ospf 1
R1(config-router)#network 192.168.1.0 0.0.0.255 area 1
R1(config-router)#network 202.103.1.0 0.0.0.255 area 1
R1(config-router)#ex

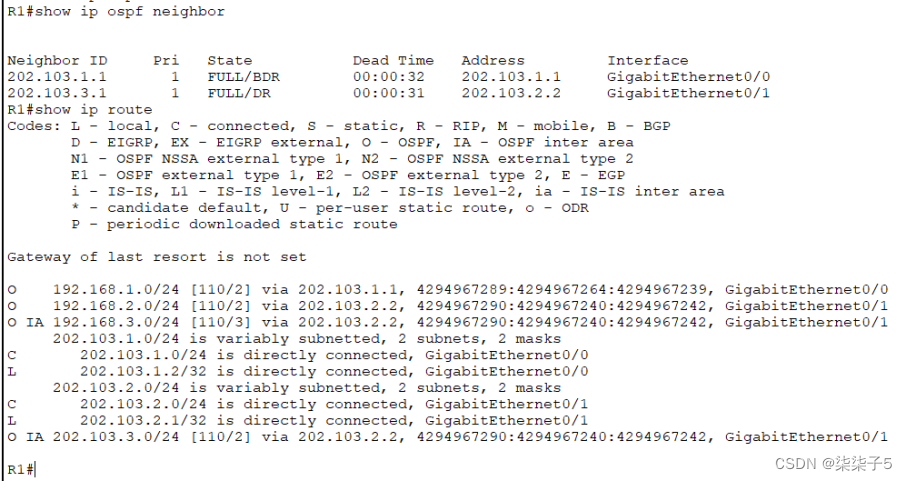

查看配置show ip ospf neighbor
Show ip route
在这里插入图片描述

Router2配置，启用ospf,，并把直连网段（接口）202.103.2.0；192.168.2.0通告到区域0，将202.103.3.0通告到区域2。

R2>en
R2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R2(config)#router ospf 1
R2(config-router)#network 202.103.2.0 0.0.0.255 area 0
R2(config-router)#network 192.168.2.0 0.0.0.255 area 0
R2(config-router)#network 202.103.3.0 0.0.0.255 area 2
R2(config-router)#ex

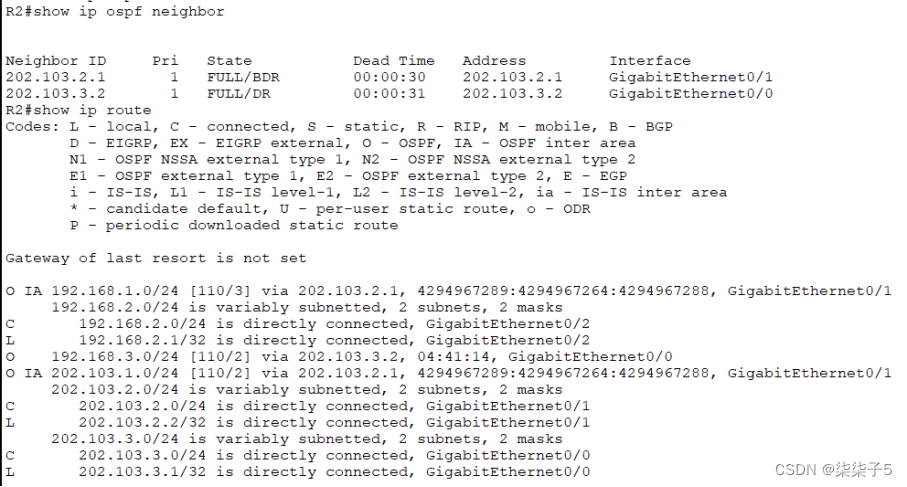

查看配置show ip ospf neighbor
Show ip route

在这里插入图片描述

Router3配置，启用ospf,，并把直连网段（接口）202.103.3.0；192.168.3.0通告到区域2。
R3>

R3>en
R3#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R3(config)#router ospf 1
R3(config-router)#network 192.168.3.0 0.0.0.255 area 2
R3(config-router)#network 202.103.3.0 0.0.0.255 area 2
R3(config-router)#ex

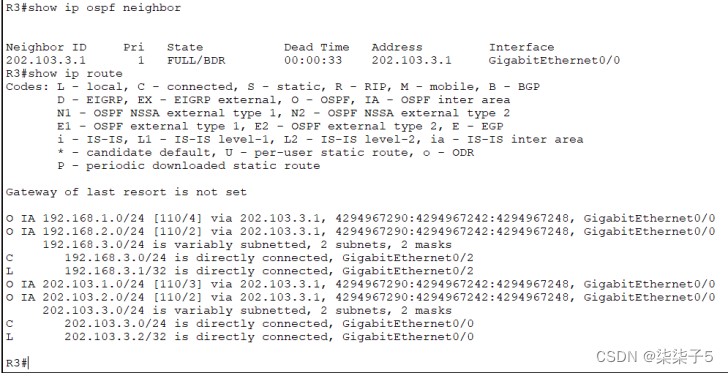

查看配置show ip ospf neighbor
Show ip route
在这里插入图片描述

pc配置：给pc0-5配置IP地址
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（5）功能验证
1.用pc0 ping pc2和pc4
在这里插入图片描述

2.用pc2 ping pc0和pc4
在这里插入图片描述

3.用pc4 ping pc0和pc2
在这里插入图片描述

通过验证可以发现所有网段实现了联通，实验成功。

柒柒子5
关注
  • 5
    点赞
  • 踩
  • 22
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
ensp ospf+rip+静态路由综合实验压缩包
10-20
ensp ospf+rip+静态路由综合实验压缩包
静态路由&默认路由（最详解析）
qq_56692185的博客
09-08 2975
静态路由&缺省路由
静态路由综合实验
m0_73994306的博客
03-21 952
骨干链路 + R1环回 + R2环回 + R3 g0/0/2所处网段 + R4环回 + R5的环回。加上环回接口总共有14个网段,但考虑到ip汇总,先划分成六个大网段。因为内网的路由器没有到达与公网相邻的接口的路由,所以要配置缺省。5. 给内网的路由器(R1~R5)配置静态路由,并满足条件。这里要配置R5缺省将内网的数据发出去。3.给路由器接口配置ip地址。2:进入接口并配置IP。2:进入接口并配置IP。2:进入接口并配置IP。2:进入接口并配置IP。2:进入接口并配置IP。2:进入接口并配置IP。
华三静态路由、单臂路由以及动态路由（RIP）配置
12-27
华三静态路由、单臂路由以及动态路由（RIP）配置实验报告，给出了详细的网络拓扑图，实验过程就截图、实验结果和实验分析心得。
H3C_静态路由/RIP/OSPF的HCL基础配置文件压缩包
10-07
H3C_静态路由/RIP/OSPF的HCL基础配置文件压缩包，里面包含标题的三种基础配置文件，自己做的，需要的朋友请下载，用H3C模式器（HCL3.0.1）打开，各位如果需要HCL3.0.1模拟器的安装包，可以留言或私信。
计算机网络实验-RIP实验报告.pdf
04-21
RIP实验报告，计算机网络实验 如果拓扑图如图 11-7 所示，应该如何配置才能使所有 PC 机相互通信？ 如果是 3 个路由器组成的拓扑图如图 11-8 所示，应该如何配置才能使 所有 PC 机相互通信？
静态路由的实验
2302_77625887的博客
06-19 994
改变R4中的其中一条线的优先级（与R5相连中的一条）由于R4中有缺省所以可以直接该缺省的级从而来改变整个的，R5只能一条一条的改（R4改的那条中的）。2、由于每个路由器的每个接口都是一个独立的广播域，所以每个接口都需要配置一个IP地址，但在实验目的中发现需要尽量减少路由条目，所以在配置之前进行一个路由汇总，再配置（不要忘记了环回接口的配置）。7、改好优先级后，在R1追踪路由ping通R5，再把R5未改的那，条关闭，再用R1追踪路由并ping通R5，看看数据走的路径的变换和传输的速率的变化。
静态路由实验（eNSP）
欲买桂花同载酒
03-16 8235
静态路由实验（eNSP),详细图解，逐步操作
计算机网络——配置静态路由实验
热门推荐
qq_45902301的博客
06-08 1万+
这篇文章简单的介绍了计算机网络实验：配置静态路由。
静态路由实验
m0_63615831的博客
10-13 1228
192.168.1.152 , 192.168.1.153 到 192.168.1.158 , 192.168.1.159。192.168.1.8 , 192.168.1.9 到 192.168.1.14 , 192.168.1.15。192.168.1.16 , 192.168.1.17 到 192.168.1.22 , 192.168.1.23。
配置静态路由实验
Tianyueeiyang的博客
07-10 2056
静态路由是计算机网络中一种简单且基本的路由方式。它是通过手动配置路由表来确定数据包的传输路径。在静态路由中，网络管理员手动输入目标网络的IP地址和相应的下一跳路由器，以指定数据包应该经过的路径。以下是静态路由的一些关键特点和工作原理：手动配置：在静态路由中，网络管理员需要手动配置路由表。这意味着管理员需要了解网络拓扑，并根据网络的需求和设计选择适当的路由路径。固定路由路径：一旦静态路由被配置，数据包将按照预定义的路径进行转发。这意味着即使网络拓扑发生变化，静态路由不会自动适应新的路径。
静态路由和RIP路由的基本配置实验环境
06-05
路由器基本配置;实验目的 （1）理解路由表的概念 （2）掌握静态路由和RIP路由的基本配置实验环境
静态路由配置实验报告
11-28
以太网静态路由配置实验报告 1． 目的与要求 掌握在路由器上配置静态路由的方法，掌握针对静态路由的常用查看和测试命令。 2． 实验内容 （1） 在指定拓扑结构的多个路由器上配置静态路由； （2） 使用静态路由的常用查看命令； （3） 使用静态路由的常用测试命令 （4） 在三台路由器的以太网接口上分别连接计算机，配置静态路由，实现计算机间的通信。
华为路由器 eNSP 配置 rip OSPF 路由重发布
10-01
主要为大家介绍了给华为路由器eNSP配置rip OSPF 路由重发布的过程，不了解路由器rip OSPF 路由重发布的朋友可以和脚本之家的小编一起来学习一下
静态路由配置实验报告.pdf
04-27
静态路由配置实验报告.pdf
HCIA/HCIP使用eNSP模拟路由引入综合实验（静态 直连 OSPF RIP的路由引入）
12-21
Route Import Experiment.topo
静态路由重发布至RIP与OSPF混合网络命令
05-22
RIP与OSPF混合网络
Elasticsearch初识与简单案例.pdf
04-29
Elasticsearch是一个基于Lucene的分布式全文搜索引擎，提供灵活且高效的搜索和分析功能。通过HTTP请求和客户端库，用户可以索引和搜索文档，执行复杂查询，进行数据分析，并享受高亮显示等特性。其高级功能如复合查询、聚合分析、滚动搜索等，使其适用于各种数据处理和分析场景。Elasticsearch还具有强大的监控和日志功能，确保集群稳定运行。总之，Elasticsearch是企业级搜索和分析的理想选择。
Python基于LSTM模型对全国的空气质量数据进行可视化分析预测源代码
最新发布
04-29
介绍 对全国2019年1月至2023年12月的空气质量数据进行分析，绘制时间序列图，展示每月/每季度的平均AQI变化趋势。绘制不同省份和城市的平均AQI热力图。分析不同污染物的浓度分布和趋势。绘制空气质量等级分布图。 需求说明 对空气质量数据进行数据分析，并使用LSTM模型进行预测。 安装教程 pip install jupyter pip install numpy pandas matplotlib seaborn 使用说明 在项目路径下打开终端输入jupyter notebook就行
ensp的rip与ospf路由引入
07-15
1、根据企业架构图在ENSP中搭建网络拓扑。 2、合理设置终端以及设备口的IP地址。 3、总公司设立VLAN以及交换机之间端口聚合。 4、总公司设立三层交换机路由vlanif。 5、分公司设立VLAN以及单独路由。 6、总公司内部采用静态路由。 7、总公司与Internet之间采用RIPv2路由。 8、分公司与Internet之间采用单区域OSPF路由。 9、在各边界路由器上做路由引入。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
