运算放大器输出波形消顶问题

运算放大器：AD8475（差分运放）。

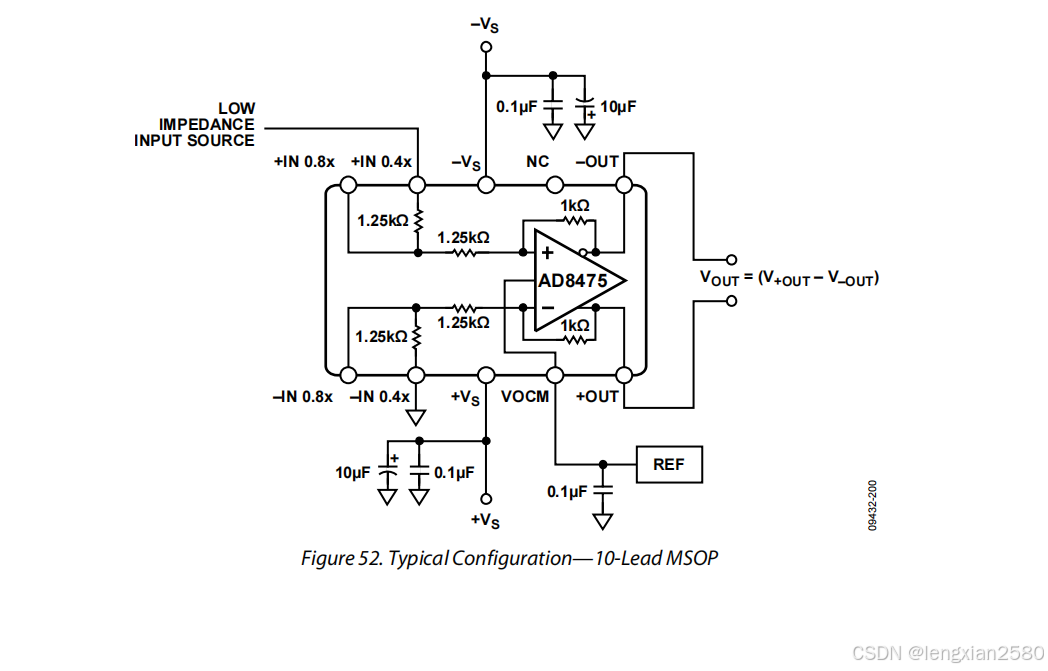

单端转差分电路参考图：

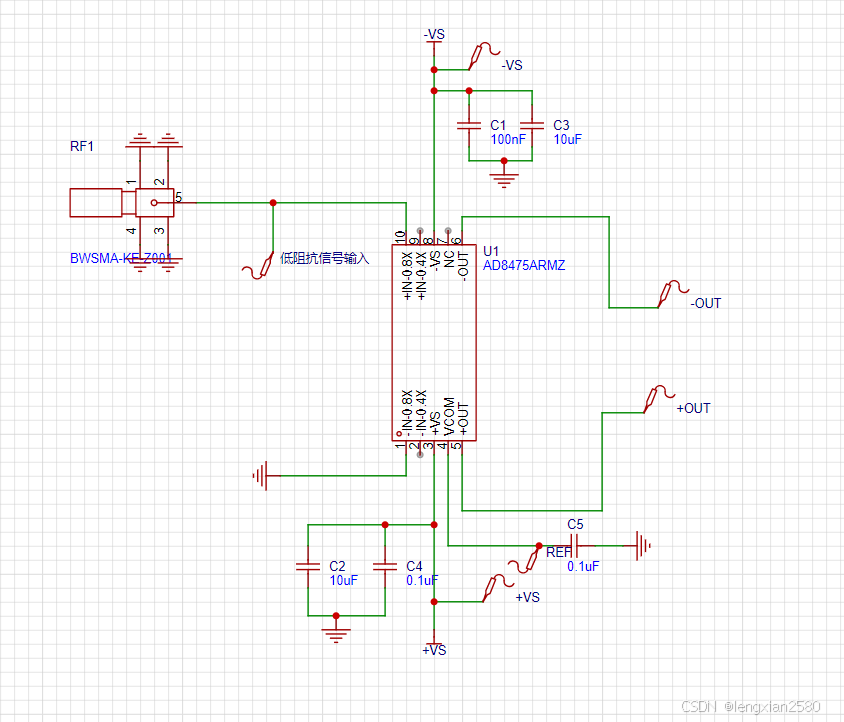

电路连接图：

+VS	+5V
-VS	-5V
VOCM	+2.5V
低阻输入端	待定

问题：

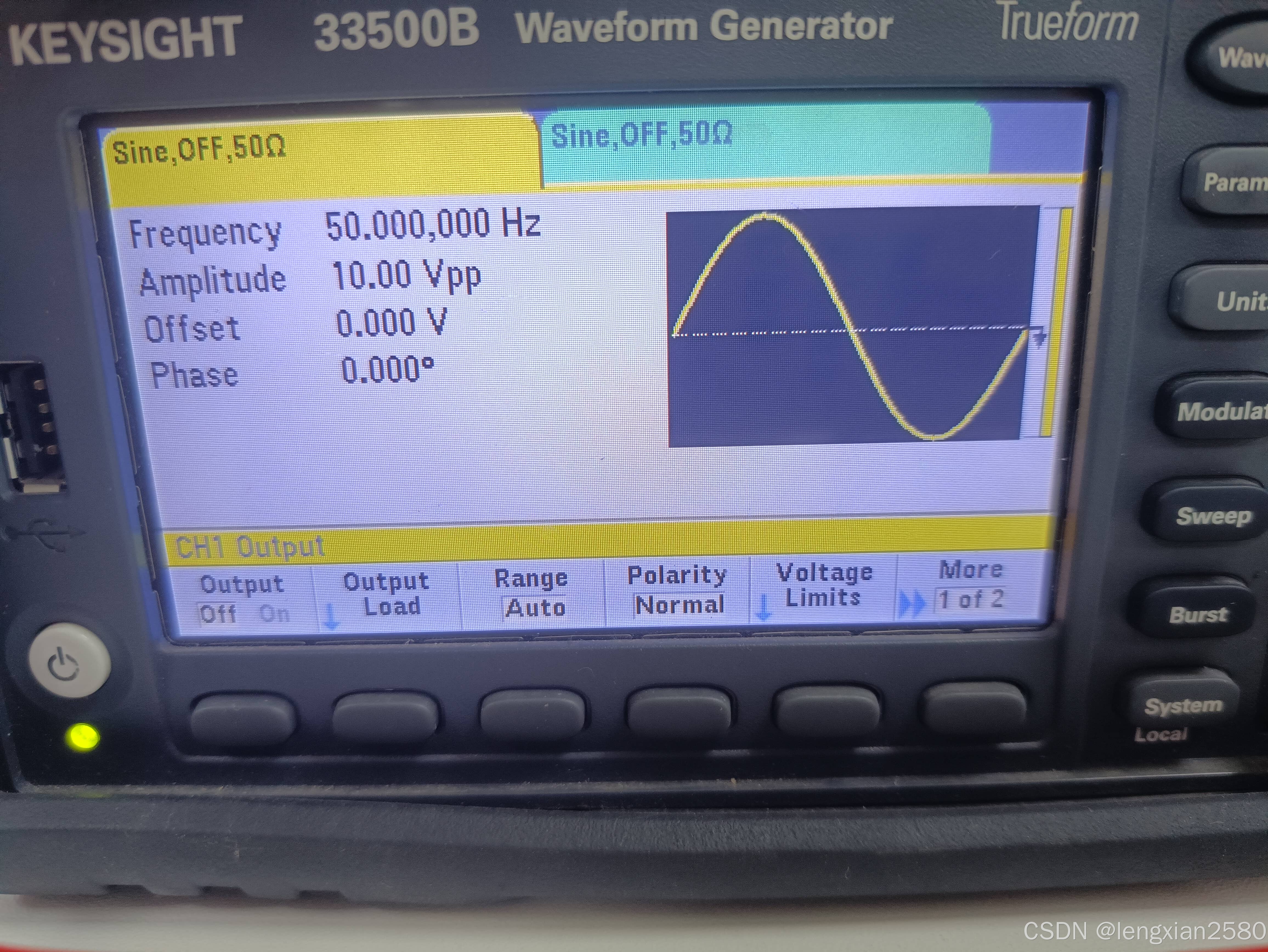

低阻输入端10V正弦波：

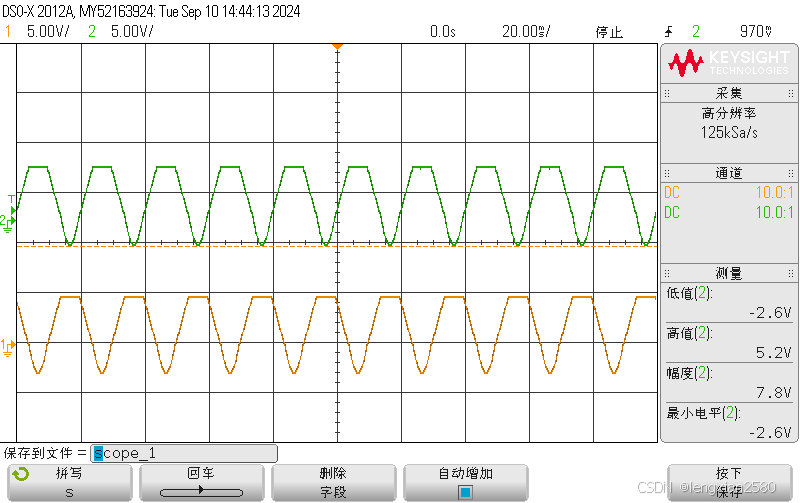

输出端波形：

可以看到，正弦波上端被消顶了，0.8倍的放大增益，输出幅度在8V左右，大于器件的供电输入5V，所以被消顶了。验证时继续调高输入信号的幅度，输出信号的高值依然维持在5V左右。

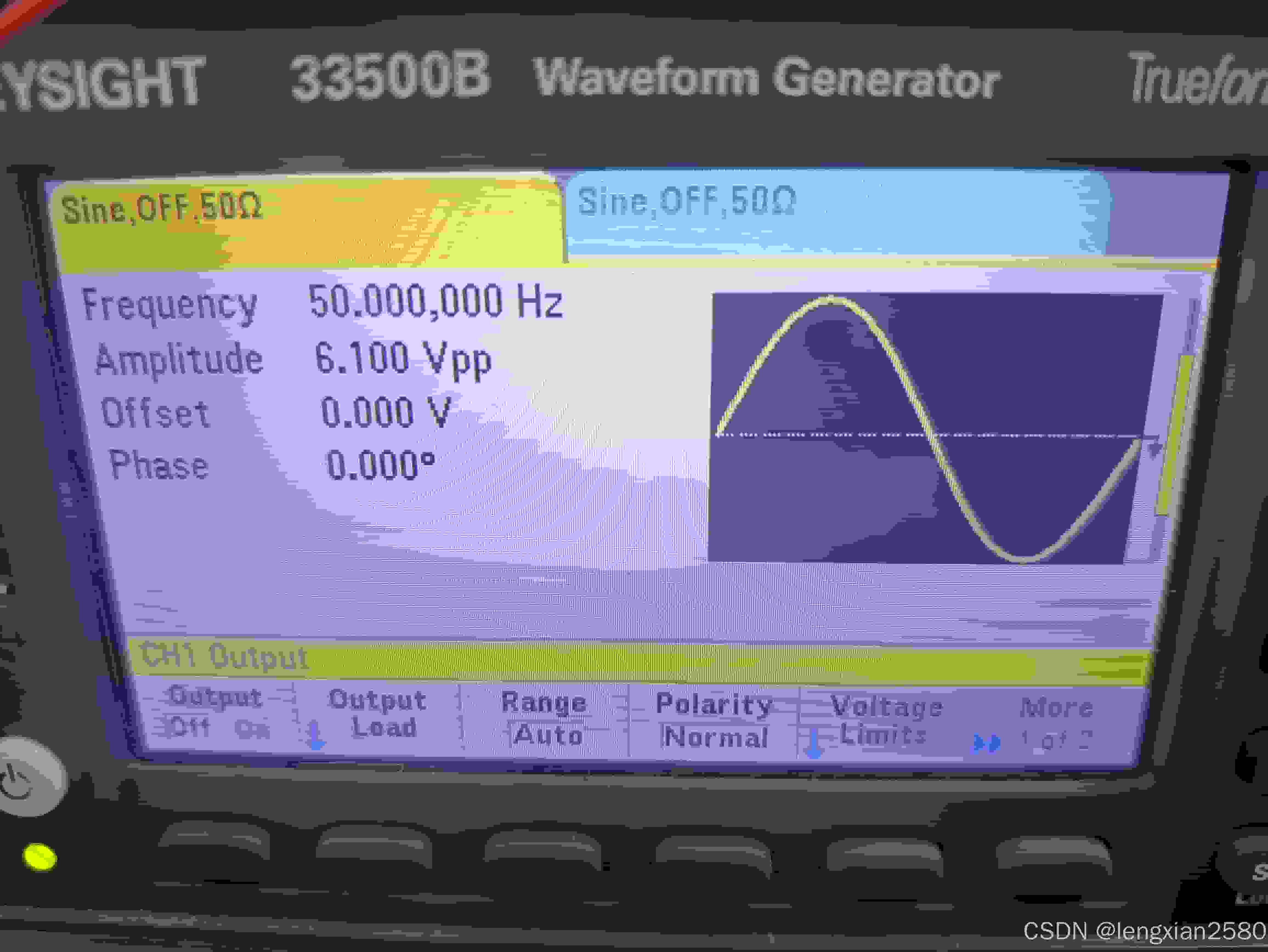

低阻输入端6V正弦波：

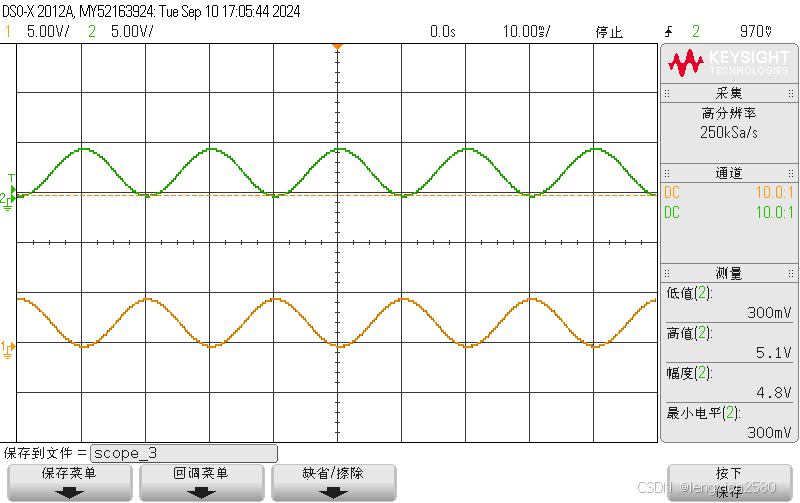

输出端波形：

可以看到，正弦波上端出现了尖峰，0.8倍的放大增益，输出幅度在4.8V左右，小于器件的供电输入5V，所以未被消顶。

总结：

运算放大器的输入信号的幅度不能大于器件的供电电压，否则会出现消顶的现象。
