背景：想要做一个用两节5号干电池供电的闹钟，想着不能耗电太大，频繁更换电池，于是就开始学习了STM32的低功耗模式。

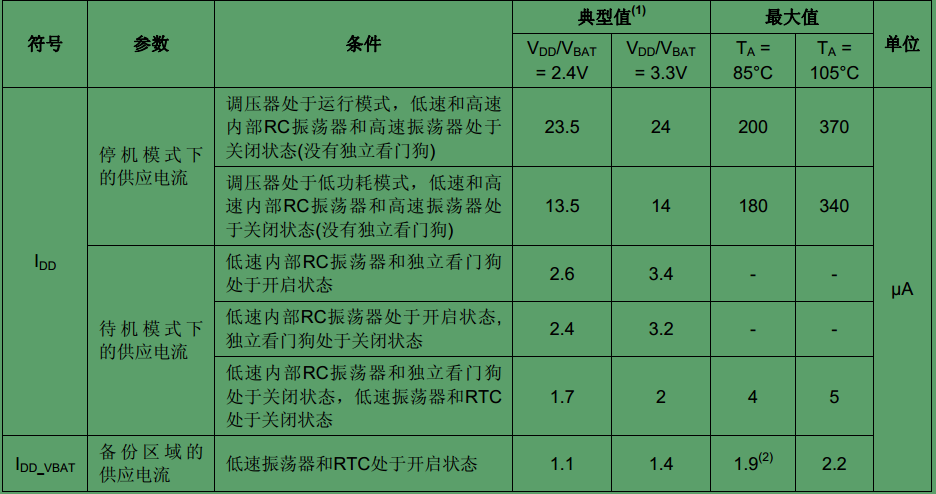

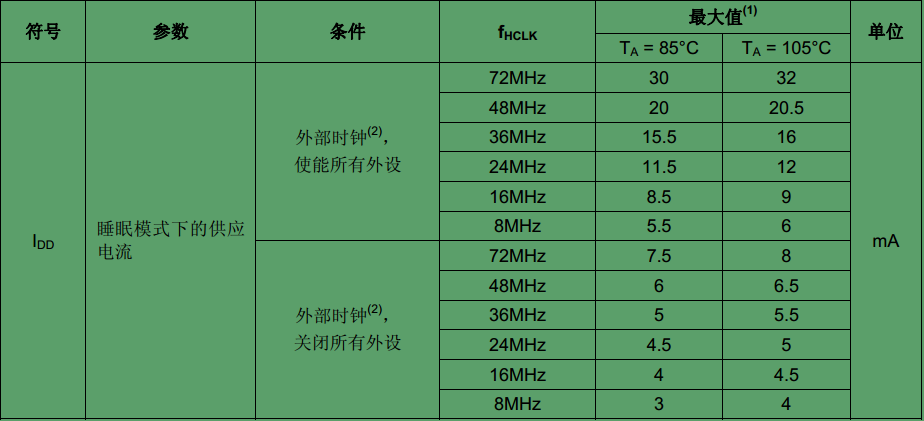

首先看了STM32的参考文档，写着低功耗模式有三种，典型的一张图：

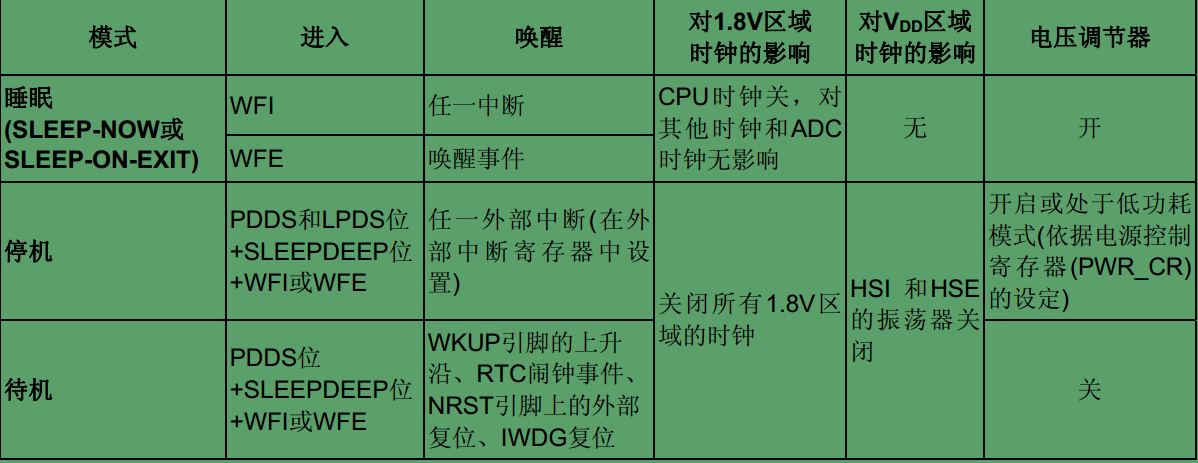

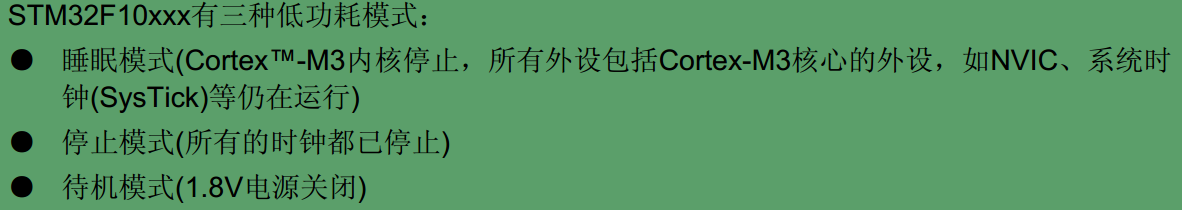

同时也写了一点文字描述:

如何理解这三种模式呢?

1.对睡眠模式理解：大白话说就是，内核停止读写指令，可以理解成就是进入while(1); 然后没有任何程序在那空循环这个时候就可以进入睡眠模式，设置过的外设不受影响，比如timer还在计数，IO的输出状态不变，碰到了有中断可以进入中断函数处理。

比如main.c文件中

#include "stm32f10x.h"
int main()
{
    port_init();
    timer_init();
    nvic_init();
    while(1)
    {

    }//enter sleep mode

}

2.对停机模式的理解：内核停止运行了，所有设置过的外设也都停止了，timer不计了，当然设置过的IO状态还是不变的，就是所有需要时钟驱动的东西都停止了（RTC还可以计），只剩下供电了。

3.对待机模式的理解：时钟都停止了，供电也没了（除了一些关键部分的电路），因为供电都没了，设置过的寄存器也都恢复复位了，比如IO也不输出了。唤醒之后就相当于重新上电了，程序从头开始执行。（通过供电可以大概区分出停机和待机的区别，虽然不严谨但是理解起来比较形象）

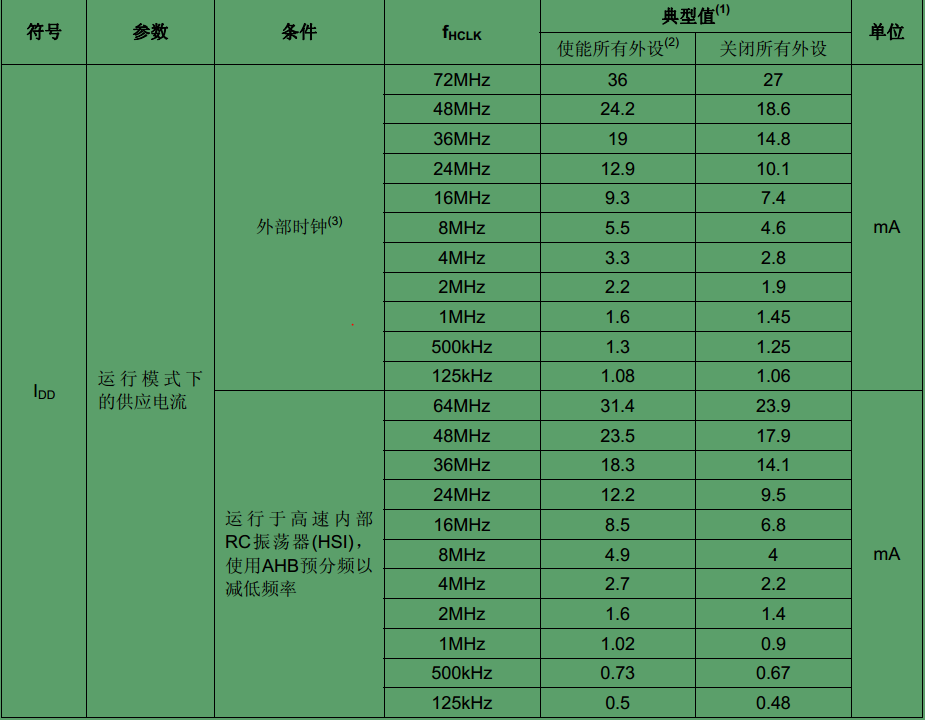

4.除了以上三种模式，我觉得可以再加一种就是主频分频变低频率，参考文档上的图：

比如将主频变成1Mhz也就0.9mA。

（PS：1.如果对时钟精度没有太严要求选用HSI（芯片内部的RC振荡器）要比选用HSE更加省电。

2.文档上的参数是准确的，如果实验过程发现跟文档对不上那么配置的肯定有问题，比如切换成了HSI后要把HSE disable以及PLLdisable。

RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);//HSI作为系统时钟
RCC_HSEConfig(RCC_HSE_OFF);
RCC_PLLCmd(DISABLE);//Ê¹ÄÜPLL
RCC_HCLKConfig(RCC_SYSCLK_Div8);

）

另外，文档虽然写的默认是HSI，但测试发现一上来就有20mA左右，debug之后发现启动文件中

SystemInit这个东西会重新配置成PLL,需要重新配置一下，或者宏定义一下。

Reset_Handler    PROC
                 EXPORT  Reset_Handler             [WEAK]
     IMPORT  __main
     IMPORT  SystemInit
                 LDR     R0, =SystemInit //这个东东！！！！！！//
                 BLX     R0
                 LDR     R0, =__main
                 BX      R0
                 ENDP

void SystemInit (void)
{
.....

#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
  #ifdef DATA_IN_ExtSRAM
    SystemInit_ExtMemCtl();
  #endif /* DATA_IN_ExtSRAM */
#endif

  /* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */
  /* Configure the Flash Latency cycles and enable prefetch buffer */
  SetSysClock();//@@@@@@@@@@@@@那个东东里面有这个东东@@@@@@@@@@@

#ifdef VECT_TAB_SRAM
  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */
#else
  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */
#endif
}

static void SetSysClock(void) //@@@@@@@就是这个东东@@@@@@@@@@
{
#ifdef SYSCLK_FREQ_HSE
  SetSysClockToHSE();
#elif defined SYSCLK_FREQ_24MHz
  SetSysClockTo24();
#elif defined SYSCLK_FREQ_36MHz
  SetSysClockTo36();
#elif defined SYSCLK_FREQ_48MHz
  SetSysClockTo48();
#elif defined SYSCLK_FREQ_56MHz
  SetSysClockTo56();
#elif defined SYSCLK_FREQ_72MHz
  SetSysClockTo72();
#endif

 /* If none of the define above is enabled, the HSI is used as System clock
    source (default after reset) */
}

经过测试发现还是不用那三种低功耗了，用降频的方法更好用一些，相比于十几颗LED做的数码管显示降频也就是多用了半颗LED而已。

贴上进入低功耗的函数

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR|RCC_APB1Periph_BKP,ENABLE);//使能电源时钟和备份域时钟
PWR_WakeUpPinCmd(ENABLE);  //使能唤醒管脚功能
PWR_EnterSTOPMode(PWR_Regulator_ON,PWR_STOPEntry_WFE);//进入stop模式
//PWR_EnterSTANDBYMode();	  //进入待机模式
