概要:

type-C接口外观好看,双面插等众多优点,已经成为了现在主流的接口。

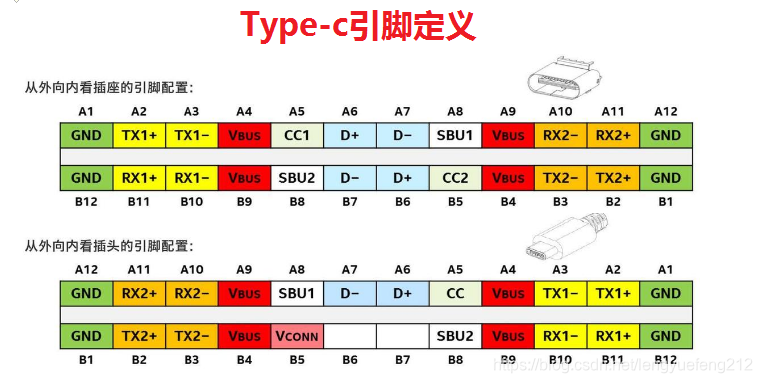

一、引脚定义

在这里插入图片描述

VBus:总线电源,USB PD协议可配置电压,最大20V5A
GND: 地线
TxRx:Tx1 Rx1 Tx2 Rx2 两组数据传输信号,usb3.1标准
CC: CC1和CC2,两个关键引脚,作用很多。
探测连接,区别正反面,区分DFP和UFP,也就是主从(虽然typec支持正反插,但typec的点定义并不完全对称,比如RX1,翻转插头再插入就是RX2,所以需要系统识别插头的正反插情况,用来正确配置Tx和Rx的连接通讯,虽然定义里有CC1和CC2,但是线缆里只有一根cc线,正反插可以连接不同的引脚,通过读取上下拉电平,从而识别插头的方向)
配置Vbus,有USB type-c和USB powerDeliver两种模式
配置Vconn,当线缆里有芯片的时候,一个cc传输信号,一个cc编程供电Vconn,用来给线缆里的芯片供电(3.3V或5V);
配置其他模式,如接音频配件时,DP,PCIe时
D+ D-:用来兼容USB2.0协议的数据传输,音频复用时也是LR信号
SBU:复用引脚,和USB协议本身关系不大,复用为其他端口时使用。

二、六脚Type_c

在这里插入图片描述

三、12脚Type_c

在这里插入图片描述

四、16脚Type_c

在这里插入图片描述
满针: 4根电源和4根地分别合成1根,其他16针都单独。

五、usb3.0

3.0:
只用到了1组数据传输通道,SSRX+/SSRX-,SSTX+/SSTX-这4线为一组数据线。
3.1:
用到了2组,RX1+/RX1-,TX1+/TX1-这4个位1组,RX2+/RX2-,TX2+/TX2-为1组,向下兼容3.0,只要接通其中一组就是3.0
