这是一年前做的笔记，用WEMOS D1做了一个WIFI温度计。现在又要用到WEMOS D1了，赶紧拿出来温习一下。
相较于UNO R3，由于ESP8266无线网络功能的加持，WEMOS D1和WEMOS D1 mini迅速成为既好玩又实用arduino开发板。虽然价格亲民，在各大电子卖家处都能买到，但市场上的产品良莠不齐，信息混乱，容易让人陷入各种坑。为了避免走弯路，我梳理了一下思路，分享一些入门经验。
★头道关：让arduino IDE支持WEMOS D1
Arduino IDE自带库函数不支持ESP8266，需要打开菜单“文件/首选项”，将开发板添加到IDE里，键入这个地址http://arduino.esp8266.com/stable/package_esp8266com_index.json，点击“好”。
★二道关：选择开发板
在“开发板管理器”，选择“esp8266 by ESP8266 Community”，安装。
如果安装失败，就要下载离线安装包。如果安装过其他版本的esp8266sdk，请先删除，再使用本安装包。删除方法：进入 %LOCALAPPDATA%/Arduino15/packages文件夹，删除掉其中的esp8266文件夹。
百度搜到离线安装包，下载后双击运行即可解压，解压完成后，再打开Arduino IDE，在“菜单栏>工具>开发板”中找到你使用的esp8266开发板。
ESP8266使用版本3.1.1的安装包可能会出现无法上传的问题，改成3.0.2即可。

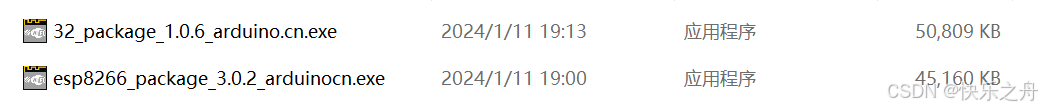

安装包示例：
★三道关：安装CH340串口驱动。

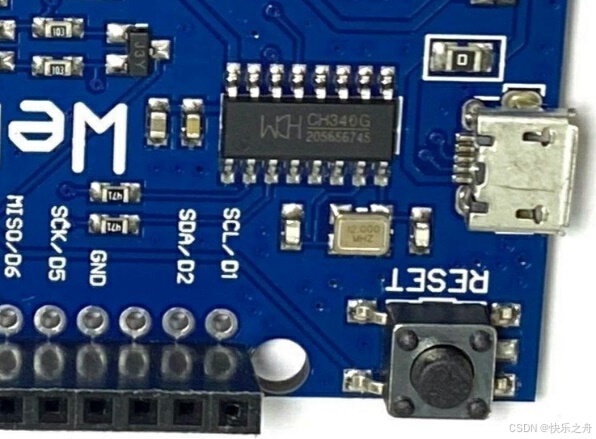

WEMOS D1官方使用CH340G芯片，它是常用的USB与RSS32串口转换器。驱动程序手头有两种：win11环境下旧的CH341SER.EXE可用，新的官网下载的3.5版没有试。
驱动安装完设备管理器显示如下：
★四道关：点亮板载LED
打开Arduino IDE，先选择工具->开发板->ES8266->LOLIN(Wemos)D1 R1,端口选择上图所示COM3。
然后，打开文件->示例-> LOLIN(Wemos)D1 R1的示例->ESP8266->Blink，编译上传即可。

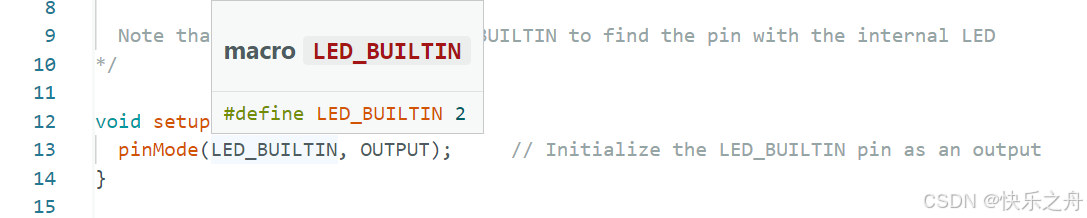

从代码提示可以看出，板载LED管脚号为2，这与UNO R3的板载LED管脚号13不同。

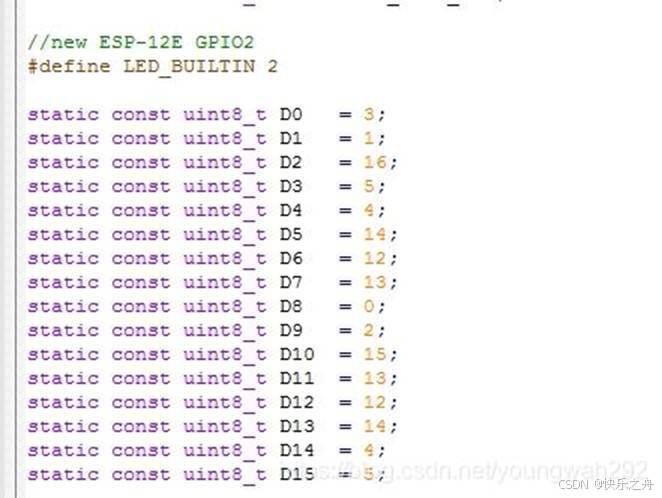

实际编程时，不要直接用数字编号来标注IO口，要用D??，下图是芯片管脚号与UNO板引脚号对应关系的定义，这是与UNO最大的区别之一。
注意有5对引脚是短路的，即D3=D15、D4=D14、D5=D13、D6=D12、D7=D11。因为ESP8266规格里只有11个数字IO口。板载LED对应D9。为减少不必要的麻烦，程序里只用D0～D10罢了。
还有，除了D0口，都是全功能口（PWM、I2C、OneWire、中断）。模拟输入口只有一个A0。
特别要注意的是，板载LED是低电平点亮，高电平熄灭！这与大部分Arduino开发板不同。
digitalWrite(LED_BUILTIN, LOW);//LED ON

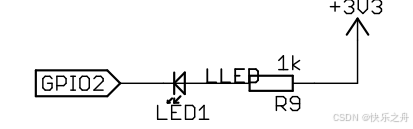

这看原理图可知：
★五道关：测试ESP8266网络功能，获得开发板IP地址
WiFi.mode、WiFi.begin、WiFi.status和init_wifi_sta四个函数是ESP8266WiFi.h里最常用的函数。其中STA模式即终端模式（信号接收模式），将设备变为一个无线网络的客户端。电脑、手机连接WiFi时就用的是STA模式。
#include <ESP8266WiFi.h>
char *ssid = "ssid";
char *passwd = "pass";
void init_wifi_sta()
{
WiFi.mode(WIFI_STA); //设置STA模式
WiFi.begin(ssid,passwd); //连接网络
while(WiFi.status() != WL_CONNECTED) //等待连接
{
Serial.print(".");
delay(500);
}
Serial.println(WiFi.localIP()); //通过串口打印ESP8266的ip地址
}
void setup() {
Serial.begin(9600); //串口初始化，设置波特率9600
init_wifi_sta(); //启动接入wifi
}
void loop() {
}程序上传成功，ping开发板IP地址成功！
★六道关：启动WebServer功能，让其它设备能访问WEMOS D1
能被ping通只是第一步，要想开发板被访问，需要启用Web Server。示例代码如下：
#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>
#include <ESP8266mDNS.h>
const char* ssid = "ssid";
const char* password = "pass";
ESP8266WebServer server(80);
const int led = D9;
void handleRoot() {
digitalWrite(led, 0);
server.send(200, "text/plain", "Hello from esp8266!");
digitalWrite(led, 1);
}
void LedOff() {
digitalWrite(led, HIGH);
server.send(200, "text/plain", "LED...");
}
void LedOn() {
digitalWrite(led, LOW);
}
void handleNotFound(){
digitalWrite(led, 1);
String message = "File Not Foundnn";
message += "URI: ";
message += server.uri();
message += "nMethod: ";
message += (server.method() == HTTP_GET)?"GET":"POST";
message += "nArguments: ";
message += server.args();
message += "n";
for (uint8_t i=0; i<server.args(); i++){
message += " " + server.argName(i) + ": " + server.arg(i) + "n";
}
server.send(404, "text/plain", message);
digitalWrite(led, 0);
}
void setup(void){
pinMode(led, OUTPUT);
digitalWrite(led, 0);
Serial.begin(115200);
WiFi.begin(ssid, password);
Serial.println("");
// Wait for connection
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.print("Connected to ");
Serial.println(ssid);
Serial.print("IP address: ");
Serial.println(WiFi.localIP());
if (MDNS.begin("esp8266")) {
Serial.println("MDNS responder started");
}
server.on("/", handleRoot);
server.on("/inline", [](){
server.send(200, "text/plain", "this works as well");
});
server.on("/off", LedOff);
server.on("/on", LedOn);
server.onNotFound(handleNotFound);
server.begin();
Serial.println("HTTP server started");
}
void loop(void){
server.handleClient();
}不同于客户端，D1作为服务器需要用到库ESP8266WebServer.h。
ESP8266WebServer - 建立ESP8266WebServer对象，指定访问HTTP服务的端口号，一般是80。
begin() – 启动服务器。启动前先以STA模式连接到WiFi网络，这里只调用WiFi.begin没有调用WiFi.mode，则系统默认使用STA模式。
stop() – 停止服务器。
最关键的是on()函数，只有它可以起到桥梁的作用，将网络指令转成单片机动作的硬件指令。但要注意的是，这座桥是靠函数传递信息的，即on()函数第二个参数传递的是动作函数的地址，是不能带参数的；比如点亮和关闭LED要写两个不同的动作函数，在此server.on("/off", LedOff)和server.on("/on", LedOn)不能写成server.on("/led", Led(on))或server.on("/led", Led(off))。
这个例子上传成功后，浏览器输入“http://板子的IP地址/on”则LED点亮，/off则熄灭。
★七道关：实战DS18B20温度计
DS18B20是一款为单片机设计的温度传感器集成电路，不同于热敏电阻和LM35温度传感器都输出模拟信号而接收端需要进行计算，DS18B20直接输出数字信号的温度值，简单明了，易于使用。

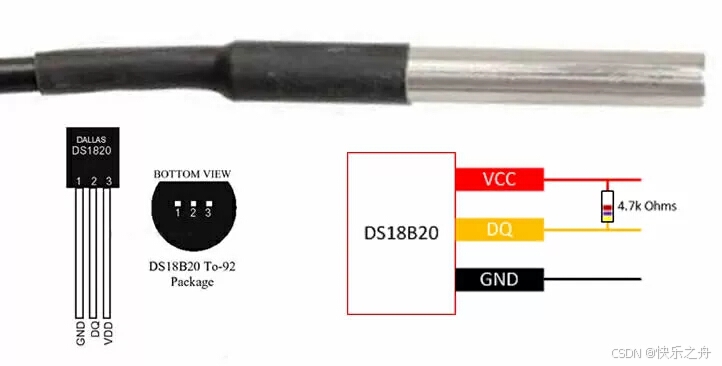

DS18B20有三个引脚，电源、信号输出、地。实际应用时，信号输出端接板子的数字IO口，同时还通过一个4.7k电阻连接电源端。
本示例用D3口连接信号输出端，做一个WiFi温度计，让手机、电脑都能查看温度。

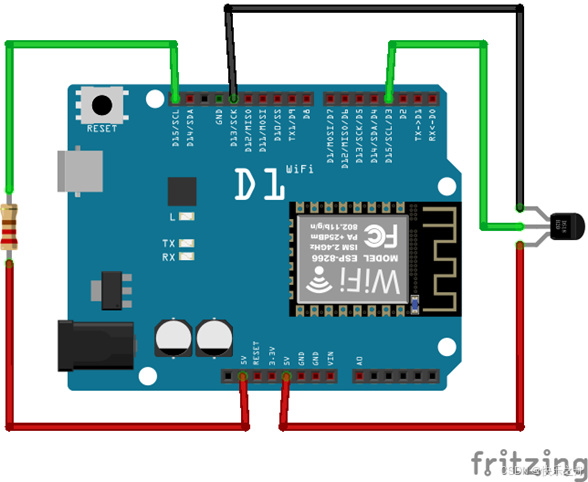

由于外接电路只有两个元件，因此我没用面包板，计划将电阻一端接到D15口，前面讲了，WEMOS D1板子的D3与D15是相连的，因此电阻就连到了DS18B20信号输出端；电阻另一端接5V口，同样的，D1板子有两个5V口，另一个5V正好给传感器供电。
第一次用Frizting画示意图就遇到wemos的一个坑，网上找到一个WEMOS D1的管脚图和我买的不一样，不但IO口错位，还只有一个5V，如下图。
再去找，有目前最常用的D1板子，管脚一致了。由于wemos官网已经没有D1的规格和文档了，查阅其它资料，估计上图是D1 R1版，市面上常用是D1 R2版，如下图。
另外发现，网友aixinaxc说，Wemos板读取DS18B20不需要特意绑定一个电阻。而且5V和3.3V都可以读到数据。但是在5V的时候数据不稳定，所以必须使用3.3V输入。
但是，The Chewett blog表示仍然需要4.7k电阻：“This is also connected to a 4.7k resistor between the data pin and the 3.3 volt line on the breadboard. This pull-up resistor ensures that the line is pulled up when floating.”

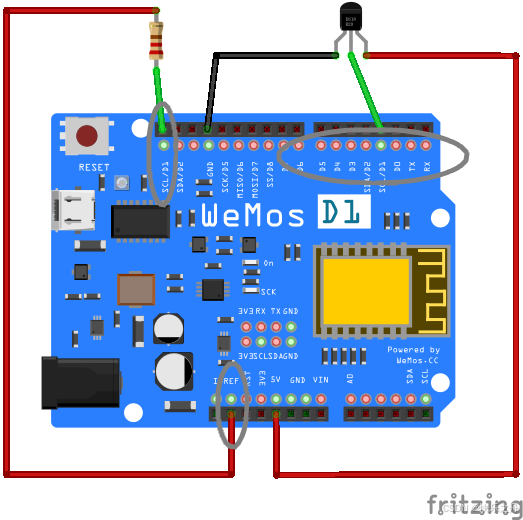

由于手头只有一个DS18B20，为保证实验顺利完成，还是用电阻连接3.3V吧。因此后一张电路示意图改了，电阻和传感器都连在同一个3.3V端口上。
DS18B20之所以只用一个管脚进行通讯，靠的是单总线协议，名为OneWire，或1-Wire。与其它两线、三线通讯一样，需要通讯双方握手，原理比较复杂，不用管它， OneWire库已经把复杂功能封装好了，直接用就是了。
从Arduino IDE的库管理菜单，选择OneWire库和DallasTemperature库（包含DS18B20功能）下载即可。
下面示例代码通过串口监视器每隔2秒显示温度。
#include <OneWire.h>
#include <DallasTemperature.h>
// Data wire is plugged into digital pin 2 on the Arduino
#define ONE_WIRE_BUS D3
// Setup a oneWire instance to communicate with any OneWire device
OneWire oneWire(ONE_WIRE_BUS);
// Pass oneWire reference to DallasTemperature library
DallasTemperature sensors(&oneWire);
void setup(void) {
sensors.begin(); // Start up the library
Serial.begin(9600);
}
void loop(void)
{
// Send the command to get temperatures
sensors.requestTemperatures();
//print the temperature in Celsius
Serial.print("Temperature: ");
Serial.print(sensors.getTempCByIndex(0));
Serial.print("℃\n");
delay(2000);
}
好了，把前面服务端程序与这个传感器程序有机结合起来，就可以做成一个WiFi温度计，手机、电脑输入WEMOS D1开发板的网址就能看到温度了。
