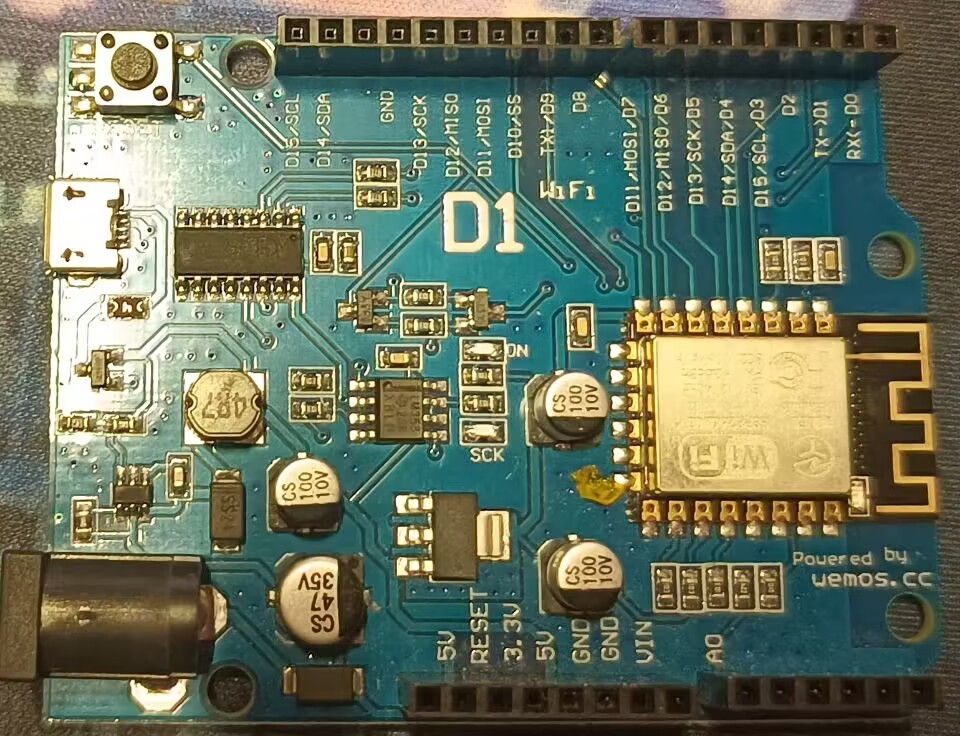

Wemos D1 WiFi开发板

1.Wemos D1WiFi开发板是什么

WEMOS D1 WiFi开发板是一种基于ESP8266芯片的微型开发板，它可以与Arduino IDE集成使用，支持WiFi通信和物联网应用.它的尺寸小巧，功能强大，易于使用，价格适中，适合学习和开发物联网应用.

2.WEMOS D1 WiFi开发板具有哪些特点

（1）基于ESP8266芯片，支持WiFi通信，可以连接到互联网；

（2）具有Arduino IDE集成开发环境，可以使用Arduino语言编程；

（3）支持GPIO、PWM、I2C、SPI等多种通信协议；

（4）集成USB转串口芯片，可以通过USB接口进行编程和调试；

（5）支持OTA（Over-The-Air）升级，可以通过WiFi无线升级程序；

（6）支持MicroPython，可以使用Python语言编程；

（7）支持NodeMCU，可以使用Lua语言编程.WEMOS D1 WiFi开发板可以用于控制智能家居、传感 器、机器人、物联网设备等应用场景.它的成本低廉，易于使用，是入门级物联网开发的良好选择.

3.如何使用该开发板

• 开发板引脚介绍

（1）电源引脚

VIN：外部电源输入，电压范围为5V-12V.

5V：开发板的5V电源输出，最大输出电流为500mA.

3.3V：开发板的3.3V电源输出，最大输出电流为500mA.

（2）数字引脚

开发板有11个数字引脚，可以用作输入或输出，其中D0和D1引脚是串口通信引脚，D3引脚是板载LED指示灯.

（3）模拟引脚

开发板有1个模拟引脚，可以用作模拟输入.

（4）通信接口

开发板支持多种通信接口，如I2C、SPI、UART等，具体引脚如下：

I2C：D1（SCL）、D2（SDA）.

SPI：D5（CLK）、D6（MISO）、D7（MOSI）、D8（CS）.

UART：D3（RX）、D4（TX）.

（5）特殊引脚

RST：复位引脚，将其接地可以进行复位操作.

A0：模拟引脚，可以用作模拟输入.

USB：USB接口，可以进行编程和调试.以上是WEMOS D1 WiFi开发板的引脚介绍，可以根据需求选择不同的引脚进行连接和使用.

开发板模块（引脚说明表）
引脚	说明	IC内部引脚
D0	I/O,不支持中断，PWM，I2C以及1-wire	GPIO16
D1	I/O,默认模式下，I2C的SCL	GPIO5
D2	I/O,默认模式下，I2C的SDA	GPIO4
D3	I/O,上拉，低电平时进入FLASH模式	GPIO0
D4	I/O,上拉	GPIO2
D5	I/O,SPI的时钟	GPIO14
D6	I/O,SPI的MISO	GPIO12
D7	I/O,SPI的MOSI	GPIO13
D8	I/O,下拉，SPI时，默认的片选（SS）	GPIO15
A0	AD输入，0-3.3V	ADC
TX	串口发射	GPIO1
RX	串口接收	GPIO3
RST	复位	RST
3V3	电源3.3V	3.3V
G	GND	GND
5V	电源5V	外部电源
所有IO工作电平为3.3V，可瞬间承受5V 除D0外，所有IO都支持中断，PWM，I2C以及1-wire

• 开发环境及流程

WEMOS D1 WiFi开发板的开发环境可以使用Arduino IDE进行开发，也可以使用其他的开发环境，如MicroPython、NodeMCU等.

（1）安装Arduino IDE在官网下载Arduino IDE并安装，打开Arduino IDE，选择“文件”-“首选项”，在“附加开发板管理器网址”中添加http://arduino.esp8266.com/stable/package_esp8266com_index.json，然后选择“工具”-“开发板”-“开发板管理器”，搜索“ESP8266”，安装“esp8266 by ESP8266 Community”；

（2）设置开发板在“工具”-“开发板”中选择开发板类型为“WEMOS D1 WiFi”，选择串口号;

（3）编写代码编写代码并上传到开发板，可以使用Arduino IDE自带的例程或者自行编写;

（4）调试和运行将开发板连接到电脑，上传代码后，打开“串口监视器”即可查看开发板的输出信息，进行调试和运行;

4.开发板的WIFI功能使用

• WEMOS D1 WiFi开发板的WiFi功能可以通过编程控制，使用ESP8266WiFi库提供的函数进行连接和通信.

下面是使用WEMOS D1 WiFi开发板进行WiFi连接和发送数据的基本步骤：

（1）包含WiFi库在Arduino IDE中，选择“工具”-“包管理器”，搜索“ESP8266WiFi”，安装并导入WiFi库.

（2）初始化WiFi连接在setup()函数中，使用WiFi.begin()函数初始化WiFi连接，传入需要连接的WiFi网络的SSID和密码；

（3）发送数据使用WiFiClient对象创建TCP连接，并使用client.connect()函数连接到目标IP地址和端口号，然后使用client.print()函数发送数据；

• 示例代码展示

void setup() {
  Serial.begin(115200);
  WiFi.begin("ssid", "password");  // 替换为需要连接的WiFi网络的SSID和密码
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("WiFi connected");
}

void loop() {
  if (WiFi.status() == WL_CONNECTED) {
    WiFiClient client;
    if (client.connect("192.168.1.100", 80)) {  // 替换为目标IP地址和端口号
      client.print("GET / HTTP/1.1\r\nHost: 192.168.1.100\r\n\r\n");
      delay(1000);
      while (client.available()) {
        Serial.write(client.read());
      }
      client.stop();
    }
  }
}
