FreeCAD傻瓜式教程之蓝图、技术图纸的生成和输出

本文全部内容完全免费，设置的是“全部可见”的，如果变成了VIP可见的，请发起对引起这一变化的 CHu Sheng 的诅咒，并第一时间发消息给作者提醒更改！！

1. 打开我们之前画的零件图，或者其他人传给我们的dxf文档

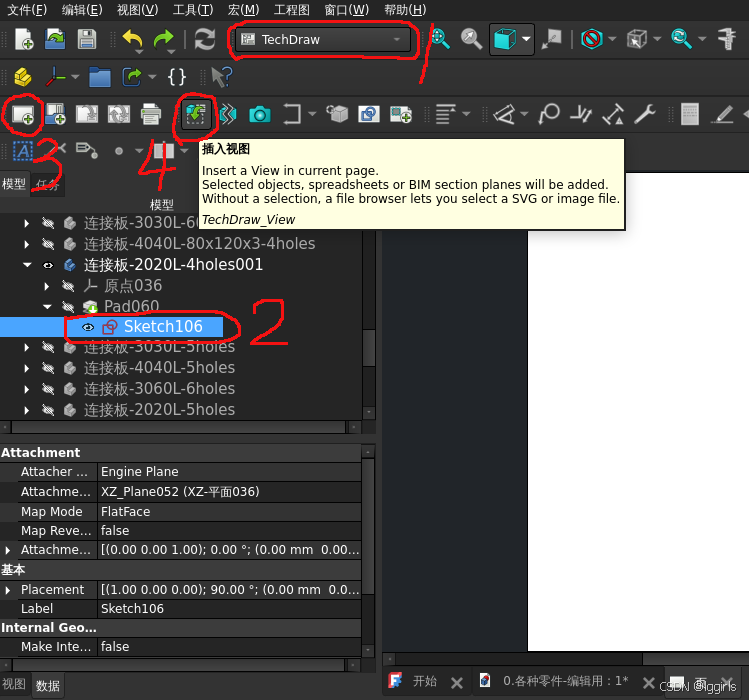

2.切换到 TechDraw 工作台

3.点击“组合浏览器”中的模型，选择树状显示的要显示的全部构件

 注意，绘图区当前显示的图形状态，就是后面第6步，插入投影组 直接显示的内容，请先调整好，再进程后继操作！！！

4.点击“插入默认页” 图标，生成一个空白的 技术图纸

5. 点击“插入活动视图”图标，也就是照相机的图标，可以设置要在图纸中显示的区域的宽、高的尺寸数据。 也可以在后面的属性➡数据 中进行修改

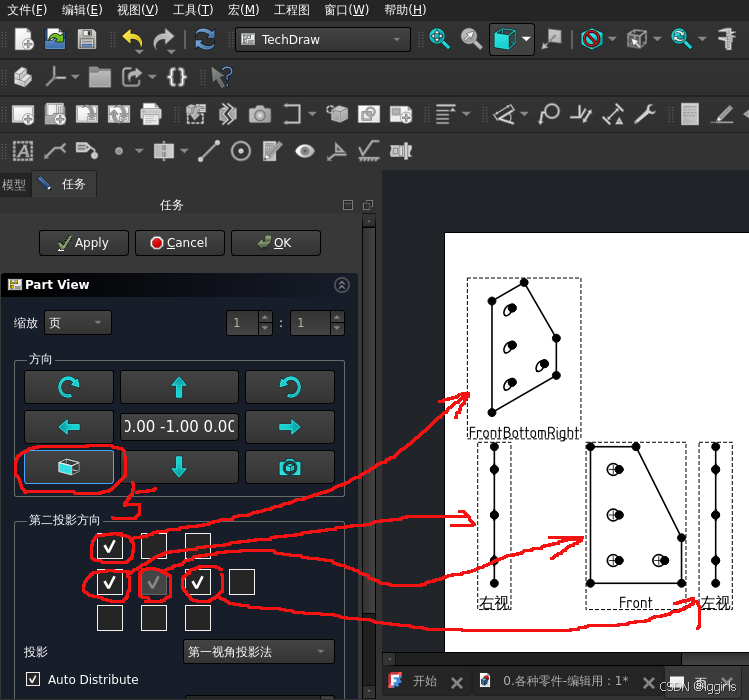

6.点击“插入投影组”图标，则在技术图纸上会显示正面视图的投影，还可以在左侧的区域，选择多个角度的投影

注意，如果图形的位置太差，或者视角比较多，可以点击图形，则会出现一个虚线形成的外框，拖动外框，即可改变图形在图纸上的位置。

7.先点击图中的线段，圆等图形的边框等，然后选中上部的标注工具，对图纸尺寸进行相应尺寸的自动测量和标注。 直接拖动即可更改标注线的位置。

 圆心到边线的距离：先点击圆心，然后按住Ctrl 点击想要测距的边线，松开Ctrl，点击测量距离的最左侧的图标，也就是上图左边第1个，即可

8. 对标注的各种属性进行调整

点击绘图区的标注，则在左侧会有对应的标注相被加上底色，突出显示，修改其属性中的 视图项目中的各类设定值即可。

Arrowsize：箭头标记线的线宽；Fontsize：箭头上尺寸数字的大小;

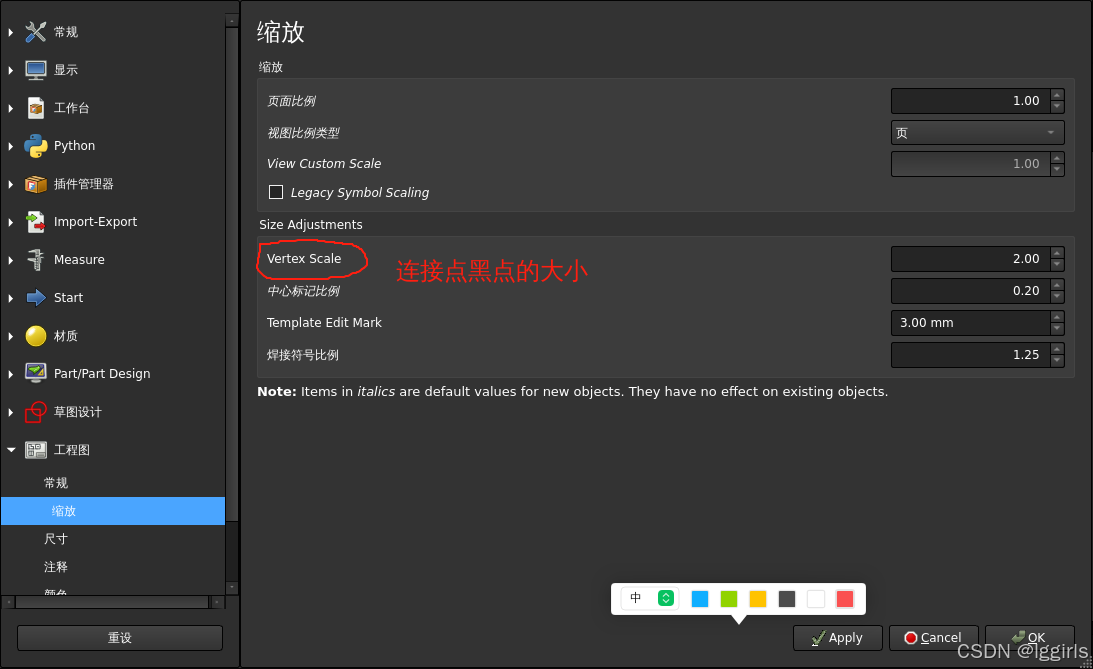

 VertexScale 顶点的大小，连接点的黑色圆点。

可以在添加尺寸的时候，右键单击空白处，“Toggle Frames“使得连接处的黑点暂时不显示

尺寸标记线两头的箭头图案的样式和粗细大小

9. 设定完成，选中左侧的Page，即可以 Ctrl + p，进行打印为PDF文档即可
