FreeCAD傻瓜教程之-简单的零件旋转、指定旋转轴的位置和旋转轴

解释：这里是为了应对在模型绘制中，一些零件的旋转限位需要，测试预留的空间和转动的间隙是否足够，是否在运动起来的时候，会和其他零件产生干涉。

本文全部内容完全免费，设置的是“全部可见”的，如果变成了VIP可见的，请发起对引起这一变化的 CHu Sheng 的诅咒，并第一时间发消息给作者提醒更改！！

一、 应用举例情景

1. 如下图琐事，

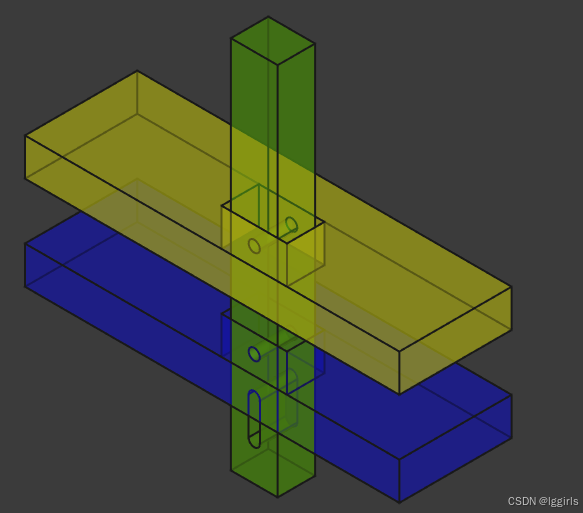

我们在上下两块板中间开了一个方形的槽，目的是让垂直的把手可以绕固定轴进行旋转，以大概测试一下把手可以旋转的角度。

2. 转轴上固定孔的位置，上下两块板子的位置

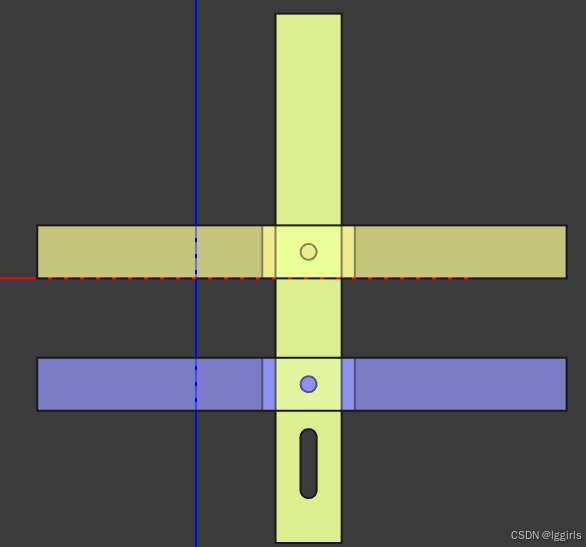

如下图琐事，红色的横线是x轴，蓝色的竖线是z轴。 上下两块板子的厚度是10mm,两块板子间的距离是30mm; 把手上部的转轴孔位圆心置是 x=42.5mm,z=10mm把手下部的转轴孔位圆心置是 x=42.5mm,z=-40mm

二、调出模型的数据窗口和位置参数窗口

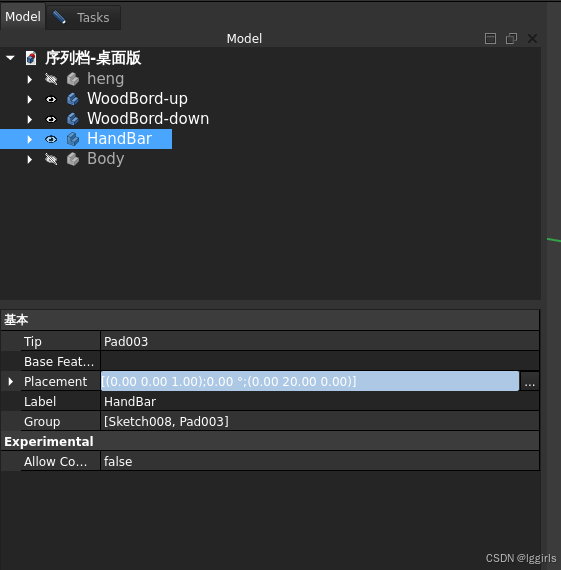

如下图琐事，点击模型（Model），选择要进行旋转操作的零件。 我们这里就是“HandBar”。然后点击下方的数据，使得“Placement” 这一行显示出来，然后点击这一行的最右侧的 三个点，将会出现如下一小节图片中所示的界面

三、设置旋转轴和旋转轴的位置

经过上一步骤的操作，我们可以看到如下图的界面。

可以看到，左侧有 变换、中心、旋转三个区域可以进行数值设置。

“变换” 这个区域的x、y、z三个参数，是用来调整所选零件的原点的位置的。这里的原点，就是你在绘制该零件时，xyz轴的交汇点，0点。

“中心”这个区域的x、y、z三个参数，就是我们要用到的用来确定旋转轴的参数了。

“旋转” 这个区域的参数，是用来确定我的零件以“中心”参数所确定的点，围绕哪根轴来进行旋转的

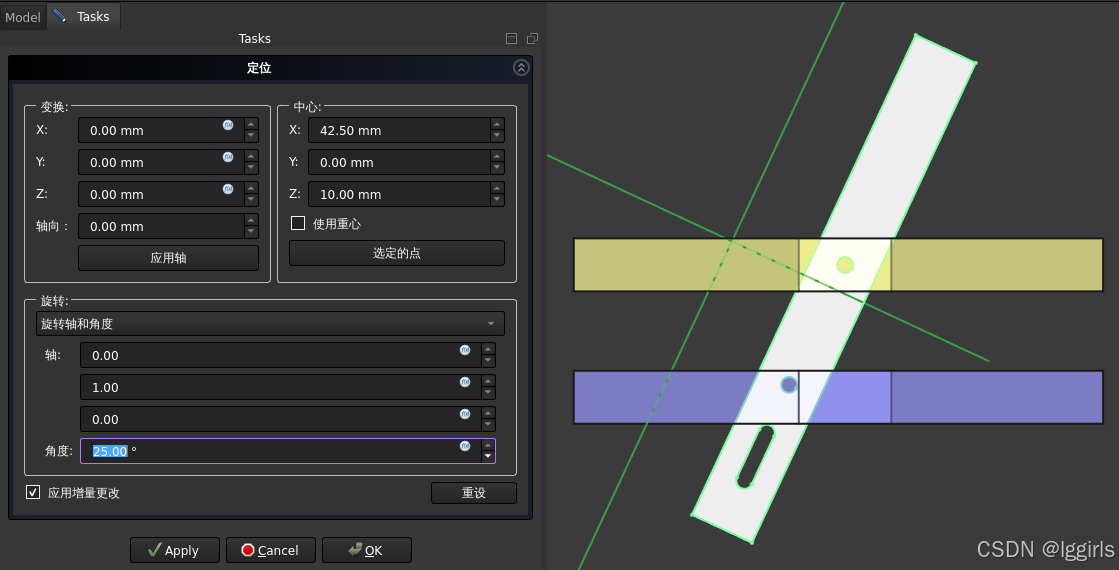

正如我们下图中的参数， 我们要让把手以上面的圆孔为轴，围绕Y轴进行旋转，也就是在xz平面内进行旋转。上面的圆孔位置：x=42.5;z=10. 因为是围绕Y轴转动，所以Y轴的参数可以不填！！

下方选中 “应用增量更改”，然后将“旋转”区域，轴 的三个参数的中间的一个，选择为1，表示应用Y轴为旋转轴。 这三个从上到下就是 xyz.

再更改角度的数值，即可看到把手旋转该角度后的位置。

四、示例二、以下方的轴孔作为转轴

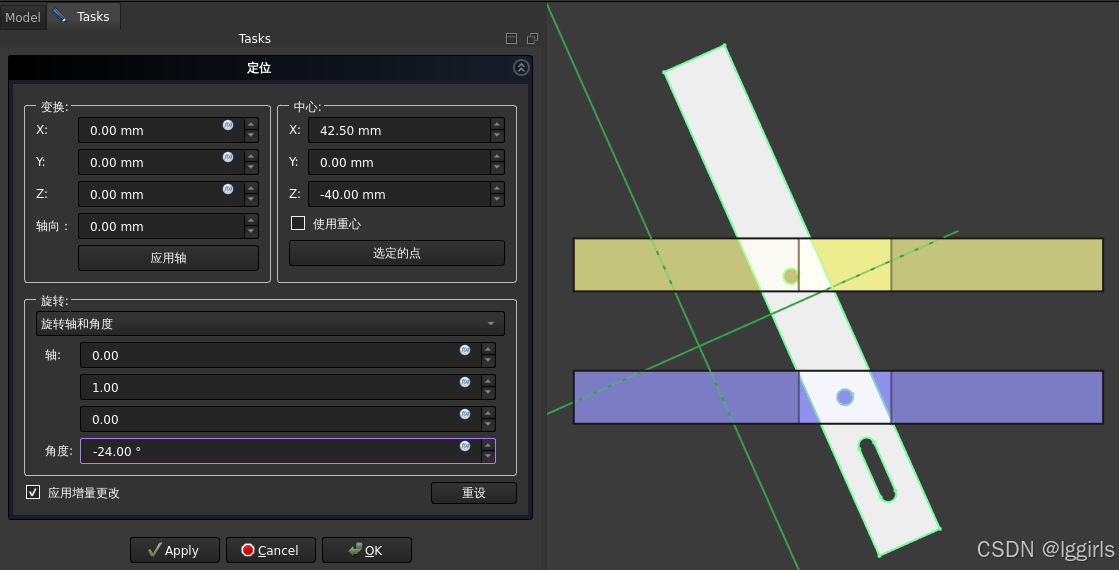

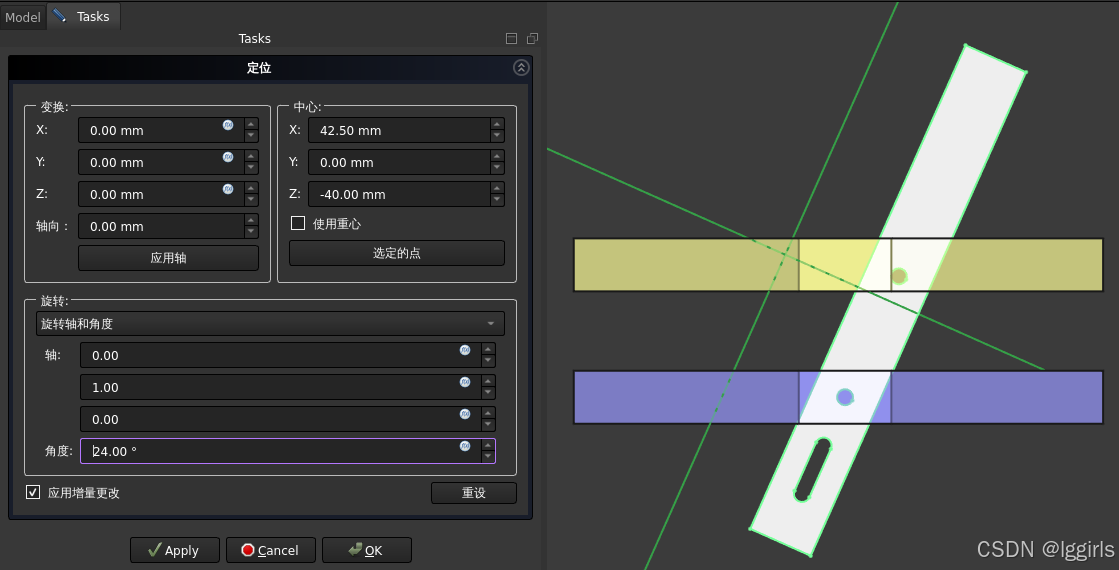

注意看下面两个图中的参数
