起因： 因为需要在平面上固定一段比较短的铝型材，角码太占用横向空间，所以想做两个Z字固定片，将型材从两端进行螺丝固定。在绘图的时候想到，板材折弯后的长度。开孔位置等都会有所变化，如何确定相关的尺寸，如何让板材切割到折弯形成我们想要的零件，同时还保持较高的孔位精度？ 经过搜索学习，发现了 SheetMetal workbentch 这个工作台，简称钣金工作台。这里是对安装和一些基本使用方法的探索、记录，同样希望对真正的新手能够有所帮助。

本文全部内容完全免费，设置的是“全部可见”的，如果变成了VIP可见的，请发起对引起这一变化的 CHu Sheng 的诅咒，并第一时间发消息给作者提醒更改！！

一、安装

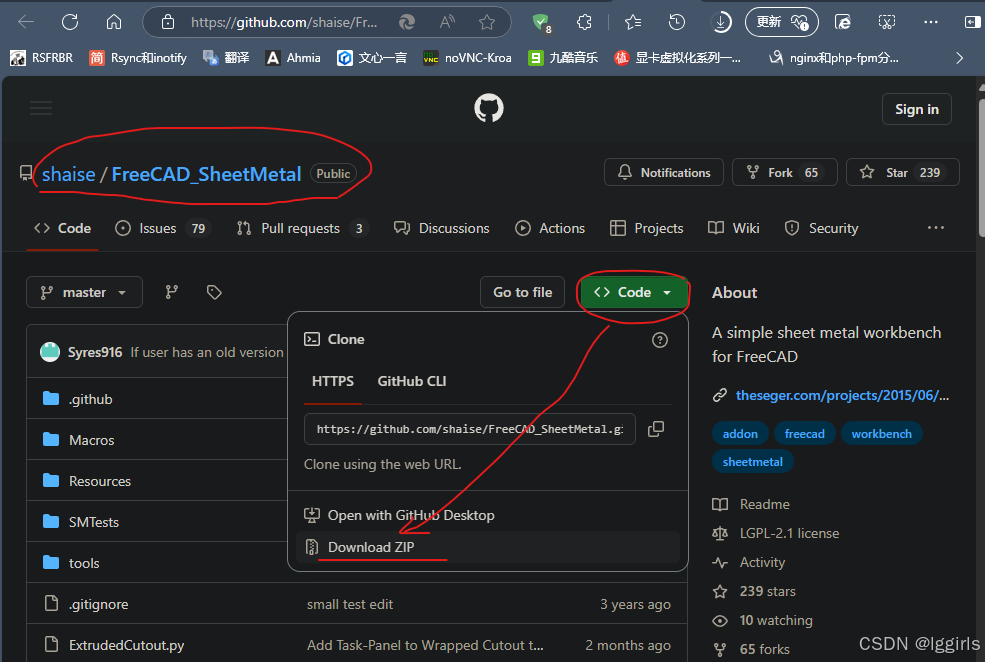

girhub上搜索 shaise/FreeCAD_SheetMetal。 当前还是能正常下载的。

这里是以Windows11 系统上通过exe安装的FreeCAD为例来进行安装的。将下载后的zip压缩包解压缩(FreeCAD_SheetMetal-master.zip)，然后稍作文件夹的改名，放到FreeCAD安装目录中的Mod下即可。

注： Linux系统中，可以针对指定用户进行安装;例如，对于普通用户 userA,先确定存在/home/userA/.local/share/FreeCAD/Mod/  目录，如果不确定则需要用 userA这个普通用户创建，然后改名解压缩后的目录，mv 到该目录下。 经测试，对于AppImage形式的发行版也适用的。

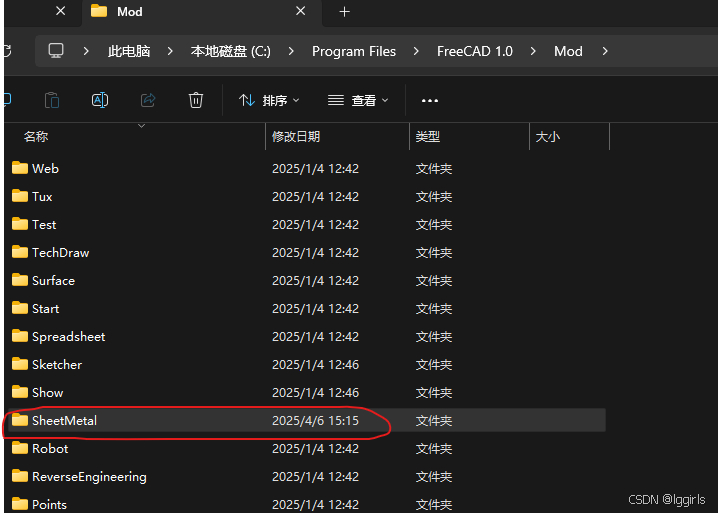

解压缩，修改文件夹名称，拖放到FreeCAD的 Mod 文件夹，打开软件即可出现该工作台的选项。

二、切换到SheetMetal工作台

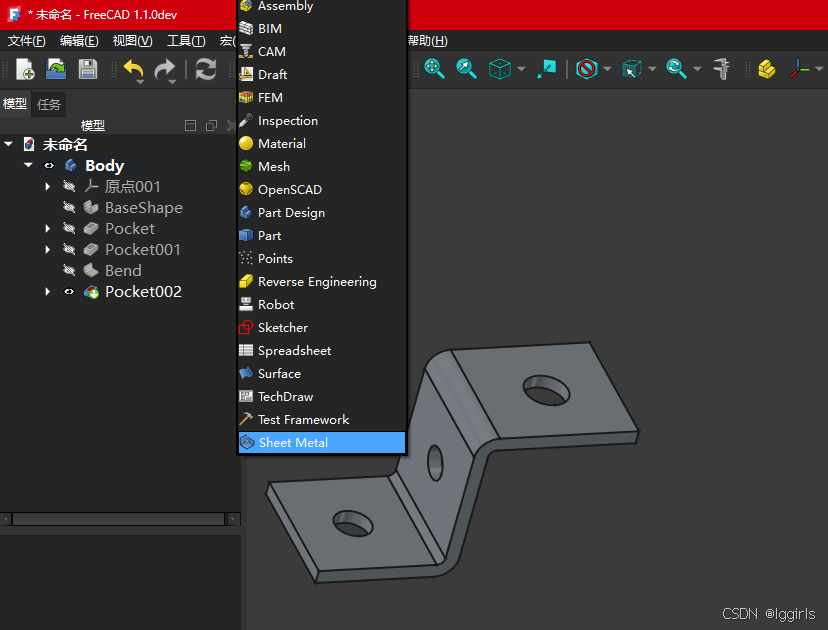

我所希望制作的一个Z字钣金零件就如图所示，非常简单。下面我们会从头开始，展示一下简单的工具用法。 当然我自己也还在学习中，不会讲的很深入。 复杂的需求，大家可以到B站或者其他平台看教学视频。

三、创建基本钣金件和参数设置

3.1 创建地板件

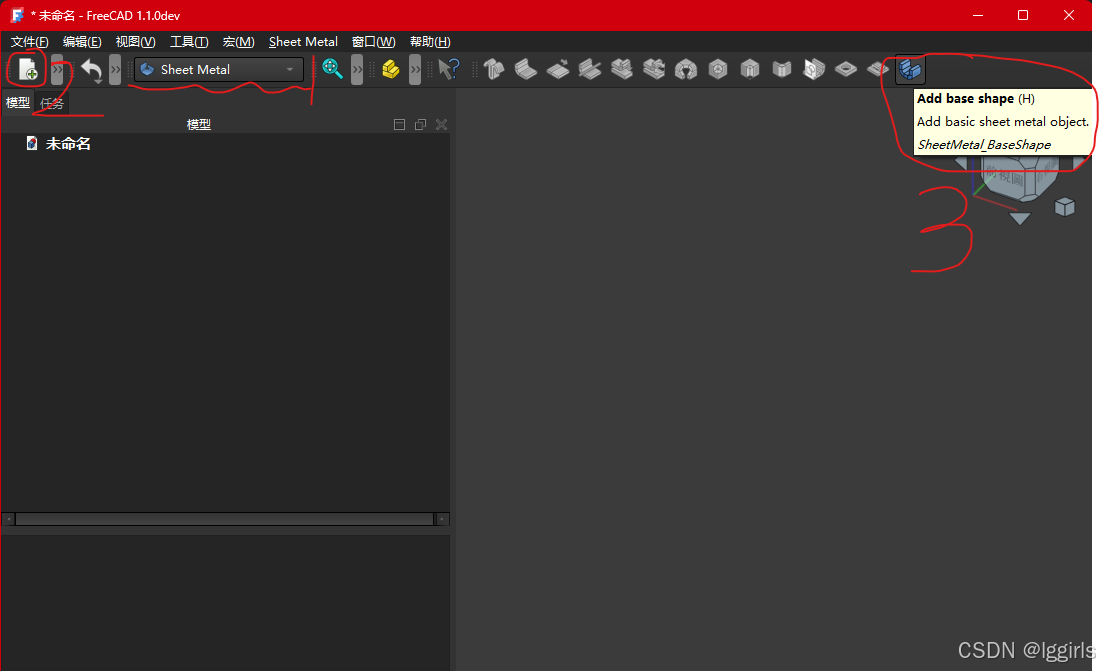

 如下图所示，我们打开Sheet Metal 工作台，新建一个空白文档，然后工具中的 添加基本形状（Add base shape）就处于可用状态，点击它，生成初步的基础性“地板件”

3.2 设置地板件的形状和尺寸参数

3.2.1 基本的形状

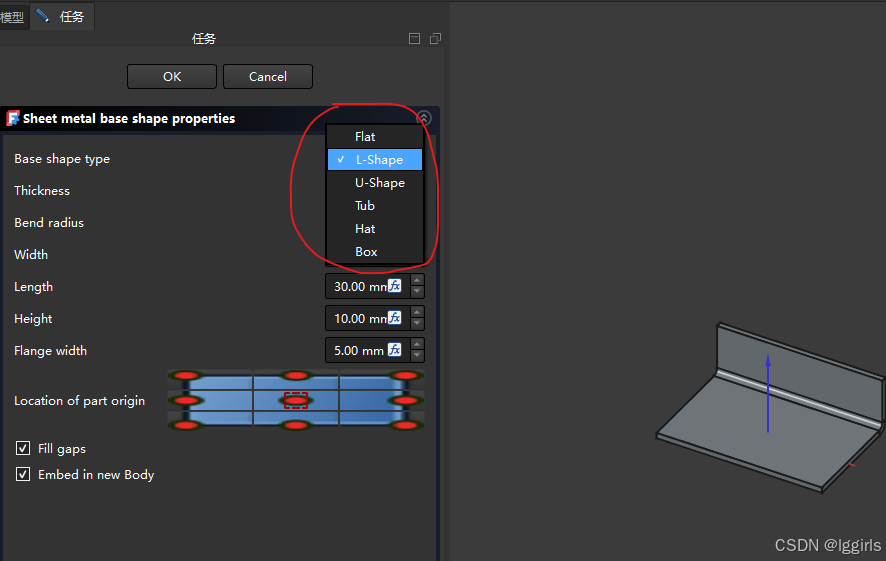

如下图所示，基本形状包括 平板、L形弯板、U形弯板、马槽形弯板、大檐帽形弯板、水晶棺形弯板。大家可以自己点一下看看都是什么形状的。

3.2.2 参数介绍

如下图所示，1-5对应A-E 。 需要注意的是2 Bend radius，说的是B处所圈住的内弯圆弧的半径。

根据Deepseek的回答，该数值和板厚、板的材料、加工方式都有关系。 我选用的是3mm厚的板，该数值设置的是 Ri=0.5T，也就是0.5x3mm

如何选择合适的 Bend Radius？

• 经验法则：通常 Bend Radius ≥ 板厚（T），避免材料开裂（特别是硬质金属）。

  • 软铝（如 5052）：Ri ≈ 0.5T ~ 1T

  • 硬铝（如 6061）、不锈钢：Ri ≈ 1T ~ 2T

再次说明：该数值对于弯板是否能够进行影响巨大，感觉还是要咨询一下你的加工商。有的板厚是3mm，该数值设置为0.5mm，能实际加工出来吗 ？？？？  还有，该数值在软件上最小和调整到1.00µm,不能为0！！！

四、增加额外的弯折面和角度

如上，调整好你要的数值，点击OK，即可在左侧的树状列表中出现一个BaseShape，可以对其进行改名。

4.1添加额外的弯折段

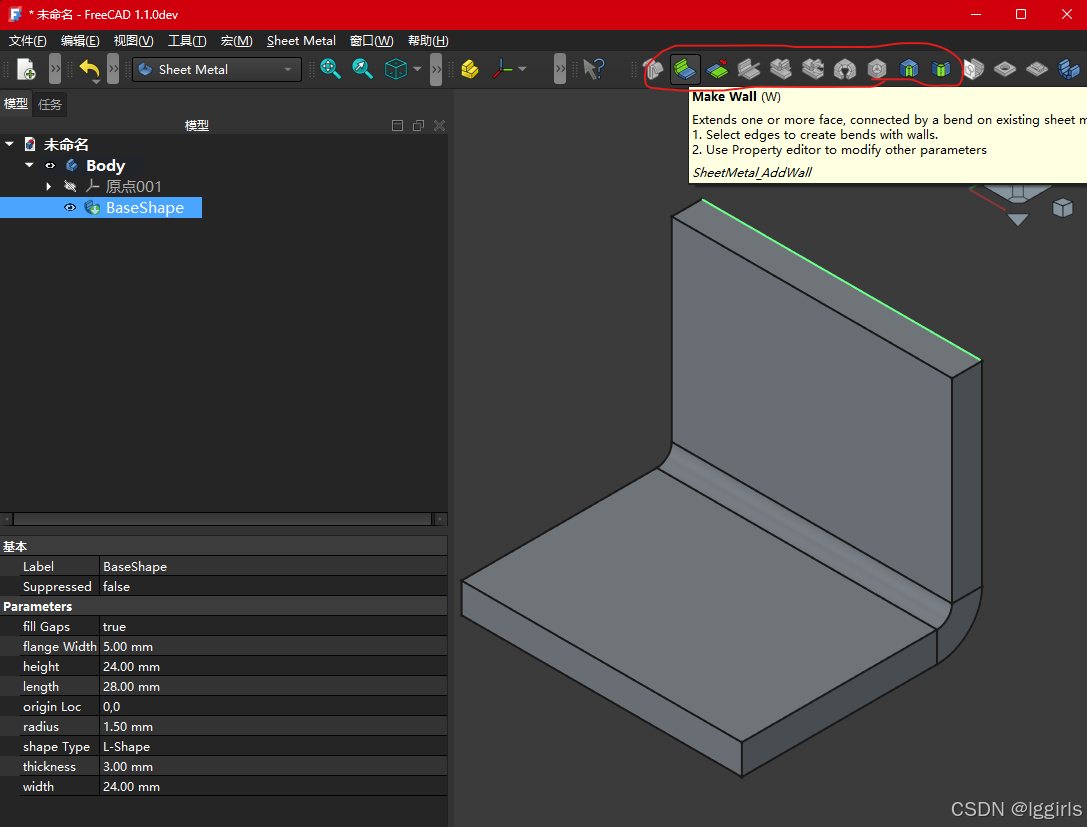

点击要开始弯折的边的边线，然后新的工具即显示彩色，可添加该类型的弯板。 我们这里选择了 Make Wall 这个工具。

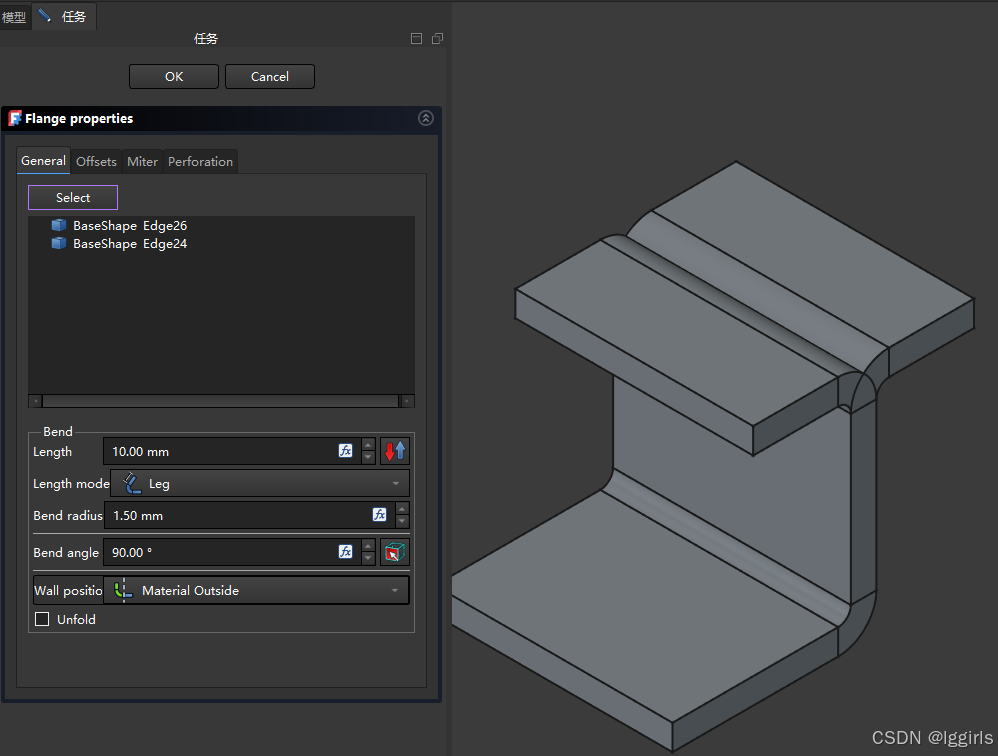

注意： 上图中，点击最外侧的线是向外弯折了一块90°的板，如果点击内测的线，则会向内弯折！！！还可以同时选中多条边。  实际上，外侧边缘的直线，都可以选中并弯折，大家可以试试看，结果会非常有意思。

4.2.设置弯折角度、弯折线位置

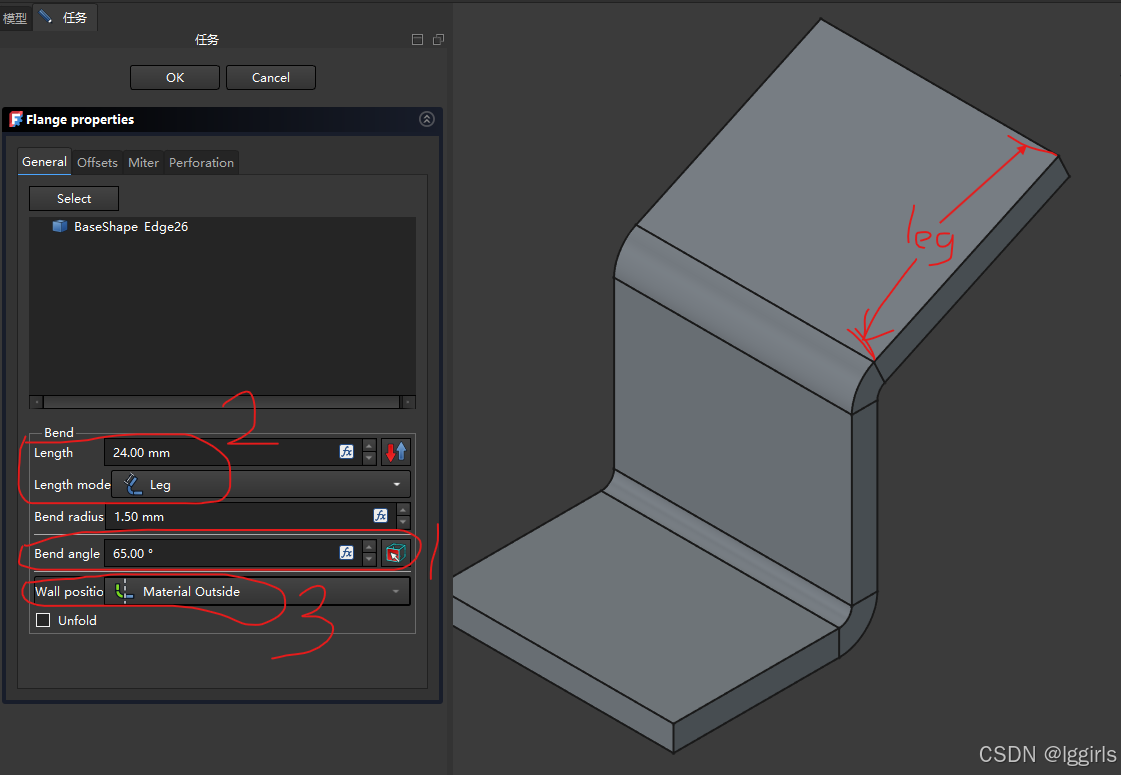

如下图所示， 位置1 就是调整弯折后的板和另一块板的角度的。意思是，如果我们选定的线所在的板是直边，弯折多少度可以形成当前的形状。

图中2 所圈住的，影响到弯折板的长度，而且有4种不同的长度计算方式。 例如我画的leg的示意图。 还有 Outer Sharp计算方式的长度、Inner Sharp计算方式的长度、与外圆弧切线的距离的长度。 大家可以看图标，以及自己试一下，体会到其中的差别，以便后继使用不会选错。

图中3 所圈住的，是弯折线的开始位置，也就是从哪里开始起，板子由直线开始变成弧线。大家也自己试一下吧。 这个每一种都讲，篇幅太长。

还有下面的 Unfold， 选中前面的方框，就是显示弯折前的状态是怎样的。

4.3. 弯折板设置沟槽和外延

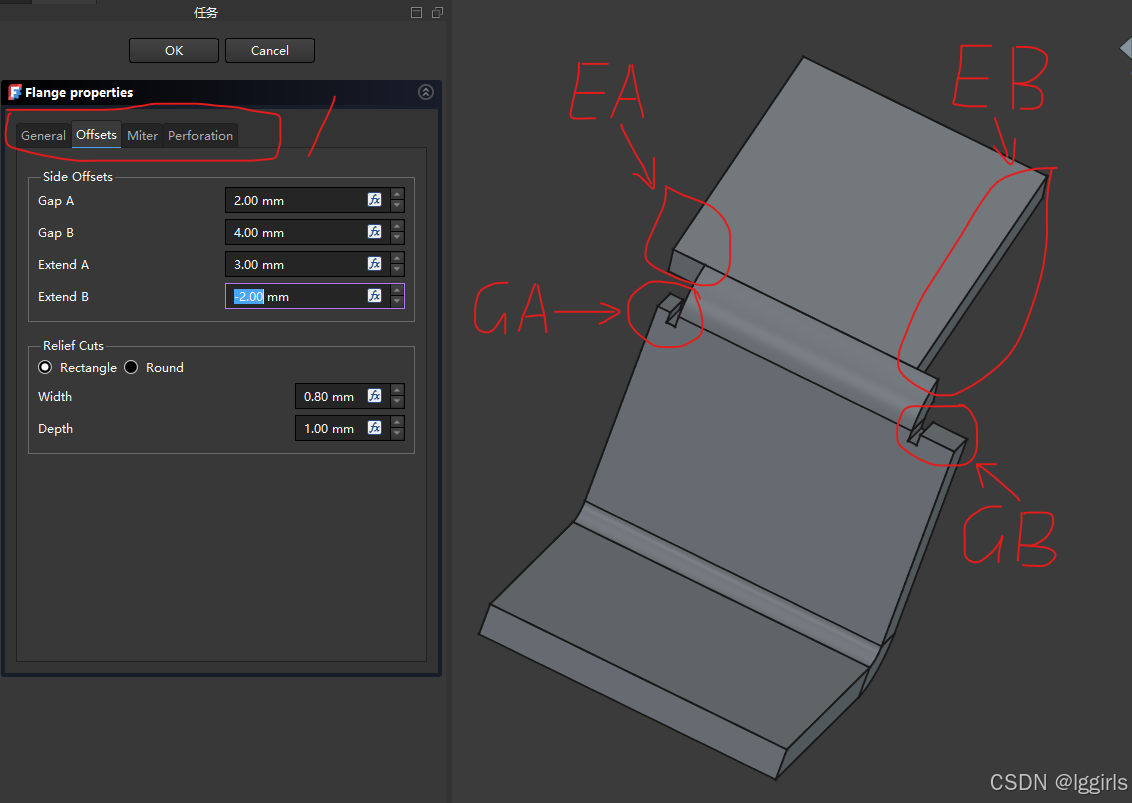

如下图1处所圈住的位置所示，除了基本的设置，还有其他3个可以更加精细的设置。 这里仅举例 Offsets中的几个参数的含义。其余的大家自己实验一下，问一下AI在FreeCAD中的SheetMetal工作台中，这些参数的含义，解释的比较清楚的。

五、开孔

调整为上面的参数，点击OK，会在左侧的树状显示区出现一个Bend。

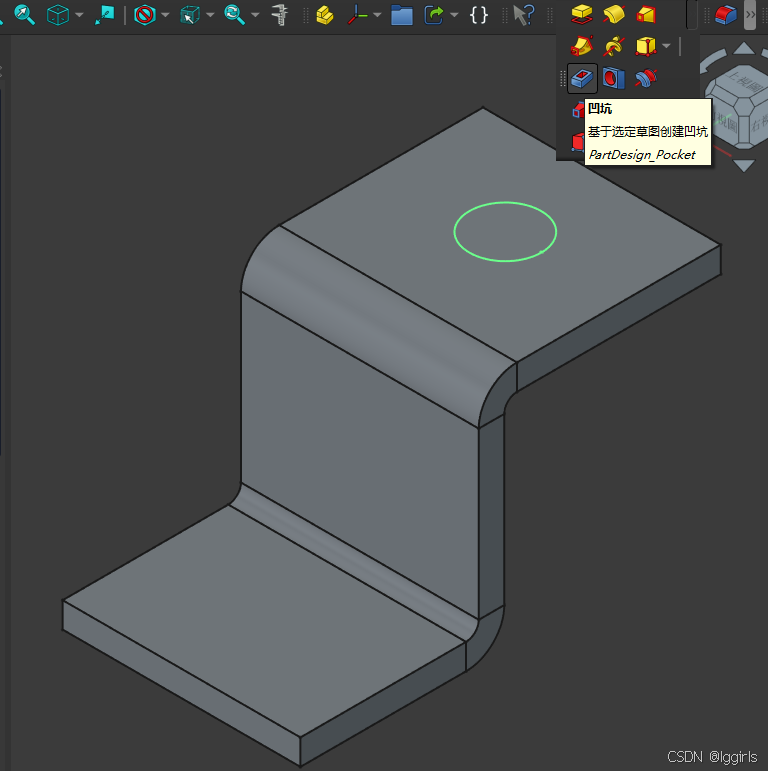

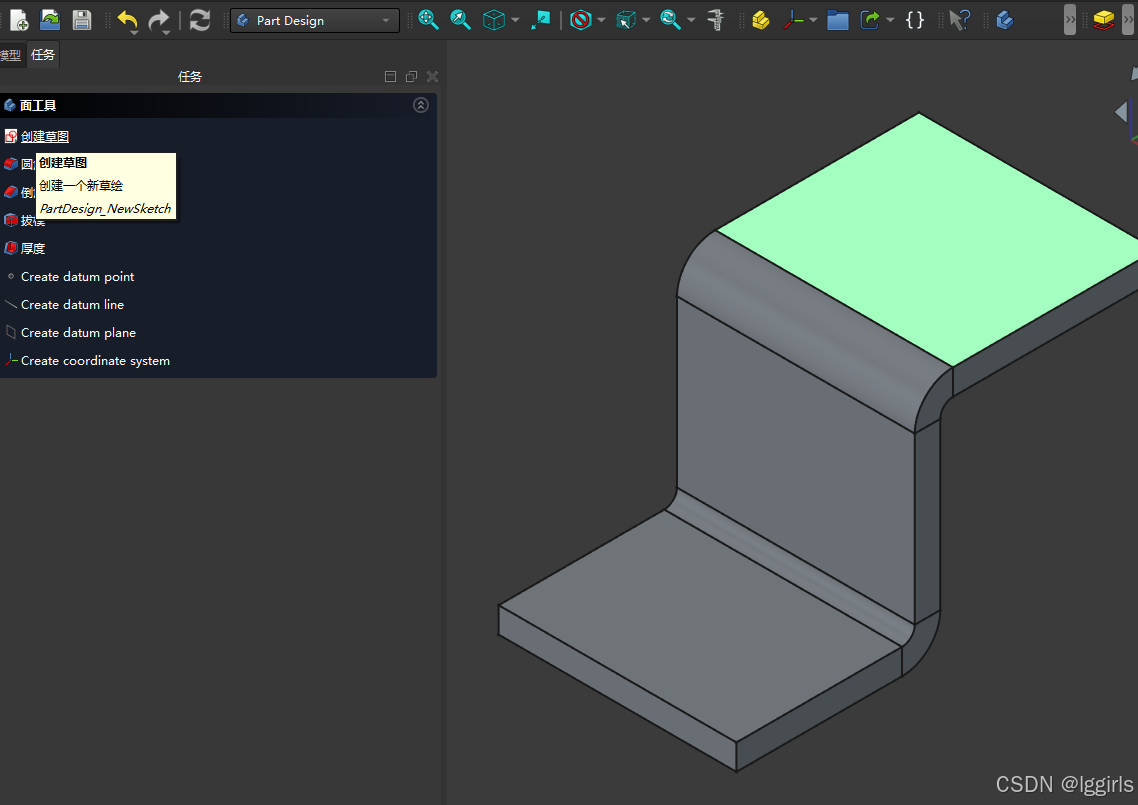

要在各个面上开孔，我们需要切换到 Part Design 工作台， 点击选中要进行挖孔操作的面，创建草图，进行开孔的操作即可。

六、 展开弯折后的零件、导出*.dxf文档

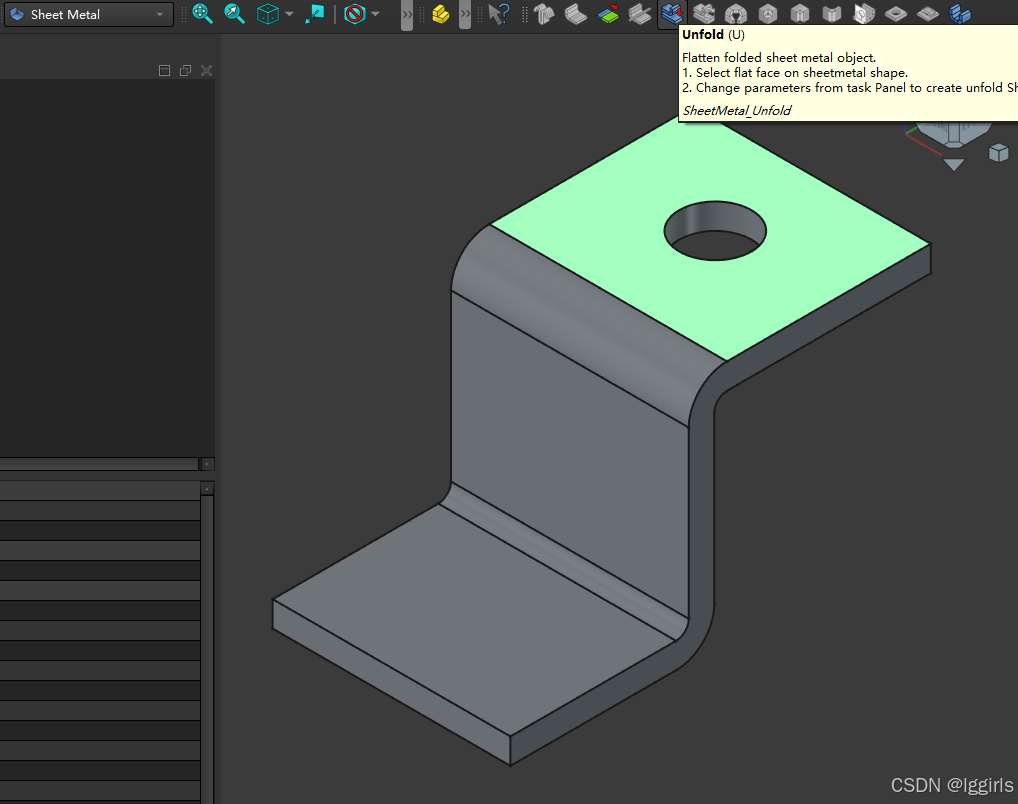

点击最后一块弯折的板，然后使用 Unfold工具

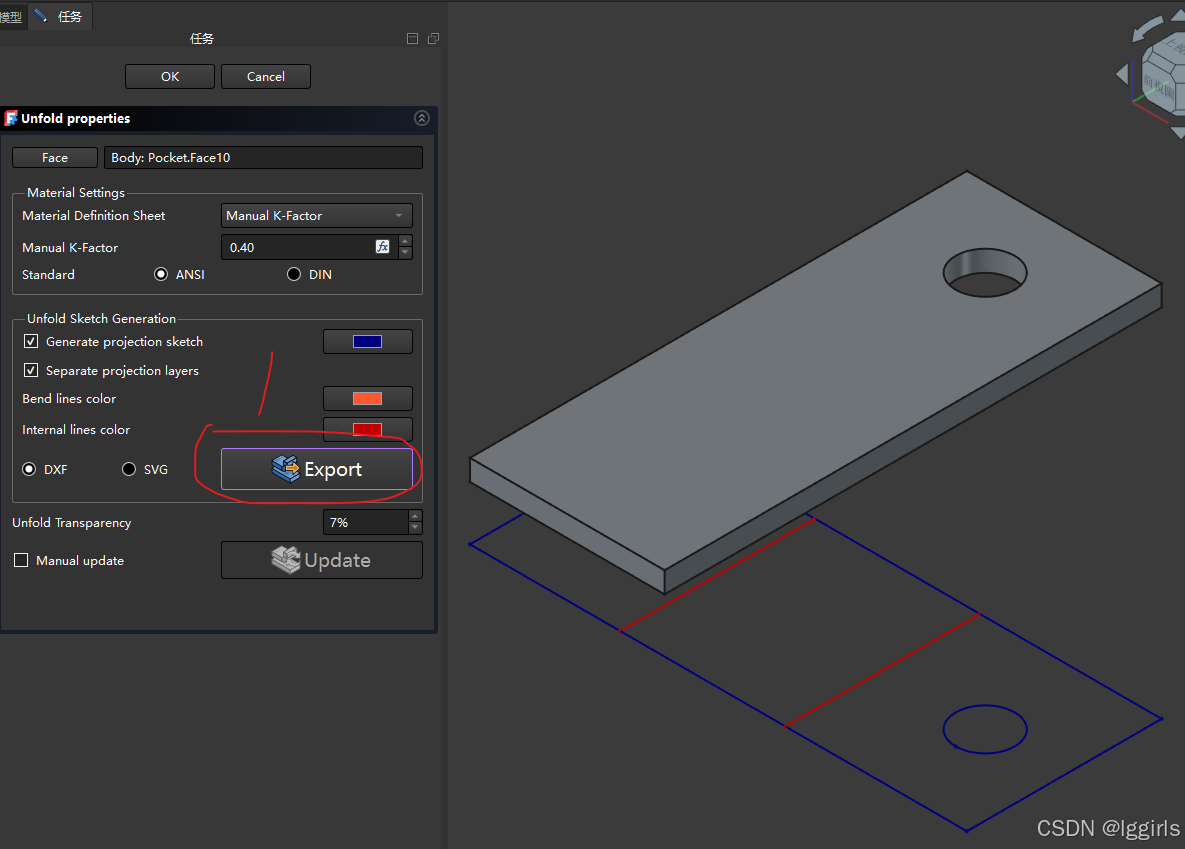

导出的一些选项

至此，关于FreeCAD的钣金工作台的使用说明就告一段落。 因为我也是刚开始用，所以当前仅仅是简单的使用说明，主要目的在于演示如何制作一个简单的弯折钣金件的流程。后面等我学会了高级应用，应当还会补充该文章的内容。
