一、简介

    FreeCAD 是一个开源的计算机辅助设计（CAD）软件，主要用于 2D 和 3D 建模。本文主要讲述其基本应用。
    一般会拿它跟AutoCAD进行比较，以下列出两者的一些对比。

特性FreeCADAutoCAD
软件类型开源商业软件
开发平台多平台（Windows、Mac、Linux）Windows为主，也支持其他平台
功能参数化三维建模二维和三维绘图和建模
价格完全免费需要购买，价格相对较高
文件格式支持多种文件格式，如step、iges、stl、svg、dxf、obj等广泛支持行业标准格式
用户群体业余爱好者、程序员、有经验的CAD用户、学生、老师等专业设计师、工程师、建筑师等
技术支持社区支持和官方文档官方和代理商提供技术支持

二、软件安装

2.1 下载安装

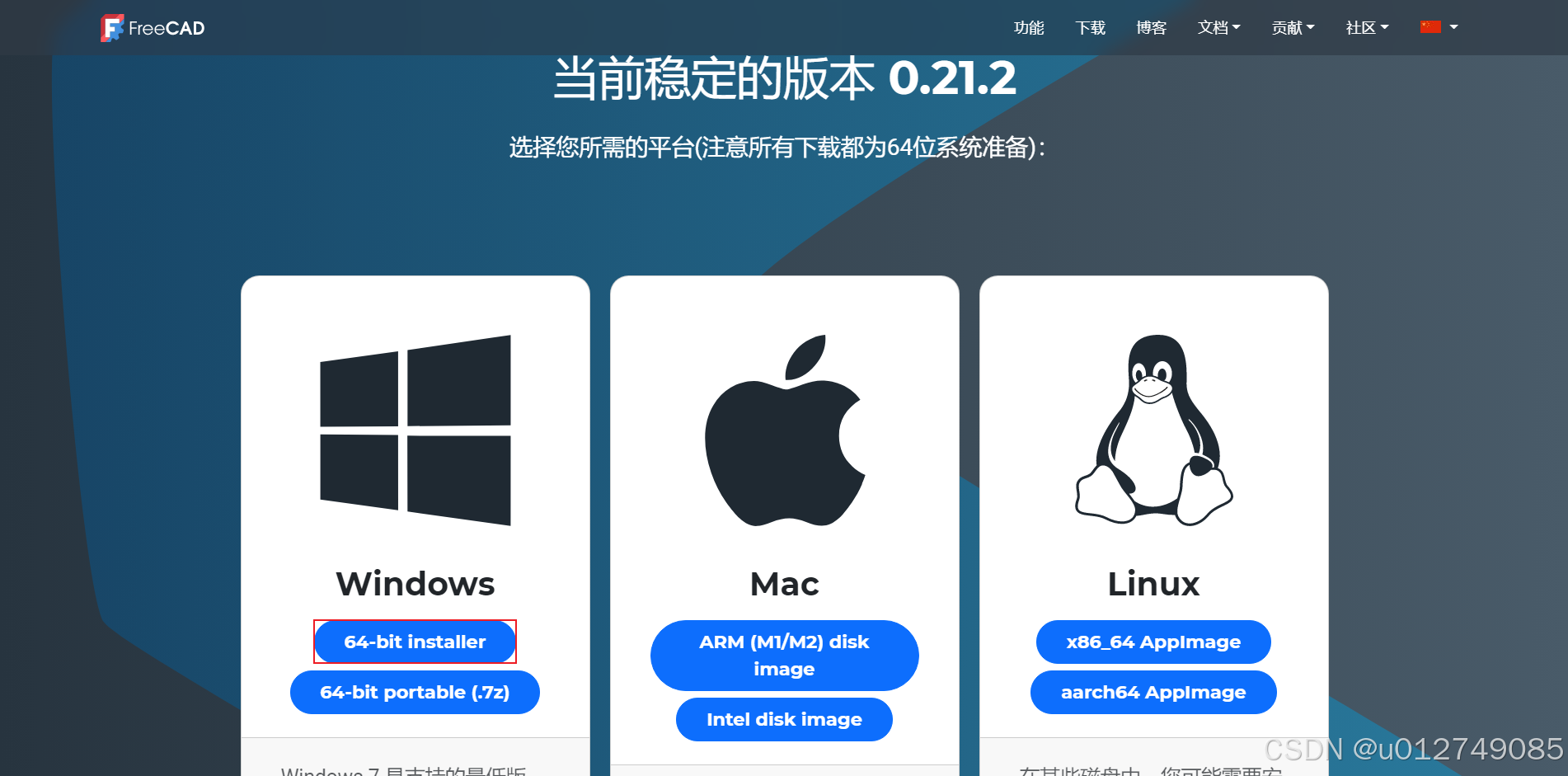

    首先进入FreeCAD官网链接下载FreeCAD安装包，本文演示的软件版本为0.21.2。

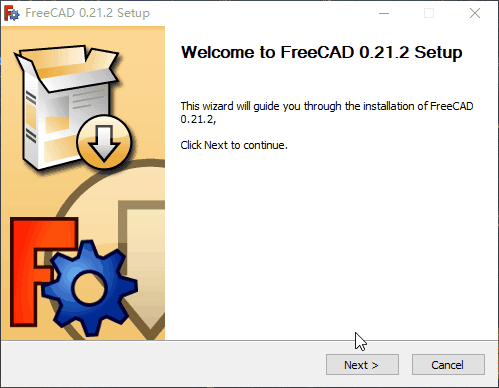

安装包下载

    安装时只需要修改个安装路径就行。
软件安装

2.2 设置中文

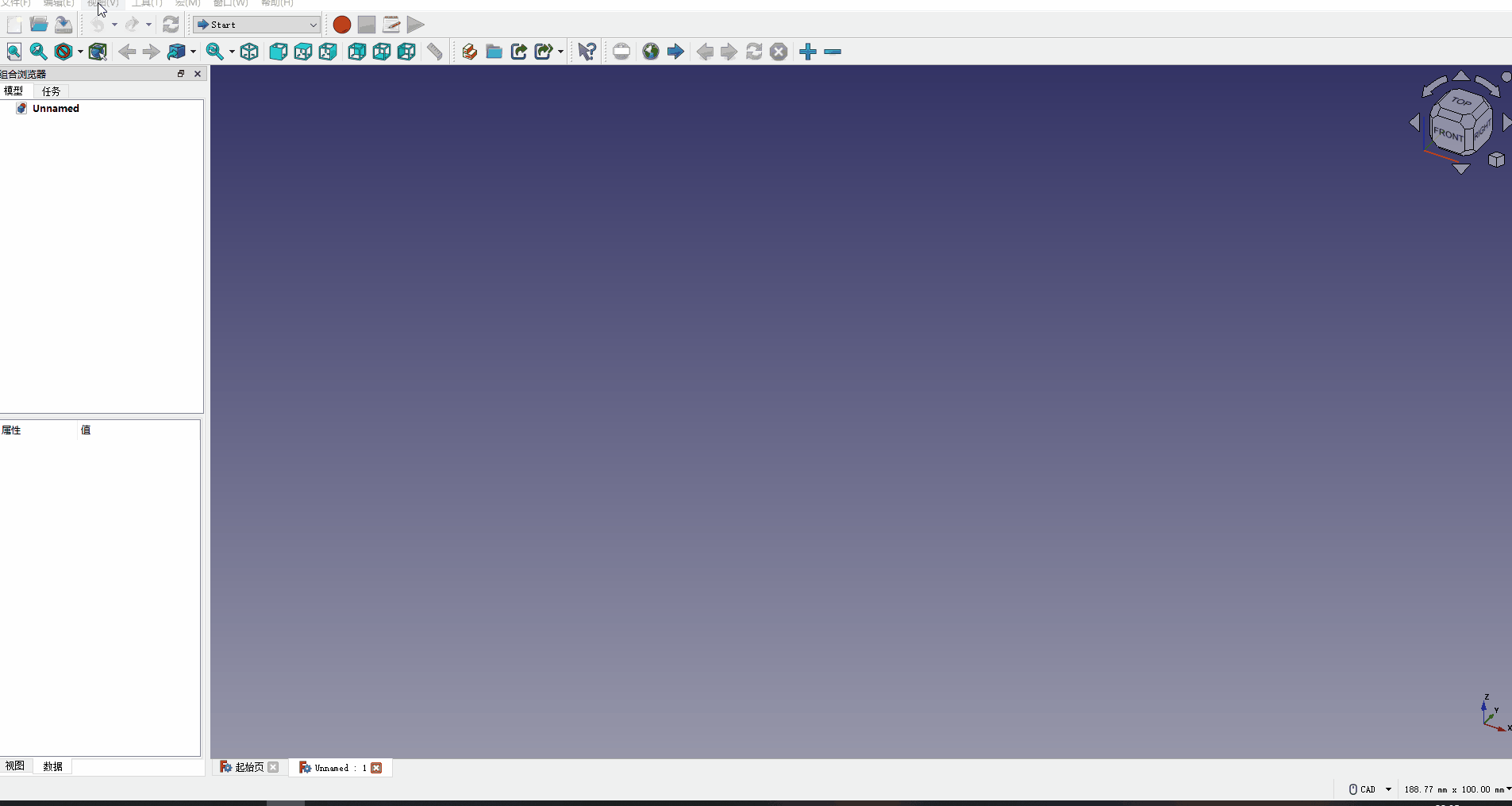

1、点击“Edit”菜单，选择“Preferences”选项。
2、在“Preferences”窗口中，点击“Change language”下拉框。
3、选择“‌简体中文”或“‌繁体中文”。
4、点击“OK”按钮，完成语言设置。
在这里插入图片描述
注：虽然设置了中文，但有些菜单还是英文的，习惯就好。

三、基础使用

3.1 新建工程

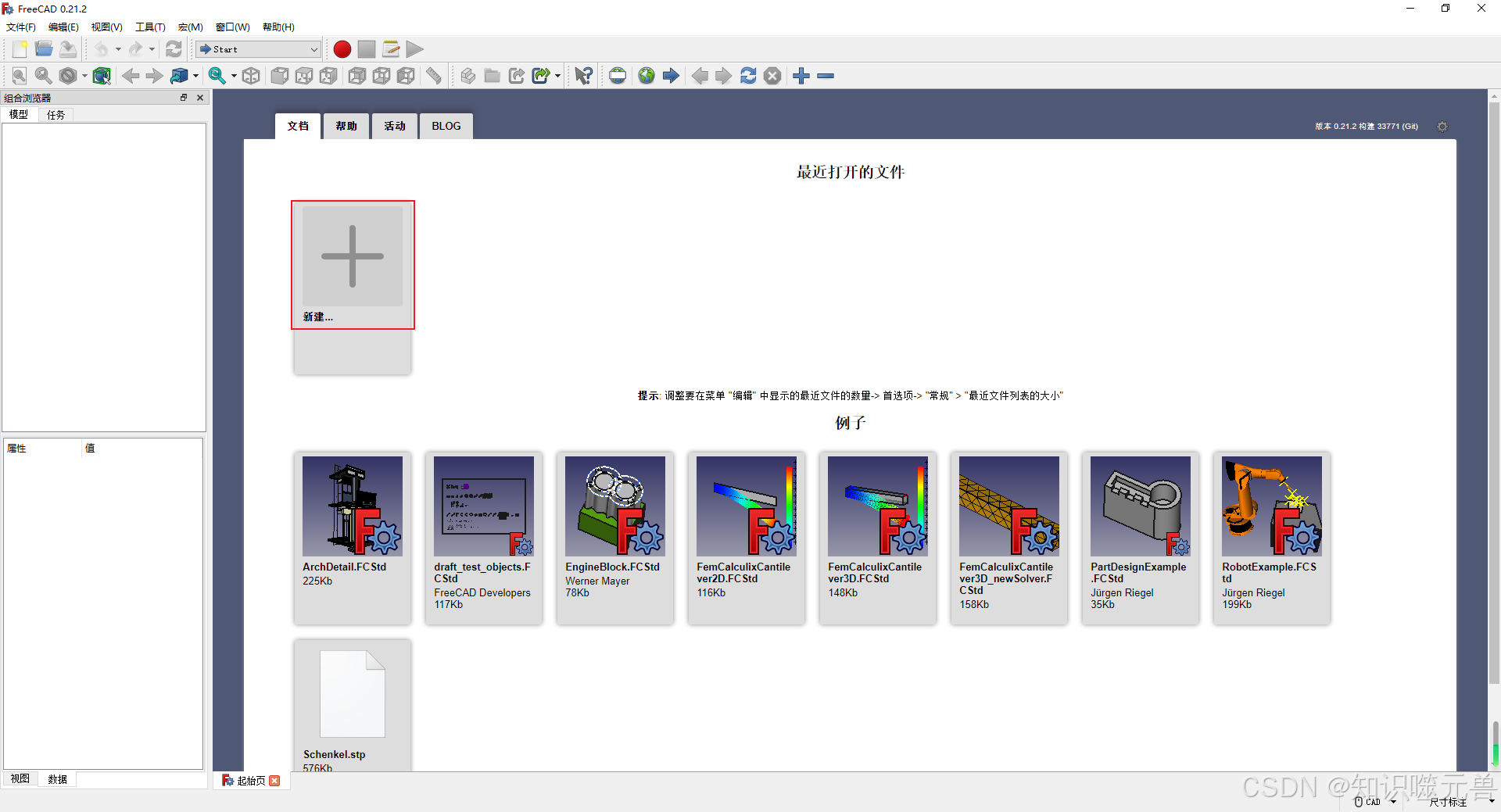

    点击新建...，新建一个工程。

新建文件
    新建一个工作空间，首先选择视图->工作台->Part Design，在左上角选择创建实体，再选择创建草图，然后从xy、xz、yz三个平面中选择一个平面开始画图。

在这里插入图片描述

3.2 2D建模

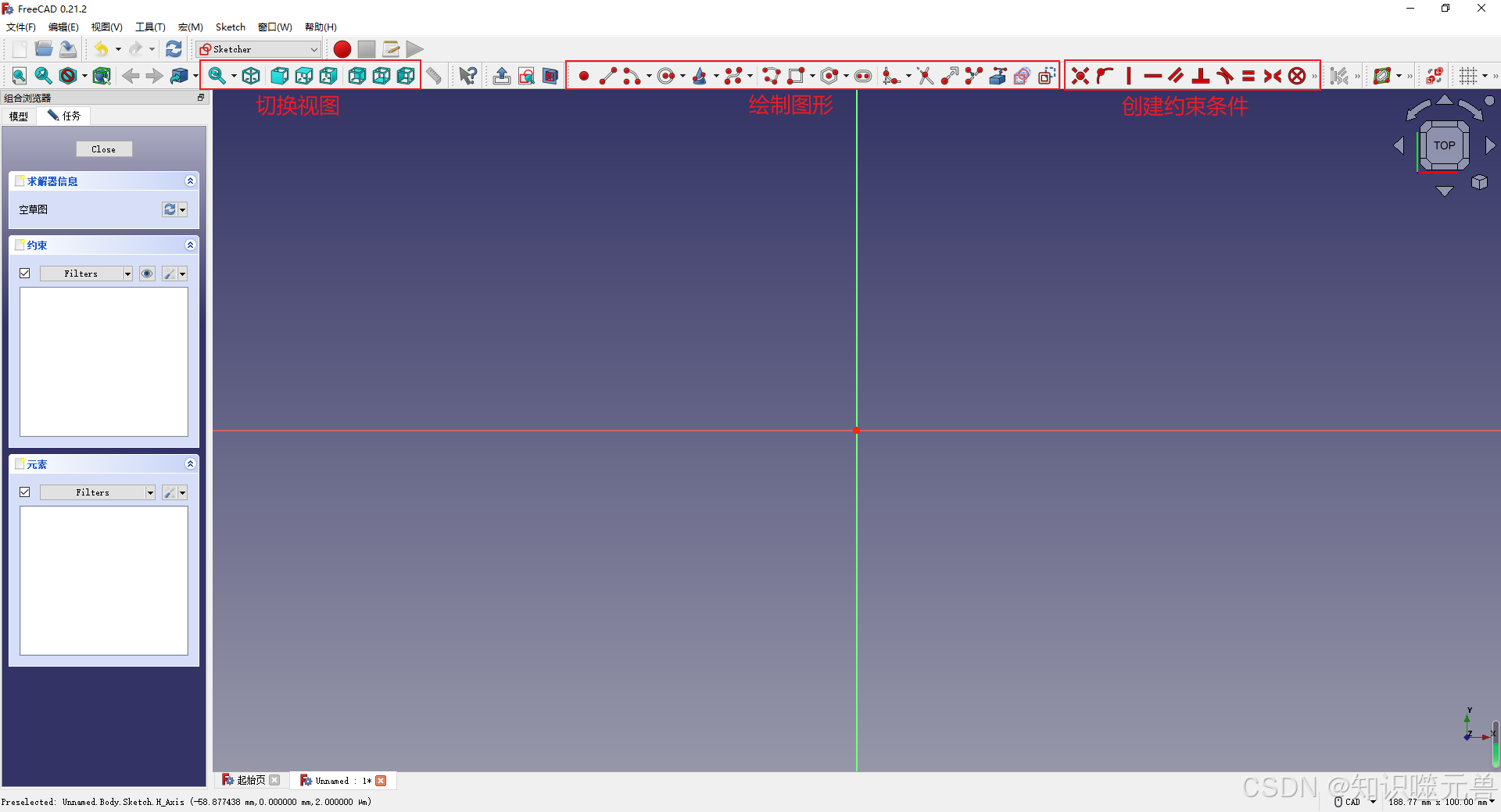

    常用的工具栏如下图红框所示，左边是用于切换视角，一般用在3D建模上；中间的是绘制基础图形的工具；右边是画完图形后给图形设置明确参数用的。这也印证了前面说FreeCAD是一种参数化建模的说法。
在这里插入图片描述
    假如现在想画一个半径为10mm的圆，选择画圆工具，从中心点开始，随便画个圆。

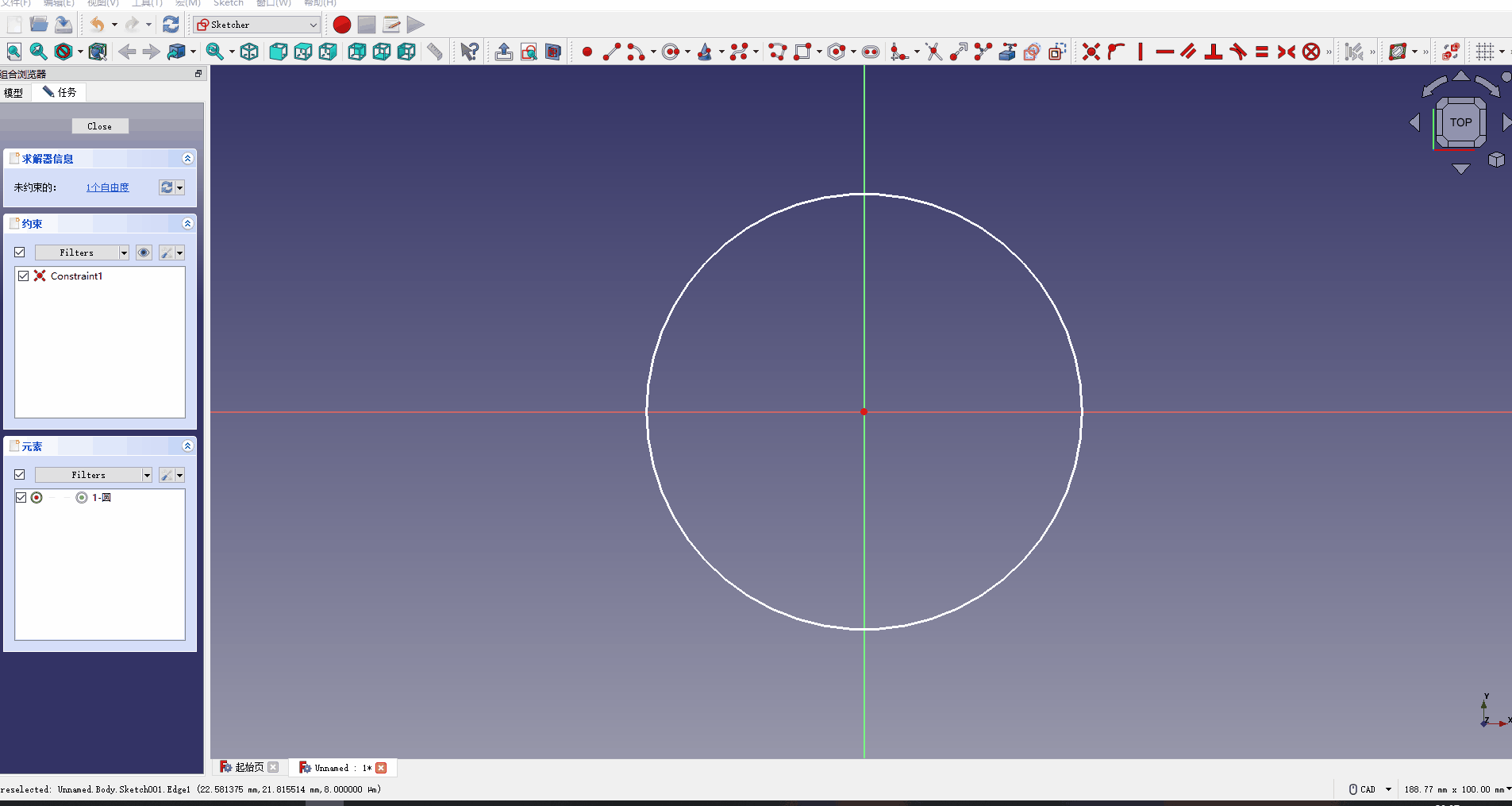

画圆1
    然后选择约束条件，设置半径为10mm，就可以锁定当前的圆形。

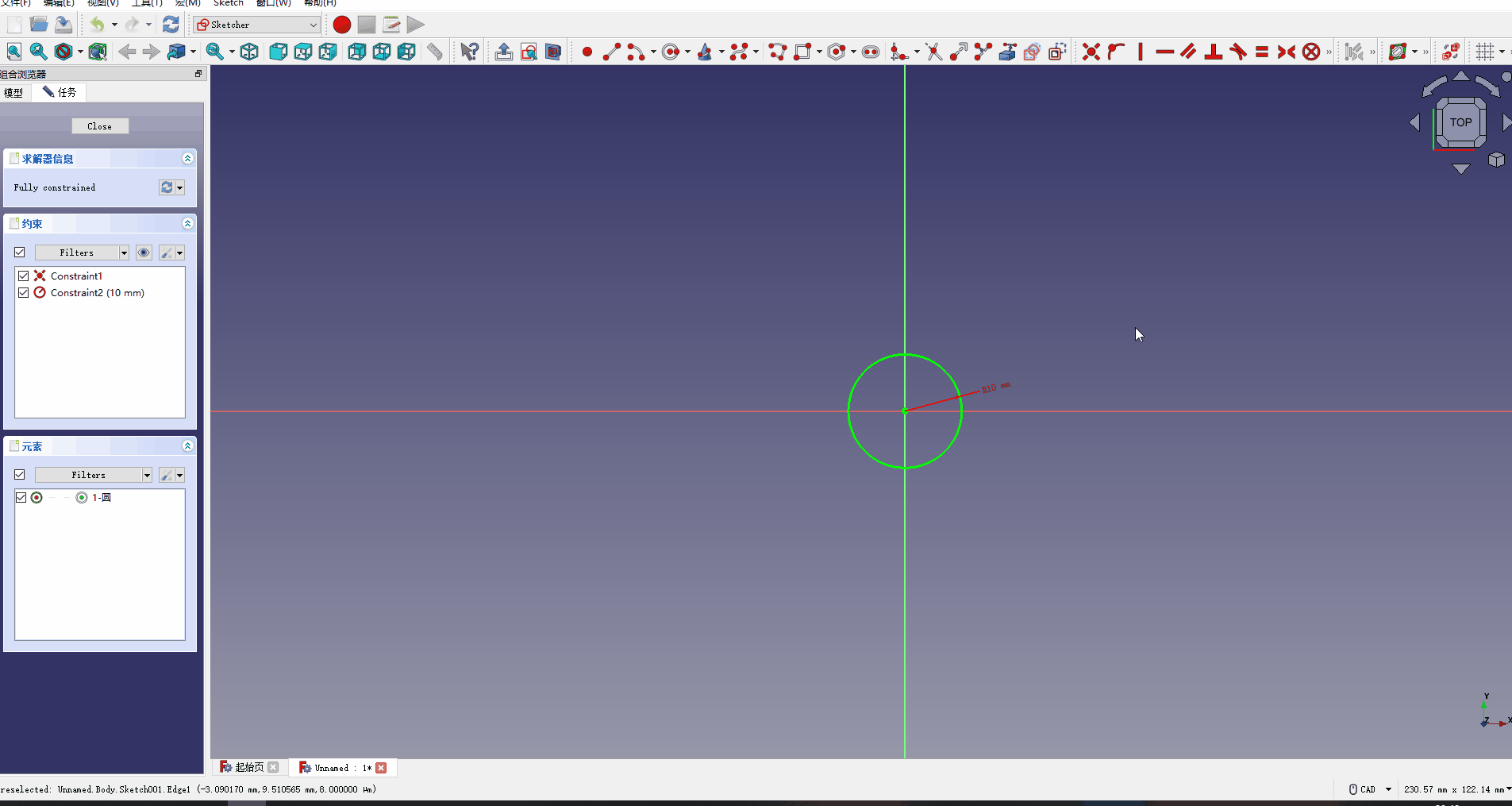

画圆2
    通过鼠标滚轮可以进行视图的缩小和放大。
    如果需要切掉一个角，则可以先画一根横线。

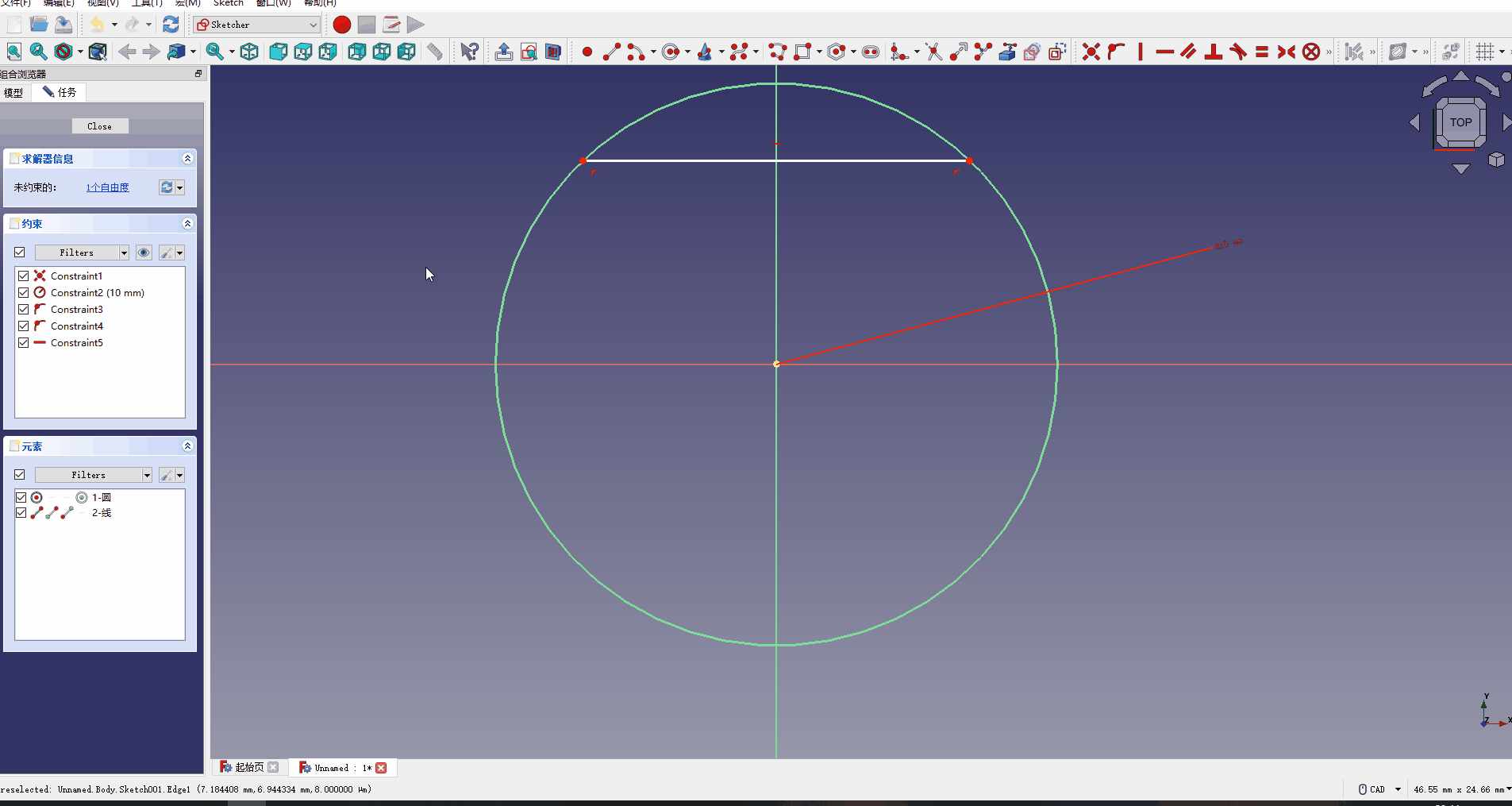

切角1

    计算下需要切掉的角的大小，比如这里想要按10mm的线长切掉一个角，那就约束线的长度为10mm。

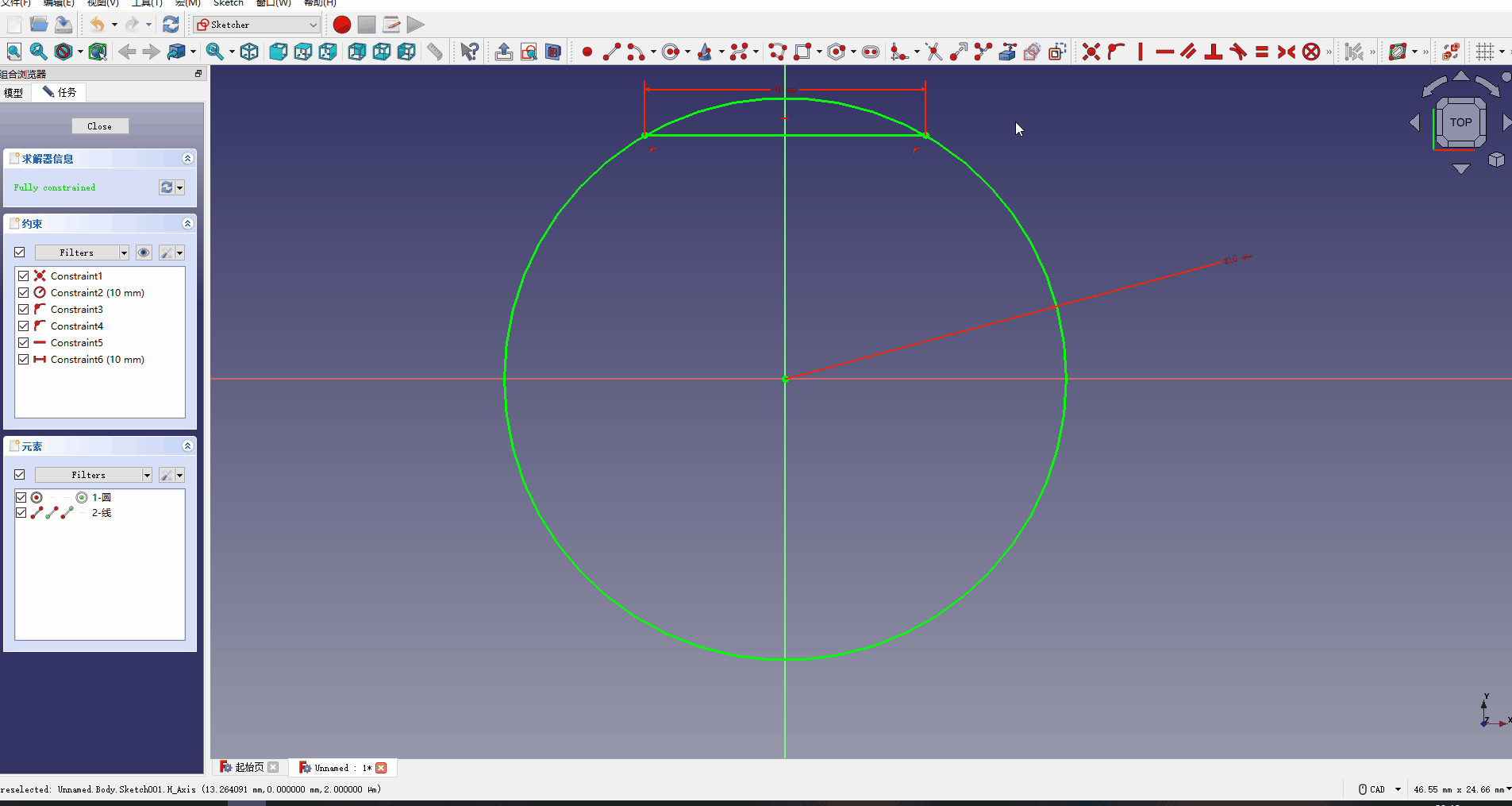

切角2
    然后选择修剪边缘，点击需要去除的线，将多余的线切掉。
切角3

3.3 3D建模

    将上面所建的2D模型变成3D，还记得前面选择的绘图平面吗？现在就要基于此平面上的图形进行延伸形成3D模型。

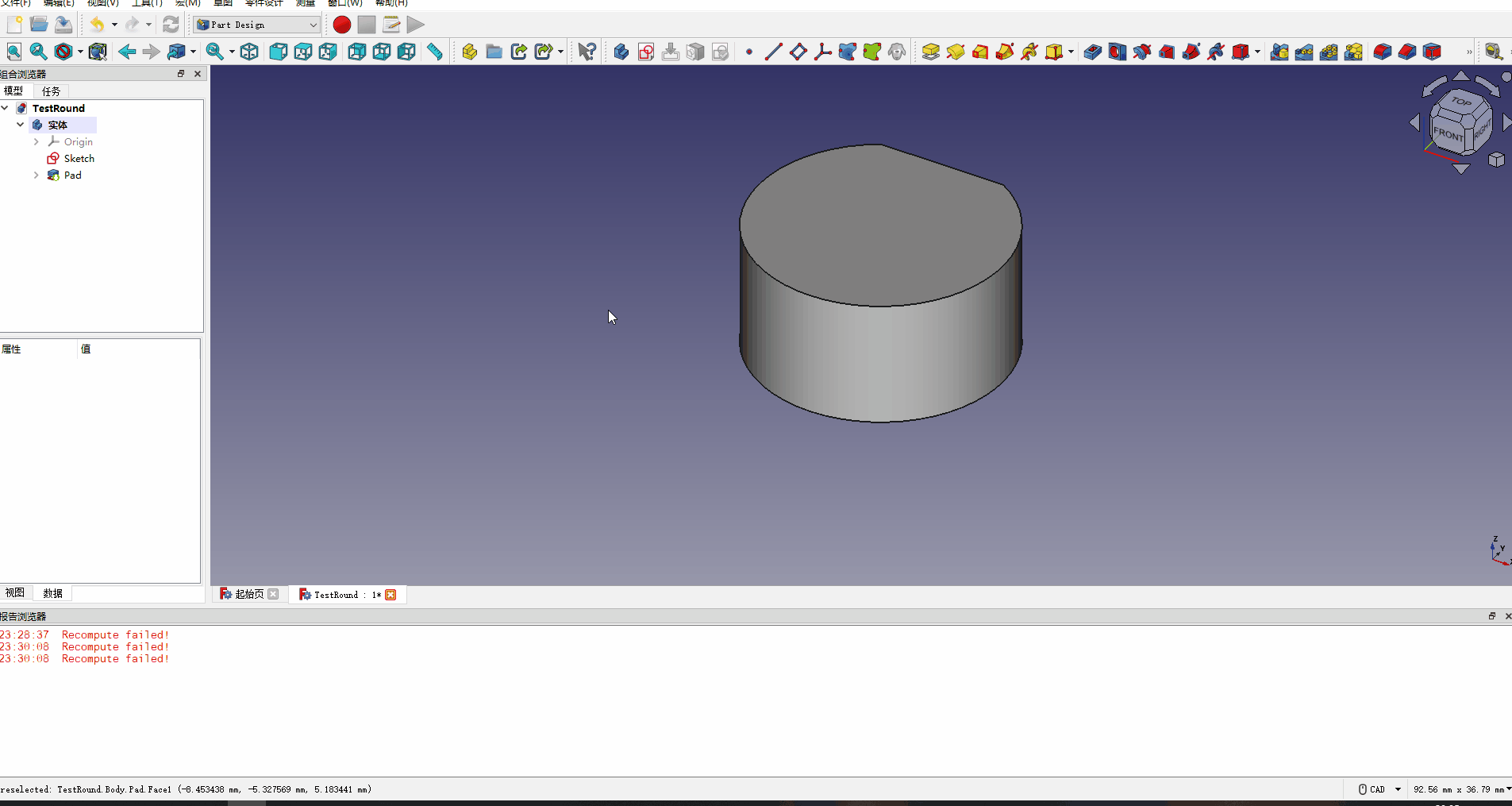

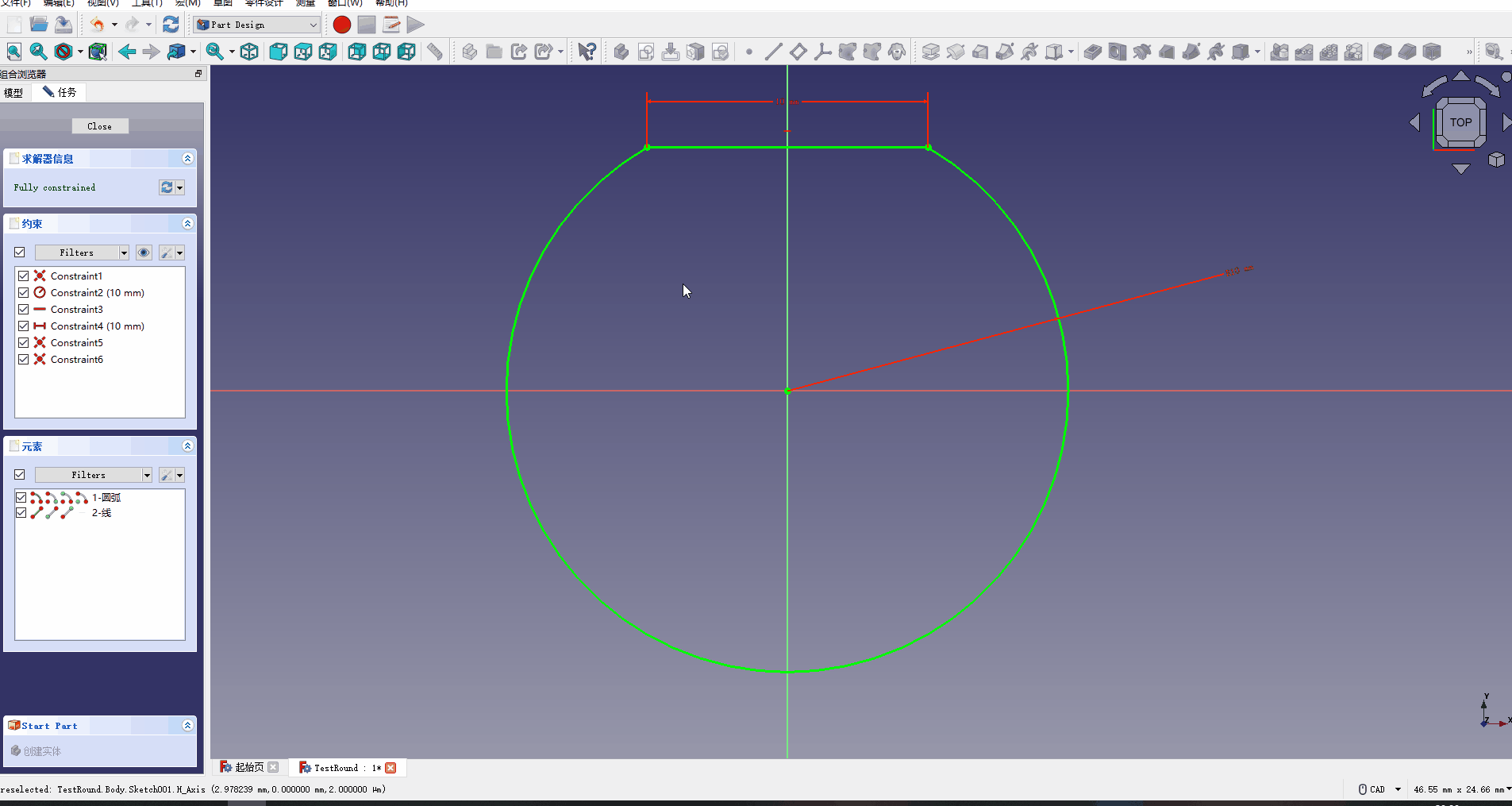

    首先左上角选择Close关闭当前草图，选择凸台将平面图形拉伸成立体图形，同时设置其高度即可完成3D建模。
在这里插入图片描述

    如果需要在模型内开槽，则选择需要开槽的面，新建草图。
顶部开槽

    这里挖个正方形孔，过程同上2D建模。这里画一个以原点为中心的正方形，边长为5mm。这里为了使正方形中心对称，用上了辅助线。画这个的方法有很多种，不局限于这种。

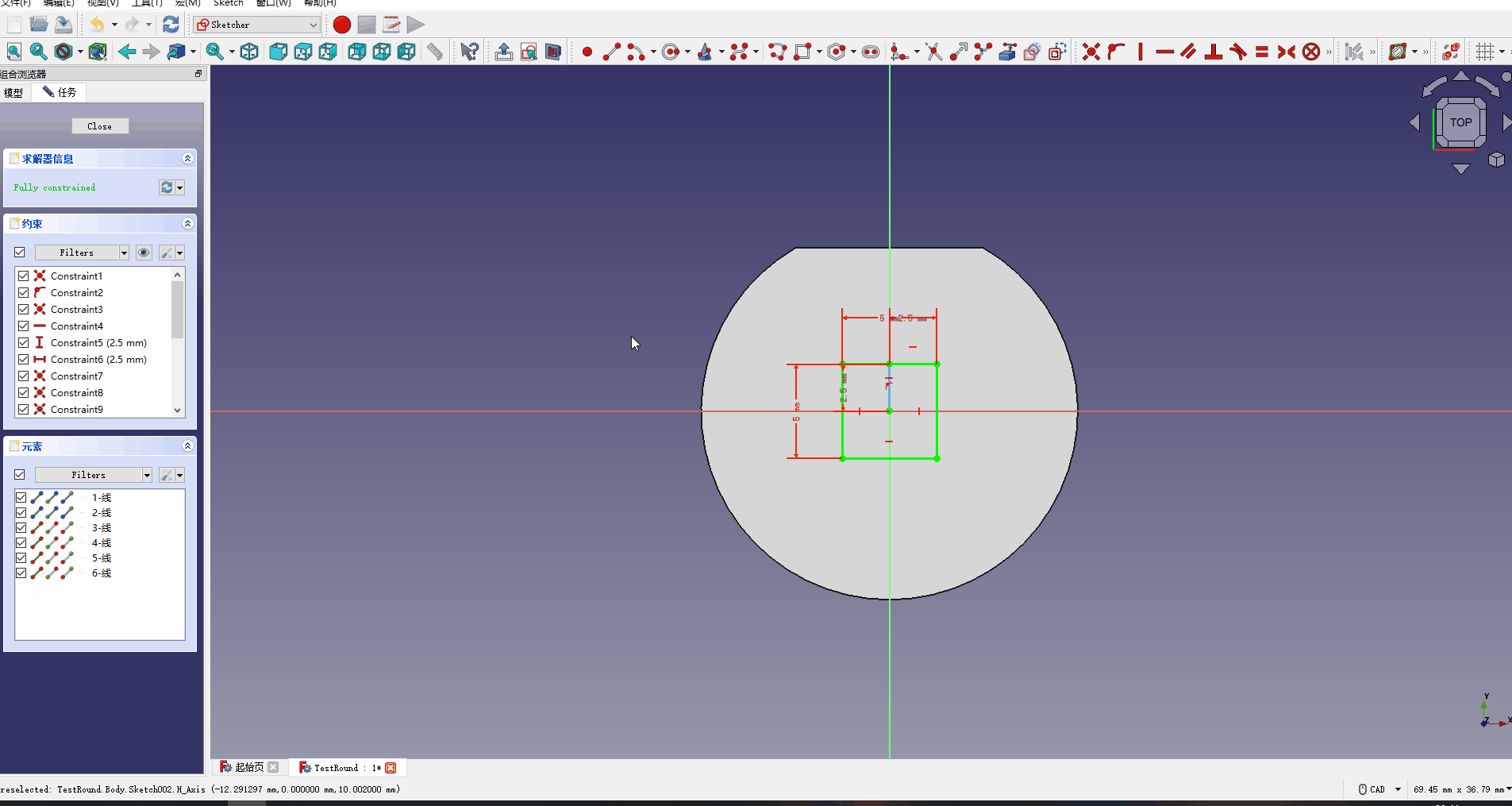

顶部开槽2

    重点操作来了，平面图可以生成立体3D建模，那怎么做到开槽呢？这里就要用到与凸台对应的另一个功能凹坑。关闭草图后，选择凹坑，设置需要挖的深度，即可对3D模型进行挖孔。

顶部开槽3

    建模的基本功能就这些，其他功能可以自己继续尝试探索。

四、注意事项

1、使用约束时，不可以过多约束，比如来一个正方形，只需要约束一条边垂直且等于另一条边，剩下两个边直接连上即可，限制过多反而会出错。
