UML之状态图

1.概述：

     状态图（Statechart Diagram）主要用于描述一个特定的对象的所有可能状态以及由于各种事件的发生而引起的状态之间的转换。

2.构成要素：

       状态图由状态、转移和事件组成。联合使用状态和转移可以更好地建模它们，有时需要包含决策点和同步条来显示更高层次的细节信息。

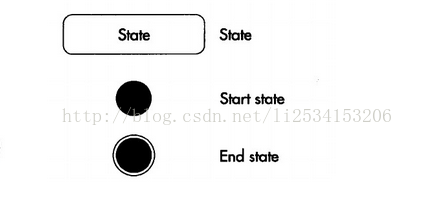

  2.1状态（States）：

       在对象的生命周期中满足某些条件、执行某些活动或等待某些事件的一个条件或状况。所有的对象都有状态，状态是对象执行了一系列活动的结果，当某个事件发生后，对象的状态将发生变化。



       状态图中可以包含0个多个开始状态，也可以包含多个结束状态。模型不必同时具有开始和结束状态，因为模型可以总是运行，从不停止。

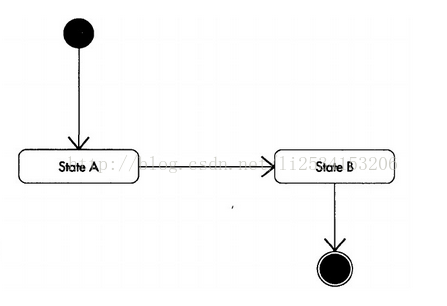

  2.2转移（Transitions）：

       两个状态之间的一种关系，表示对象将在第一个状态中执行一定的动作并在某个特定事件发生或某个特定条件满足时进入第二个状态。



   2.3事件：

        使状态发生变化的某时刻发生的动作或活动，用来指示是什么触发了转移从而导致状态发生了改变。事件通常在从一个状态到另一个状态的转移路径上直接指定。

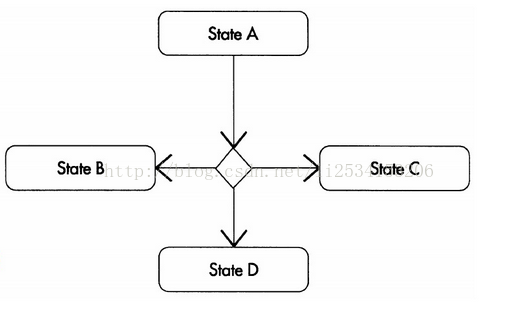

   2.4判断：

        判断点通过对事件判断分组转移到各自方向，提高了状态图的可视性。

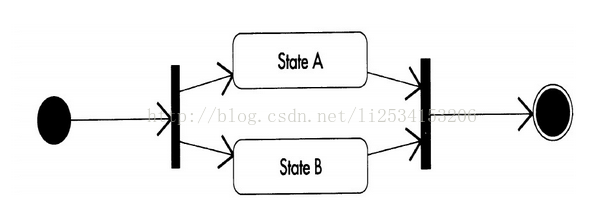

   2.4同步：

     使用同步和活动图一样是为了说明并发工作流的分叉与联合。

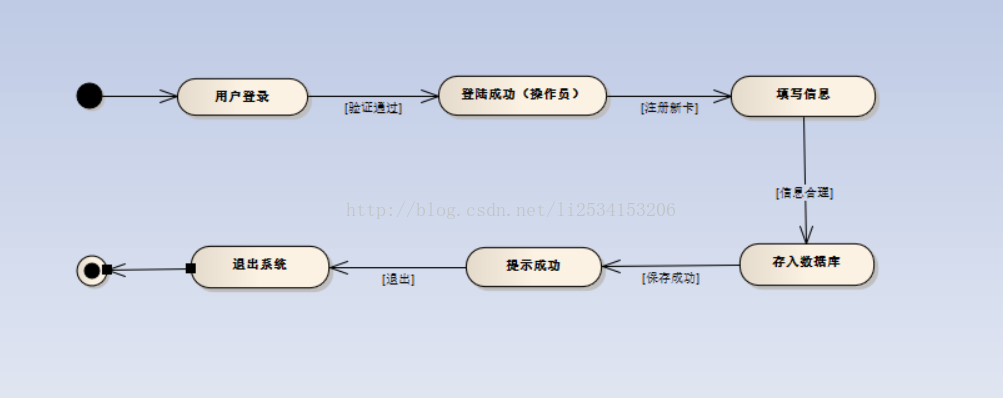

3.机房实例（注册部分）：



4.总结：

      状态图重点在与描述对象的状态及其状态之间的转移，与活动图区别在于状态图注重的是行为的结果，活动图更注重是行为的动作。
