VMware vSAN见证虚拟机部署vSAN Witness8.0u3以及如何下载第三方OEM定制的esxi镜像

0.前言

########假设你已经了解vSAN双节点集群或者vSAN延伸集群(Stretched Cluster)的见证主机相关知识和信息#################

witness8.0u3最后一步有告警,英文是"At least one extra disk image was provided that will be ignored"，中文是"至少有一个提供的额外磁盘映像将被忽略。"

############

这个8.0u3-24022510版本，ova里有disk-0.vmdk;disk-1.vmdk 2 3 4 5 这么多个，根据部署类型的不同选择(最后一步会显示硬盘数量)，会导致最终该见证虚拟机的硬盘数量存在差异，因此该告警可直接下一步 开始部署。

##############

vSAN Witness见证虚拟机自带许可。

见证虚拟机  分配管理IP：10.1.1.201/24 网关10.1.1.1

                    分配见证网络为vSAN集群的vSAN专用子网中挑了一个地址(也可以跨三层，不是必须同一个二层)，这里是10.2.2.201/24

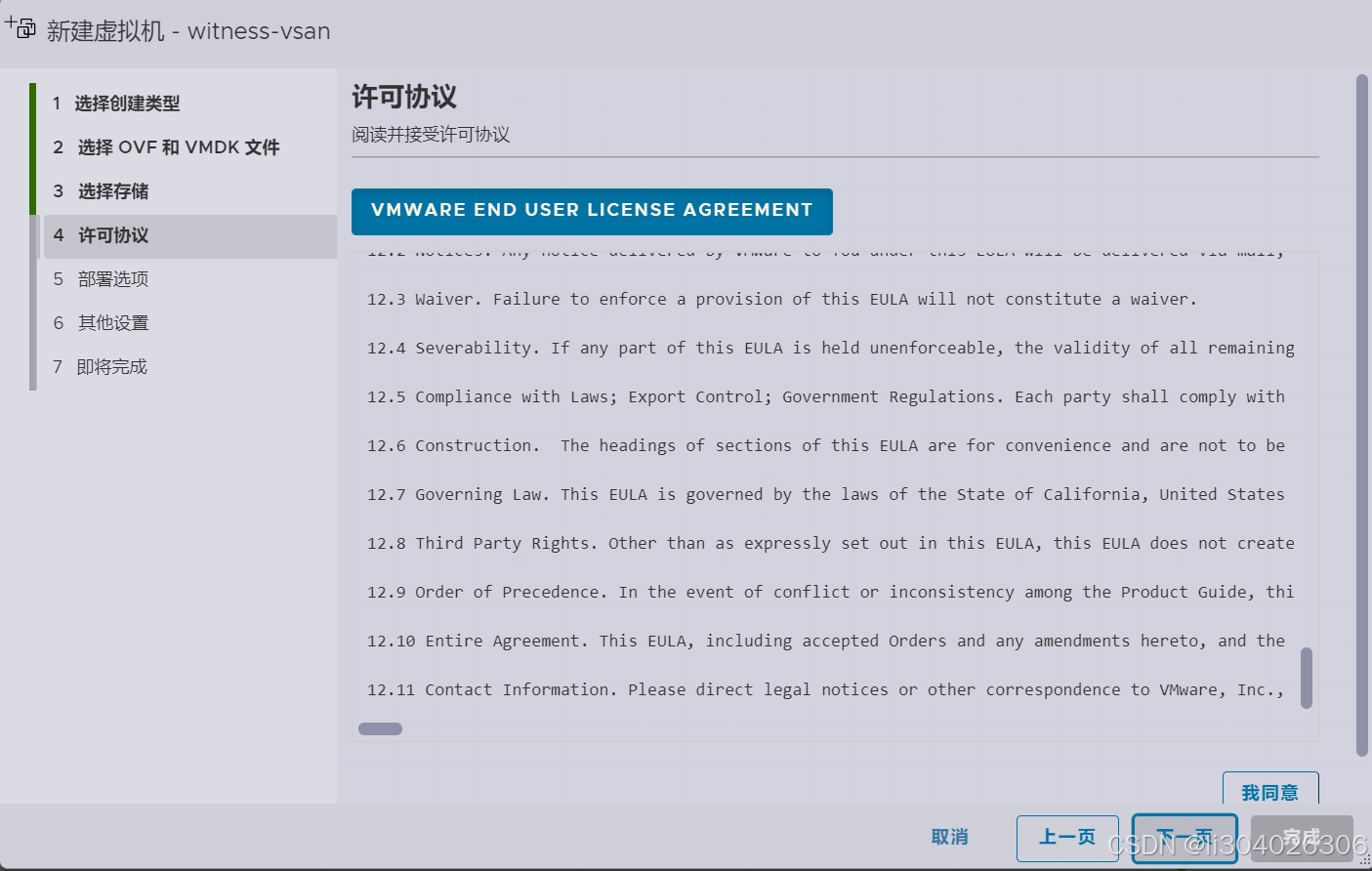

1.通过ova创建虚拟机

2.虚拟机起个名字，并选择witness的ova文件

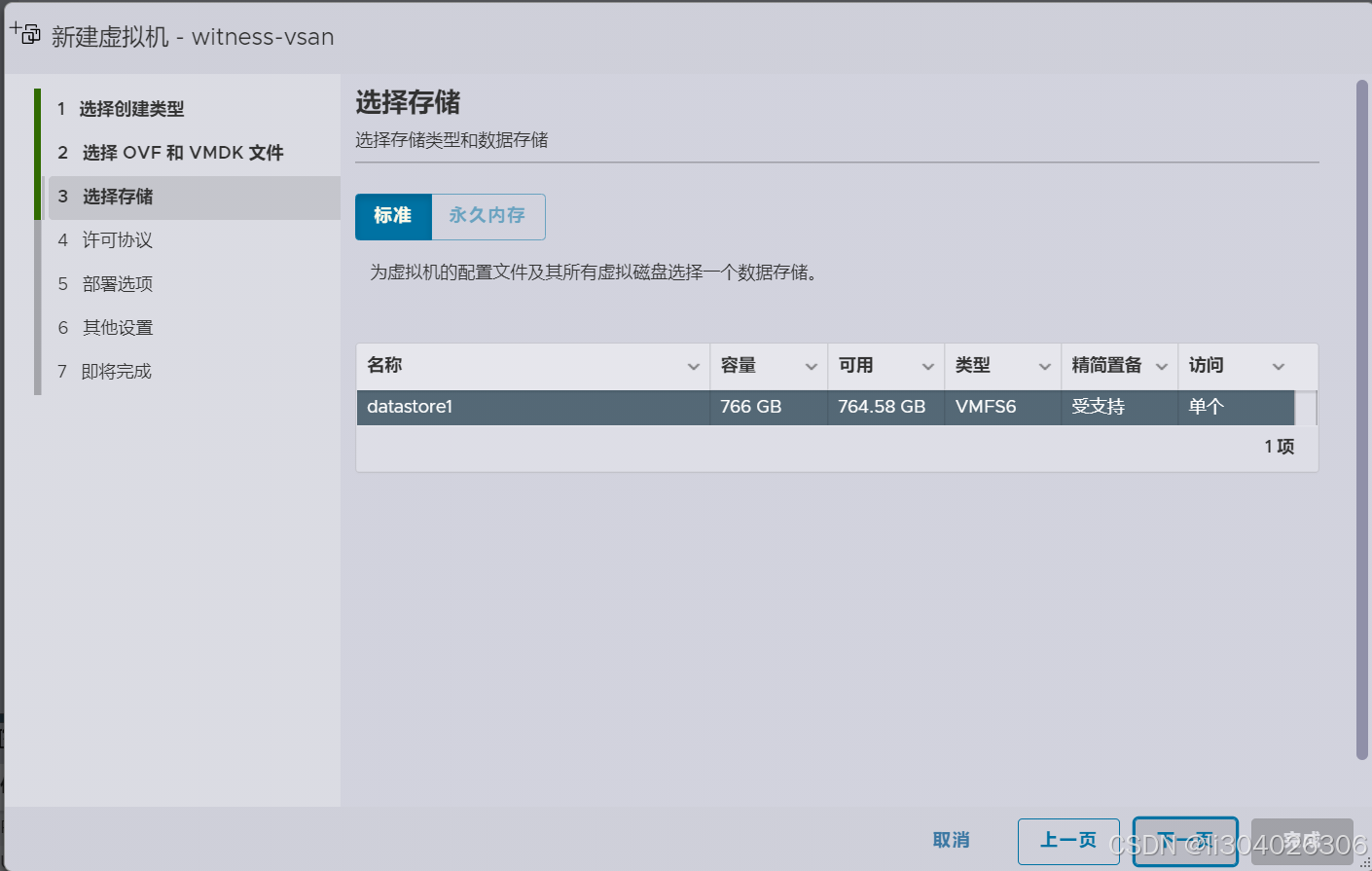

3.选择存储位置

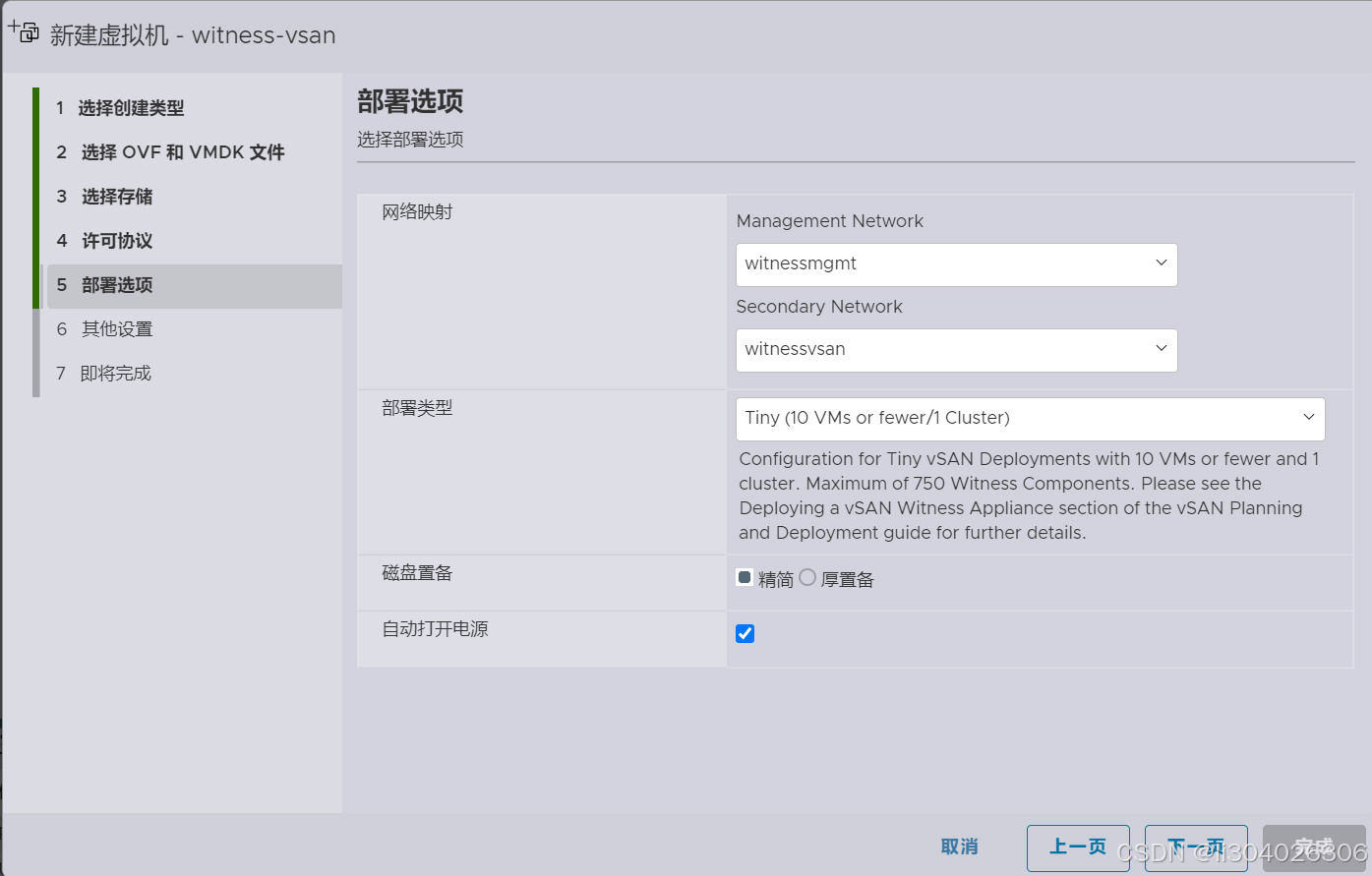

4.配置相关网络，第一个是管理网络，第二个Secondary Network是vsan见证网络

可以管理网络复用为vsan见证用，推荐是分开

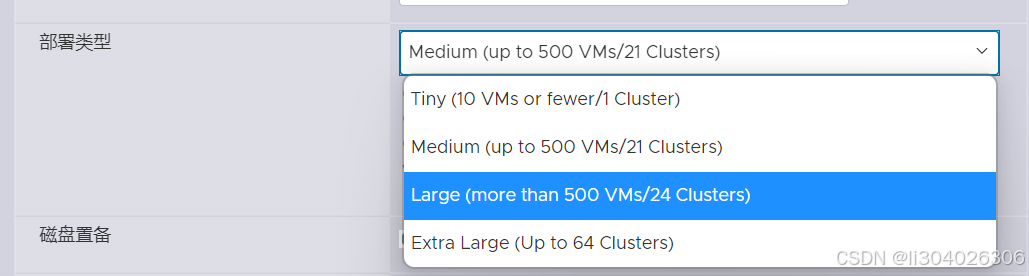

根据规模选择，如果选择Extra Large(Up to 64 Clusters)会有5个vmdk文件(部署好后编辑虚拟机，会看到)，这里选择Tiny(10 VMs or fewer/ 1Cluster)，结合自己实际规模选择

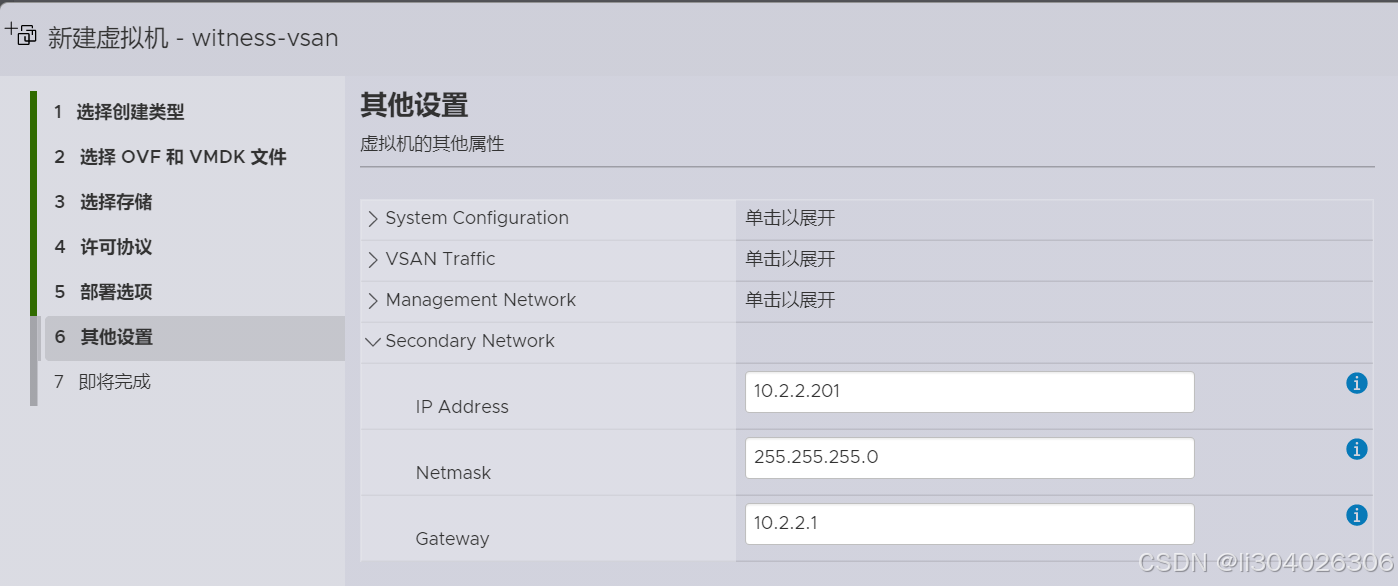

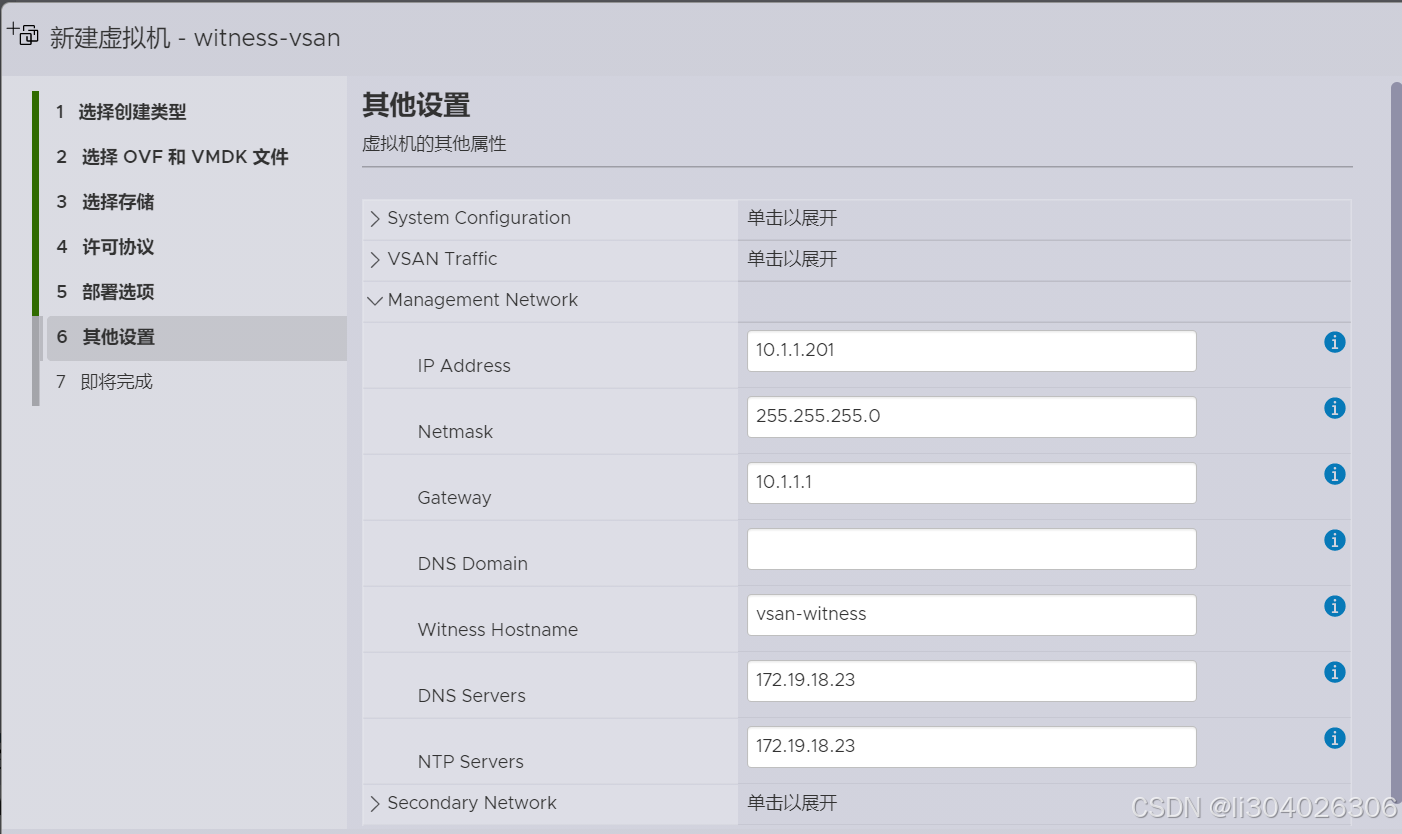

按照提示填写各个参数信息，DNS Domain如果有，就填入进去

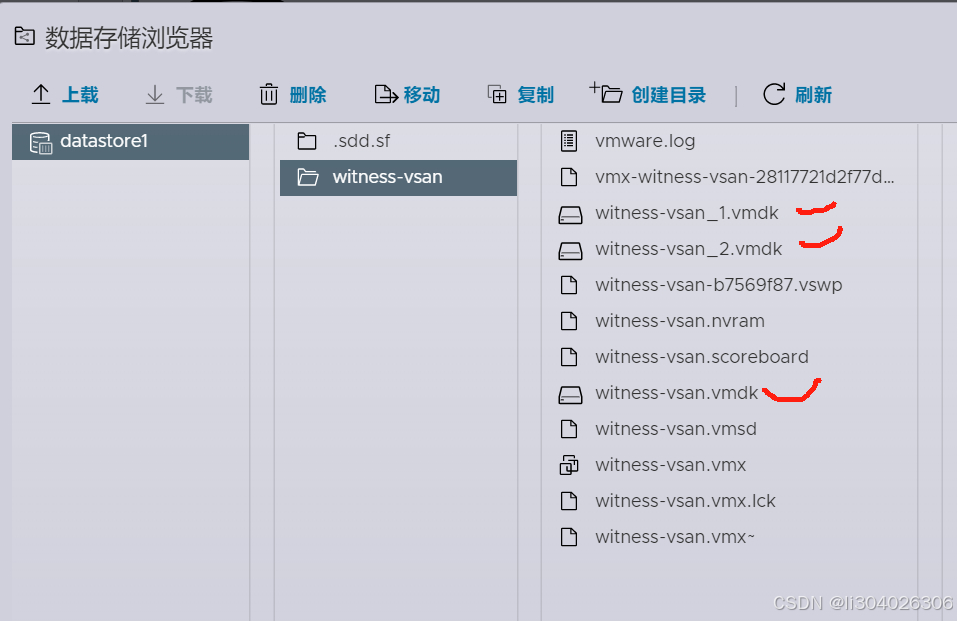

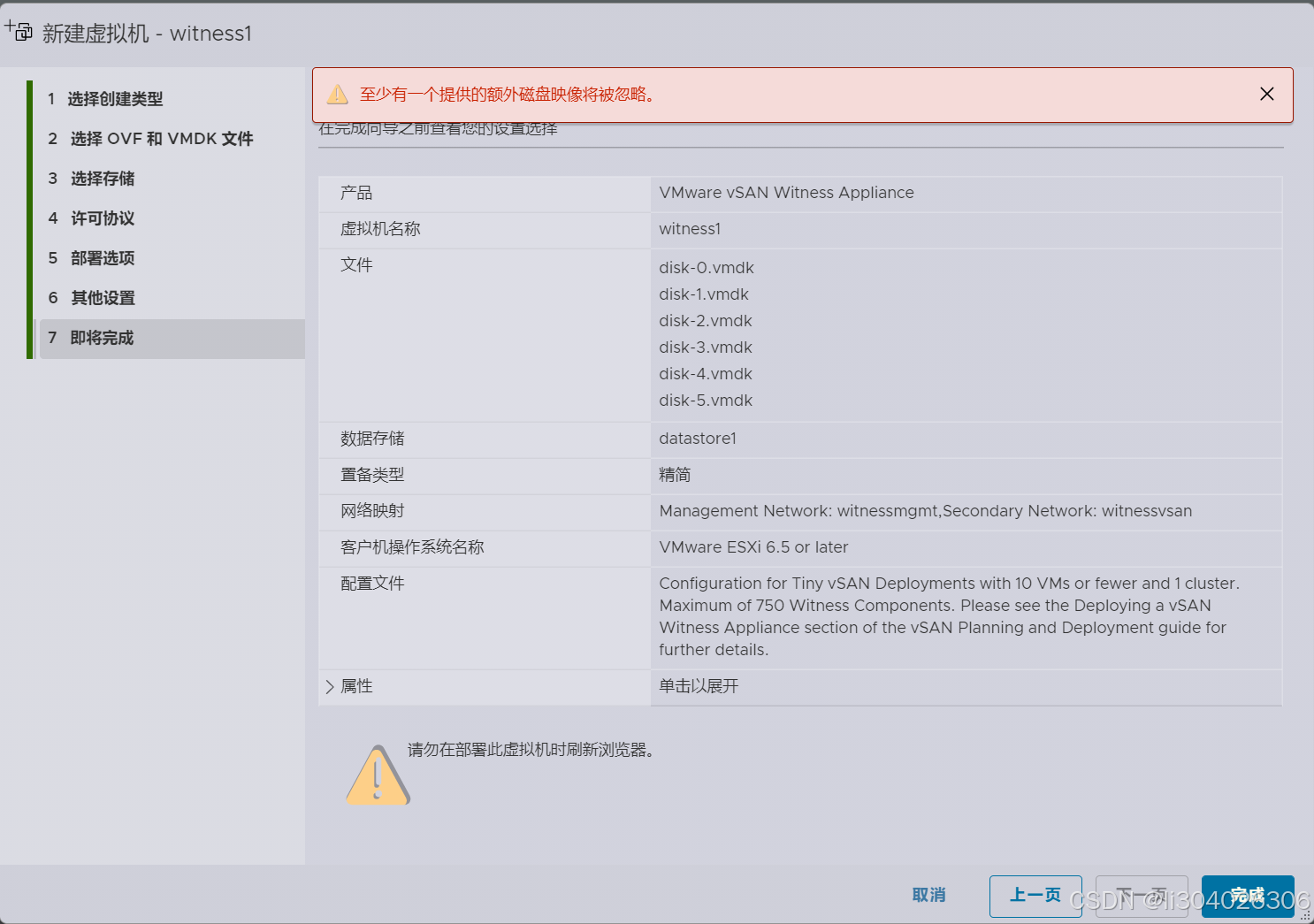

最后一步确认，这个告警，是文件里有0 1 2 3 4 5这几个vmdk文件，但是根据部署类型里面的规模，最终使用的vmdk文件数量会有差异，最高的一个规模会有5个vmdk文件，ova部署好虚拟机后，可编辑设置里看到硬盘数量。

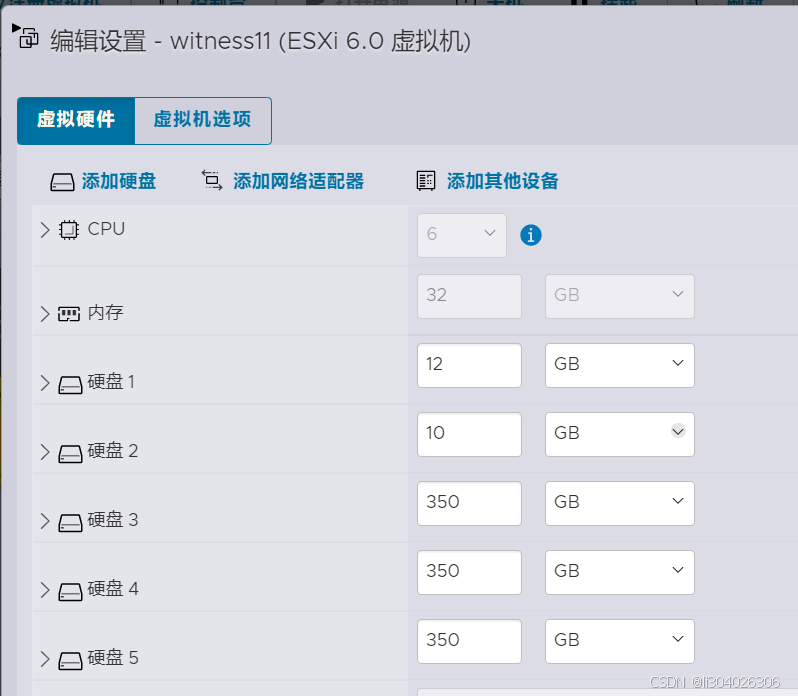

选择Extra Large(Up to 64 Clusters)后的硬盘数量

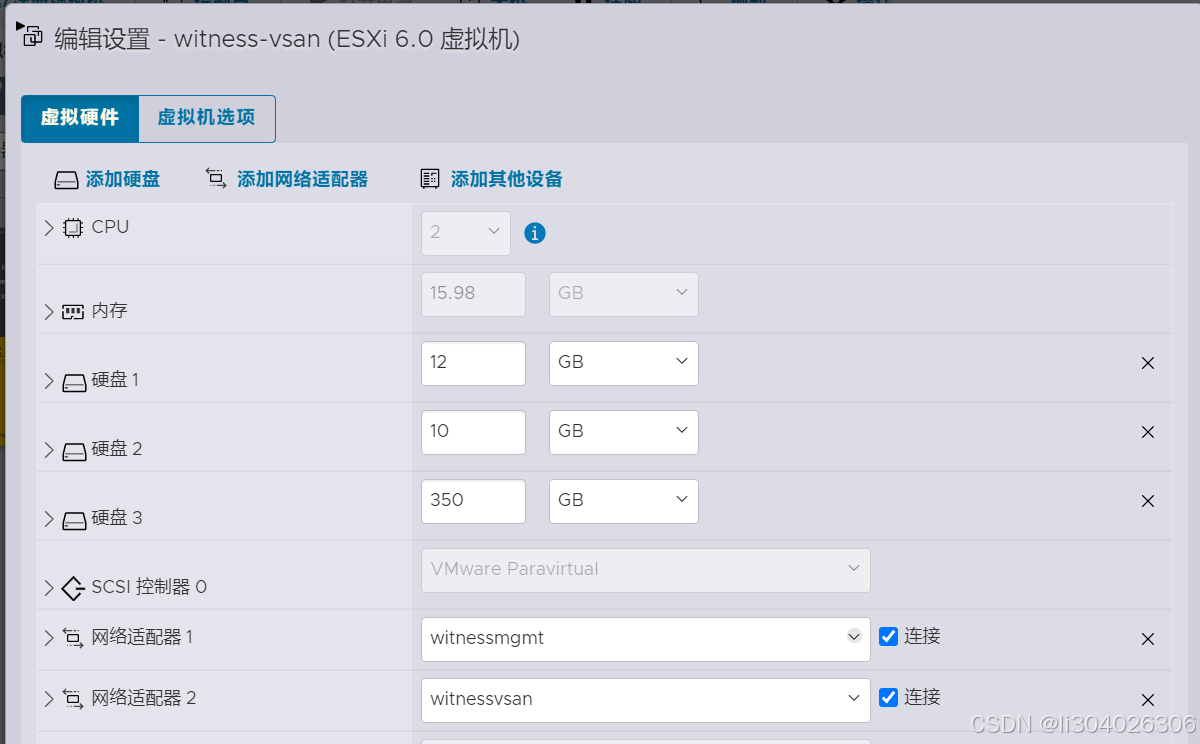

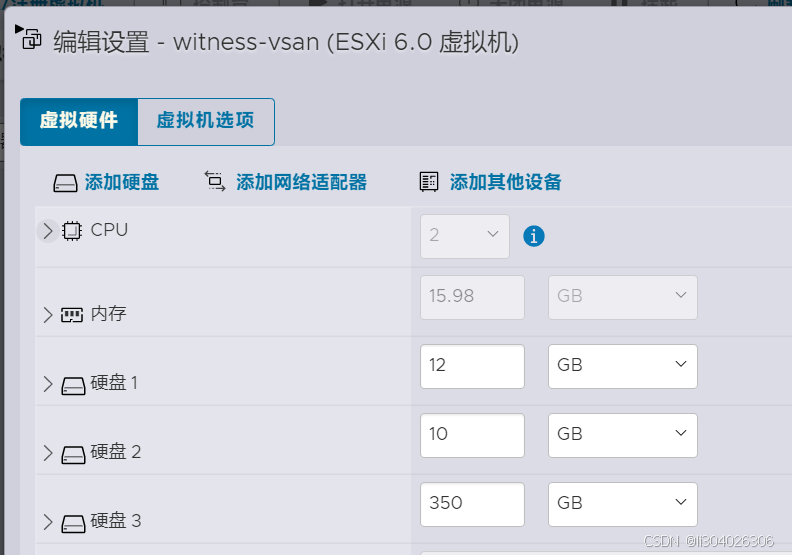

部署类型选择:Tiny(10 VMs or fewer/1 Cluster)或者Medium(up to 500 VMs/21 Clusters)的硬盘数量。

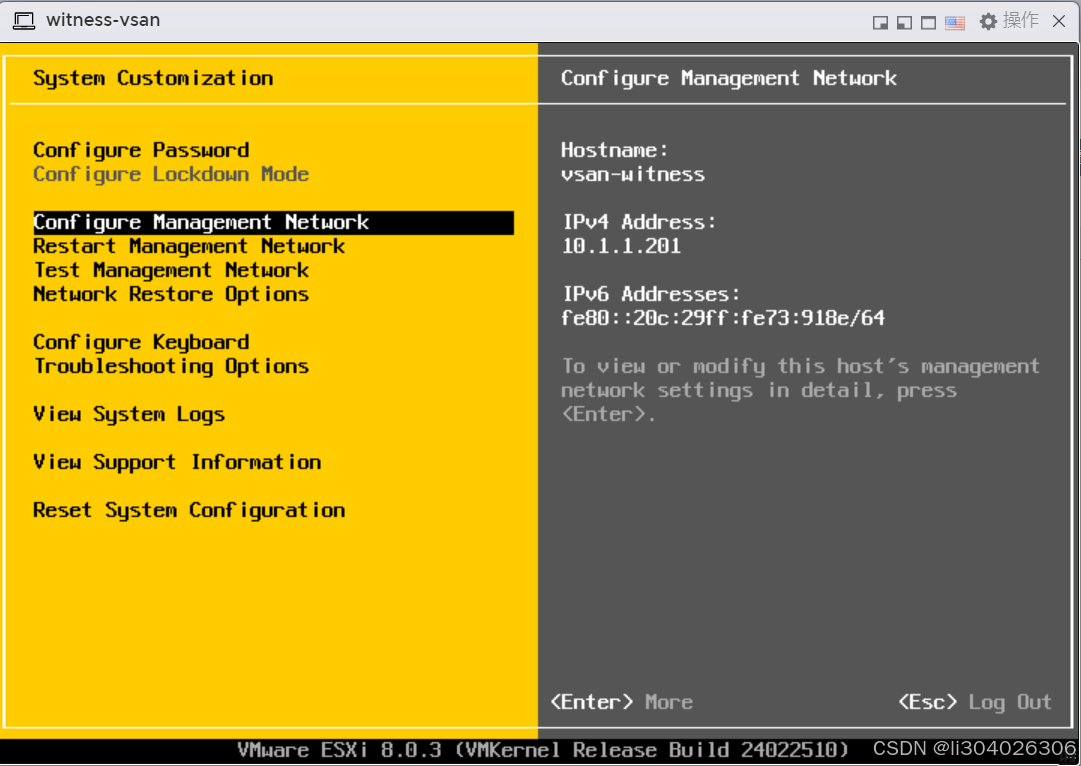

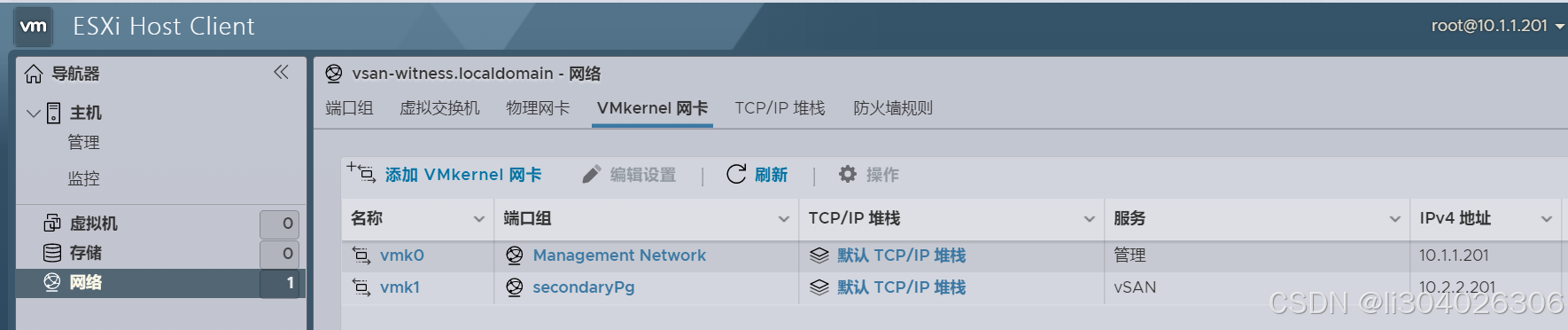

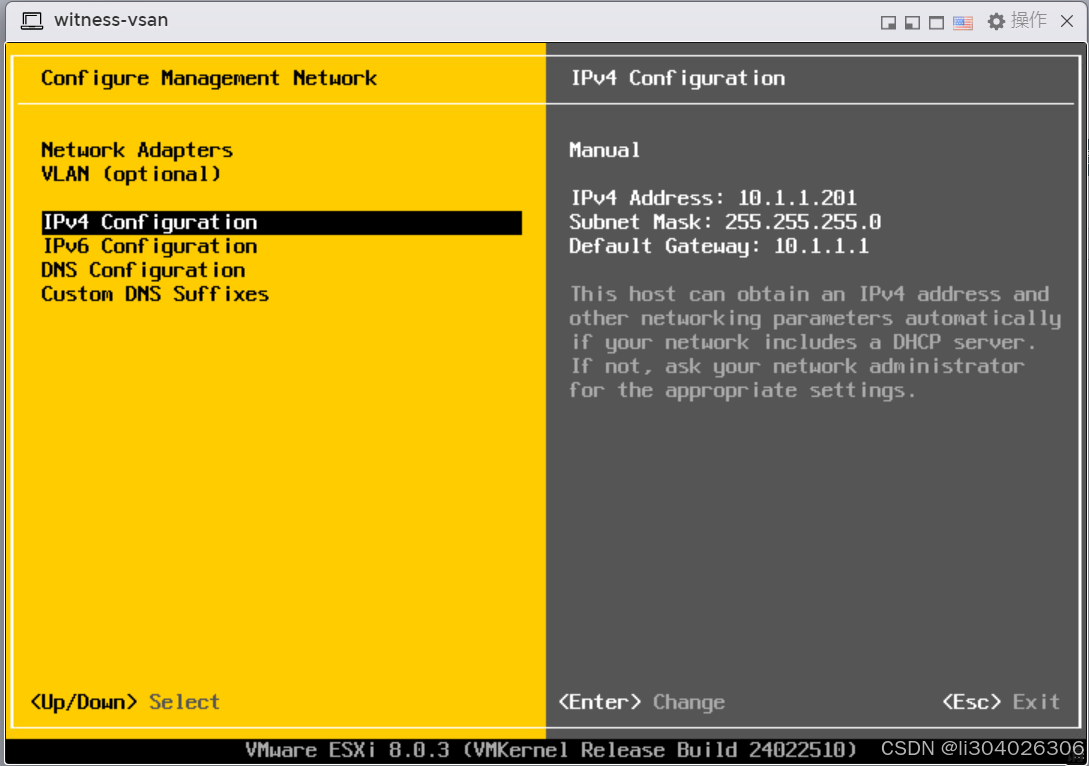

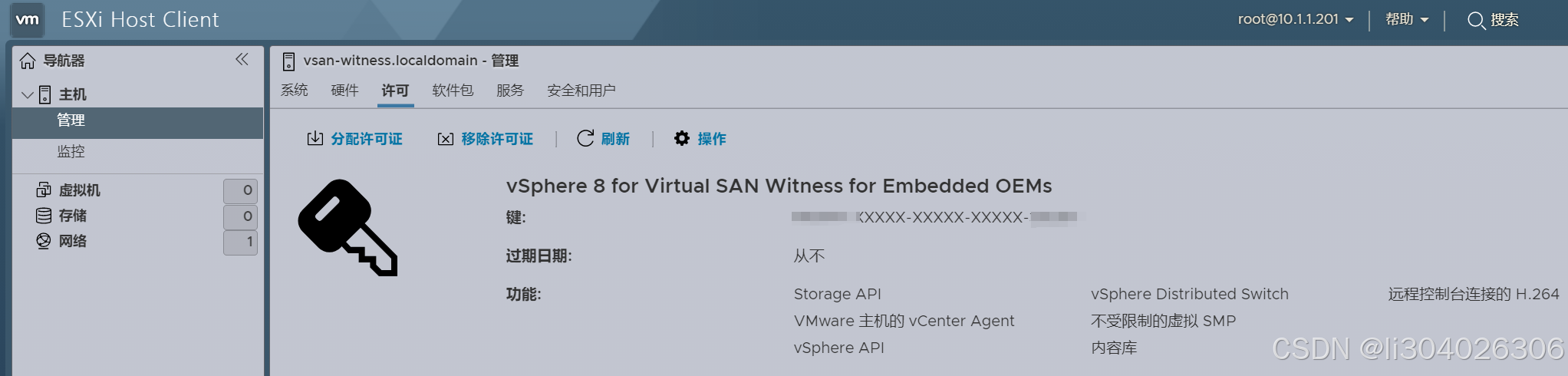

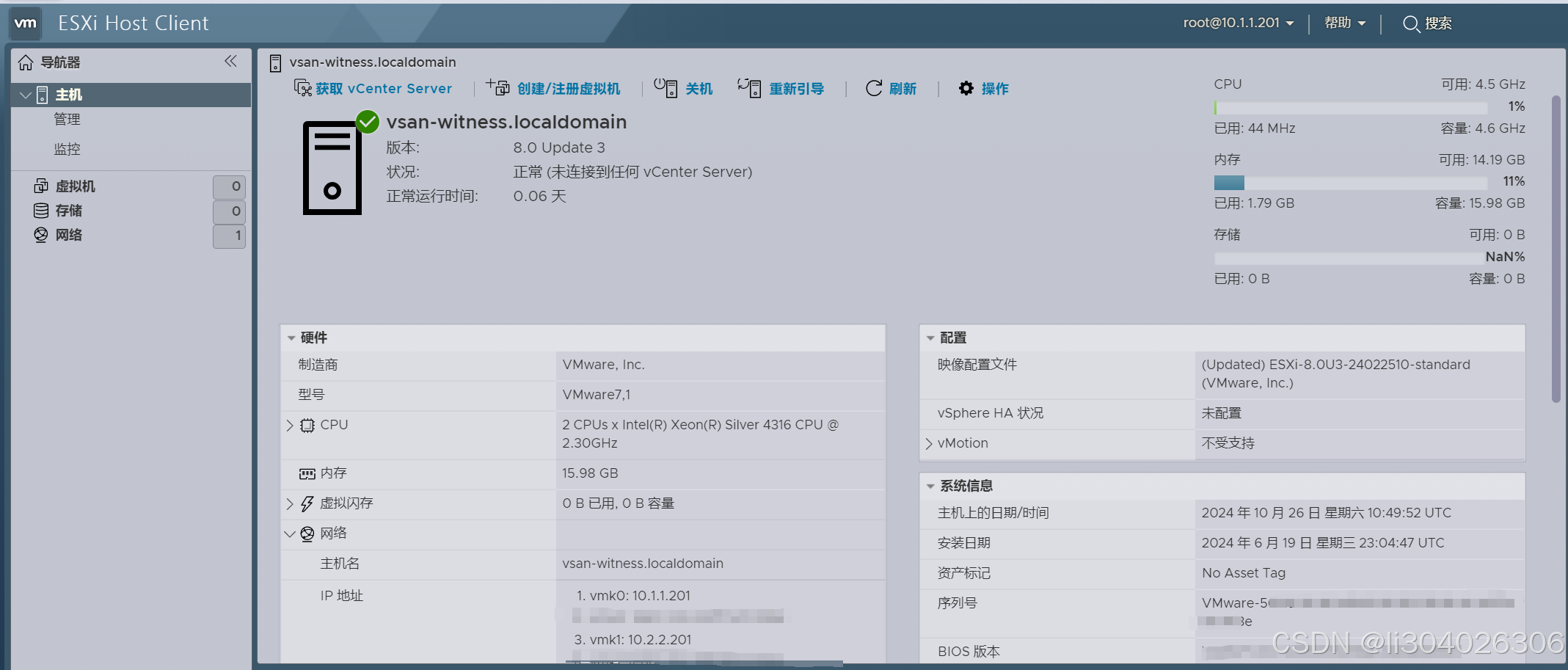

查看该witness虚拟机

5.第三方定制OEM的esxi下载，以及vSAN Witness虚拟机文件的下载

##########################

见证虚拟机文件以及HPE 联想 dell等定制的安装iso下载位置。免费下载，不需要帐号下已经有相关license

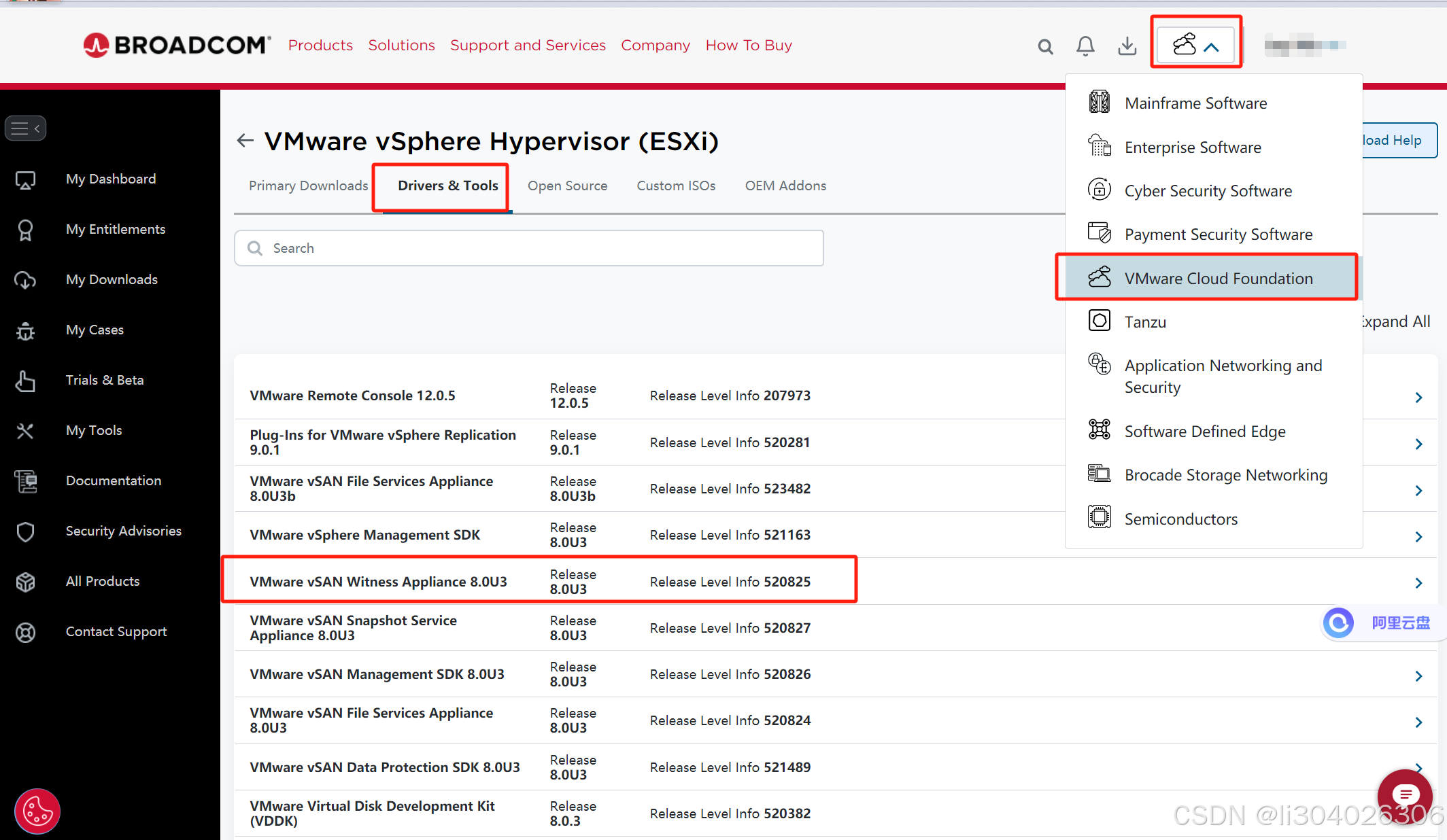

见证虚拟机文件在Drivers&Tools下

Please select your identity provider. - Support Portalhttps://support.broadcom.com/group/ecx/productfiles?subFamily=VMware%20vSphere&displayGroup=VMware%20vSphere%20-%20Enterprise&release=8.0&os=&servicePk=202627&language=EN

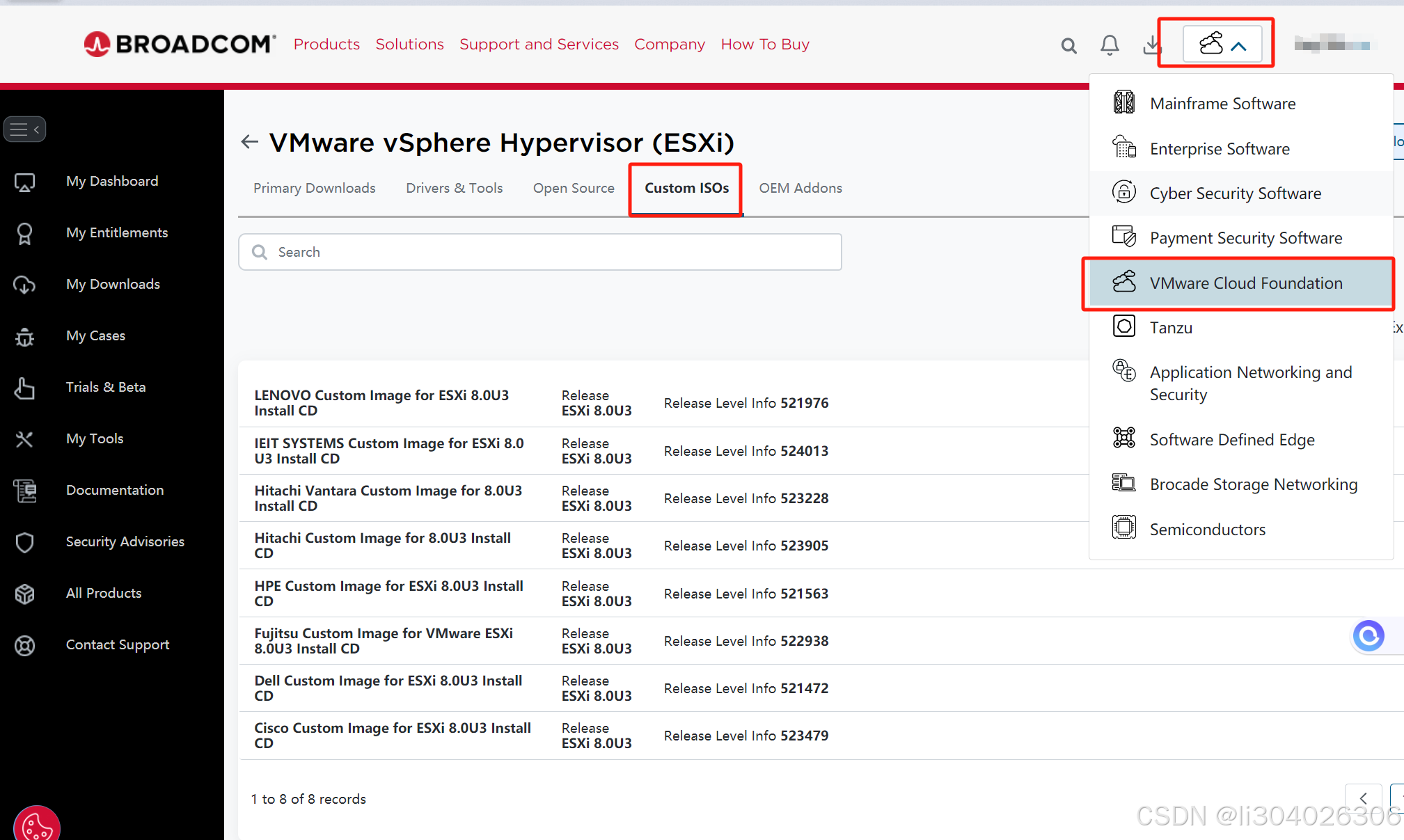

OEM的HPE DELL等定制镜像在Custom ISOs下
