ER图：理解数据库设计的关键

ER图：理解数据库设计的关键

在数据库设计和管理的世界里，ER图（实体-关系图）是一个至关重要的工具。它提供了一种直观的方式来可视化系统中的不同实体以及它们之间的关系。对于初学者和专家来说，ER图都是理解、设计和优化数据库结构的强大武器。

什么是ER图？

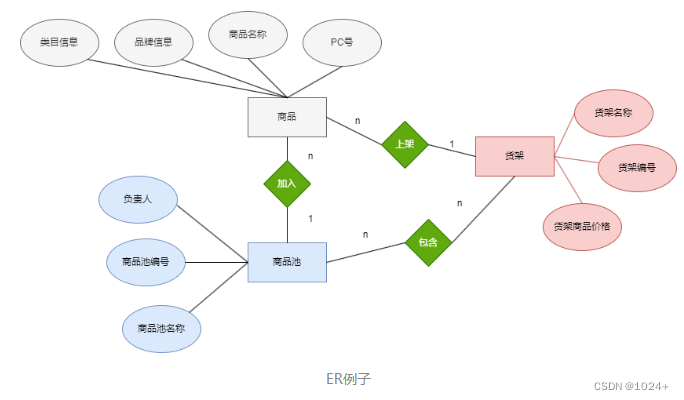

ER图，即实体-关系图，是一种用于描述数据库结构的图形表示方法。它由Peter Chen在1976年首次提出，作为关系模型的一种抽象表示。在ER图中，实体被表示为矩形，关系被表示为菱形，而连接实体和关系的线条则展示了它们之间的联系。

ER图的主要组件

1. 实体（Entities）：实体是数据库中可以区分的对象或事物，通常是名词，如“学生”、“课程”或“订单”。在ER图中，实体被表示为矩形框，并标有实体名称。

2. 属性（Attributes）：属性是描述实体的特征或数据元素，如学生的“姓名”或“学号”。在ER图中，属性通常列在相应实体的矩形框内。

3. 关系（Relationships）：关系定义了实体之间的交互或连接。这些关系可以是一对一、一对多或多对多。在ER图中，关系由菱形表示，并通过线条与相关的实体连接。

4. 关系的属性：除了实体有属性外，关系也可以有属性。这些属性描述了关系的特性，例如“开始日期”或“结束日期”。

5. 连接（Connectivity）：线条用于连接实体和关系，表明它们之间的联系。不同类型的线条（如单线、双线或带有空心圆圈的线）可以表示不同的连接类型，如标识关系或非标识关系。

ER图的重要性

1. 可视化：ER图提供了一种简洁明了的可视化工具，帮助设计者更好地理解和沟通数据库的结构。

2. 结构化设计：通过ER图，设计者可以在构建实际数据库之前识别和解决潜在的结构问题。

3. 文档化：ER图作为数据库设计的文档，对于后续的维护、修改和扩展至关重要。

4. 沟通桥梁：在开发团队中，ER图可以作为不同角色（如数据库管理员、开发人员和项目经理）之间沟通的桥梁。

如何创建ER图？

创建ER图通常涉及以下步骤：

1. 识别实体：列出系统中所有重要的、可区分的对象。

2. 定义属性：为每个实体分配描述其特性的属性。

3. 确定关系：分析实体之间的相互作用，并定义它们之间的关系。

4. 分配关系属性：如果适用，为关系添加描述性属性。

5. 绘制图表：使用图形工具（如Visio、Lucidchart或在线ER图绘制工具）将实体、属性和关系绘制成图表。

总结

ER图是一种强大的工具，可帮助数据库设计师和开发人员理解、规划和优化数据库结构。通过清晰地展示实体、属性和它们之间的关系，ER图为构建高效、可扩展和易于维护的数据库系统提供了坚实的基础。无论是初学者还是经验丰富的专业人士，掌握ER图都是数据库设计和管理的关键技能之一。
