PCB走线宽度选择

一、PCB走线

一般pcb布线线宽要考虑两个问题。一是电流的大小，如果流过的电流大的话，走线就不能够太细；二是要考虑板厂的实际制板能力如果电流小的话，那走线可以细一点，但是太细的话，有些PCB板厂可能就制作不出了，或者制作得出但是不良率上升，所以要考虑PCB板商问题。

PCB铜厚一般分为1OZ(35um)、2OZ(70um)、3OZ(105um),一般双面板是1oz；多层板内层一般是1/2oz 1/3oz，外层1oz 1/2oz 1/3oz,

PCB中的尺寸有两种，mm和mil，转换关系为1mm=39mil。

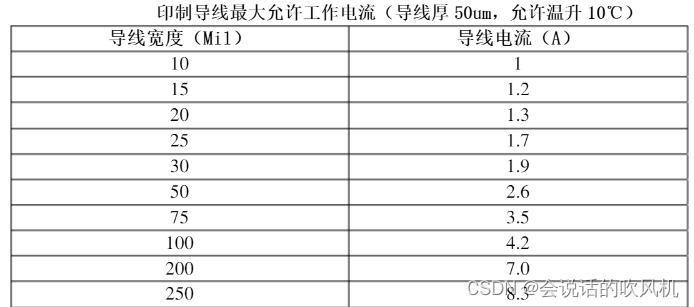

比如常用IC走线宽度10mil、1OZ 允许的电流大概在675mA左右，8mil、1OZ允许的电流大概在550mA左右。可以参考下图

电源线、地线的宽度最好尽可能宽，地线比电源线宽。这些关系为：地线>电源线>信号线，通常信号线的宽度为0.2-0.3mm(8-12mil)，最细的宽度为0.05-0.07mm(2-2.8mil)，电源线为1.2-2.5mm(48-100mil)。(0.025mm=1mil).

二、pcb布线常用线宽

1、一般线宽线距控制到 8/8mil ，过孔选择 12mil（0.3mm），大部分的PCB生产厂商都能生产，并且生产的成本低。

2、一般线宽线距控制到 6/6mil ，过孔选择 12mil（0.3mm），大部分的PCB生产厂商都能生产，并且生产的成本低。

3、线宽线距最小控制到 4/4mil，过孔选择 8mil（0.2mm），也有一半多的PCB生产厂商都能生产，不过价格会比前面的贵一点。

4、线宽线距最小控制到 3.5/3.5mil，过孔选择 8mil（0.2mm），能生产的PCB生产厂商更少了，并且价格也会贵一点。

5、线宽线距最小控制到 2/2mil，过孔选择 4mil（0.1mm），许多的pcb生产厂商都生产不了，这种的价格是最高的。

6、市电的火线和零线：80-100mil，12V /24V 20mil~60mil，+5V 20-30mil

，+3V 20-30mil，GND 越宽越好20-30mil，普通信号线 10mil-20mil根据元器件密集度自行决定

根据PCB设计的密度来进行设置线宽的话，密度较小，可设置线宽线距大一点，密度较大，可设置线宽线距小一点：

三、总结：

常用信号线宽与过孔为以下内容:

1）8/8mil，过孔选择12mil（0.3mm）。

2）6/6mil，过孔选择12mil（0.3mm）。

3）4/4mil，过孔选择8mil（0.2mm）。

4）3.5/3.5mil，过孔选择8mil（0.2mm）。

5）3.5/3.5mil，过孔选择4mil（0.1mm，激光打孔）。

6）2/2mil，过孔选择4mil（0.1mm，激光打孔）。

参考过孔：内径12mil、外径20mil

参考内径20mil、外径30mil

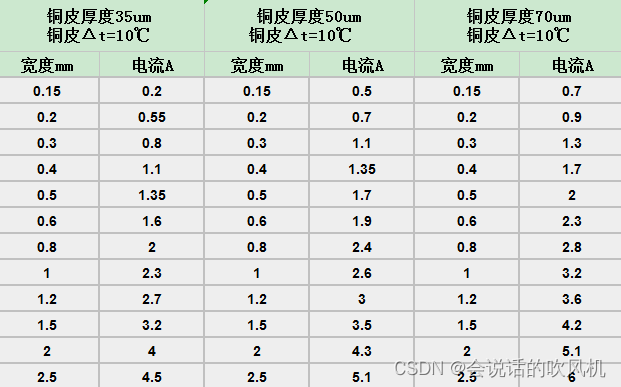

四、电流对应线宽

I=K* T^0.44*A ^0.47

K为修正系数,一般覆铜线在内层时取0.024,在外层时取0.048;

T为最大温升,单位为℃;

A为覆铜线的截面积,单位为mil(不是mm,注意) ;

I为允许的最大电流,单位是A。
