这是一份详尽的QML学习资源，涵盖QML核心概念、基础元素、模型视图、画布与绘图、数据存储、网络编程及Web开发。包括QML布局、颜色表示、事件处理、Canvas绘制、网络请求等内容，配合实例源码，适合快速学习和记忆。

作者： 一去、二三里
QQ 技术交流群： 242790253
个人微信： iwaleon（加我微信，邀请入 500 人微信群）
微信公众号： 高效程序员

这是一份史上最强、最高清、最好用的 QML 思维导图，所有内容均来自专栏 《细说 QML》：

  • 全新的 QML
  • 基于 Qt6 + CMake
  • 清晰的思维导图（帮助快速记忆，更加易于学习）
  • 透彻的示例程序（图文并茂，每篇文章都有完整的示例源码，且解释详细）
  • 超全面的章节（涉及语法、常见元素、模型视图、画布与绘图、动画效果、粒子系统、着色器、多媒体、JavaScript、C++ 交互等）

QML 核心

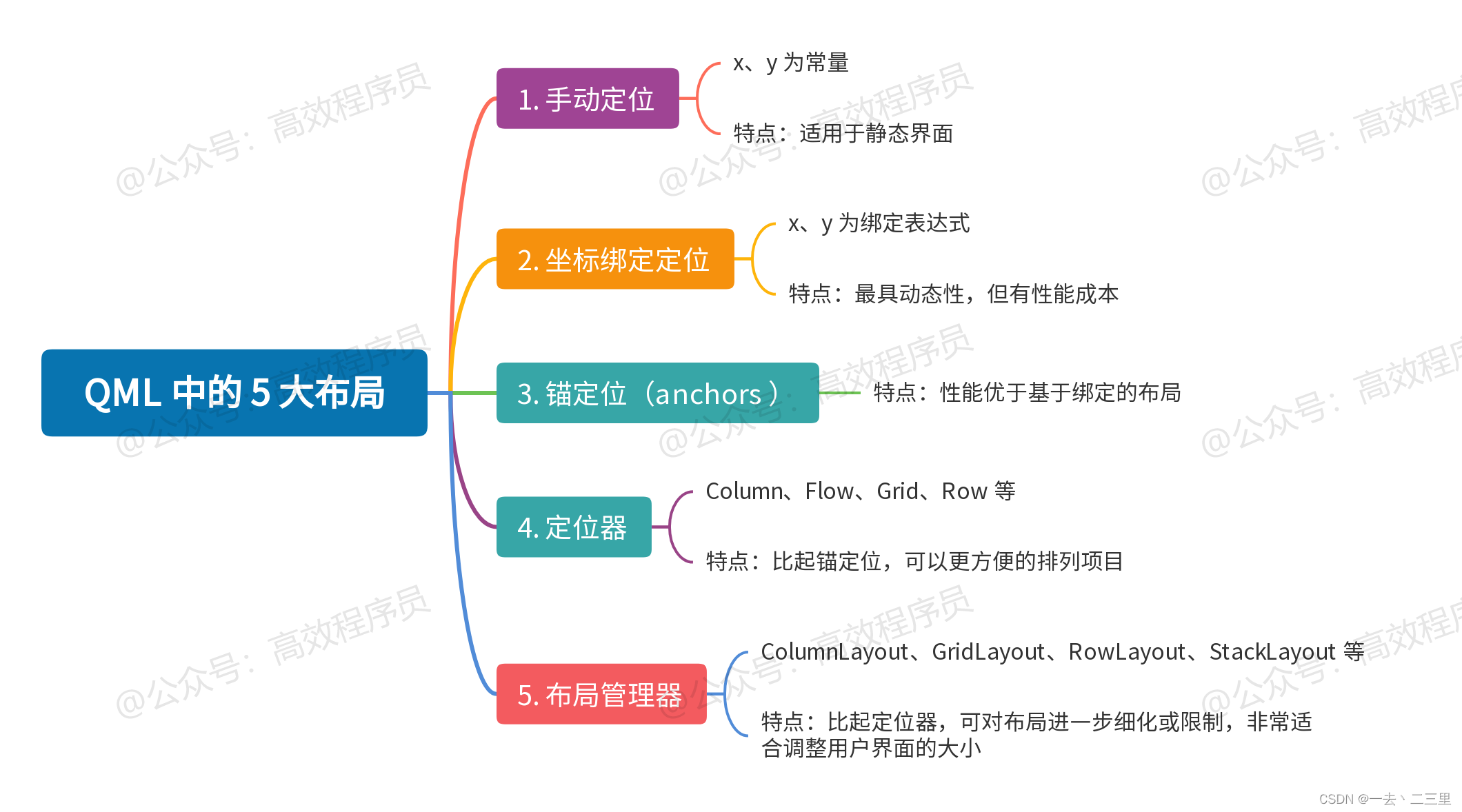

  1. QML 中的 5 大布局
    在这里插入图片描述

  2. QML 颜色表示法
    在这里插入图片描述

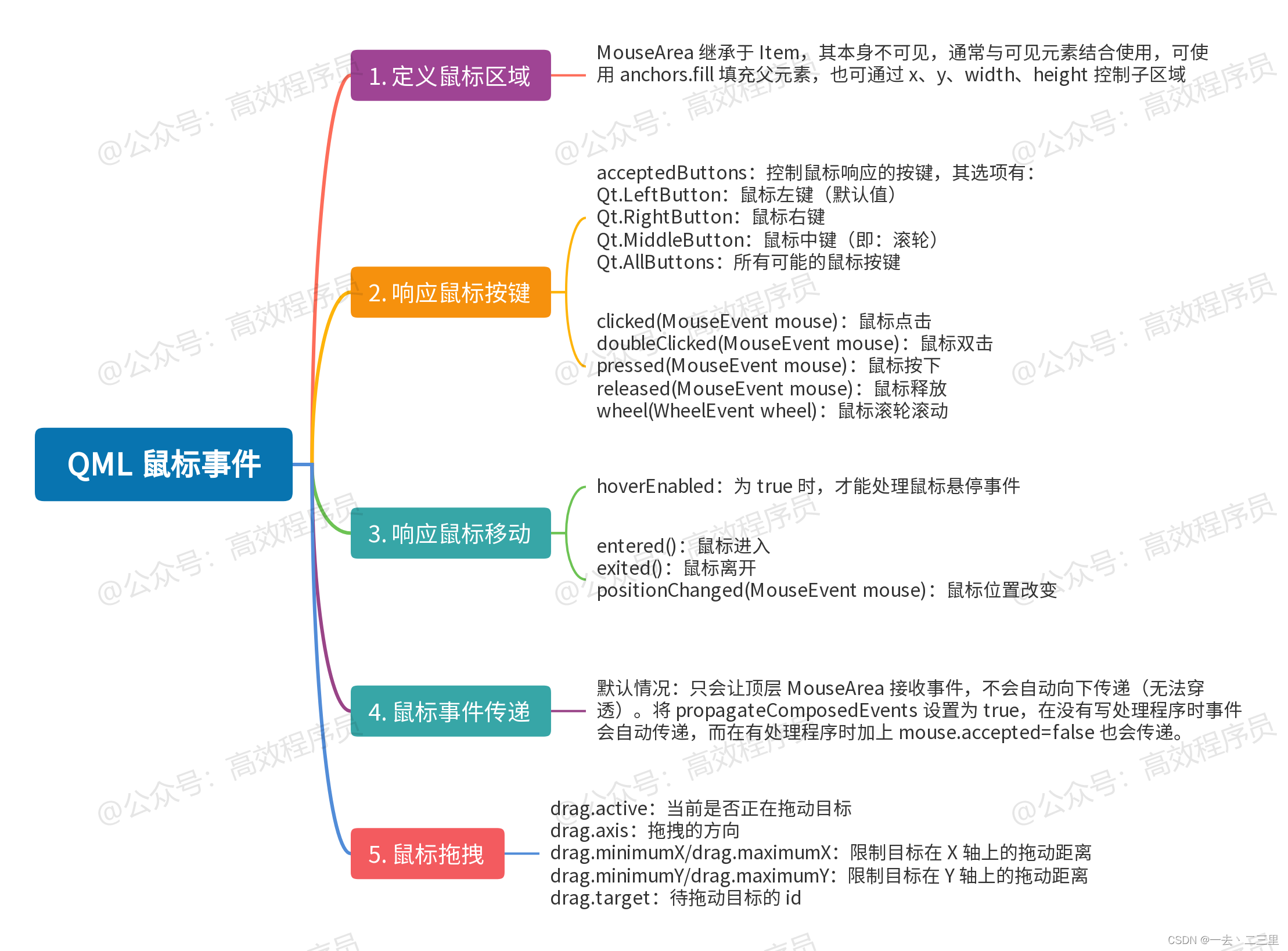

  3. QML 鼠标事件
    在这里插入图片描述

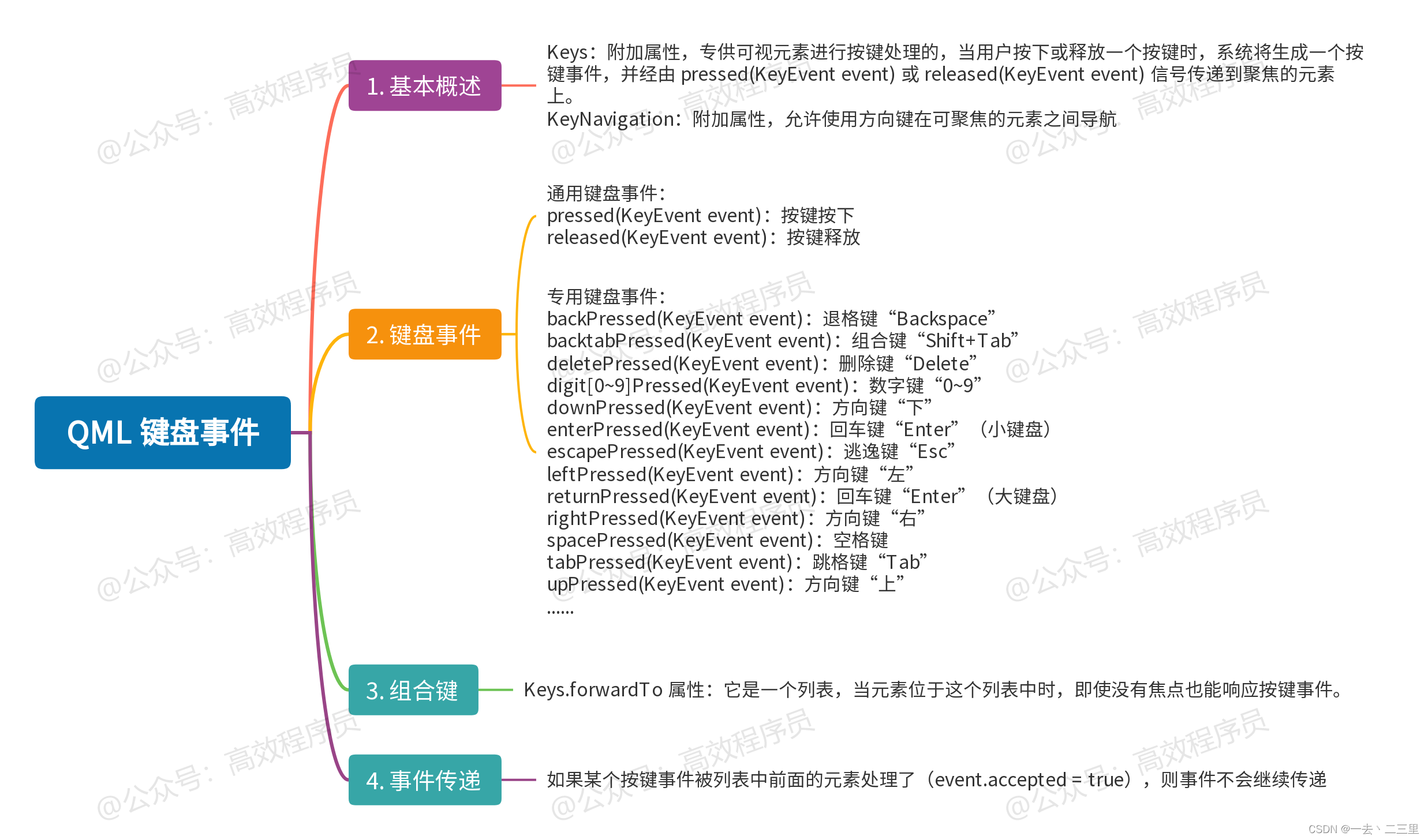

  4. QML 键盘事件
    在这里插入图片描述

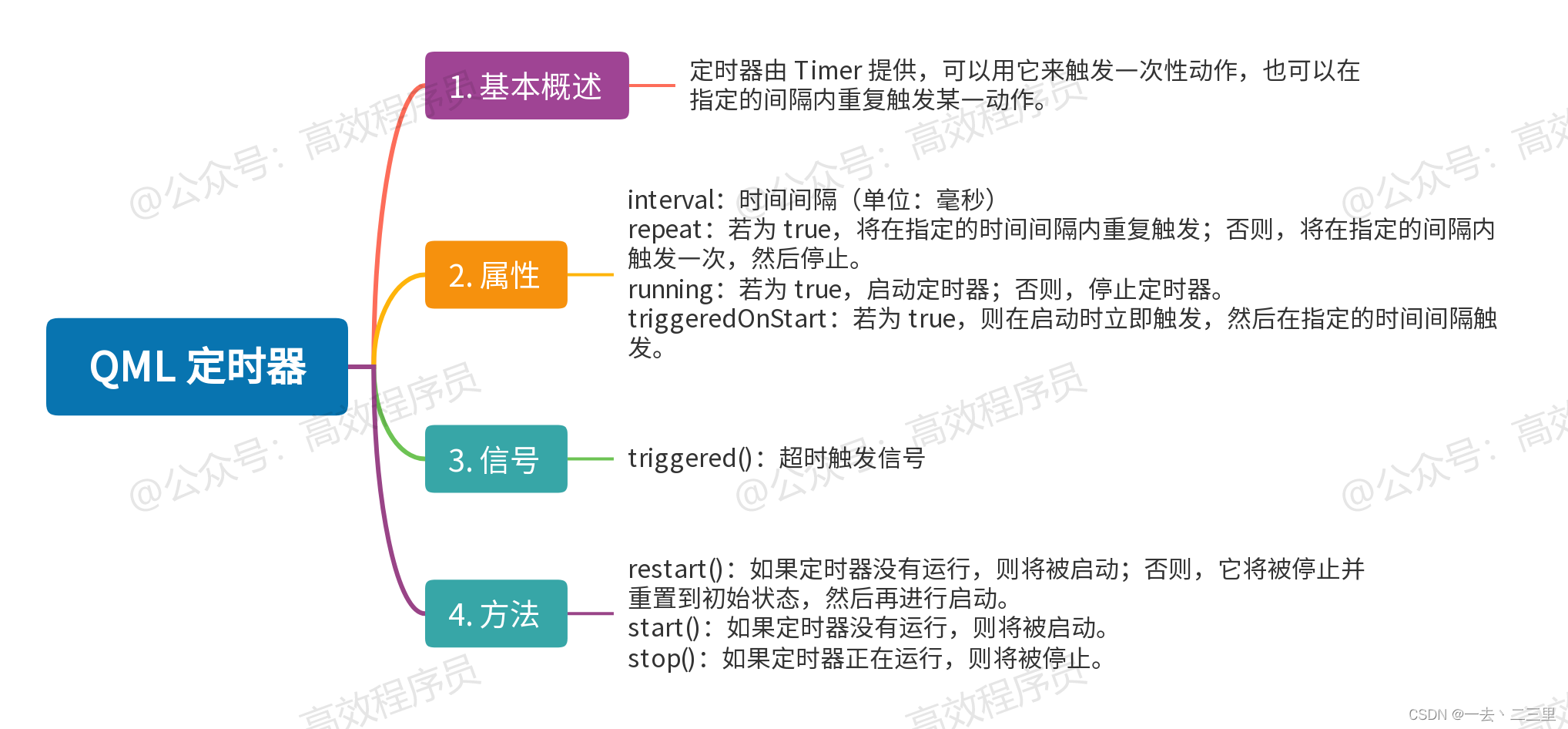

  5. QML 定时器
    在这里插入图片描述

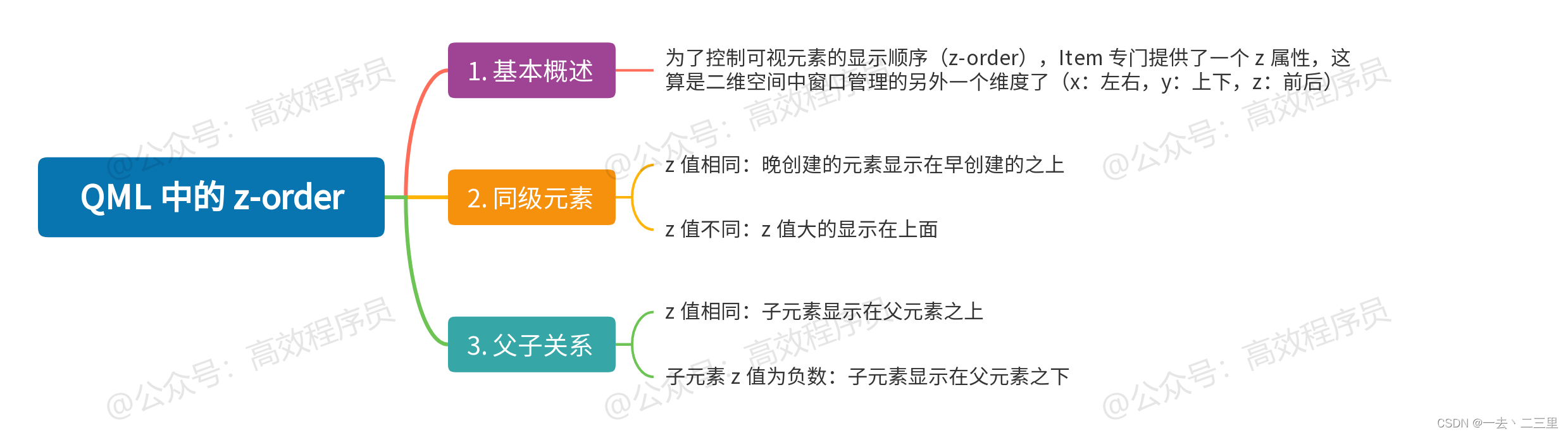

  6. QML 中的 z-order
    在这里插入图片描述

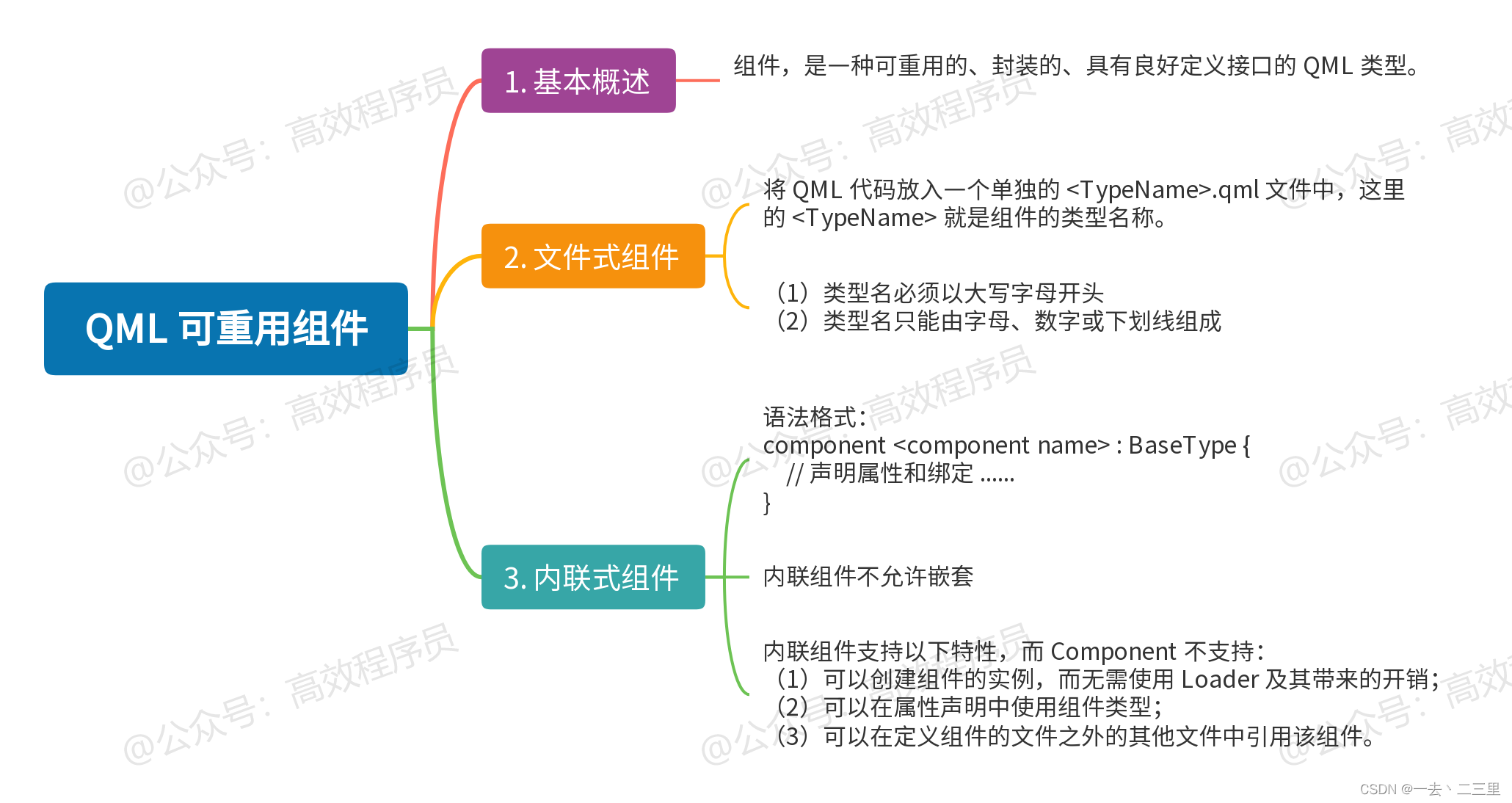

  7. QML 可重用组件
    在这里插入图片描述

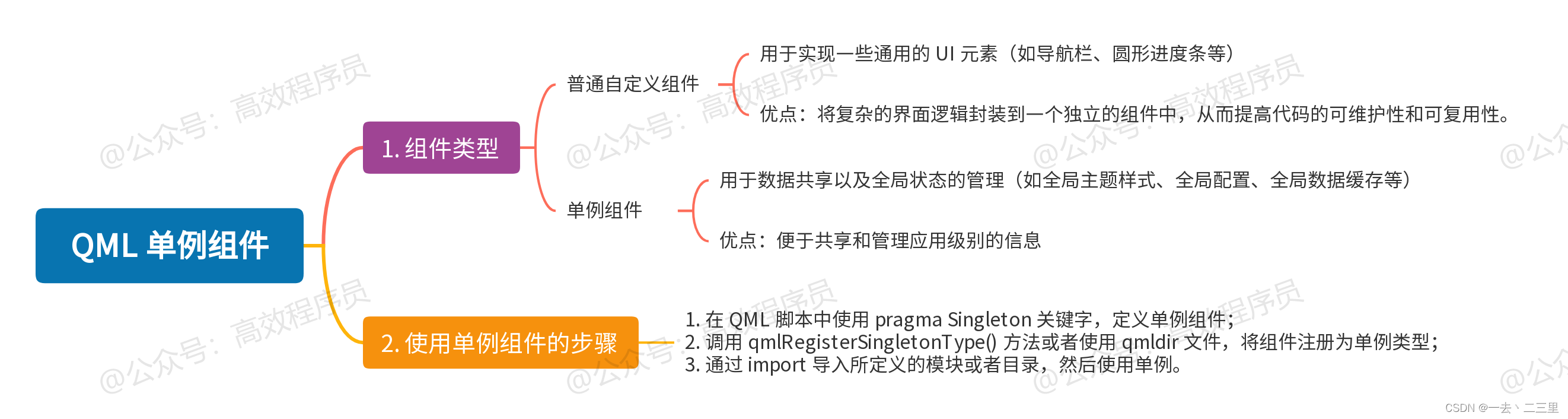

  8. QML 单例组件
    在这里插入图片描述

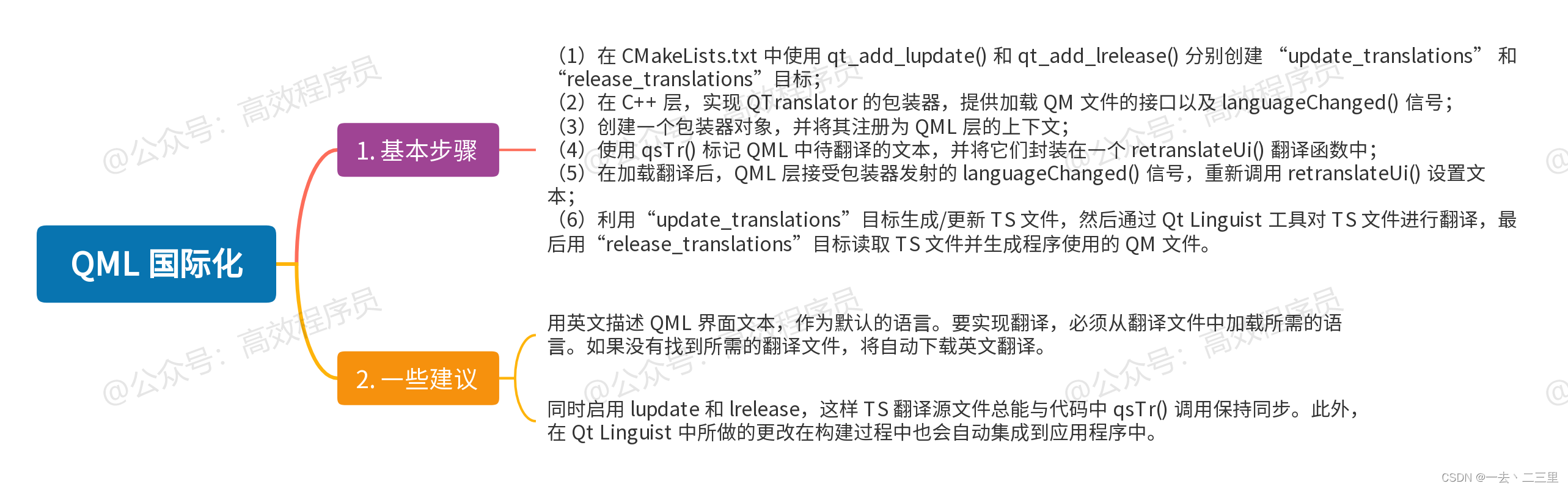

  9. QML 国际化
    在这里插入图片描述

基础元素

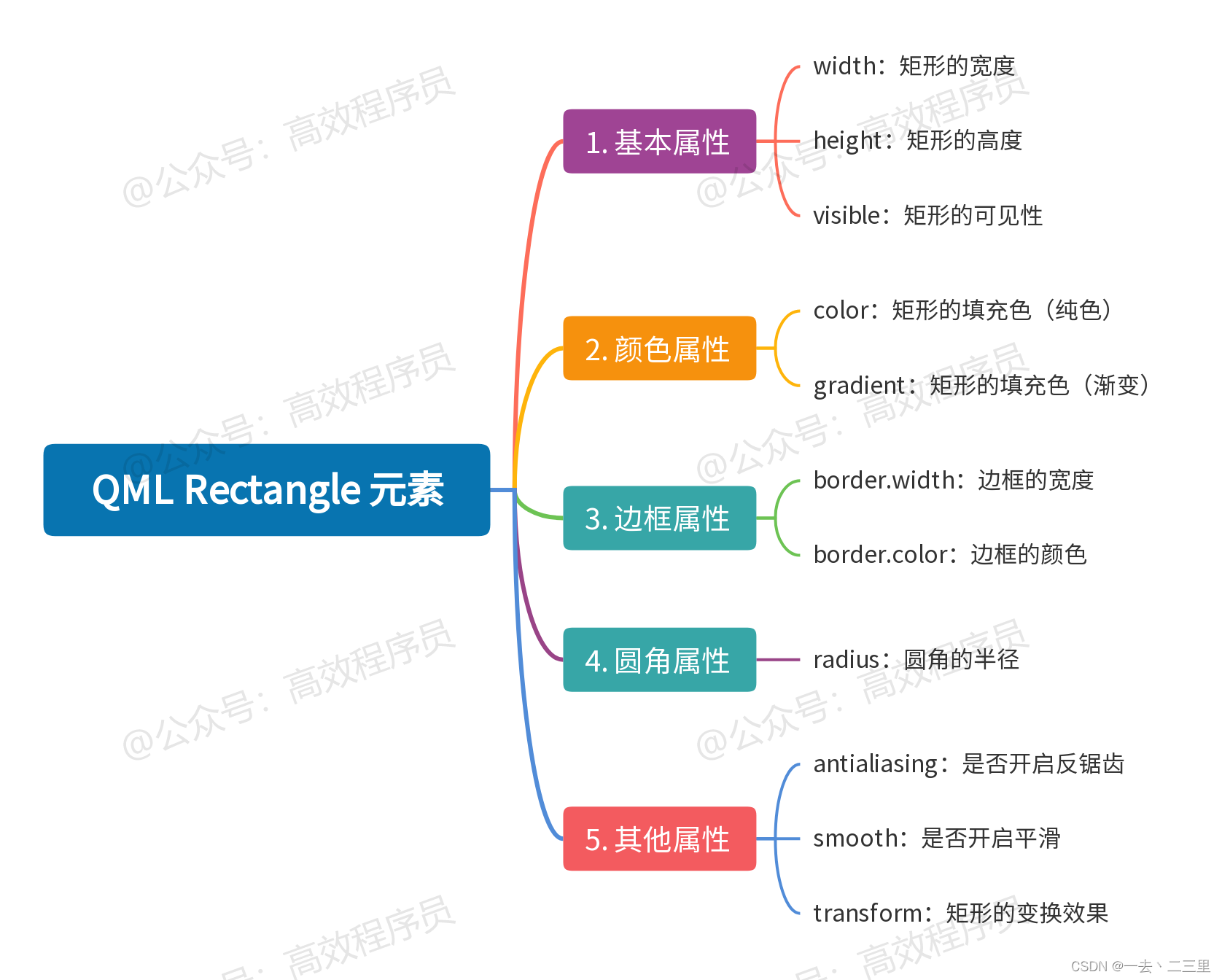

  1. QML Rectangle 元素
    在这里插入图片描述

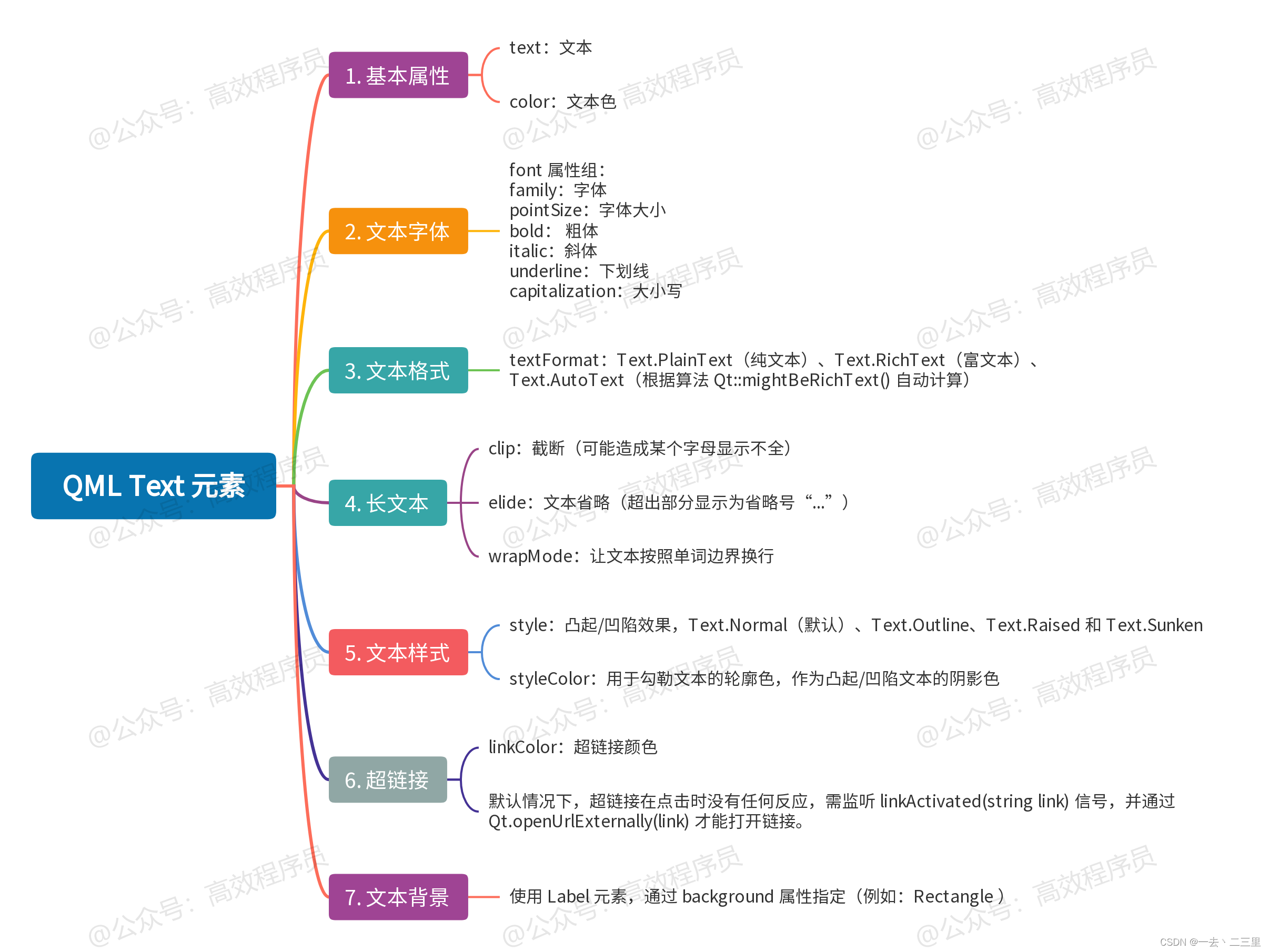

  2. QML Text 元素
    在这里插入图片描述

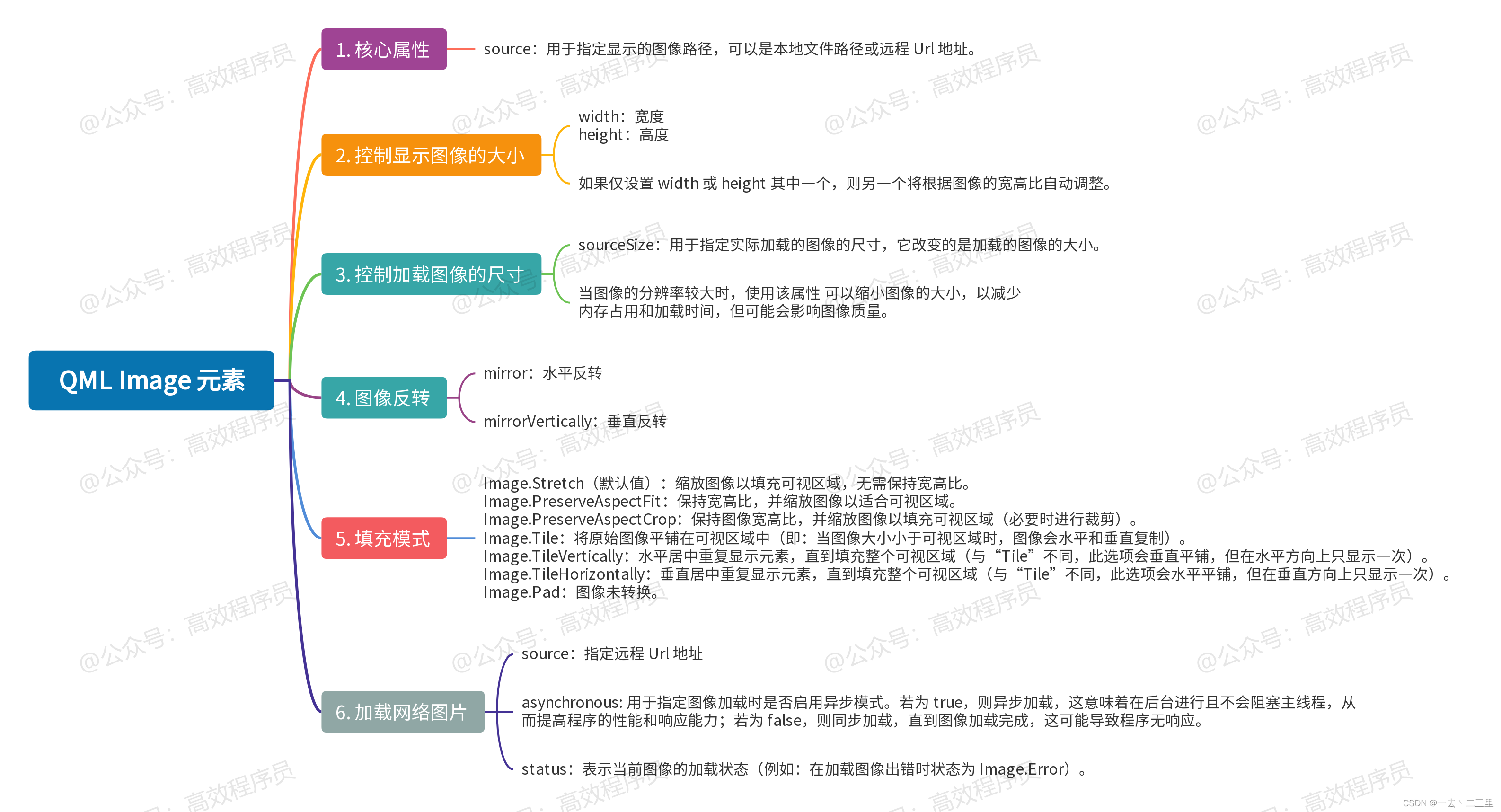

  3. QML Image 元素
    在这里插入图片描述

动画效果

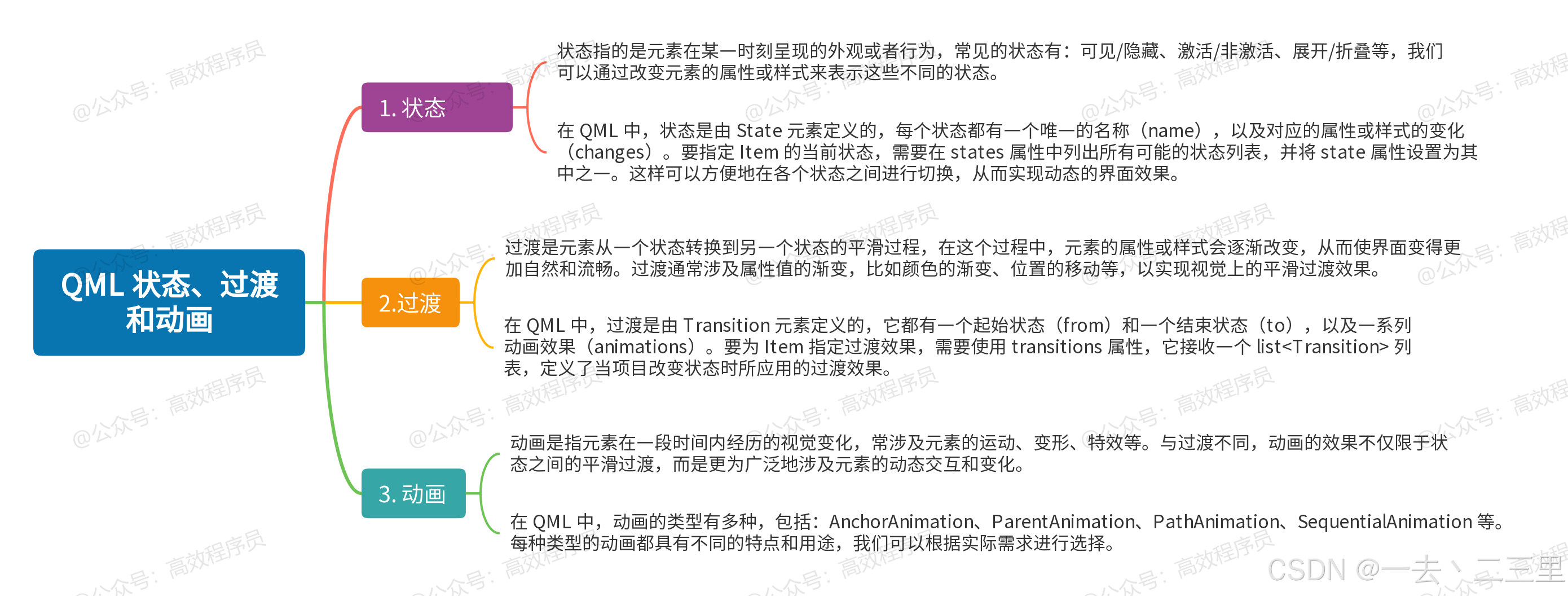

  1. QML 状态、过渡和动画

在这里插入图片描述

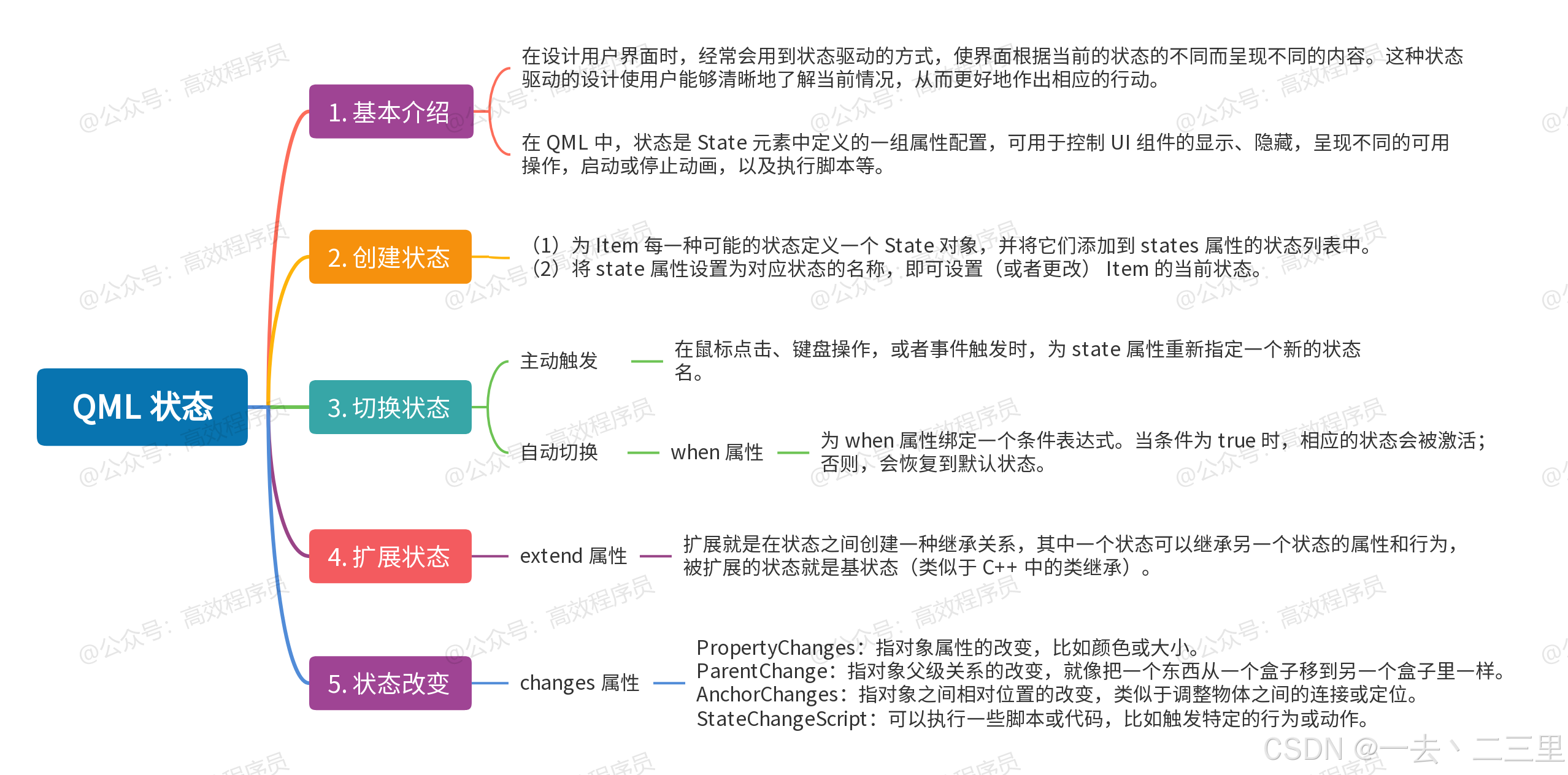

  1. QML 状态

在这里插入图片描述

  1. QML 动画框架

在这里插入图片描述
4. QML 基本动画

在这里插入图片描述

模型视图

  1. QML 模型视图
    在这里插入图片描述

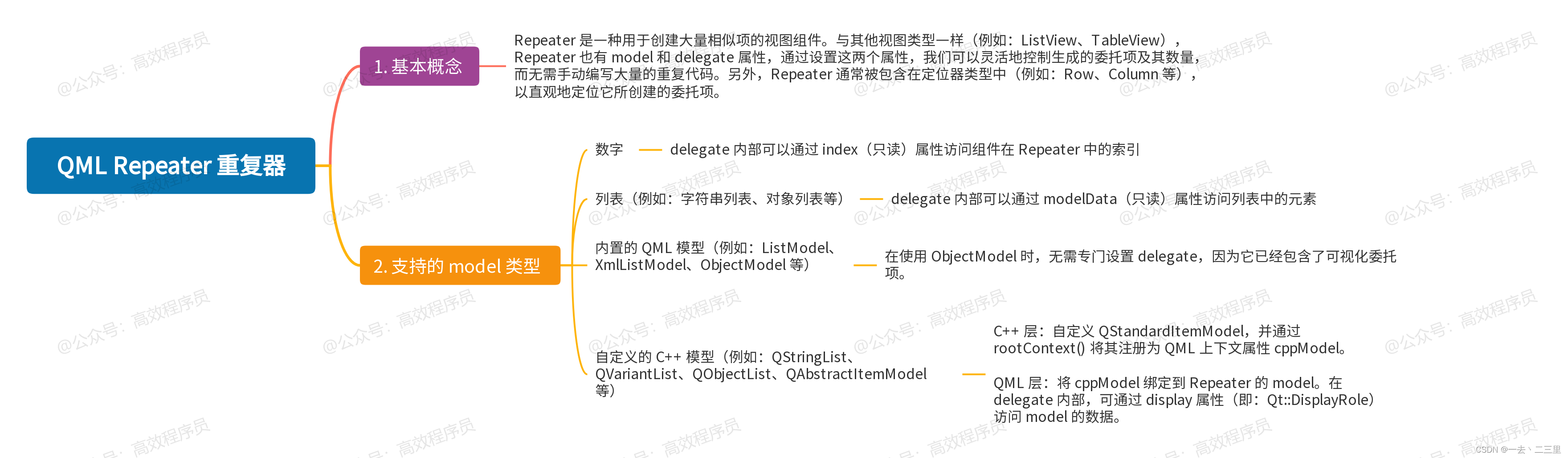

  2. QML Repeater 重复器
    在这里插入图片描述

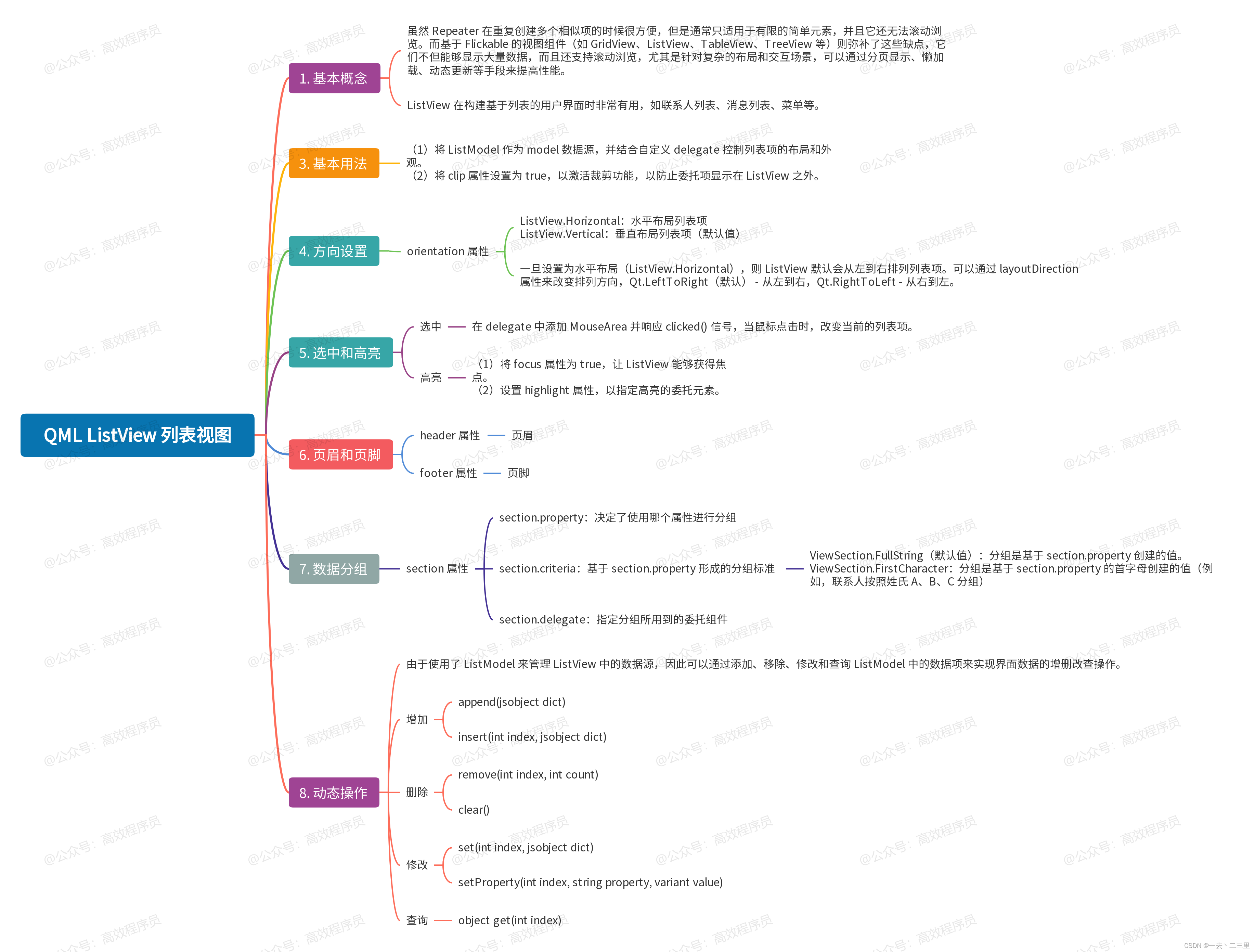

  3. QML ListView 列表视图
    在这里插入图片描述

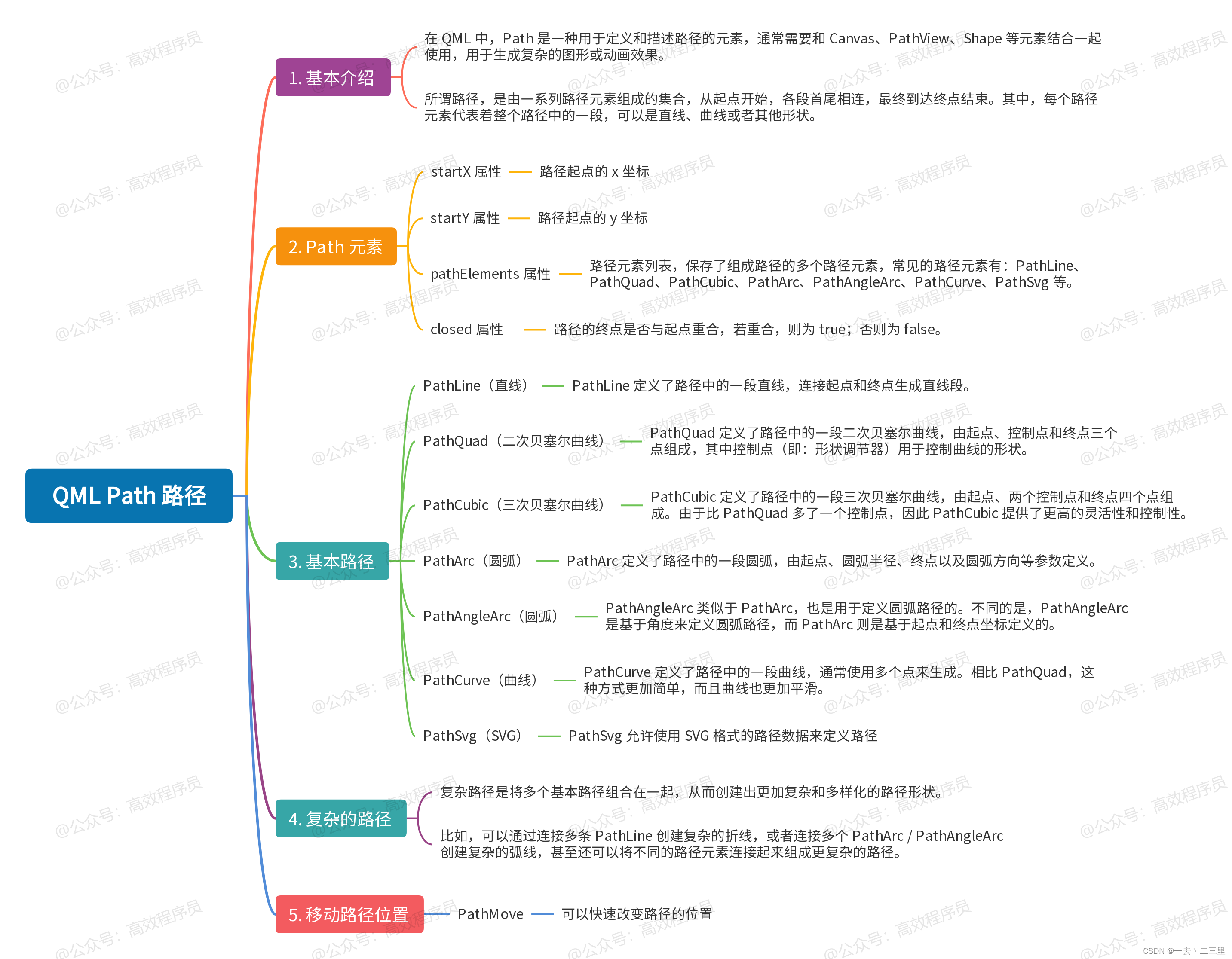

  4. QML Path 路径

在这里插入图片描述

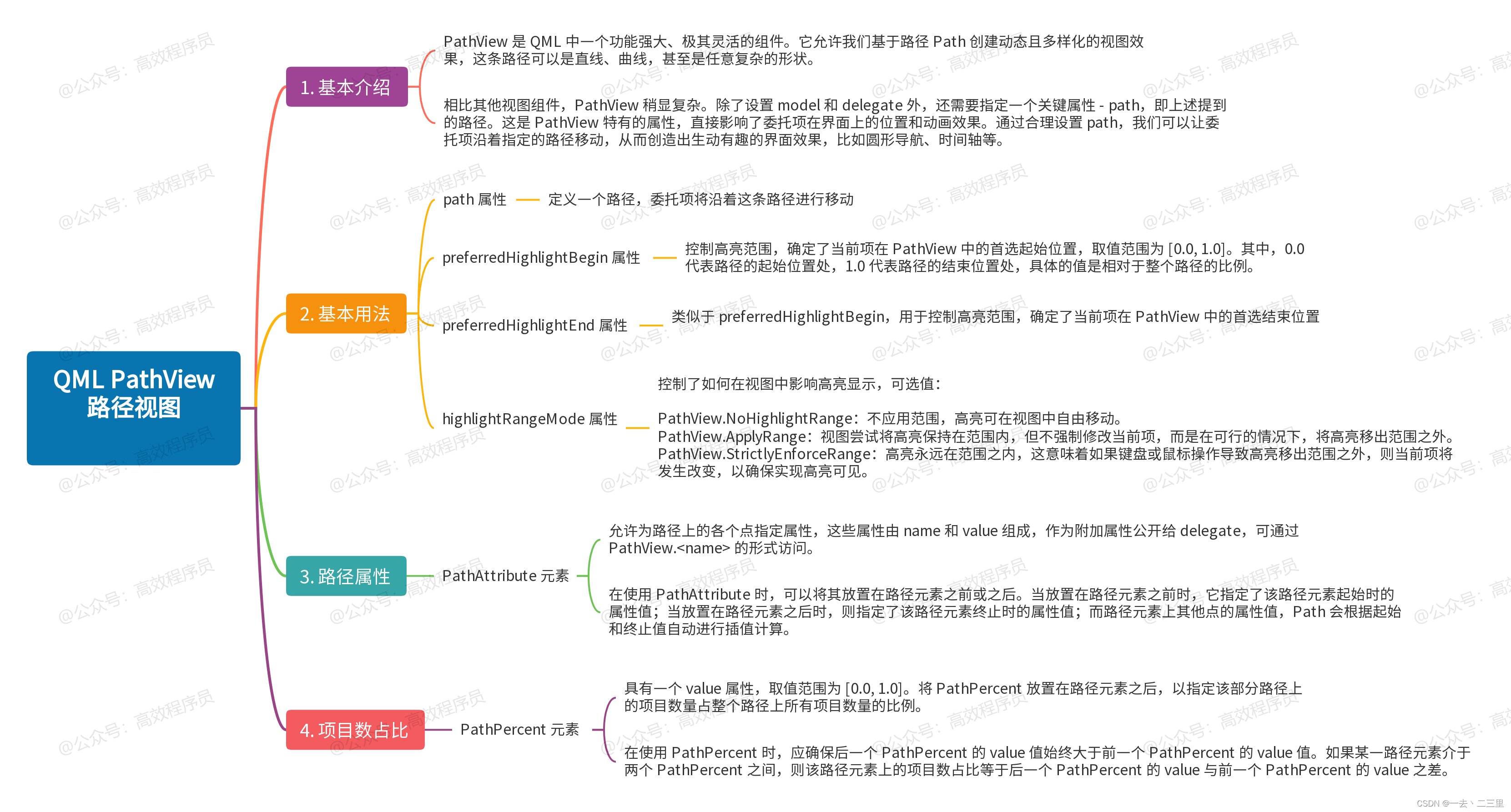

  1. QML PathView 路径视图

在这里插入图片描述

画布与绘图

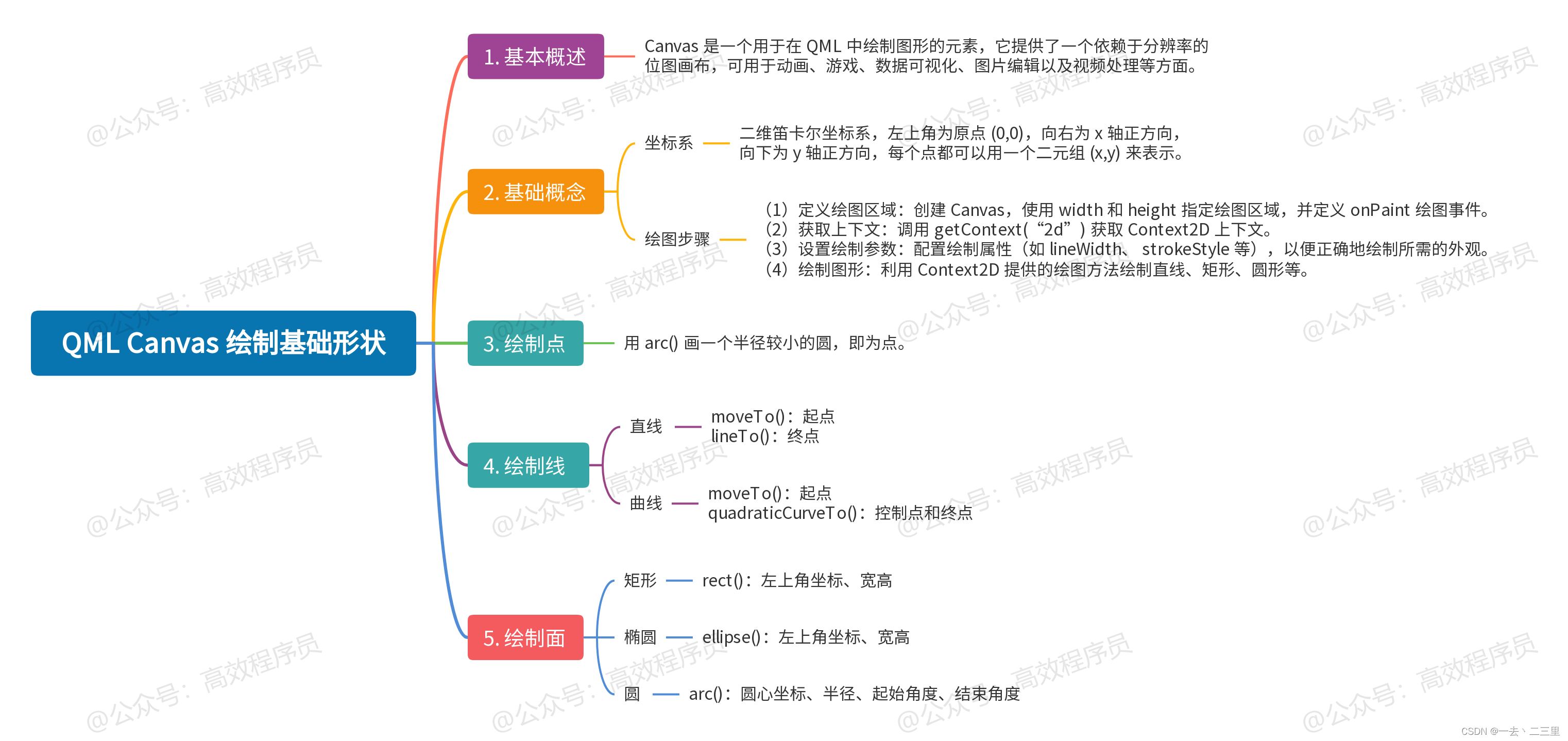

  1. QML Canvas 绘制基础形状
    在这里插入图片描述

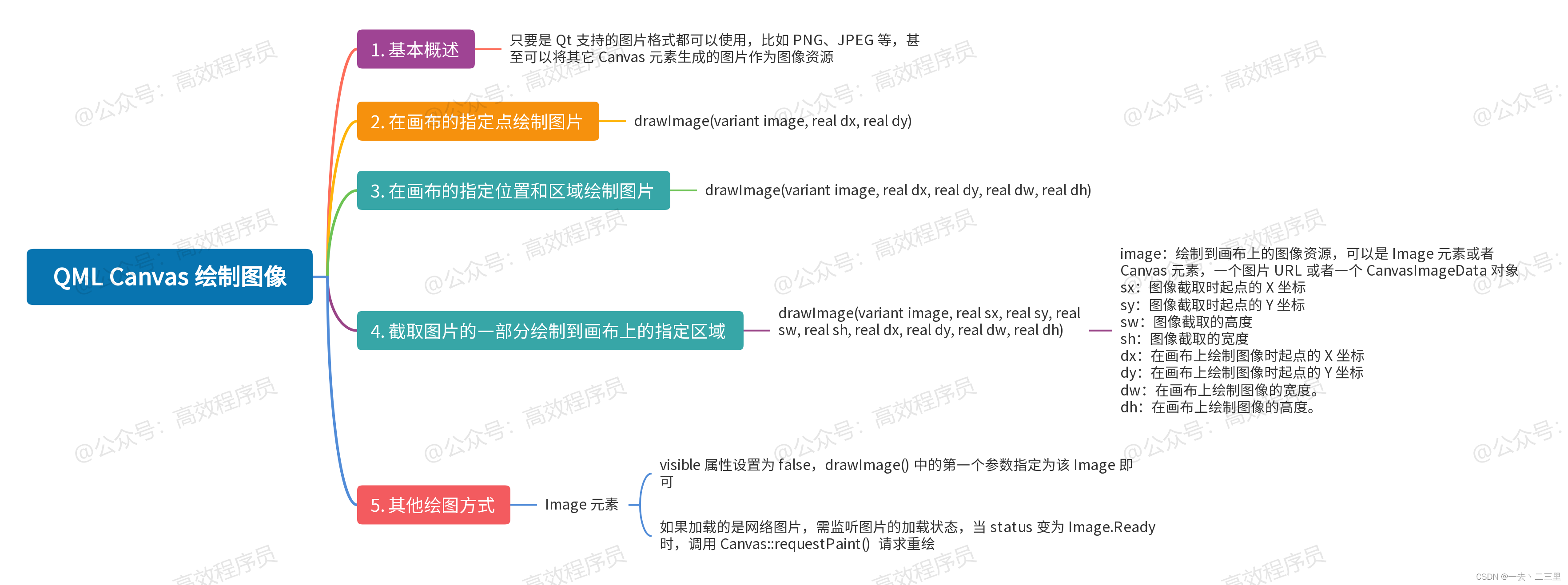

  2. QML Canvas 绘制图像
    在这里插入图片描述

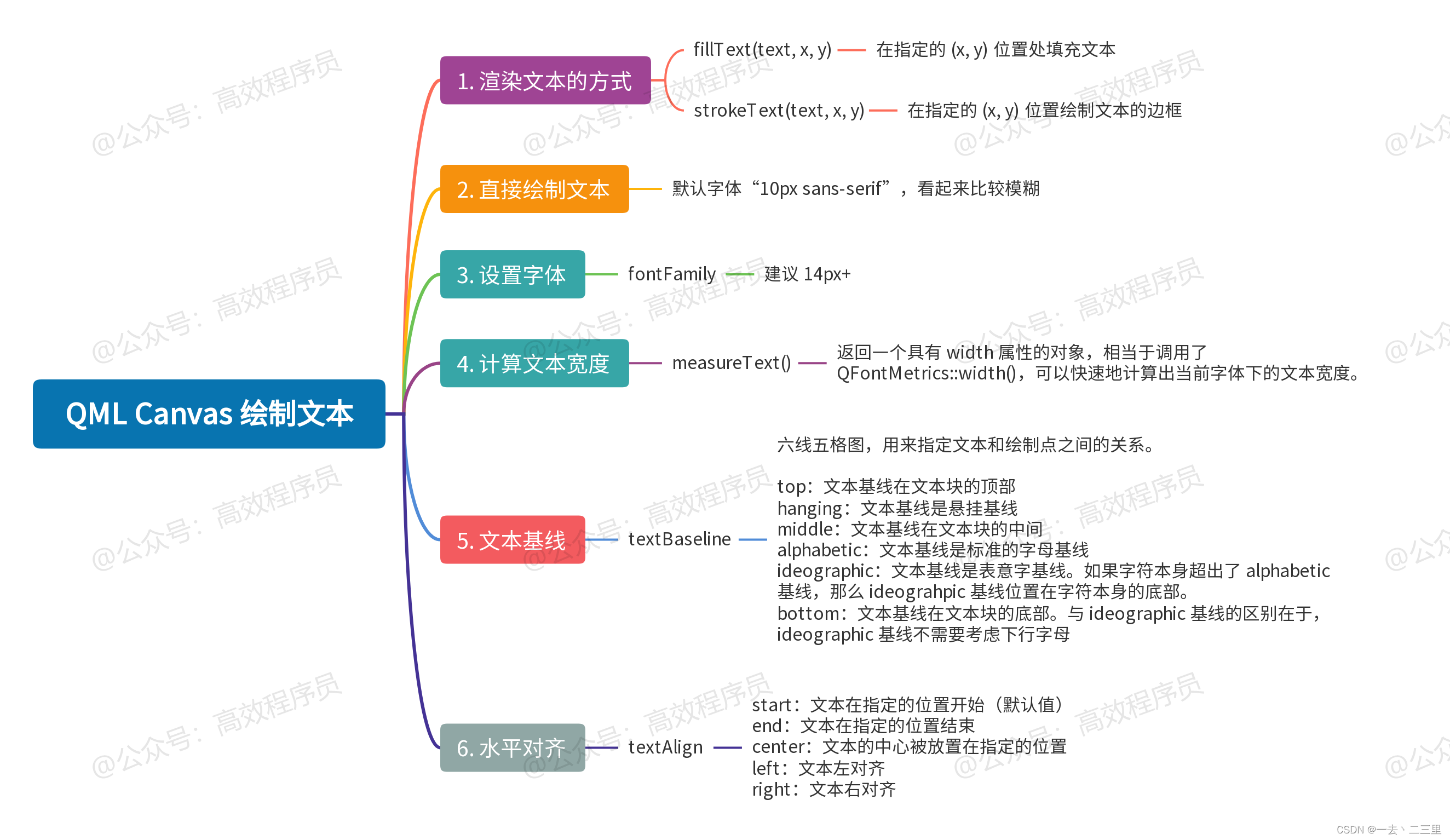

  3. QML Canvas 绘制文本
    在这里插入图片描述

  4. QML Canvas 渐变和阴影
    在这里插入图片描述

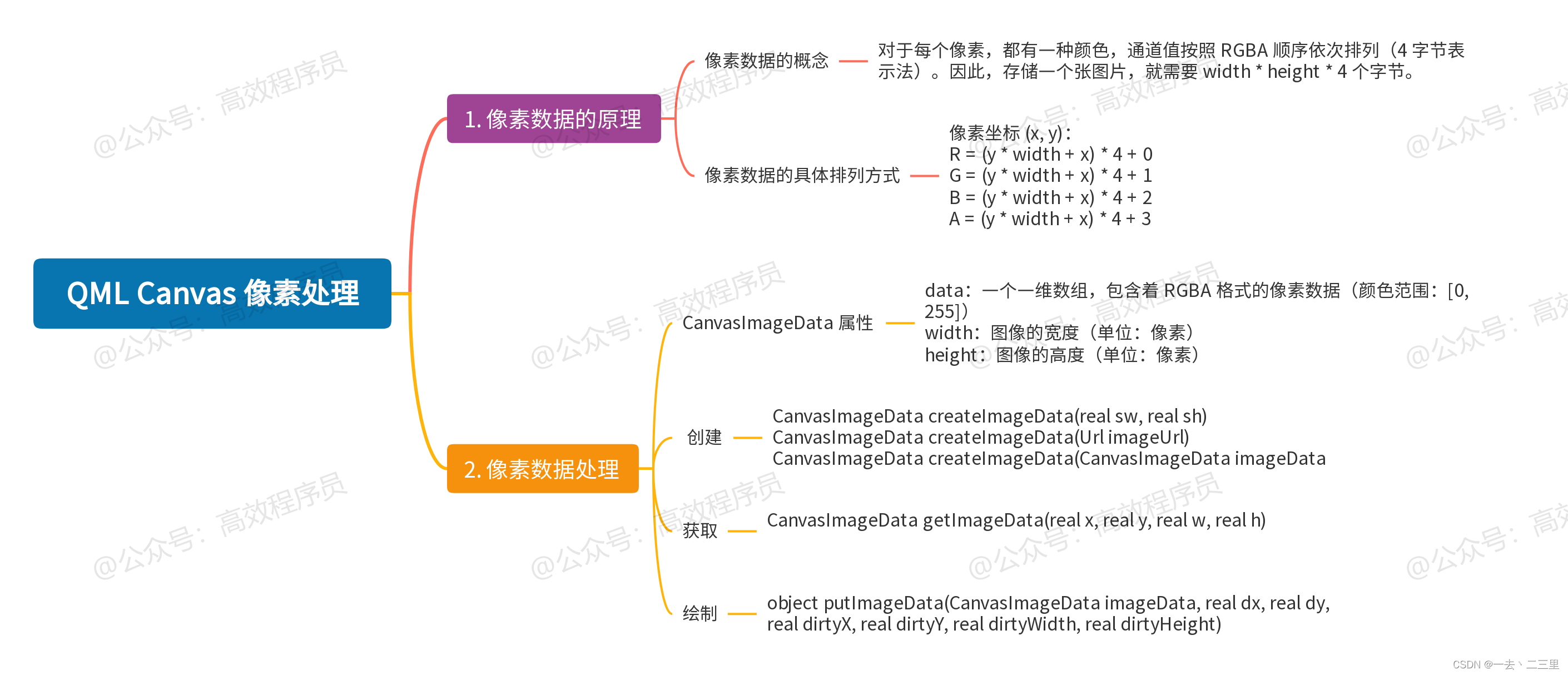

  5. QML Canvas 像素处理
    在这里插入图片描述

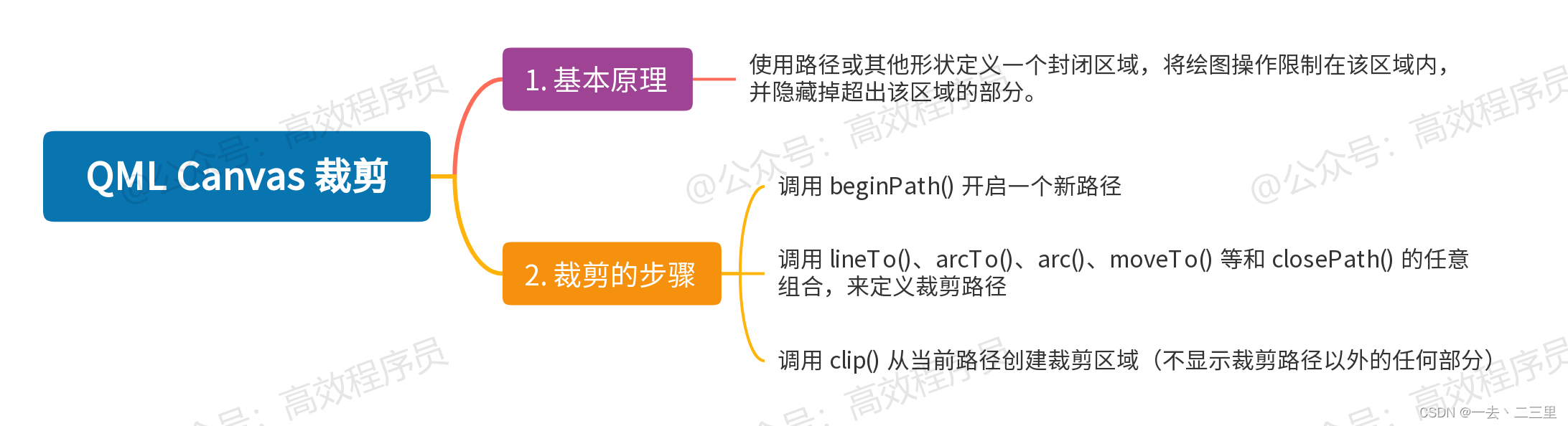

  6. QML Canvas 裁剪
    在这里插入图片描述

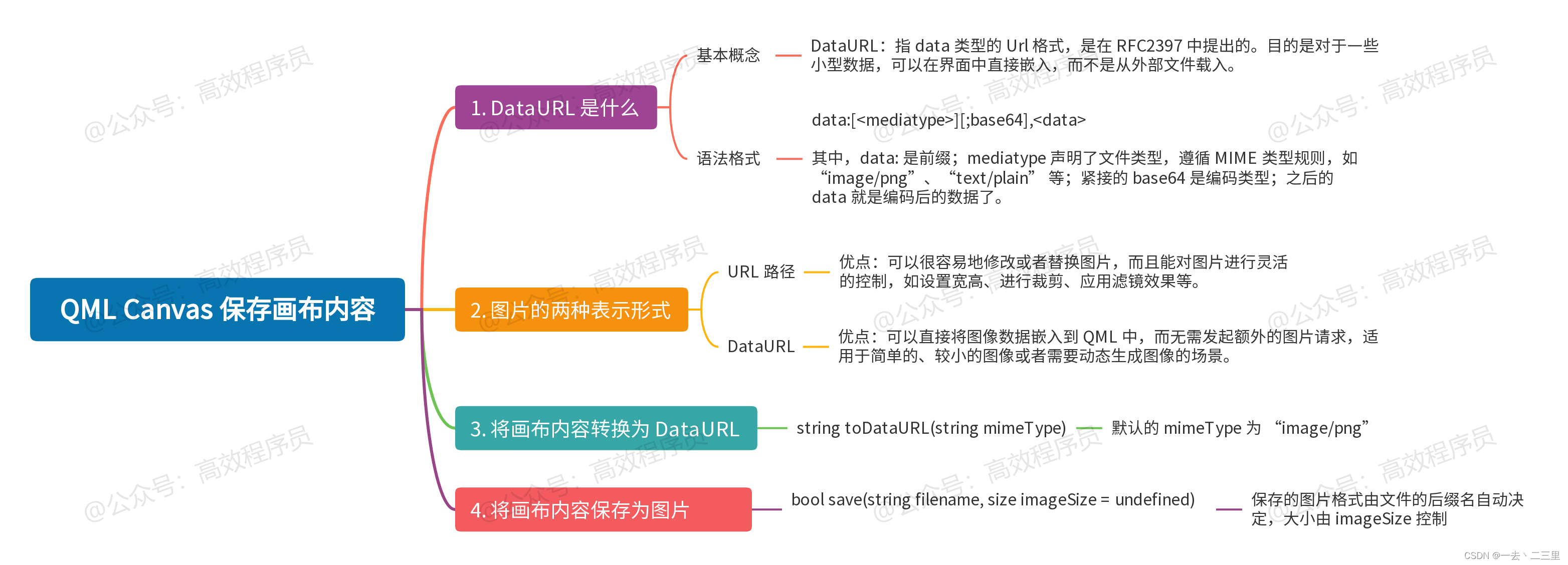

  7. QML Canvas 保存画布内容
    在这里插入图片描述

  8. QML Canvas 几何变换（平移/旋转/缩放）
    在这里插入图片描述

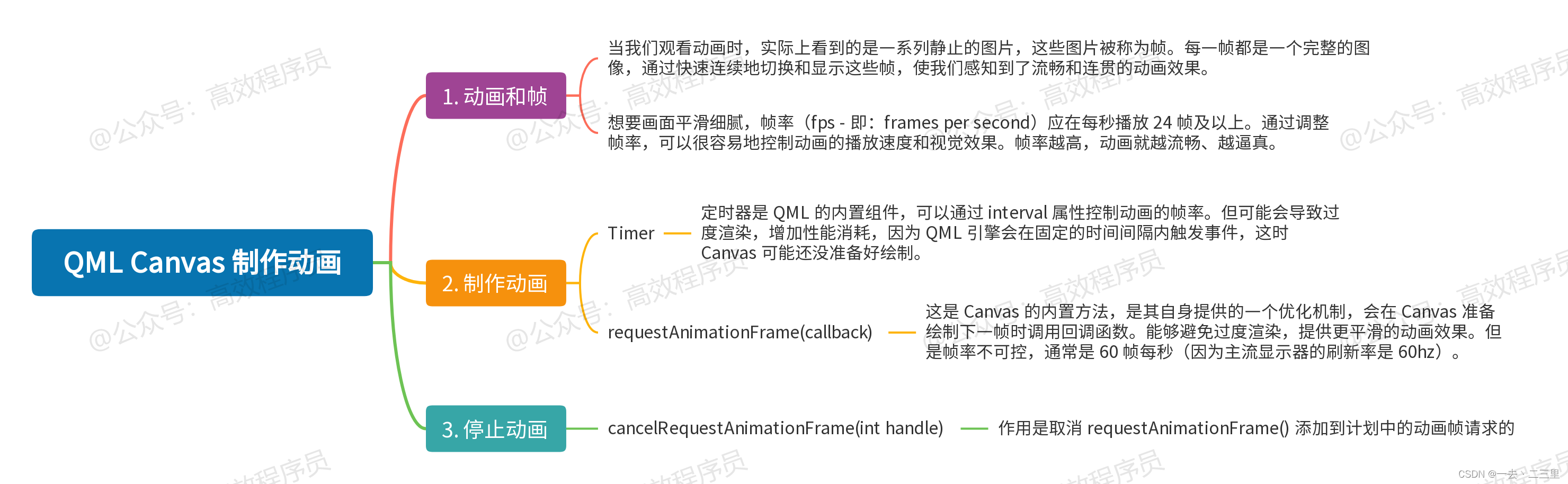

  9. QML Canvas 制作动画
    在这里插入图片描述

数据存储

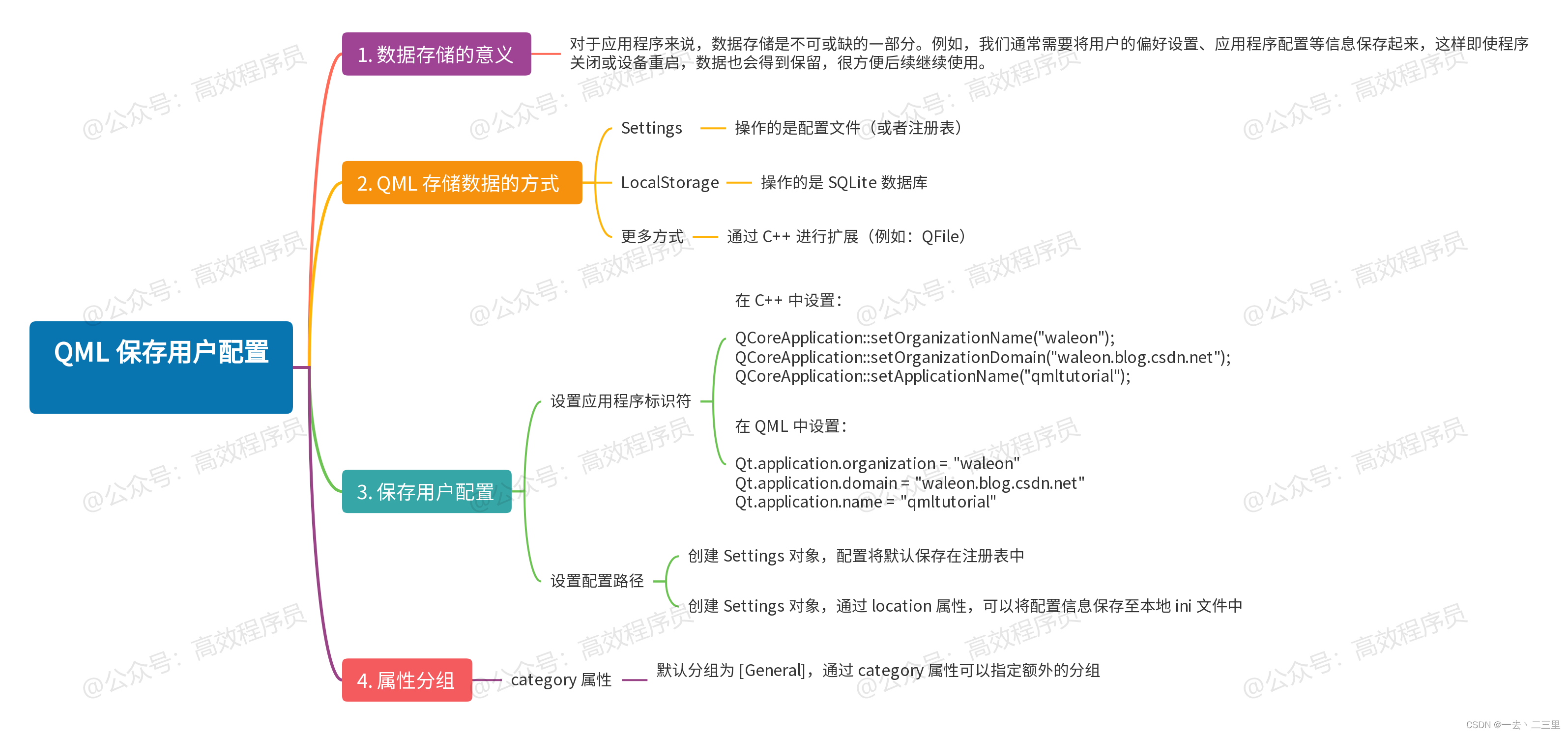

  1. QML 保存用户配置
    在这里插入图片描述

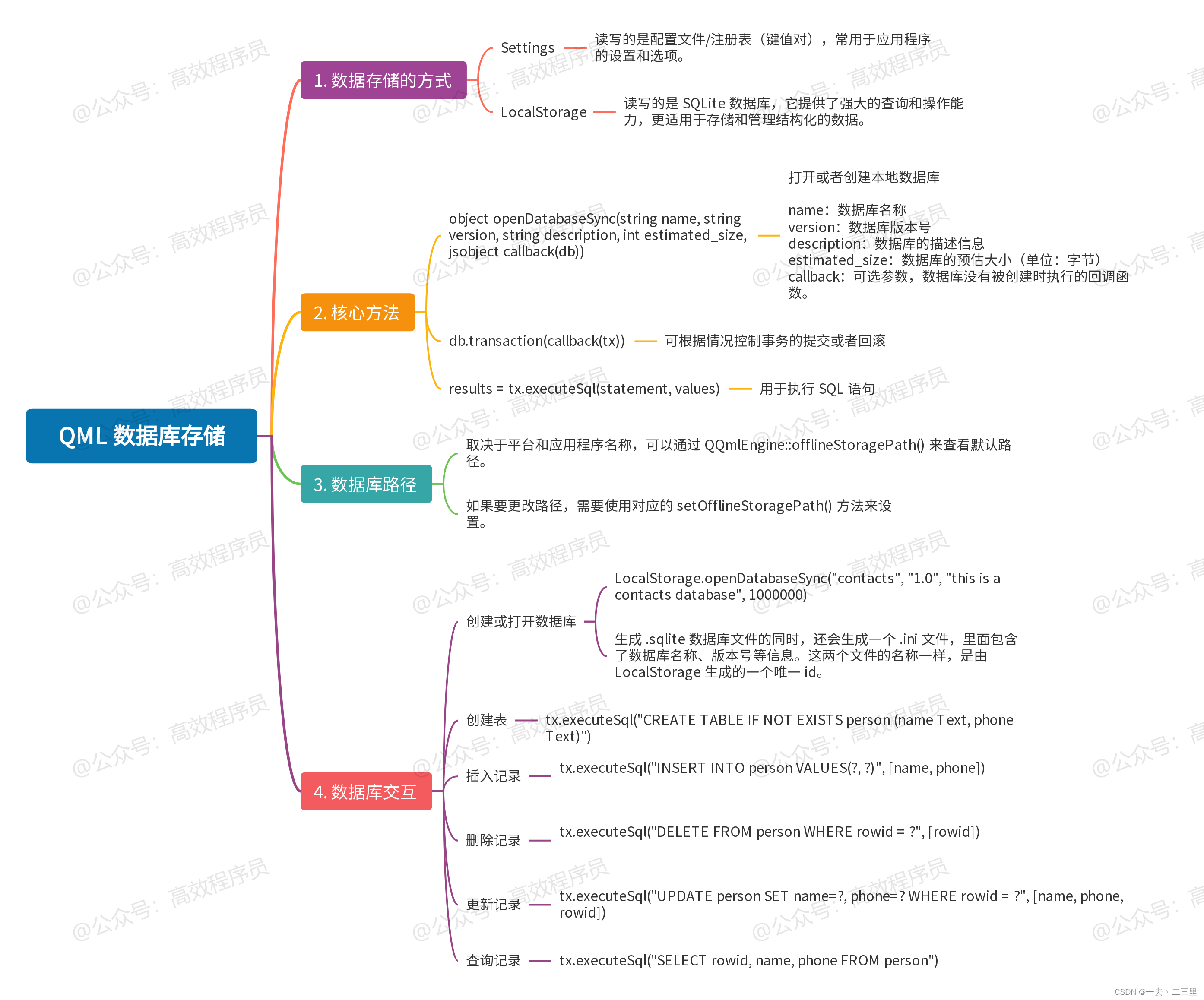

  2. QML 数据库存储
    在这里插入图片描述

网络编程

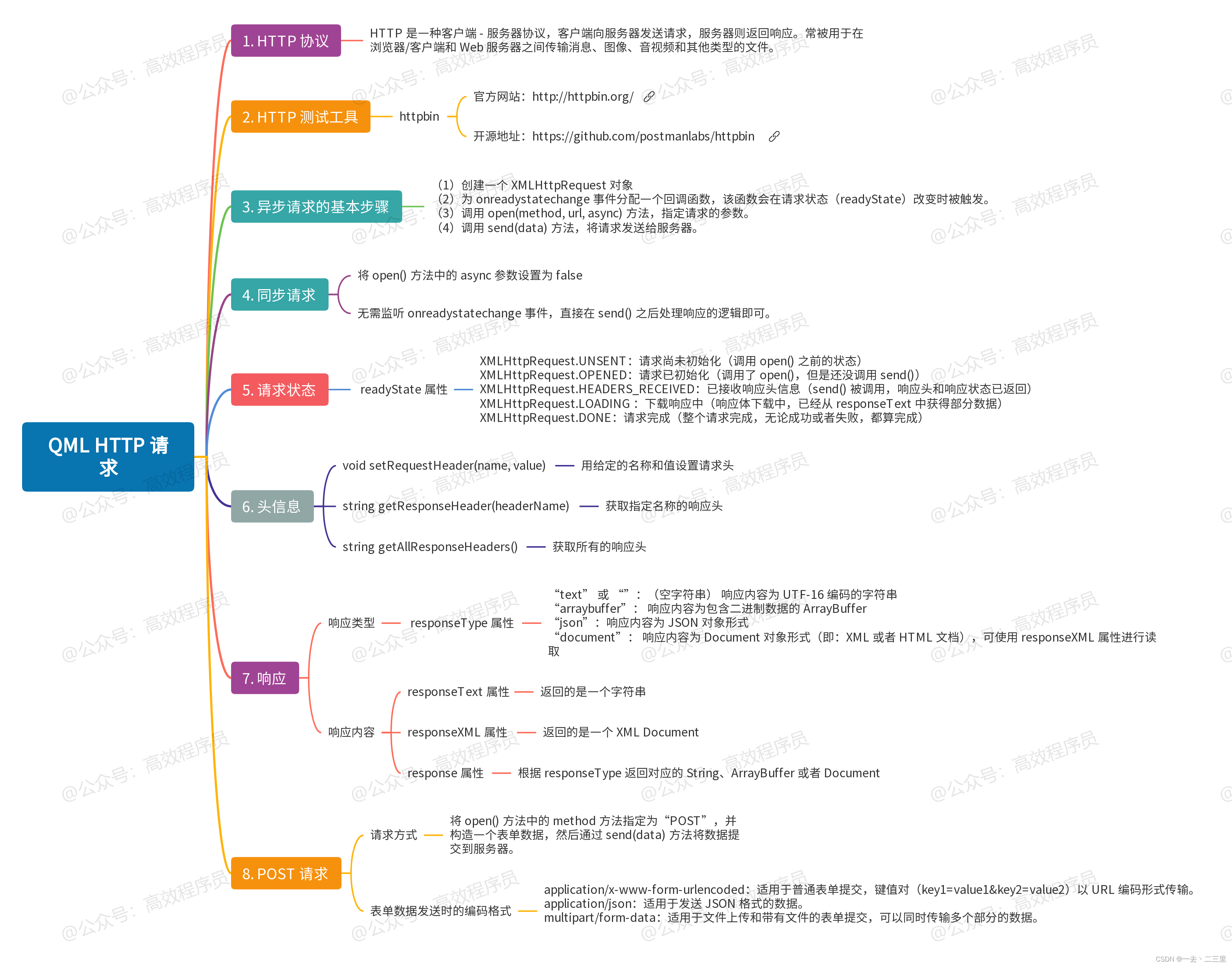

  1. QML HTTP 请求
    在这里插入图片描述

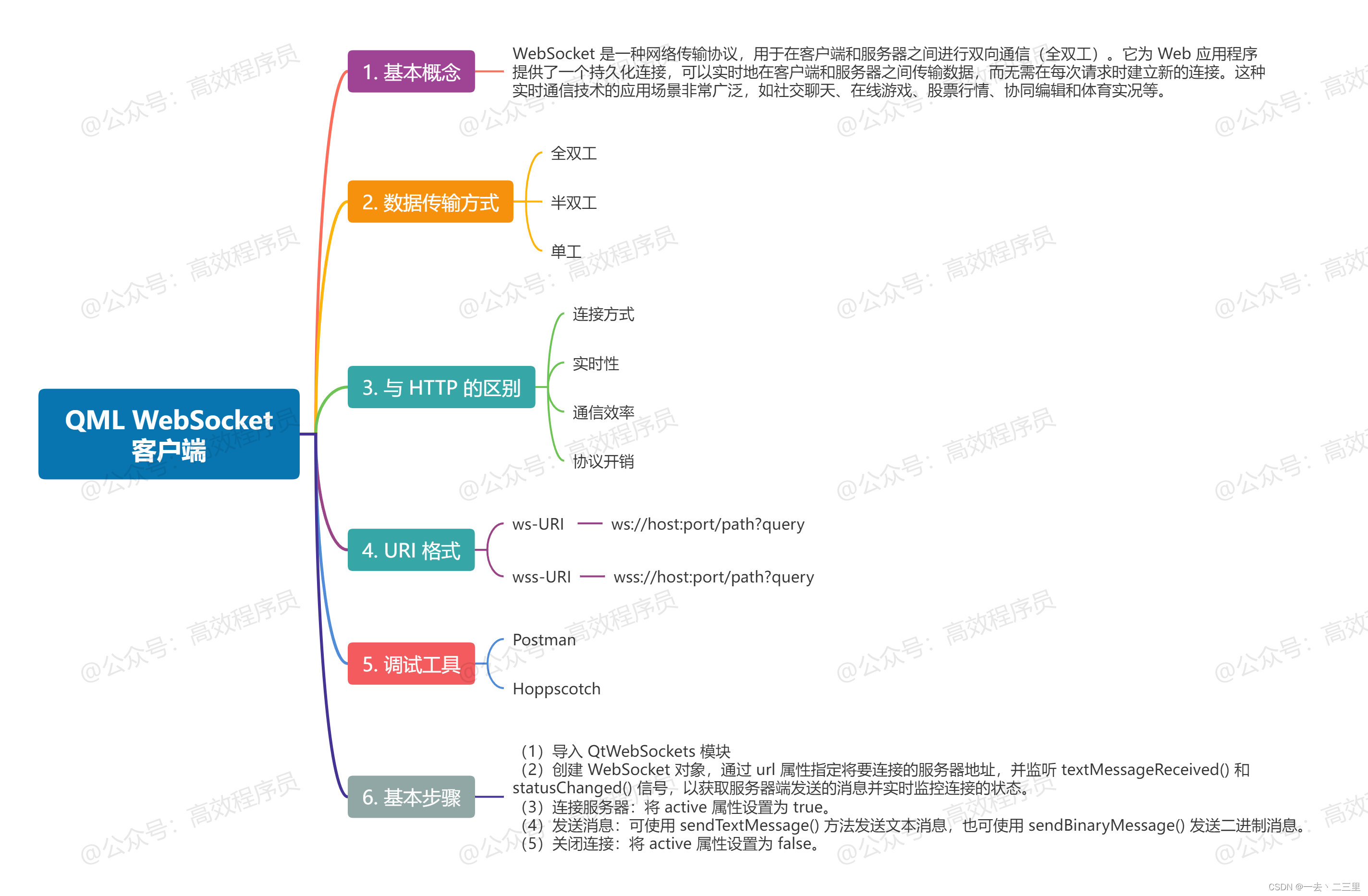

  2. QML WebSocket 客户端
    在这里插入图片描述

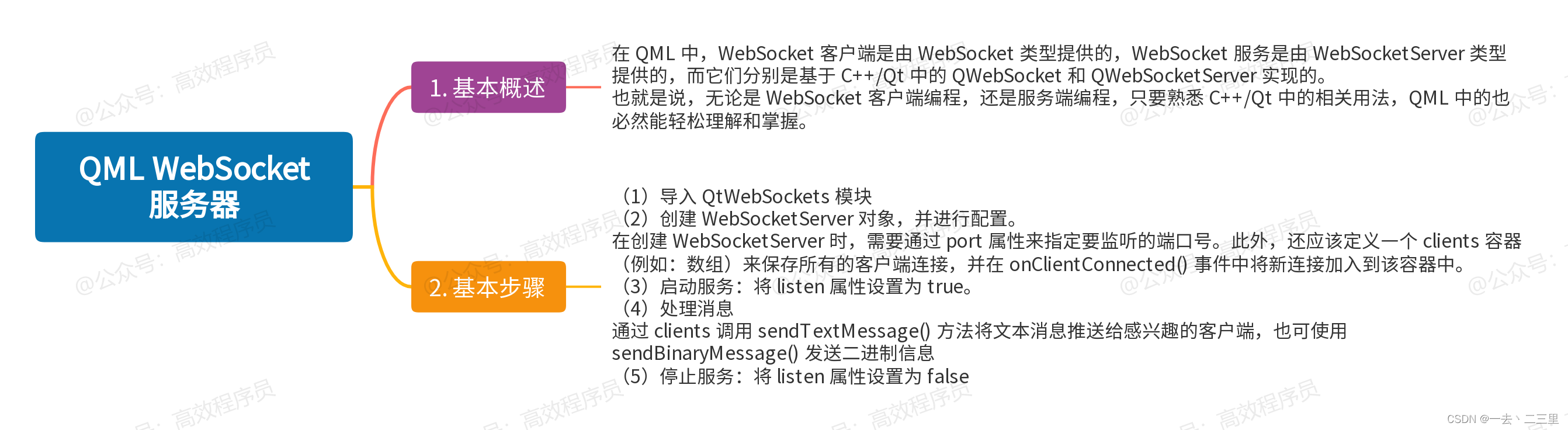

  3. QML WebSocket 服务器
    在这里插入图片描述

Web 开发

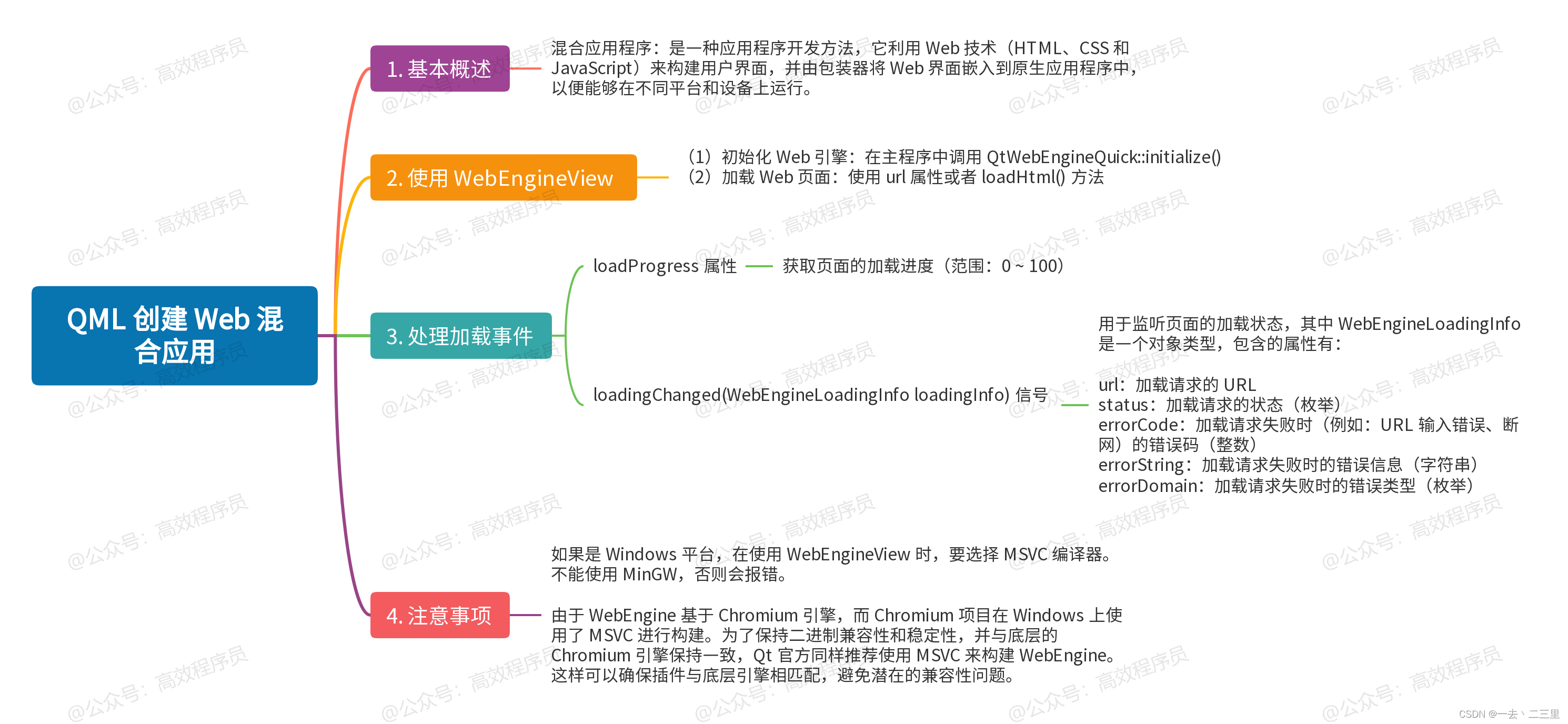

  1. QML 创建 Web 混合应用
    在这里插入图片描述

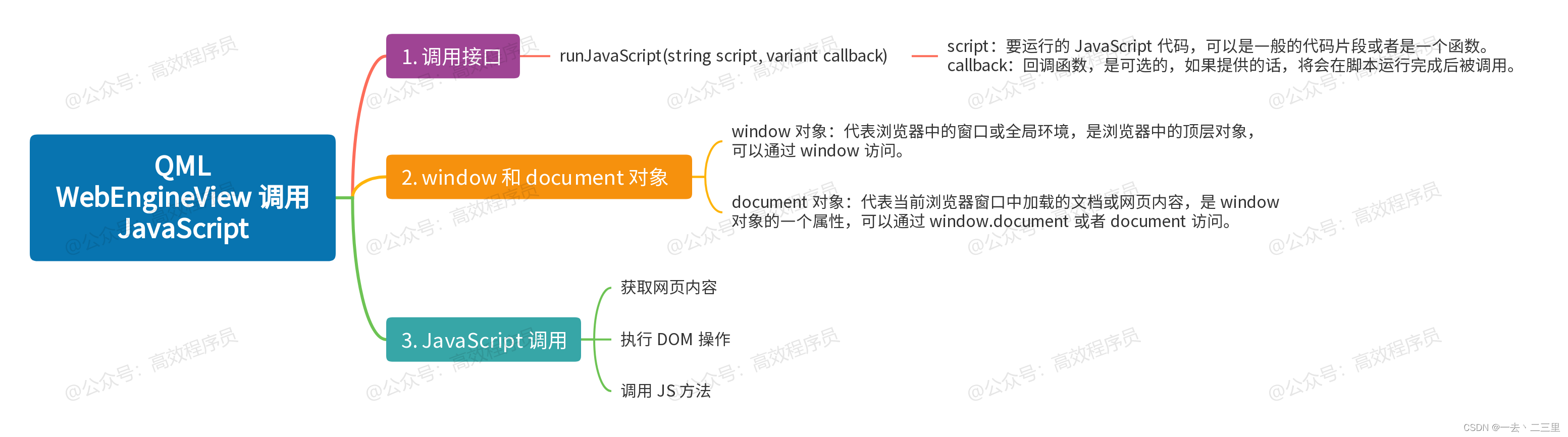

  2. QML WebEngineView 调用 JavaScript

在这里插入图片描述

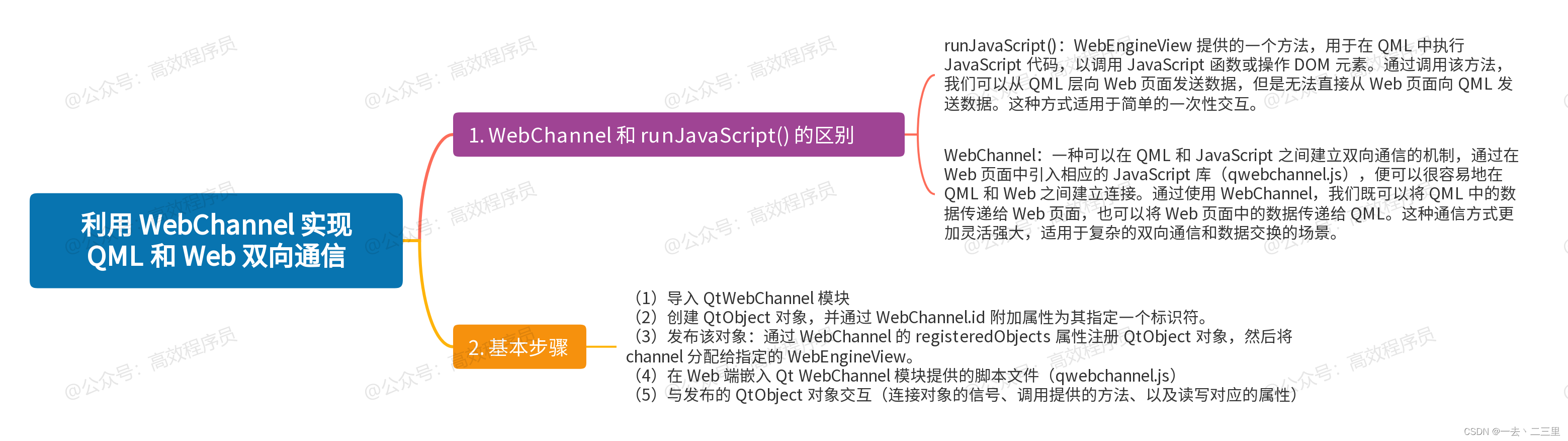

  1. 利用 WebChannel 实现 QML 和 Web 双向通信

在这里插入图片描述

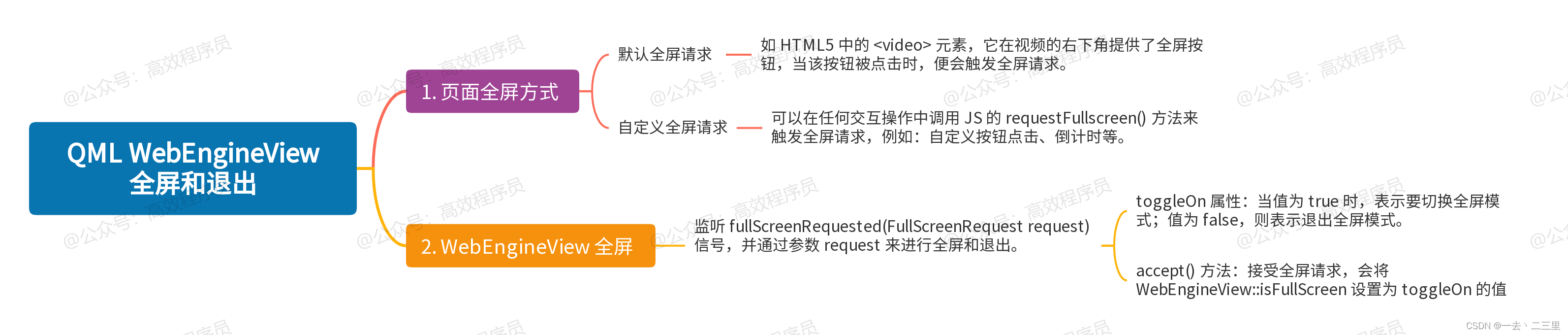

  1. QML WebEngineView 全屏和退出

在这里插入图片描述

更多干货分享，请关注我的微信公众号【高效程序员】，有趣、好玩、靠谱！
