之前我们说过osm格式文件拥有四个主要元素：其中包括node、way、relation和tag。

那么从osm格式文件映射到net文件中，必然会存在一些对应关系。

1.首先我们来看一下关于节点node上的对应关系。在sumo的net文件中，并不存在node元素，其对应存在的是junction（路口）。

从一个实际例子入手：

.osm格式文件：

.net.xml文件:

我们可以发现：

1.节点编号没变，这说明原本的node元素映射到net文件中时，变为了junction元素。

2.但是原本在.osm格式文件中的经纬度坐标在.net.xml文件中变成了XY坐标

查询之后了解到了原因：SUMO中采用的是笛卡尔坐标，如果原始路网未使用笛卡尔坐标和/或度量坐标，则在导入时，netconvert会投影网络，而在上一节我们了解过，osm路网中采用的是大地地理坐标。

2.其次再来看一下osm格式文件中的way元素对应成了什么。

答案是edge。

从一个实际例子入手：

.osm格式文件：

.net.xml文件:

我们可以发现：

1.映射到net文件中时，way与edge的ID几乎是一样的，但是#后面出现的数字代表了什么？

这是由于sumo生成net文件时，会自动将路段进行打断，分成第0段，第1段，第2段……

而osm格式文件本身的道路是没有打断过，这也解释了为什么从openstreetmap中一开始得到的路网，会超出用户想要的边界之外了。因为没有打断，所以你明明只截了一部分，但它就是会把这条路都下载给你……

‘#0’：路网文件通过节点将道路打断后，对该道路上的各条路段进行编号

3.接着看relation：

我反反复复看net文件也没找到一个完全对的上的元素，只有connection（道路转向设置）从定义上来说在一定程度上也展现了路段之间的关系，然而真的对比起来又会发现毫无关系……（如果对这点有研究的小伙伴欢迎和我讨论~）

从一个实际例子入手：

.osm格式文件：

.net.xml文件:

从关系上看两种格式文件：两者描述的关系并不一致！

考虑原因：.osm文件描述地图中路段、节点等元素的关系，从而反映地理信息相关关系。 .net.xml文件映射到SUMO当中时，地理信息全部消失，因此其只展现道路转向，车道连接的关系信息。

tag（标签）信息在.net.xml文件也随之消失，所以后面我就不介绍tag了。

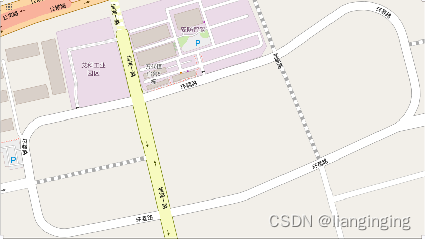

4.那么我们用openstreetmap和sumo里的图进行对比看看：

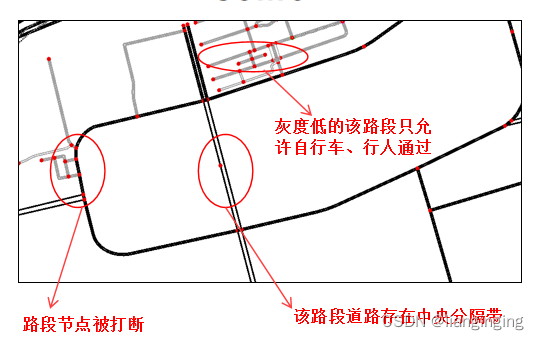

从节点上看：节点已被全部打断，并用红色点进行表示

从路段上看：

1.建筑物的边界线消失(但这只是在路网文件中没有，因为我之前导入过地形文件，所以在仿真文件中存在)

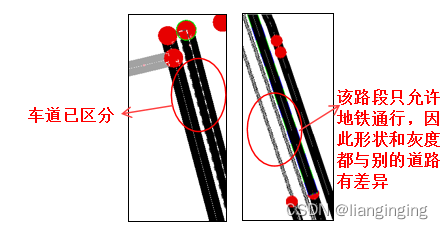

2.路段上的车道已区分好

3.中央分隔带的道路在路网中被隔开

4.根据路网中道路的不同服务类型，通过形状、灰度进行划分
