CST建模方式

• 在working plane上的建模

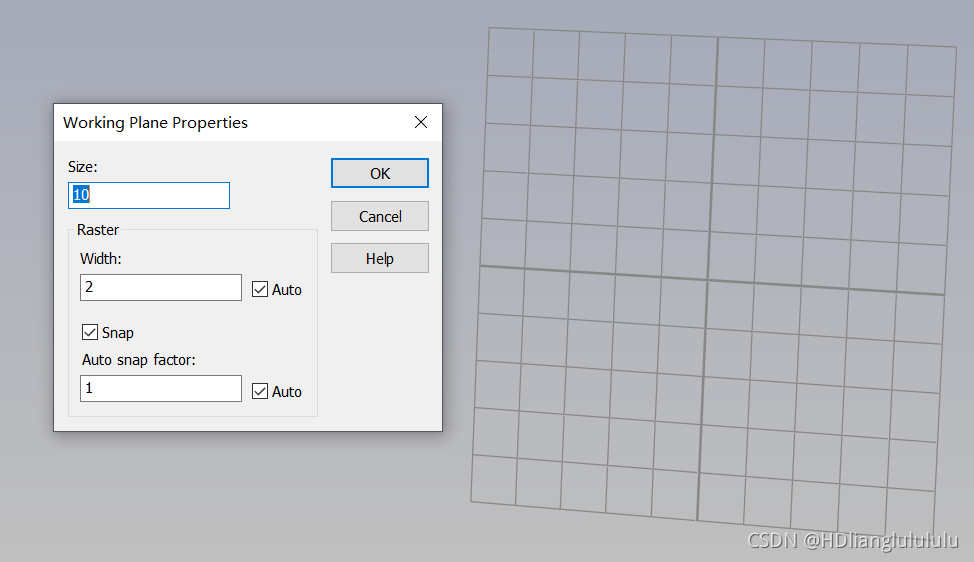

         鼠标双击working plane，拉伸实现；或者在working plane上进行准确微调，步骤：working plane working plane properties 下设计；其中，size指工作面的大小，width是光栅每格的宽度（最小单元），auto是自动光栅宽度调整模式，snap是捕捉到格栅点，即在工作平面找点的准确性。

2. 逐步输入性建模

• 选择建模的shape，比如圆柱体。

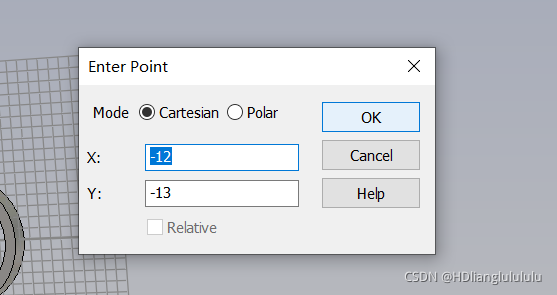

• 在键盘上点击Tab键，会出现输入坐标点。

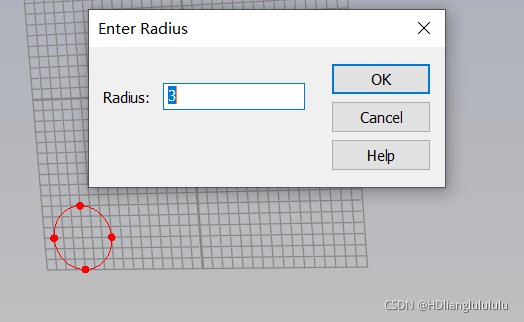

• 继续点击Tab键，出现输入半径框。





3.输入精确的坐标建模

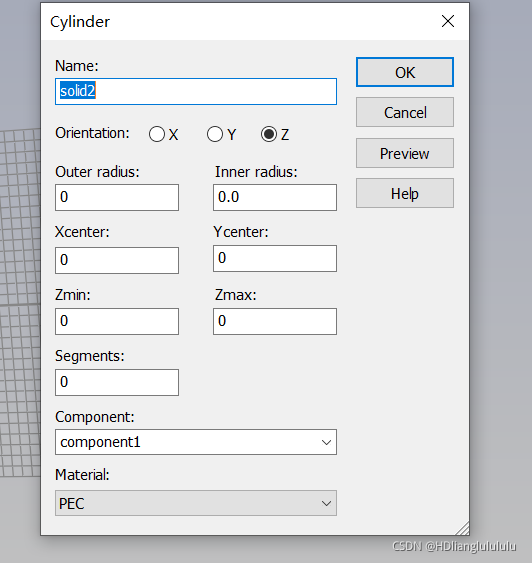

• 在键盘上直接按Esc键，然后输入数据。
