IEC61850规约客户端软件开发实战（第二章）

最终开发成果展示：查看最终成果
上一章内容回顾：开发环境搭建

一、功能界面设计

1.界面设计

界面设计包含相关功能按钮（连接、读写、报告启停、总召唤、Goose订阅、发布，激活、退出），菜单栏（QTreeWidget）显示基iec61850数据模型本信息、数据栏（QTreeWidget）显示iec61850模型数据；下方是状态栏。

• 顶部布局相关功能按钮
• 左侧菜单栏使用QTreeWidget展示iec61850设备基本模型（Goose、报告、设置组、数据集、数据模型），菜单栏共二列，第一列显示服务端连接参数（IP和端口），第二列显示服务端连接状态和名称。
• 右侧数据栏使用QTreeWidget，根据不用数据属性，动态切换不同显示样式。
• 下方为状态栏（QLabel），显示相关状态信息。

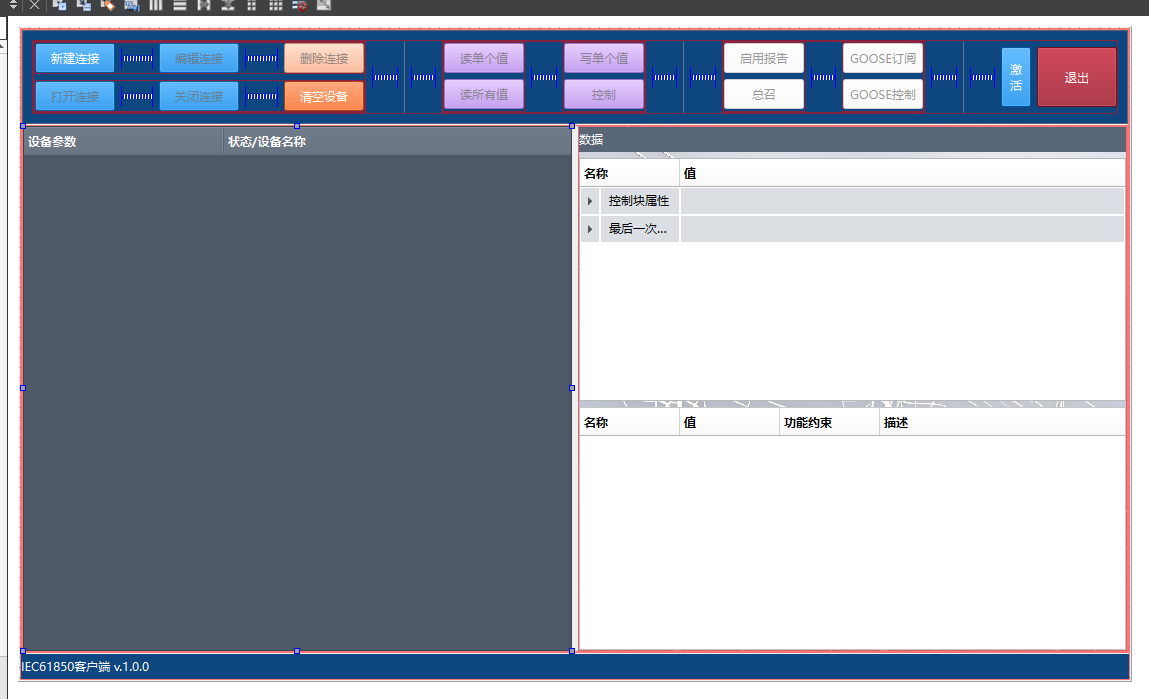

  界面如下：


2. 界面美化

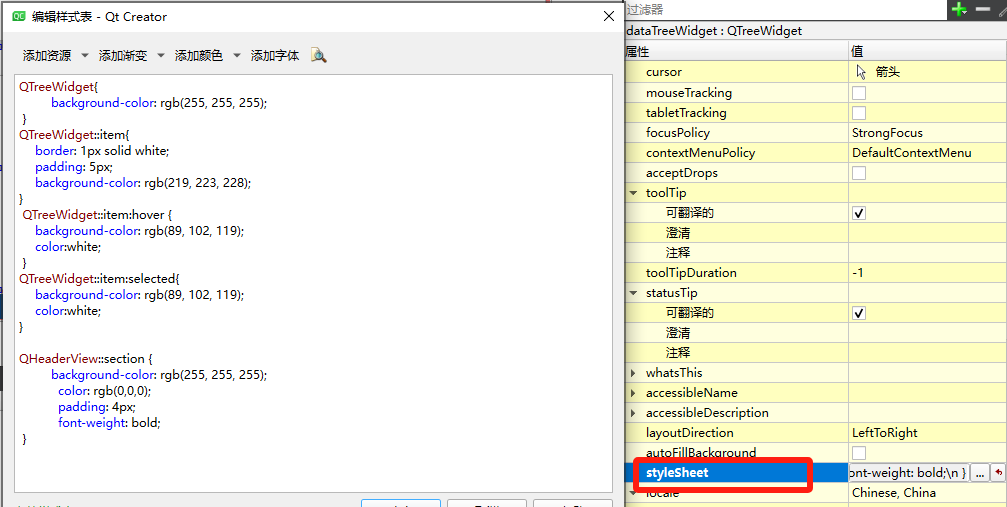

关于软件界面的样式、颜色设置可以使用qss进行美化或直接编辑样式表进行美化。

二、连接iec61850服务端

1.连接流程

创建服务端Ip和端口->创建连接句柄->启动连接->判断连接状态->连接成功或失败
