1. Bootloader功能分析

  • Bootloader（如Uboot、Redboot、Blob、vivi等）直接和CPU、外围硬件设备（存储器、网卡、LCD等）打交道，负责初始化硬件设备，以及负责拉起内核：建立内存空间映射图，为内核的启动运行做好一切准备，最后将Linux内核代码加载到RAM中运行。

  • 一般来说，bootload都会提供两种操作模式：

    • 正常启动模式：无需开发者和用户干涉，上电后自动开始运行，完成启动内核的任务；
    • 下载模式（开发者模式）：需要用户干预，进入下载模式，使用uboot命令进行操作；

  • BootLoader程序是分级载入机制，通常分为 stage1 和 stage2 两大部分。

    • Stage1：
      BootLoader 的 stage1 依赖于CPU体系结构的代码，例如CPU相关初始化代码等， 通常都用汇编语言来实现，达到高效操作的目的。 包括以下步骤：

      • ①硬件设备初始化
        • 屏蔽所有的中断
        • 设置CPU的速度和时钟频率
        • 设置内存控制器
        • 关闭 CPU 内部指令／数据 cache
      • ②为加载 stage2 准备 RAM 空间
      • ③拷贝 stage2 到 RAM 空间中
      • ④设置好堆栈指针sp，为执行 C 语言代码作好准备；
      • ⑤跳转到 stage2 阶段的C程序入口处。

    • Stage2：

      BootLoader 的 stage2 通常用C语言来实现，可以实现更复杂的功能，而且代码会具有更好的可读性和可移植性。 包括以下步骤：

      • ①初始化本阶段要使用到的硬件设备；
        • 串口设备：以便输出信息
          ……
        • ②检测系统内存映射(memory map)：准备识别在整个 4GB 物理地址空间中有哪些地址范围被分配用来寻址系统的 RAM单元；
        • ③将 kernel 映像和根文件系统映像从 flash 上读到 RAM 空间中；
        • ④为内核设置启动参数；
        • ⑤调用内核：跳至内核代码入口开始执行。

2. Uboot代码结构分析

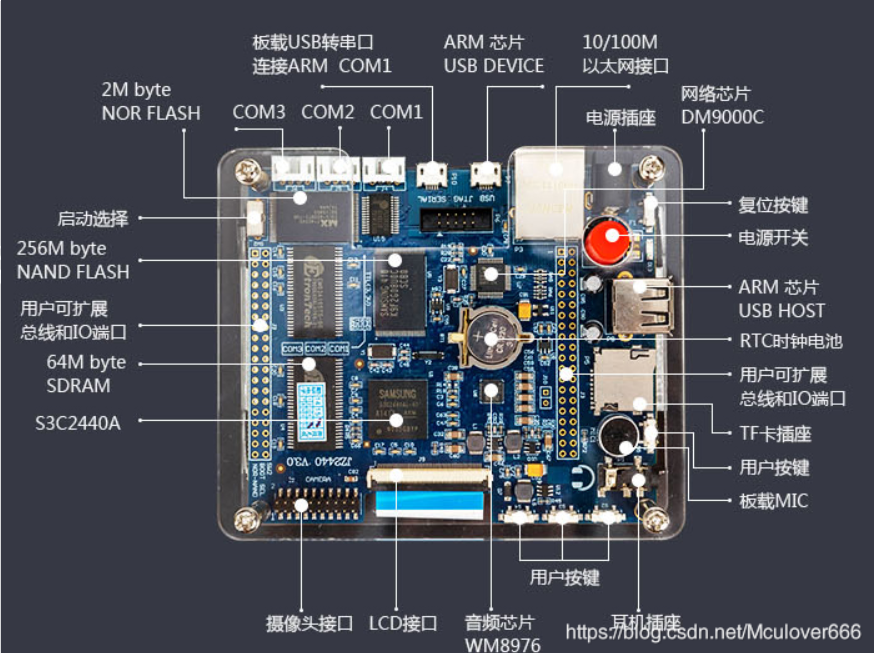

开发环境：我使用的是JZ2440开发板，处理器是三星的S3C2440，CPU是ARM920T。

开发目标：修改Uboot源代码，使之适配我的S3C2440处理器。

开发方法：1、因为Uboot默认不支持S3C2440处理器，所以先研究Uboot支持的且与S3C2440相近的S3C2410的启动过程源代码，了解自己需要修改哪些文件。

image-20210608205901907

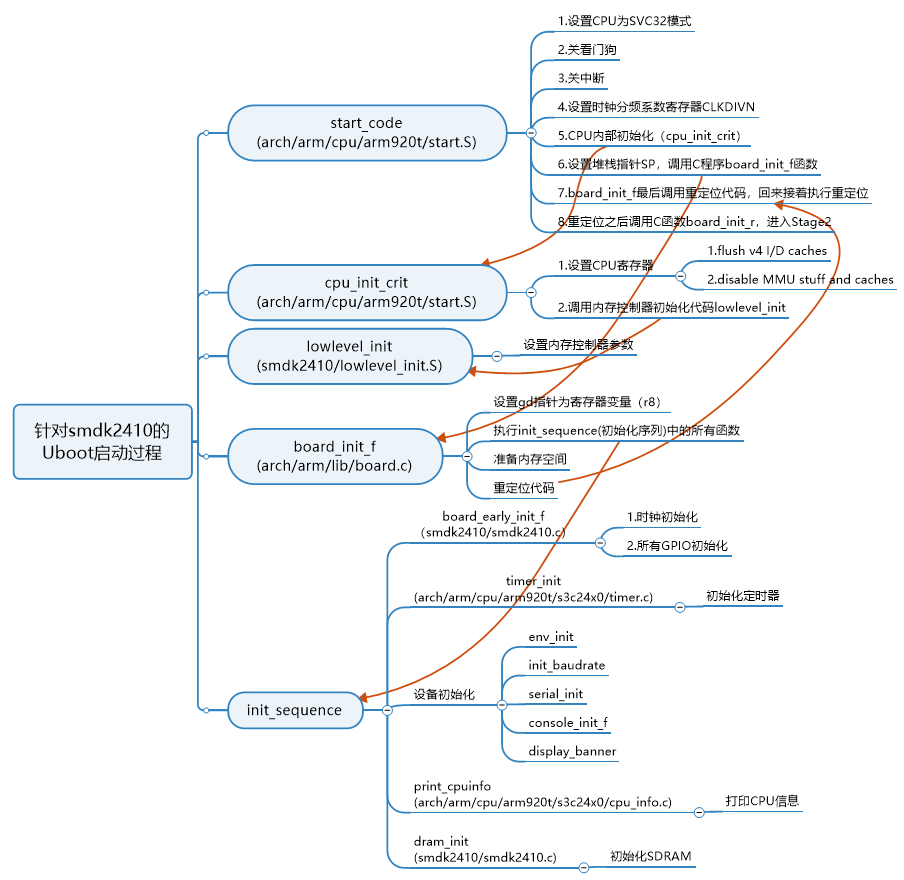

首先，请看smdk2410的启动过程思维导图：

image-20210610214239064

2.1 一看配置文件smdk2410.h

在查看uboot源码的时候，很多配置项都取决于单板配置文件中的宏定义，比如smdk2410这个单板的配置文件是include\configs\smdk2410.h文件，在查看源码时，可以在此文件中查看宏定义是否存在。

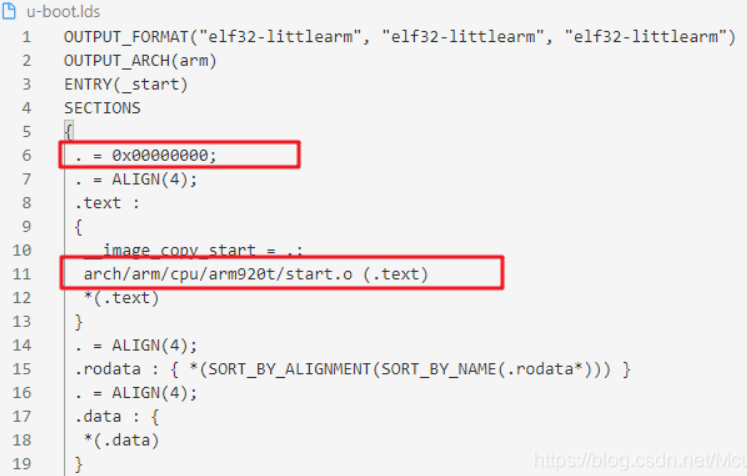

2.2 二看链接文件u-boot.ds

可以看到，0地址处存放的是arch/arm/cpu/arm920t/start.S文件编译产生的obj文件。

image-20210608221938498

2.3 三看启动文件start.S

打开arch/arm/cpu/arm920t/start.S

.globl _start                      // .globl定义一个全局符号"_start",表明_start这个符号要被链接器用到
_start:                            //_start：系统复位设置,以下共8种不同的异常处理
b	   start_code                  //系统启动即跳转到start_code处执行
ldr    pc, _undefined_instruction                 //未定义的指令异常 0x4
ldr    pc, _software_interrupt                 // 软件中断异常 0x8
ldr    pc, _prefetch_abort                 //内存操作异常 0xc
ldr    pc, _data_abort                 //数据异常 0x10
ldr    pc, _not_used                 //未使用 0x14
ldr    pc, _irq                   //中断IRQ异常 0x18
ldr    pc, _fiq                 //快速中断FIQ异常 0x1c

_undefined_instruction:    .word undefined_instruction                 //0x20
_software_interrupt:    .word software_interrupt                       //0x24
_prefetch_abort:    .word prefetch_abort             // 0x28
_data_abort:    .word data_abort                     //0x2c
_not_used:    .word not_used                        //0x30
_irq:    .word irq                                  //0x34
_fiq:    .word fiq                                  //0x38

.balignl 16,0xdeadbeef                              //0x3c

在第1行中".globl _start":使用.globol声明全局符号_start，在 board/100ask24x0/u-boot.lds中ENTRY(_start)这里用到。其中符号保存的地址都在顶层目录/system.map中列出来了

system.map文件开头部分如下：

33f80000 t $a
33f80000 T _start                   //_start符号被链接在33f80000,其中33f80000是生成bin文件的运行启始地址.
33f80020 t $d
33f80020 t _undefined_instruction   //_undefined_instruction符号被链接在33f80020
...
33f80160 t undefined_instruction //_undefined_instruction指向的undefined_instruction符号被链接在33f80160
33f801c0 t software_interrupt
33f80220 t prefetch_abort
33f80280 t data_abort
33f802e0 t not_used
33f80340 T Launch
33f803b0 t On_Steppingstone
33f80400 t irq
...

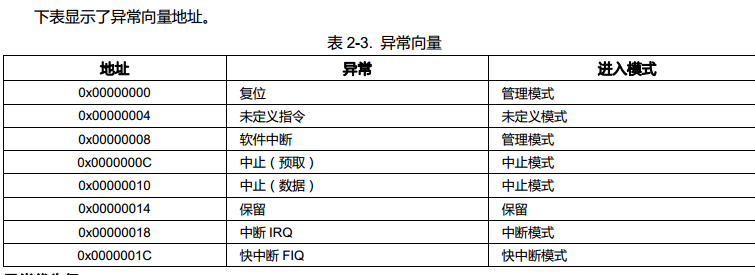

在第2行中_start之所以有8种不同的异常处理，是在2440芯片手册已经规定好了的，如下图1：


从上图可以看出复位异常处理需要进入管理模式(0X00000000)，所以start.S 中b start_code也可以写作b reset，都是跳转到start_code处执行，即设置CPU进入管理模式后进行核级初始化。

在linux中的异常向量地址是经过MMU(虚拟内存管理)产生的虚拟地址，比如中断地址：0x18映射到物理地址是0xc000 0018(映射地址由自己设定)，所以linux把中断向量放在0xc000 0018就行了。

CPU一上电设置了入口地址"ENTRY(_start)“后，就会进入”_start"全局符号中执行上面第3行跳转到复位异常字段: b rese或b start_code。

1. 后面的异常处理为什么用ldr不用b指令？

之所以第一句使用b reset，是因为ldr指令属于绝对跳转，而b属于相对跳转，它的地址与代码位置无关。因为复位异常在CPU运行前是没有初始化SDRAM的(不能使用0X30000000以上地址)。

在正常工作后也可能触发复位，这时由于CPU已经对SDRAM、MMU(虚拟内存管理)等初始化了，此时的虚拟地址和物理地址完全不同，所以reset使用b指令相对跳转。

２. 后面的异常处理是怎么执行的？执行后异常处理又怎么退出？

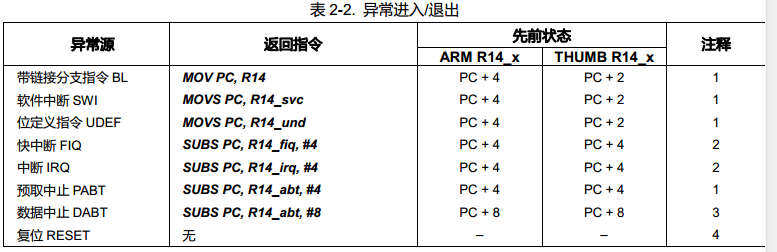

（1）在2440芯片手册上给出,例如当处理一个中断IRQ异常时：

  • a. 保存当前PC现场（返回地址）到寄存器R14；
  • b. 把当前程序状态寄存器(CPSR)保存到备份程序状态寄存器(SPSR)中，从异常退出的时候，就可以由SPSR来恢复CPSR；

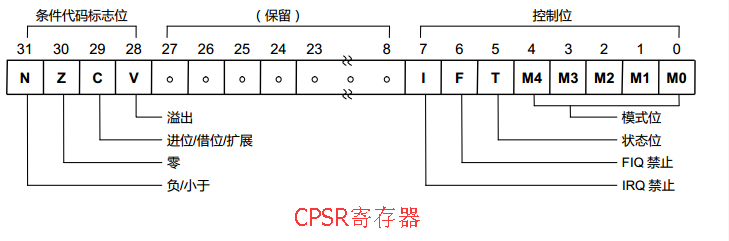

  • c. 根据中断IRQ异常处理，强制将 CPSR 模式位设为中断模式，如下图：img
  • d. 强制 PC 执行相关异常向量处的语句（跳转到中断异常处理函数处）。

（2）当退出中断IRQ异常时:**

  • a. 将中断IRQ所对应的R14_irq寄存器中的返回地址减4（PC总指向当前执行语句的下两条语句地址）得到被中断语句的下条地址放入到 PC 中。


  • b. 复制 SPSR 的内容给 CPSR 中。
  • c. 如果在异常进入时置位了中断禁止标志位异常，则清除中断禁止标志位。

3. 第12行中的.word类似于(unsigend long)

以第12行中 _undefined_instruction: .word undefined_instruction为例讲解：
_undefined_instruction和undefined_instruction都是一个标号
，表示_undefined_instruction指向一个32位(4字节)地址，该地址用undefined_instruction符号变量代替。

用C语言表示就是: _undefined_instruction = &undefined_instruction

相当于PC从_undefined_instruction取值时将符号变量undefined_instruction的地址存到了PC中。

4. 第20行中 .balignl 16,0xdeadbeef:

它的意思就是在以当前地址开始，在地址为16的倍数的指令位置的上一个指令填入0xdeadbeef的内容。
此时当前地址刚好0x3c=60，由于ARM每个指令间隔4个字节，且64%16=0，所以在0x3c中填入0xdeadbeef。
它们的作用就是为内存做标记插在那里，表示以此为界，往前有特殊作用的内存，禁止用户访问。

接下来继续往下看start.s

/*
*实际启动代码
*/

start_code:
/* 1、设置CPU为管理模式(SVC32 mode)*/
  mrs    r0,cpsr                   //MRS读出CPSR寄存器值到R0
  bic    r0,r0,#0x1f               //将R0低5位清空
  orr    r0,r0,#0xd3               //R0与b'110 10011按位或,禁止IRQ和FIQ中断,10011：复位需要设为管理模式
  msr    cpsr,r0                   //MSR写入CPSR寄存器

	/* S3C2410的内核是ARM920T，这段代码用不到 */
#if	defined(CONFIG_AT91RM9200DK) || defined(CONFIG_AT91RM9200EK)
	/*
	 * relocate exception table
	 */
	ldr	r0, =_start
	ldr	r1, =0x0
	mov	r2, #16
copyex:
	subs	r2, r2, #1
	ldr	r3, [r0], #4
	str	r3, [r1], #4
	bne	copyex
#endif

#ifdef CONFIG_S3C24X0
	/* turn off the watchdog */
	/* 2、关看门狗 */
	//经过查看S3C2410/S3C2440数据手册，寄存器地址一致，不用修改

# if defined(CONFIG_S3C2400)
	#define pWTCON	0x15300000
	#define INTMSK	0x14400008	/* Interrupt-Controller base addresses */
	#define CLKDIVN	0x14800014	/* clock divisor register */
#else
	#define pWTCON     0x53000000  //看门狗定时器寄存器(0表示关闭看门狗)
	#define INTMOD     0X4A000004  //(中断模式寄存器(0:IRQ模式，1:FRQ模式)
	#define INTMSK		0x4A000008	//中断屏蔽寄存器(0:开启中断服务，1:关闭中断服务)
	#define INTSUBMSK	0x4A00001C  //中断次级屏蔽寄存器(0:开启中断服务，1:关闭中断服务)
	#define CLKDIVN    0x4C000014  //时钟分频寄存器
#endif

/* 关看门狗 */
ldr     r0, =pWTCON                        //R0等于WTCON地址
mov     r1, #0x0                           //R1=0x0
str     r1, [r0]                           //关闭WTCON寄存器,pWTCON=0;

/* 3、关掉所有中断   */
    mov    r1, #0xffffffff                     //R1=0XFFFFFFFF
    ldr    r0, =INTMSK                         //R0等于INTMSK地址
    str    r1, [r0]                            //*0x4A000008=0XFFFF FFFF(关闭所有中断)

# if defined(CONFIG_S3C2410)
    ldr    r1, =0x3ff                            //R1=0x3FF
    ldr    r0, =INTSUBMSK                        //R0等于INTSUBMSK地址
    str    r1, [r0]                              //*0x4A00001C=0x3FF(关闭次级所有中断)
# endif

	/* 4. 设置系统时钟分频系数 */
	/* FCLK:HCLK:PCLK = 1:2:4 */
	/* default FCLK is 120 MHz ! */
	ldr	r0, =CLKDIVN
	mov	r1, #3
	str	r1, [r0]


	/*
	 * we do sys-critical inits only at reboot,
	 * not when booting from ram!
	 * 5. CPU内部初始化
	 *判断系统是从nand启动还是直接将程序下载到SDRAM中运行，若系统从nand启动，这里得到r0和r1值
	 *是不一样的，r1=0x33f80000，而r0=0x00000000。说明没初始化SDRAM,ne(no equal)标识符为
	 *真，所以bl cpu_init_crit执行跳转.
	 */
#ifndef CONFIG_SKIP_LOWLEVEL_INIT
  adr    r0, _start
  ldr    r1, _TEXT_BASE
  cmp     r0, r1
  blne    cpu_init_crit
#endif

/* Set stackpointer in internal RAM to call board_init_f */
/* 6. 设置好栈顶指针sp = 0x30000f80，然后调用C程序中的board_init_f 函数 */
call_board_init_f:
	ldr	sp, =(CONFIG_SYS_INIT_SP_ADDR)
	bic	sp, sp, #7 /* 8-byte alignment for ABI compliance */
	ldr	r0,=0x00000000
	bl	board_init_f
  • CPU复位后从这里开始执行bootloader的 stage1 阶段，这里初始化了：
    • 1.设置CPU为管理模式：SVC32
    • 2.关看门狗
    • 3.屏蔽所有中断
    • 4.设置系统时钟分频系数
    • 5.CPU内部（核级）初始化（进入cpu_init_crit函数关闭MMU,进入lowlevel_init初始化13个BANK寄存器来初始化SDRAM）
    • 6.设置好栈顶指针sp，调用C程序中的board_init_f 函数。

2.4 四看CPU核级初始化文件cpu_init_crit函数

  • cpu_init_crit函数的主要功能是：
    • 设置CPU中重要的寄存器
    • 设置内存控制器时序

2.4.1 设置CPU中的寄存器

#ifndef CONFIG_SKIP_LOWLEVEL_INIT
    cpu_init_crit:
	/*
	 *flush v4 I/D caches
	 */
    mov    r0, #0
    //关闭ICaches(指令缓存,关闭是为了降低MMU查表带来的开销)和DCaches(数据缓存,DCaches使用的是虚拟地址，开启MMU之前必须关闭)
    mcr    p15, 0, r0, c7, c7, 0
    //使无效整个数据和指令TLB(TLB就是负责将虚拟内存地址翻译成实际的物理内存地址)
    mcr    p15, 0, r0, c8, c7, 0

    /*
	 * disable MMU stuff and caches
	 */
    mrc    p15, 0, r0, c1, c0, 0

    //bit8:系统不保护,bit9:ROM不保护,bit13:设置正常异常模式0x0~0x1c,即异常模式基地址为0X0
    bic    r0, r0, #0x00002300    @ clear bits 13, 9:8 (--V- --RS)

    //bit0~2:禁止MMU，禁止地址对齐检查,禁止数据Cache.bit7:设为小端模式
    bic    r0, r0, #0x00000087    @ clear bits 7, 2:0 (B--- -CAM)
    orr    r0, r0, #0x00000002    @ bit2:开启地址对齐
    orr    r0, r0, #0x00001000    @ bit12:开启ICache
    mcr    p15, 0, r0, c1, c0, 0
    /*
    *Caches:是一种高速缓存存储器，用于保存CPU频繁使用的数据。在使用Cache技术的处理器上，当一条
    *指令要访问内存的数据时，首先查询cache缓存中是否有数据以及数据是否过期，如果数未过期则从
    *cache读出数据。处理器会定期回写cache中的数据到内存。根据程序的局部性原理，使用cache后可以
    *大大加快处理器访问内存数据的速度。其中DCaches和ICaches分别用来存放数据和执行这些数据的指令。
    *TLB:就是负责将虚拟内存地址翻译成实际的物理内存地址,TLB中存放了一些页表文件，文件中记录了虚
    *拟地址和物理地址的映射关系。当应用程序访问一个虚拟地址的时候，会从TLB中查询出对应的物理地址，
    *然后访问物理地址。TLB通常是一个分层结构，使用与Cache类似的原理。处理器使用一定的算法把最常用
    *的转换表放在最先访问的层次。这里禁用MMU，是方便后面直接使用物理地址来设置控制寄存。
    */

    /*
	 * before relocating, we have to setup RAM timing
	 * because memory timing is board-dependend, you will
	 * find a lowlevel_init.S in your board directory.
	 */
    mov    ip, lr 		//临时保存当前子程序返回地址,因为接下来执行bl会覆盖当前返回地址.
    bl    lowlevel_init //跳转到lowlevel_init(/board/samsung/smdk2410/lowlevel_init.S)
    mov    lr, ip 		//恢复当前返回地址
    mov    pc, lr 		//退出
#endif /* CONFIG_SKIP_LOWLEVEL_INIT */

2.4.2 调用lowlevel_init函数 设置内存控制器

每个单板的内存控制器设置代码都是不一样的，所以 lowlevel_init 函数放在了单板目录中的lowlevel_init.S文件中，即 board\samsung\smdk2410\lowlevel_init.S。

_TEXT_BASE:
	.word	CONFIG_SYS_TEXT_BASE

.globl lowlevel_init
lowlevel_init:
	/* memory control configuration */
	/* make r0 relative the current location so that it */
	/* reads SMRDATA out of FLASH rather than memory ! */

    ldr r0, =SMRDATA 	//将SMRDATA的首地址(0x33F806C8)存到r0中
    ldr r1, _TEXT_BASE 	//r1等于_TEXT_BASE内容，也就是TEXT_BASE(0x33F80000)
    sub    r0, r0, r1 	//将0x33F806C8与0x33F80000相减，得到现在13个寄存器值在NOR Flash上存放的开始地址
    ldr    r1, =BWSCON 	//将BWSCON寄存器地址值存到r1中 (第一个存储器寄存器首地址)
    add r2, r0, #13*4 	//每个寄存器4字节,r2=r0+13*4=NOR Flash上13个寄存器值最后一个地址
0:
    ldr r3, [r0], #4 	//将r0的内容存到r3的内容中(r3等于SMRDATA里面值)， 同时r0地址+=4;
    str r3, [r1], #4 	//将r3的内容存到r1所指的地址中(向寄存器地址里写入r3值),同时r1地址+=4;
    cmp r2, r0 			// 判断r2和r0
    bne 0b 				//不等则跳转到第6行继续执行

    mov pc, lr 			//跳回到返回地址中继续执行

SMRDATA:
.word (0+(B1_BWSCON<<4)+(B2_BWSCON<<8)+(B3_BWSCON<<12)+(B4_BWSCON<<16)+(
B5_BWSCON<<20)+(B6_BWSCON<<24)+(B7_BWSCON<<28)) //设置每个BWSCON，注意BANK0由硬件连线决定了
.word ((B0_Tacs<<13)+(B0_Tcos<<11)+(B0_Tacc<<8)+(B0_Tcoh<<6)+(B0_Tah<<4)+(B0_Tacp<<2)+(B0_PMC))
.word ((B1_Tacs<<13)+(B1_Tcos<<11)+(B1_Tacc<<8)+(B1_Tcoh<<6)+(B1_Tah<<4)+(B1_Tacp<<2)+(B1_PMC))
.word ((B2_Tacs<<13)+(B2_Tcos<<11)+(B2_Tacc<<8)+(B2_Tcoh<<6)+(B2_Tah<<4)+(B2_Tacp<<2)+(B2_PMC))
.word ((B3_Tacs<<13)+(B3_Tcos<<11)+(B3_Tacc<<8)+(B3_Tcoh<<6)+(B3_Tah<<4)+(B3_Tacp<<2)+(B3_PMC))
.word ((B4_Tacs<<13)+(B4_Tcos<<11)+(B4_Tacc<<8)+(B4_Tcoh<<6)+(B4_Tah<<4)+(B4_Tacp<<2)+(B4_PMC))
.word ((B5_Tacs<<13)+(B5_Tcos<<11)+(B5_Tacc<<8)+(B5_Tcoh<<6)+(B5_Tah<<4)+(B5_Tacp<<2)+(B5_PMC))
//设置BANKCON0~BANKCON5
.word ((B6_MT<<15)+(B6_Trcd<<2)+(B6_SCAN))
.word ((B7_MT<<15)+(B7_Trcd<<2)+(B7_SCAN))

//设置BANKCON6~BANKCON7
.word ((REFEN<<23)+(TREFMD<<22)+(Trp<<20)+(Trc<<18)+(Tchr<<16)+REFCNT)

//设置REFRESH,在S3C2440中11～17位是保留的，也即(Tchr<<16)无意义
.word 0xb1 //设置BANKSIZE,对于容量可以设置大些，多出来的空内存会被自动检测出来
.word 0x30 //设置MRSRB6
.word 0x30 //设置MRSRB7

2.5 五看CPU板级初始化文件board_init_f函数

该函数在arch/arm/lib/board.c中定义：

2.5.1 gd指针

/* Pointer is writable since we allocated a register for it */
	gd = (gd_t *) ((CONFIG_SYS_INIT_SP_ADDR) & ~0x07);

gd指针变量是一个寄存器变量，在arch/arm/include/asm/global_data.h文件中定义：#define DECLARE_GLOBAL_DATA_PTR register volatile gd_t *gd asm ("r8")。这个宏定义将gd定义为一个指向gd_t类型的寄存器变量（优势：读写效率高），并将这个寄存器指定为CPU寄存器组中的r8寄存器。

那么，gd变量指向内存中的哪个地址呢？

在stage1阶段跳转到 board_init_f 函数之前，使用汇编指令将 sp 设置为CONFIG_SYS_INIT_SP_ADDR，通过直接查看反汇编代码，得到该值为0x30000f80。

接下来具体研究一下CONFIG_SYS_INIT_SP_ADDR是如何计算出来的，在include/configs/smdk2410.h文件中可以看到计算公式：

/* additions for new relocation code, must be added to all boards */
//为了新的重定位代码添加
#define CONFIG_SYS_SDRAM_BASE	PHYS_SDRAM_1
#define CONFIG_SYS_INIT_SP_ADDR	(CONFIG_SYS_SDRAM_BASE + 0x1000 - GENERATED_GBL_DATA_SIZE)

同样在该配置文件中，定义了 PHYS_SDRAM_1 的大小：

 * Physical Memory Map
   */
   #define CONFIG_NR_DRAM_BANKS	1          /* we have 1 bank of DRAM */
   #define PHYS_SDRAM_1		0x30000000 /* SDRAM Bank #1 */
   #define PHYS_SDRAM_1_SIZE	0x04000000 /* 64 MB */

#define PHYS_FLASH_1		0x00000000 /* Flash Bank #0 */

#define CONFIG_SYS_FLASH_BASE	PHYS_FLASH_1

2.5.2 执行init_sequence（初始化序列）中的所有函数

接下来继续研读uboot源代码，在设置完gd指针之后，uboot调用执行了 init_sequence中的所有函数：

for (init_fnc_ptr = init_sequence; *init_fnc_ptr; ++init_fnc_ptr) {

	if ((*init_fnc_ptr)() != 0) {

		hang ();
	}
}

这个函数指针数组init_sequence具体的定义如下（方便起见，我将其中没有用到的代码标示了“未用到”）：

init_fnc_t *init_sequence[] = {


/*未用到*/
#if defined(CONFIG_ARCH_CPU_INIT)
	arch_cpu_init,		/* basic arch cpu dependent setup */
#endif


#if defined(CONFIG_BOARD_EARLY_INIT_F)
	board_early_init_f,
#endif

/*未用到*/
#ifdef CONFIG_OF_CONTROL
	fdtdec_check_fdt,
#endif


	timer_init,		/* initialize timer */

/*未用到*/
#ifdef CONFIG_FSL_ESDHC
	get_clocks,
#endif


	env_init,		/* initialize environment */
	init_baudrate,		/* initialze baudrate settings */
	serial_init,		/* serial communications setup */
	console_init_f,		/* stage 1 init of console */
	display_banner,		/* say that we are here */

#if defined(CONFIG_DISPLAY_CPUINFO)
	print_cpuinfo,		/* display cpu info (and speed) */
#endif

/*未用到*/
#if defined(CONFIG_DISPLAY_BOARDINFO)
	checkboard,		/* display board info */
#endif

/*未用到*/
#if defined(CONFIG_HARD_I2C) || defined(CONFIG_SOFT_I2C)
	init_func_i2c,
#endif

	dram_init,		/* configure available RAM banks */
	NULL,
};

总结一下，初始化序列 init_sequence 主要是设备初始化工作：

  • ① 硬件平台初始化：时钟系统初始化，GPIO初始化；
  • ② 定时器初始化；
  • ③ 外围设备初始化：串口、Flash等；
  • ④ 打印CPU信息；
  • ⑤ 初始化DRAM（SDRAM）；

接下来挨个查看这些函数的源码：

  • board_early_init_f

这个函数在board/samsung/smdk2410/smdk2410.c文件中定义，是一些与硬件平台相关的初始化，包括时钟初始化、GPIO初始化：

/*
 * Miscellaneous platform dependent initialisations
 * 各种各样的硬件平台相关初始化
 */

int board_early_init_f(void)
{

	struct s3c24x0_clock_power * const clk_power =
					s3c24x0_get_base_clock_power();
	struct s3c24x0_gpio * const gpio = s3c24x0_get_base_gpio();

	/* to reduce PLL lock time, adjust the LOCKTIME register */
	writel(0xFFFFFF, &clk_power->locktime);

	/* configure MPLL */
	writel((M_MDIV << 12) + (M_PDIV << 4) + M_SDIV,
	       &clk_power->mpllcon);

	/* some delay between MPLL and UPLL */
	pll_delay(4000);

	/* configure UPLL */
	writel((U_M_MDIV << 12) + (U_M_PDIV << 4) + U_M_SDIV,
	       &clk_power->upllcon);

	/* some delay between MPLL and UPLL */
	pll_delay(8000);

	/* set up the I/O ports */
	writel(
最低0.47元/天 解锁文章
Leon_George
关注
  • 14
    点赞
  • 踩
  • 84
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 2
    评论
专栏目录
嵌入式中uboot与linux内核裁剪方法
嵌入式技术开发
05-23 70
大家好，今天给大家分享一下，linux内核裁剪与配置与烧录方法，本节是学习 Uboot和Linux内核的裁剪及编译，编译生成Uboot和Linux内核映像文件后，把这些文 件在现有出厂系统的基础进行局部更新，更新完成后，开发板也可以正常工作，说明替换为自己编译得到的 Uboot和Linux内核映像也是可用的。
U-Boot 目录结构和编译过程
weixin_30569153的博客
03-26 220
　 本文是基于u-boot-04.04.00.01进行分析，硬件平台基于DM8168 (Cortex-A8+ DSP +M3(视频处理子系统)) 一. U-Boot 目录结构 　　1.board　　本目录存放与已有开发板相关的文件。每种开发板有一个子目录，子目录仅存放与开发板相关的c文件和配置文件，不包含开发板CPU架构通用的实现文件。　　每个目录下...
U-BOOT源码分析及移植
05-08 2107
本文从以下几个方面粗浅地分析u-boot并移植到FS2410板上：1、u-boot工程的总体结构2、u-boot的流程、主要的数据结构、内存分配。3、u-boot的重要细节，主要分析流程中各函数的功能。4、基于FS2410板子的u-boot移植。实现了NOR Flash和NAND Flash启动,网络功能。　这些认识源于自己移植u-boot过程中查找的资料和对源码的简单阅读。下面主要以smdk
u-boot源码分析
小王的博客
01-15 5215
u-boot源码分析
（3）uboot源代码分析
qq_40674996的博客
05-04 1416
从makefile和mkconfig我们知道了，第一个运行的文件时 cpu/arm920t/start.S 一、uboot源代码第一阶段 所以我们从start.S着手分析源代码。 uboot第一阶段是硬件相关的初始化： 设置cpu为svc模式 关闭看门狗 屏蔽中断 初始化SDRAM： blne cpu_init_crit cpu的初始化 点进这个函数里，就能看到SDRAM的初始化： bl...
uboot 2021.10源码分析(启动流程)
anqi8955的专栏
12-06 5604
uboot版本：2021.10 平台：armv8 rk3399 eMMC 16G LPDDR4 4G 本文主要基于uboot的执行流程进行分析而忽略了相关细节，从uboot的基本框架结构着手，新的uboot框架是有三部分组成的：TPL SPL uboot，而且编译后产生的镜像也是有三部分构成，所以也可以认为是三个独立的程序，只不过合在了一个代码框架里面了。 1. 编译过程 编译过程主要是通过CONFIG_TPL_BUILDCONFIG_SPL_BUILD这两个宏来指定，三个阶段开关打开情况：...
uboot源码
qq_72815752的博客
11-02 456
无
u-boot详解
热门推荐
chengcao123的博客
06-06 1万+
Uboot获取： 首先就是uboot官网。缺点就是支持少，比如某一款具体芯片驱动等不完善。uboot官网下载地址 SOC厂商会从uboot官网下载某一个版本的uboot，然后在这个版本的uboot上加入相应的SOC以及驱动。这就是SOC厂商定制版的uboot。NXP官方的I.MX6ULL EVK板子， 做开发板的厂商，开发板会参考SOC厂商的板子。开发板必然会和官方的板子不一样。因此开发板厂商又会去修改SOC厂商做好的uboot，以适应自己的板子。 ......
uboot代码详细分析.pdf
08-27
分享一篇我总结的 uboot 学习笔记（转） .....................................................................................15 U-BOOT内存布局及启动过程浅析 ................................................
uboot代码详细分析.zip
04-11
《UBoot代码详细分析》是针对嵌入式系统中至关重要的引导加载程序UBoot进行深入解析的资料。UBoot，全称Universal Boot Loader，是一款开源的、可移植的微控制器和嵌入式系统的引导加载器，它在系统启动时执行初始化...
uboot代码详细分析.rar
08-04
《UBoot代码详细分析》 UBoot，全称微处理器引导加载程序（Uniform Bootloader），是嵌入式系统中常用的一款开源引导加载器。它在系统启动时执行，负责加载操作系统内核到内存中，并传递控制权给内核，使得操作系统...
uboot代码完全解析
06-30
,对uboot代码的注释和分析，了解uboot的工作流程
ARMBootloader分析及源代码
07-05
ARMBootloader分析及源代码.pdf
tiny6410 uboot代码
12-31
本篇文章将聚焦于友善之臂（FriendlyARM）的Tiny6410或Mini6410平台上的UBoot代码，为学习UBoot的开发者提供详尽的解析和参考。 Tiny6410是一款基于ARM11架构的嵌入式处理器，广泛应用于各种开发板和嵌入式设备。而...
ARM上电启动及Uboot代码分析
09-07
"ARM上电启动及Uboot代码分析-Linux公社整理.pdf"这份文档很可能包含了详细的步骤解析和实例代码，对于深入理解这一主题非常有帮助。"LinuxIDC.com.png"可能是一个网站标识，"教程重要说明及更新链接点击这个文本....
NXP BootLoader源码分析并改写SD卡启动
主要分享硬件、嵌入式软件部分知识
11-17 1317
NXP BootLoader的分析并改写为SD启动
ARM uboot 源码分析7 - uboot的命令体系
weixin_42109053的博客
02-24 761
一、uboot 命令体系基础 1、使用 uboot 命令 (1) uboot 启动后进入命令行环境下，在此输入命令按回车结束，uboot 会收取这个命令然后解析，然后执行。 2、uboot 命令体系实现代码在哪里 (1) uboot 命令体系的实现代码在 uboot/common/cmd_xxx.c 中。有若干个 .c 文件和命令体系有关。（还有 command.c main.c 也是和命令有关的） 3、每个命令对应一个函数 (1) 每一个 uboot 的命令背后都对应一个函数。这就是 uboot
arm上电启动及uboot代码分析
最新发布
06-07
Arm上电启动是一系列过程，通常包括硬件初始化、加载引导程序和操作系统等。其中，uboot作为常用的开源启动加载程序，其代码分析十分重要。 在arm上电启动过程中，硬件初始化是关键步骤之一，其目的是提供基本的硬件支持和配置。这包括初始化CPU、一些必要的外设、存储器等。接着，系统需要加载引导程序，其中最常见的就是uboot。 uboot作为启动加载程序有许多功能，例如可以通过串口等接口进行控制和调试，可通过TFTP从网络下载程序等。在uboot代码分析中，最重要的部分是启动过程。在启动过程中，uboot首先会进行硬件的检测和初始化操作，随后加载内核、设备树等信息，并将控制权交给内核。其中，内核加载的一些信息可以通过配置uboot的启动参数进行设置，如启动设备、启动脚本等。 在uboot启动过程中，还涉及到uboot的命令行操作和交互功能。uboot提供了一系列常用命令，如bootm用于启动内核，printenv用于打印环境变量等。此外，uboot还可以通过修改环境变量实现启动参数的修改等功能。 总的来说，arm上电启动及uboot代码分析是嵌入式系统开发中的重要环节，了解其原理和实现有助于更好地掌握系统的启动和调试方法。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Leon_George

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
